Montage Attika-Konsole CLASSIC Line

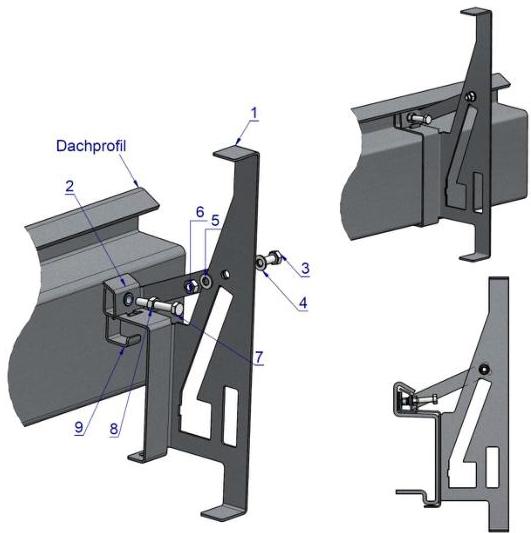

  1. Schritt: Das Winkelprofil [9] in den dafür vorgesehenen Schlitz des Hauptelements [1] einsetzen (Stick the angle profile [9] into the recess of the main part [1])

  2. Schritt: Einlegen des Hauptelements [1] samt Winkelprofil [9] in das Dachprofil des Containers (Insert the main part [1] including the angle profile [9] into the roof girder of the cabin)

  3. Schritt: Den Schenkel [2] wie gezeigt positionieren (Positioning the leg [2] as shown)

  4. Schritt: Befestigen des Schenkels [2] an das Hauptelement [1] mit der Schraubverbindung [3, 4, 5, 6] (Attach the leg [2] to the main part [1] using the screw connection [3, 4, 5, 6])

  5. Schritt: Gegenspannen der Konstruktion mittels der Schraubverbindung [7, 8] (Tighten the construction using the screw connection [7, 8])

CONTAINEX CONTAINEX

Montage Attika-Segmente CLASSIC Line

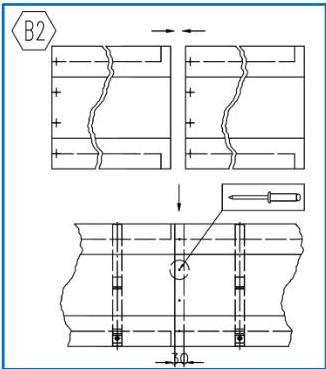

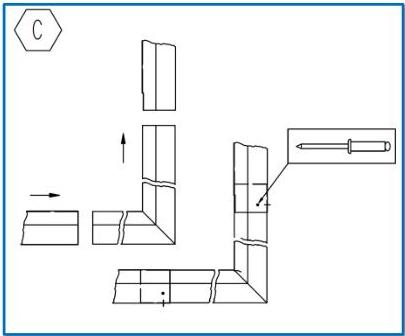

A)* = ATTIKA KONSOLE B)* = ATTIKA SEGMENT C)* = ATTIKA ECK-SEGMENT
