B.E.G. LUXOMAT® PD2-M-2C/PD2-S

Montage- und Bedienungsanleitung für B.E.G.-Präsenzmelder PD2-M-2C-AP/-DE/-UP

1. Montagevorbereitung

Arbeiten an elektrischen Anlagen dürfen nur von Elektrofachkräften oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft entsprechend den elektrotechnischen Regeln vorgenommen werden.

Vor Montage Leitung spannungsfrei schalten!

Dieses Gerät ist nicht zum Freischalten geeignet.

Im Master-/Slave-Betrieb muß das Master-Gerät immer am Ort mit dem geringsten Tageslichtanteil montiert werden.

2a. Montage LUXOMAT® PD2-M-2C-AP

Der Melder muß auf eine ebene, feste Unterlage montiert werden. Es sind keine Aufputzrahmen oder Unterputzdosen erforderlich. Vor der Montage muß der kreisförmige Abdeckung entfernt werden. Dazu ist der Ring im Gegenuhrzeigersinn um ca. 5° zu drehen und abzuheben.

Nach dem vorschriftsgemäßen Anschluß der Leitungen ist der Melder mit 2 Schrauben gemäß nebenstehender Abbildung zu befestigen. Für die Montage im Freien muß der als Zubehör erhältliche PD2/P54 Sockel zwischen den Melder und die Montagefläche montiert werden.

2b. Montage LUXOMAT® PD2-M-2C-DE

In der Decke muß zuerst eine runde Öffnung mit 68 mm Durchmesser erstellt werden.

Nach dem vorschriftsgemäßen Anschluß der Kabel wird der Melder gemäß nebenstehender Skizze in die vorhandene Öffnung eingeführt und durch die Federklemmen fixiert.

2c. Montage LUXOMAT® PD2-M-2C-UP

Der Melder kann in konventionelle Einlaßdosen an der Decke montiert werden.

Vor der Montage muß die beiliegende Montageplatte abgezogen und anschließend mit 4 Schrauben an der Decke seitenrichtig montiert werden.

Nach dem vorschriftsgemäßen Anschluß der Kabel kann der Melder gemäß nebenstehender Skizze aufgesetzt und mit etwas Druck mit Hilfe der Federklemmen eingerastet werden.

3a. Hardwarekonfiguration AP

Position LED's

LED 1 grün LED 2 rot LED 3 weiß

3b. Hardwarekonfiguration DE

Position LED's und Potentiometer

LD 1 grün LED 2 rot LED 3 weiß

4a. Position Potentiometer und DIP-Schalter AP

DIP 1 Vollautomatik/Halbautomatik DIP 2 LED ON/OFF DIP 3 Umschalten Normalbetrieb/Korridorbetrieb Die DIP-Schalter-Einstellungen werden mit der Fernbedienung überschrieben.

4b. Position DIP-Schalter DE

DIP 1 Vollautomatik/Halbautomatik DIP 2 LED ON/OFF DIP 3 Umschalten Normalbetrieb/Korridorbetrieb Die DIP-Schalter-Einstellungen werden mit der Fernbedienung überschrieben.

4c. Position DIP-Schalter und Potentiometer UP

DIP 1 Vollautomatik/Halbautomatik DIP 2 LED ON/OFF DIP 3 Umschalten Normalbetrieb/Korridorbetrieb Die DIP-Schalter-Einstellungen werden mit der Fernbedienung überschrieben.

5. DIP-Schalter Funktionen

Korridorfunktion: Nach Abschalten durch externen Taster schaltet der Melder ab und ist nach 5 s wieder im Automatikmodus.

Die DIP-Einstellungen werden wieder freigegeben, durch

• Verstellen der DIP-Schalter im geschlossenen Zustand
• Reset mit Test-Sonne-Einstellung an den Potentiometern
• Reset im geöffneten Zustand 1

6. Inbetriebnahme / Einstellungen

Selbstprüfzyklus

Nach Stromanschluß durchläuft der LUXOMAT® PD2-M-2C einen Selbstprüfzyklus von 60 Sekunden.

Potentiometer 1-Einstellung Helligkeitsollwert Kanal 1

Der Helligkeitsollwert kann zwischen ca. 10 und 2000 Lux vorgegeben werden. Mit dem Drehregler können beliebige Helligkeitsollwerte eingestellt werden.

Symbol A: Nachtbetrieb

Symbol C: Tag / Nachtbetrieb

Ermitteln des aktuellen Helligkeitswertes

Potentiometer 2 in Stellung Test bringen. Die grüne LED leuchtet dauerhaft, sobald der am Potentiometer 1 eingestellte Wert den aktuell gemessenen Helligkeitswert überschreitet.

Potentiometer 2-Einstellung Nachlaufzeit Kanal 1 „Licht“

Symbol TEST: Testbetrieb, nur abhängig von Bewegung. Bei jeder Bewegung schaltet das Licht für 2 s EIN, danach 2 s AUS. Die Nachlaufzeit kann von 15 s bis 16 Min. eingestellt werden.

Die ☐ entnomereeinstellungen werden mit der Fernbedienung überschrieben.

Potentiometer 3 - Nachlaufzeit für Gerätesteuerung

Die Nachlaufzeit kann stufenlos zwischen 5 Min. und 120 Min. eingestellt werden. Ab einer eingestellten Zeit von >15 Minuten ist die Einschaltverzögerung aktiv. Diese beträgt ca. 5 Min. Werden innerhalb dieser Zeit keine weiteren Bewegungen erkannt, startet die Einschaltverzögerung neu.

Symbol A: Impuls = 2,5 s

7. Reset und Werkseinstellung

1. Werkseinstellung

Stehen die Potentiometer in der Position „Test“ und „Sonne“, wird bei einem unprogrammierten Melder das Werksprogramm aktiviert: 500 Lux und 10 Min.

2. Reset

Wenn die beiden Potentiometer aus einer beliebigen Position in die Stellung „Test“ und „Sonne“ gebracht werden, wird ein Reset ausgeführt. Sämtliche mit der Fernbedienung programmierten Werte werden gelöscht.

8. Inbetriebnahme der Fernbedienung IR-PD-2C (optional)

Batterie überprüfen:

Batteriefach öffnen durch Zusammendrücken der Plastikleder und Herausziehen des Batteriehalters.

Achtung: Alle am Master mit den Drehreglern eingestellten Werte werden mit der Fernbedienung überschrieben.

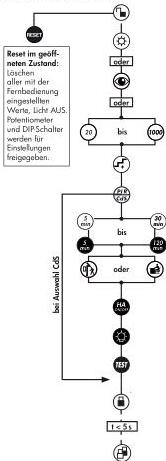

9. Einstellungen mit Fernbedienung

10. Tastenfunktionen im geschlossenen Zustand

Permanenter Sabotageschutz

Mit dieser Funktion wird der LUXOMAT® PD2-M-2C permanent gesperrt. Dieser Modus kann nur während 5 s (weiße LED blinkt) nach Schließen des Melders aktiviert werden. Um diesen Modus wieder zu verlassen ist folgendermaßen vorzugehen:

1. Strom unterbrechen
2. Für 31 – 59 s Strom anlegen
3. Strom erneut unterbrechen
4. Strom anlegen, Selbstprüfzyklus abwarten
5. Melder öffnen

10. Tastenfunktionen im geschlossenen Zustand

Permanenter Sabotageschutz

Mit dieser Funktion wird der LUXOMAT® PD2-M-2C permanent gesperrt. Dieser Modus kann nur während 5 s (weiße LED blinkt) nach Schließen des Melders aktiviert werden. Um diesen Modus wieder zu verlassen ist folgendermaßen vorzugehen:

1. Strom unterbrechen
2. Für 31 – 59 s Strom anlegen
3. Strom erneut unterbrechen
4. Strom anlegen, Selbstprüfzyklus abwarten
5. Melder öffnen

11. Erläuterung der Tastenfunktionen der Fernbedienung

11a. In der Initialisierungsphase/während Selbstprüfsyklus

12 h Licht AN/AUS (Partyfunktion) Aktivierbar mit „Licht“-Taste Deaktivierbar mit „Reset“-Taste (Werkseinstellung)

Korridorbetrieb (siehe Punkt 13a) Aktivierbar mit „Außen“-Taste Deaktivierbar mit „Innen“-Taste (Werkseinstellung)

Zwangsabschaltung (siehe Punkt 13c) Aktivierbar mit „Sonnen“-Taste Deaktivierbar mit „Mond“-Taste (Werkseinstellung)

11b. Im geöffneten Zustand

Mit dieser Taste wird der Melder geöffnet und danach können die nachfolgenden Funktionen programmiert werden. Achtung: Der Melder wird automatisch geschlossen

• nach jeder Spannungswiederkehr oder
• nach 3 Min.

Zustand wird gewechselt in „geschlossen“. In den ersten 5 Sekunden blinkt die weiße LED im 0,5 Sekundentakt. Während dieser Zeit kann der Sabotageschutz aktiviert werden.

Das Gerät unterscheidet zwischen 2 Vorgehensweisen:

• Einlesen bei eingeschalteter Beleuchtung: Der Einschaltwert wird automatisch ermittelt.

Einschaltwert ermitteln:

1. „Auge“-Taste drücken
2. Licht ausschalten (2 Sekunden später)
3. Helligkeitswert einlesen
4. Einschaltwert = gelesener Helligkeitswert

• Einlesen bei ausgeschalteter Beleuchtung: Bei Tastendruck wird der aktuelle Helligkeitswert als Einschaltwert vorgegeben. Der Ausschaltwert wird automatisch ermittelt.

Wenn der Helligkeitswert geändert wurde, wird die Ausschalt- schwelle erneut berechnet!

Bei jedem Tastendruck erhöht das Gerät schrittweise den aktuellen Einschaltwert um 20 Lux bei aktuellem Einschaltwert von <100 Lux und um 50 Lux bei aktuellem Einschaltwert von >100 Lux.

Standard-Empfindlichkeit für die meisten Anwendungen Reduzierte Empfindlichkeit für den Außenbereich

Bei aktivierter Impulsfunktion erfolgt alle 9 s ein Impuls von 1 s Länge. Wird die Impulsfunktion per Fernbedienung aktiviert, kann die Pause zwischen 2 Impulsen verändert werden. Hierzu muss nach Aktivierung durch die Taste Impuls innerhalb von 5 s die gewünschte Zeit ausgewählt werden: $$A = 9,\text{s},\quad B = 10,\text{s},\quad C = 15,\text{s},\quad D = 30,\text{s}$$

Die Impulsfunktion des Kanal 2 ist nur abhängig von Bewegung! Bei jeder Bewegung schaltet der HKL-Kanal für 2,5 s EIN, danach startet eine 9-sekündige Totzeit.

Mit der Taste Test kann die LED ON/OFF Funktion umgeschaltet werden. Hierzu die Taste für 3 s gedrückt halten. Hinweis: Im geöffneten Zustand und im Testbetrieb sind die LED-Anzeigen immer AN.

Dämmerungsschalterfunktion (CdS) Wird die CdS-Funktion aktiviert, arbeitet der Melder wie ein reiner Dämmerungsschalter. Es kann nur nach der Helligkeitswert eingestellt werden. Bewegungen werden nicht mehr durch die rote LED angezeigt.

Tastenquittierung: Jeder Tastendruck wird mittels Lampenquittierung und Aufleuchten der weißen LED signalisiert. Zustand „Licht AN“: AUS / AN (jeweils ca. 0,5 s) Zustand „Licht AUS“: AN / AUS (jeweils ca. 0,5 s)

12. Ausschaltschwelle Helligkeit

1. Wenn die Einschaltschwelle durch Potentiometer oder Fernbedienung geändert wurde, wird die im EEPROM gespeicherte Ausschaltschwelle gelöscht und beim nächsten Einschalten wird die Ausschaltschwelle neu berechnet.

Ausschaltwert ermitteln

1. Einschalten für 5 Min. bei Dunkelheit und Bewegung

2. Licht aus für 2 s

3. Interne Kalkulation des Ausschaltwertes

4. Wenn Auge-Taste betätigt wurde, wird die Ausschaltschwelle erneut berechnet. Siehe auch Punkte Fernbedienung -> Auge

5. Ausschaltverzögerung Wird die ermittelte Ausschaltschwelle im laufenden Betrieb überschritten, schaltet der Melder erst nach einer Verzögerung von ca. 15 Min. ab. Hierdurch werden kurzzeitige Helligkeitsschwankungen ausgeglichen.

13a. Verhalten externer Taster / IR-Taste- „Licht“

Die Funktionen „Korridor“ und „12 h Licht AN/AUS“ schließen sich gegenseitig aus. Sind beide aktiviert, verhält sich der Melder nach der Korridor-Funktion.

Das Verhalten bei Tastendruck ist wie folgt definiert:

Korridorfunktion aktiviert

Licht AN: Kurzer Tastendruck (0,1 - 1 s): Licht AUS -> nach 5 s aktiv Langer Tastendruck (>3 s): Licht AUS -> nach 5 s aktiv

Licht AUS: Kurzer Tastendruck: Licht AN solange Bewegung + Nachlaufzeit Langer Tastendruck: Licht AN solange Bewegung + Nachlaufzeit

13b. Verhalten externer Taster / IR-Taste- „Licht“

12 h Licht AN/AUS aktiviert

Licht AN: Kurzer Tastendruck: Licht AUS solange Bewegung + Nachlaufzeit Langer Tastendruck: 12 h AUS

Licht AUS: Kurzer Tastendruck: Licht AN solange Bewegung + Nachlaufzeit Langer Tastendruck: 12 h AN

12 h Licht AN/AUS deaktiviert

Licht AN: Kurzer Tastendruck: Licht AUS solange Bewegung + Nachlaufzeit Langer Tastendruck: Licht AUS solange Bewegung + Nachlaufzeit

Licht AUS: Kurzer Tastendruck: Licht AN solange Bewegung + Nachlaufzeit Langer Tastendruck: Licht AN solange Bewegung + Nachlaufzeit

13c. Verhalten externer Taster / IR-Taste- „Zwangsabschaltung“

Zwangsabschaltung aktiv

Licht AUS: Kurzer Tastendruck: Licht AN für ca. 30 Min., dann Zwangsabschaltung sofern der eingestellte Helligkeitswert weiterhin überschritten ist.

14. Weitere Funktionen

Einschalten des Lichts für 12 h per Netzunterbrechung

1. Strom unterbrechen
2. Für 2 bis 5 s Strom anlegen
3. Strom erneut unterbrechen
4. Strom anlegen
5. Melder ist für 12 h AN

Verlassen von Sabotageschutz

1. Strom unterbrechen
2. Für 30 bis 60 s Strom anlegen
3. Strom erneut unterbrechen
4. Strom anlegen
5. Melder ist im einfach verschlossenen Zustand

230 VAC permanent am Slave-Eingang

Wenn 230 VAC länger als 10 s am Slaveeingang anliegen, wird das Licht dauerhaft eingeschaltet. Nach Abfall der 230 V wird der Automatikbetrieb aktiviert.

230 VAC für 1 - 3 s am Tasteranschluß S

Liegen am Tasteranschluß S für 1 - 3 s 230 VAC an, wird dies wie ein Slavesignal am Slaveanschluß R interpretiert. Hierdurch ist der Melder zu Vorgängergeräten kompatibel.

15. Vollautomatik oder Halbautomatik

(siehe Funktionen IR-PD2C)

Vollautomatik-Betrieb

In diesem Betriebszustand schaltet die Beleuchtung für erhöhten Komfort automatisch ein und aus, je nach Anwesenheit und Helligkeit. Kanal 1 schaltet bei Bewegung ein, wenn „dunkel“ erkannt wird.

Halbautomatik-Betrieb

In diesem Betriebszustand schaltet die Beleuchtung für erhöhten Sparerfolg nur nach manuellem Einschalten ein. Das Ausschalten erfolgt automatisch oder manuell.

Die Halbautomatik verhält sich grundsätzlich wie die Vollautomatik. Abweichend davon muß das Einschalten aber immer von Hand erfolgen!

An den Tastereingängen S (ON/OFF) können beliebig viele (Schließer)-Taster parallel verdrahtet werden.

Triggerung in Halbautomatik:

Schaltet der Melder im Halbautomatik-Modus ab (Nachlauftimer abgelaufen), wird der Melder innerhalb von 10 s durch Bewegung (trotz HA!) wieder eingeschaltet.

16. Erfassungsbereich

17. Ausgrenzen von Störquellen

Falls der Erfassungsbereich des LUXOMAT® PD2M-2C zu groß ist oder Bereiche abdeckt, welche nicht überwacht werden sollen, kann mit den beiliegenden Abdeckclips der Bereich nach Bedarf reduziert bzw. eingeschränkt werden.

18. Technische Daten PD2-Master-2C

Sensor und Leistungsteil in einem Giehäuse

Spannung: 230 V ~ ±10 %

Leistungsaufnahme: < 1 W

Umgebungstemperatur: -25 °C ~ +50 °C

Schutzart / Schutsklasse: IP20 / II

Einstellungen: Drehregler, DIP-Schalter und durch Fernbedienung

Lichtwerte: 20 - 1000 Lux (mit Fernbedienung) 10 - 2000 Lux (mit Potentiometer)

Bereichserweiterung: mit Slaves

Erfassungsbereich: kreisförmig 360°

Reichweite Ø H 2,50 m / T = 18 °C ; sitzend 4 m / tangential 10 m / frontal 6 m

Empfohlene Befestigungshöhe: 2 - 3 m

Lichtmessung: Tageslicht und Kunstlicht

• Kanal 1 für Lichtschaltung

Kontaktart: Schließer/NO – mit vorlaufendem Wolfram-Kontakt

Kontaktbelastung: 2300 W cos φ = 1 / 1150 VA cos φ = 0,5, μ Kontakt

Zeiteinstellung: 15 s - 16 min. / Test mit Potentiometer 5 min. - 30 min. / Test mit Fernbedienung

• Kanal 2 zur Gerätesteuerung (bewegungsabhängig)

Schaltleistung: 230 V ~, 3 A cos φ = 1, μ Kontakt

Nachlaufzeit: 5 Min. - 120 Min. mit einer Zeitverzögerung von 5 Min. für Nachlaufzeiten von > 15 Min. / Alarmimpuls

Abmessungen: H x Ø [mm] PD2-M-2C AP DE UP 48 x 98 84,5 x 80 67 x 98

Sichtbarer Teil bei Deckeneinbau: 15 x 74 mm

Technische Daten PD2-Slave

Spannung: 230 V ~ ±10 % Impulsausgang: Optokoppler max. 2 W Impulspause: 2 s oder 9 s Abmessungen: siehe oben

C Konformitätserklärung: Das Produkt erfüllt die Niederspannungsrichtlinie 2006/95/EC und die EMV-Richtlinie 2004/108/EC.

19. Schaltbild

Standardbetrieb Master/Slave

M1 = HKL-Funktion

Optional T1 = NO-Taster für Halbautomatikbetrieb; Slave zur Erweiterung des Erfassungsbereichs

20. Artikel / Art.-Nr. / Zubehör

LUXOMAT® Fernbedienung: IR-PD 92160 IR-PD-2C (inkl. Wandhalter) 92475

Zubehör: BSK Ballschutzkorb 92199

21. LED-Funktionsanzeigen

22a. PD2-M-2C-AP - Anschlüsse

22b. PD2-M-2C-DE - Anschlüsse

22c. PD2-M-2C-UP - Anschlüsse

B.E.G.

MAN 6892-300611-3
