GTX CONTAINEX

Außentreppencontainer BAU

1. Allgemeine Beschreibungen:

CONTAINEX-Außentreppencontainer sind eigenständige Container, welche beliebig miteinander und mit Containeranlagen kombiniert werden können, um aufwendige Montagearbeiten der Treppe auf einer Baustelle zu vermeiden.

Der Container wurde für Baustellen konzipiert und ist daher für den öffentlichen Sektor nicht gedacht / geeignet.

In diesem Infoblatt finden Sie alle wichtigen Informationen des Treppensystems und der Container. Am Ende sind einige Anordnungsmöglichkeiten aufgelistet, welche als Überblick dienen sollen.

Containertreppensystem

• Mit integrierten Stahlaußentreppen => somit ist die Treppe im Containerrahmen bereits vormontiert

• Keine aufwendige Montage bzw. Demontage vor Ort erforderlich

• Das Containertreppensystem besteht aus 2 Modulen:

• Modul A

• Treppenmodul (ohne Überdachung)

• Verwendung für Erdgeschoße und Zwischengeschoße

• Modul B

• Podestmodul (mit Überdachung)

• Verwendung für das oberste Geschoß

Modul A

Modul B

Beide Module bestehen aus einem flexiblen Geländer System, wo sich mit wenigen Handgriffen das Geländer entfernen lässt und somit der Zugang von jeder Seite ermöglicht werden kann.

2-geschoßig gestapelt

3-geschoßig gestapelt

2017-12

Technik

Seite 1 von 3 Seite 2 von 3

Montage und Handling

• Die einzelnen Module können bis zu 3-hoch gestapelt werden. (EG+1.OG+2.OG)
• Die Verladung / das Handling ist nur mit Kran möglich. (keine Stapiertaschen)

2. Parameter des Containers:

• Containergröße: 16'
• Containeraußenhöhe 2591 mm / 2800 mm / 2960 mm
• Farben gemäß CTX-RAL Karte
• Keine Paneele
• Keine Wärmdämmung
• Keine Elektrik

3. Parameter der Treppe:

• Stahltreppe mit Podest
• Material S 235 (verzinkt)
• Absturzsicherung mit Geländer

Geländer - Ausführung: Knieleistengeländer, Geländerhöhe 1,00m

Tragkraft

• max. Flächenlast: 2,00 kN/m²
• max. Holmlast: 0,30 kN/m
• max. Schneelast sk: 1,50 kN/m²

Fertigung nur bei ARCONT möglich!

Für die Treppe kann KEINE Übereinstimmung mit bestimmten Normen und Richtlinien bestätigt werden. Bei Angeboten/Aufträgen ist die Treppe demnach mit Ihren relevanten Eigenschaften vollständig zu beschreiben.

Die Prüfung der Eignung des Außentreppencontainers für den geplanten Verwendungszweck übernimmt der Kunde. Seite 3 von 3

4. Anordnungsmöglichkeiten

Außentreppencontainer müssen auf der einen Auflagerseite bündig mit der Anlage aufgestellt und auch mit dem Büro-, Sanitär- oder Verbindungscontainer verschraubt werden.

Außentreppencontainer sind über alle möglichen Containerecken miteinander zu verschrauben.

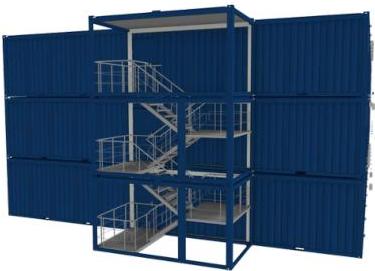

Bild A: Außentreppencontainer längsseitig verbunden

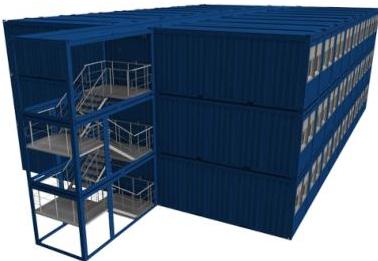

Bild B: Außentreppencontainer stirnseitig verbunden
