CTST-3-111-221~0.PDF


Container - Treppensystem nach Eurocode

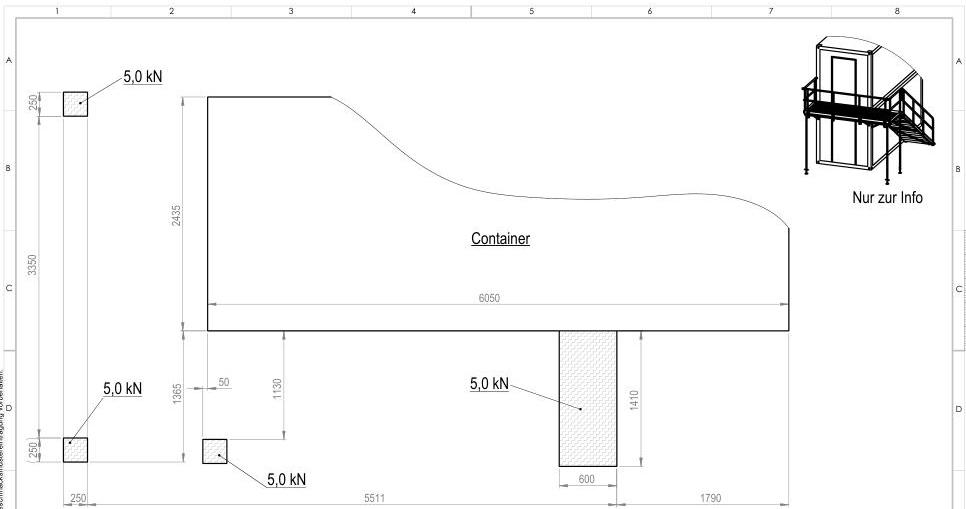

Einzellast: 1,5 kN auf Fläche 100 x 100 mm Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

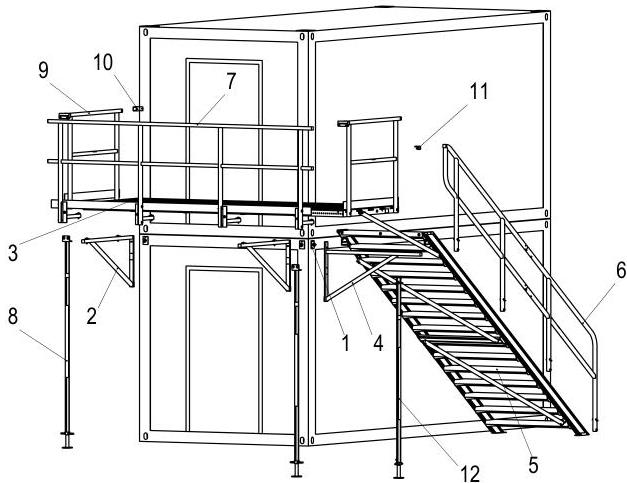

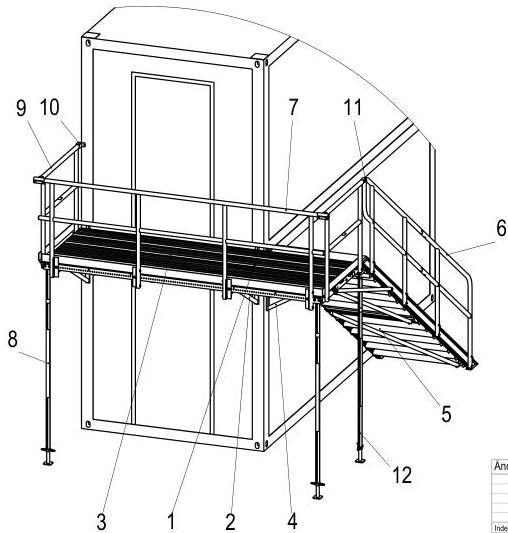

POSStckArtikel-Nr.BenennungGewicht
132-760230Konsolenbefestigung Bürocontainer0,632 kg
222-760972Konsole Laufsteg; BL 1,38m4,569 kg
312-760953Laufsteg; 3,75x1,38m77,845 kg
412-760973Konsole Treppe; BT 1,2m; 34,7°5,113 kg
512-760916Treppe geschraubt; 15-stufig, BT 1,2m 34,7°87,074 kg
612-760929Treppengeländer14,205 kg
712-760956Geländer Laufsteg; LL 3,75m, 1,1m hoch16,851 kg
822-760318Stütze 2 Typ A; 2,45-2,85m5,596 kg
922-760983Geländer Stirnseite 1,38m7,348 kg
1012-761007Geländerbefestigung für Stirnseitengeländer0,078 kg
1113-760614Geländerverbinder kompl.0,074 kg
1212-761019Stütze Treppenkonsole 1 CTST5,392 kg

Änderungen nur im CAD vornehmen

IndexÄnderungDatumName
1:30Erstellt
FreigegebenDatumNameBenennung:

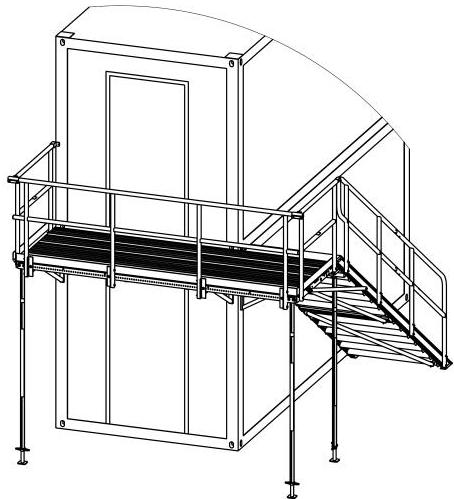

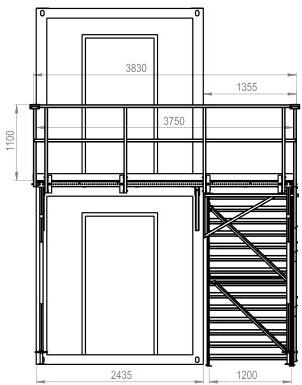

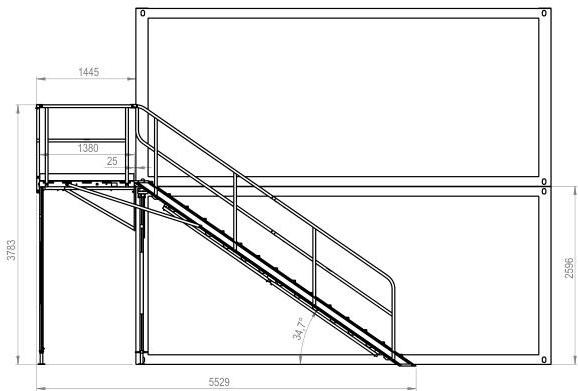

Aufgangsmodul
