MAUDERER

Mauderer Alutechnik GmbH

Goßholzer Straße 44

88161 Lindenberg

Bavaria Aluysteme

Aufbau- und Verwendungsanleitung

BAVARIA-Alu-Laufstege und -Treppen zur Montage an Containerwänden

Achtung:

Die Containertreppen und -laufstege dürfen nur bei Bauarbeiten eingesetzt werden. Sie sind nicht für Publikumsverkehr geeignet!
Maximale Belastungen: Flächenlast: 2kN/m² Einzellast: 1,5kN
Vor der Montage sind die Transportöffnungen der Container zu überprüfen, ob diese für die Konsolenbefestigung geeignet sind! Geeignet sind Öffnungsbreiten von ≥ 45 mm und ≤ 58 mm.

Ausgabe Oktober 2003

Seite 1 von 7 MAUDERER

Mauderer Alutechnik GmbH

Goßholzer Straße 44

88161 Lindenberg

EOVERIS

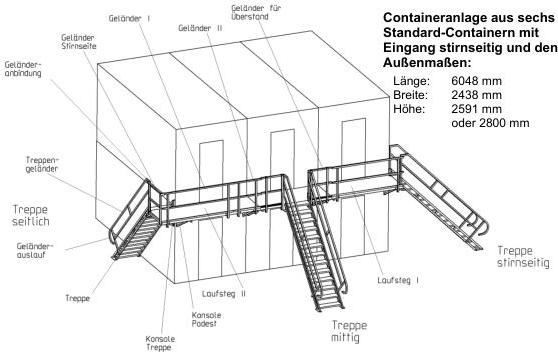

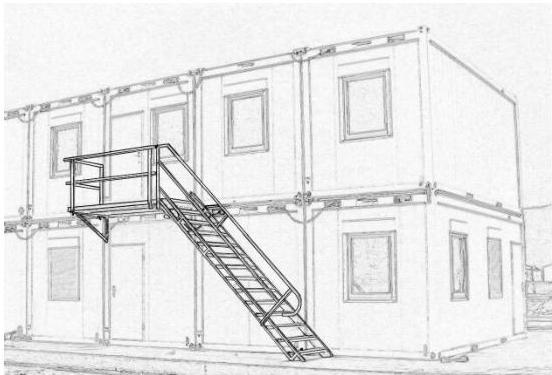

Aufstellungsbeispiele

Containeranlage aus sechs Standard-Containern mit Eingang stirnseitig und den Außenmaßen:

Länge: 6048 mm Breite: 2438 mm Höhe: 2591 mm oder 2800 mm

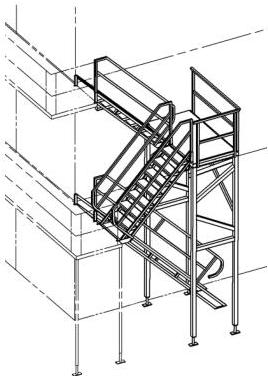

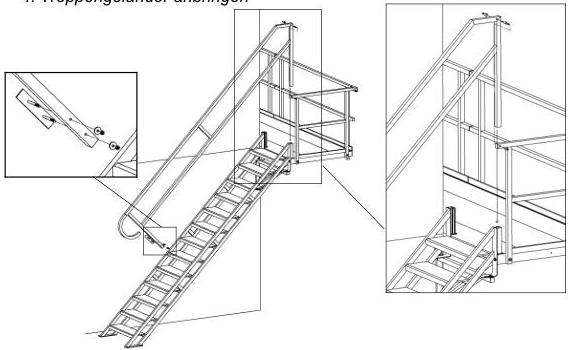

Container-Treppenturm seitlich, 3 Etagen (Containerhöhe 2800 mm)

Ganzaluminium-Ausführung. Stufen und Podest aus stark profiliertem Spezialrost. Anbau links und rechts seitlich am Container möglich. Gesamtplatzbedarf: 3010 x 1990 mm Podestgröße: 1990 x 1080 mm Treppenneigung: 45° Stufenbreite: 750 mm Keine Montagelöcher am Container notwendig. Sehr schneller und einfacher Aufbau.

Ausgabe Oktober 2003

Seite 2 von 7 MAUDERER

Mauderer Alutechnik GmbH

Goßholzer Straße 44

88161 Lindenberg

Beweiss Alutechnik GmbH

Aufbauanleitung

Aufbau nur durch geschultes Personal

Keine schadhaften Bauteile verwenden!

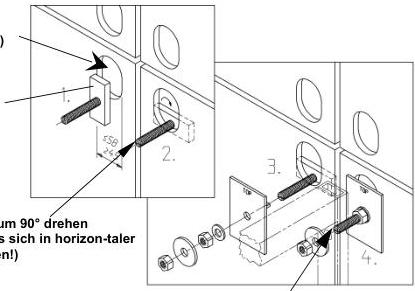

1. Konsolenbefestigung anbringen:

Transportöffnung (≥ 45 mm, ≤ 58 mm)

Konsolenbefestigung (Schraube mit Ankerplatte)

Ankerplatte um 90° drehen (Schlitz muss sich in horizon-taler Lage befinden!)

Lage des Schlitzes nach dem Einbau der Ankerplatte kontrollieren!

1.1 Konsolenbefestigung mit senkrecht gestellter Ankerplatte in die Transportöffnung des Containers einführen und dann um 90° drehen.

Der Schlitz an der Kopfseite des Gewindestabes muss sich nun in horizontaler Lage befinden. (siehe Abbildung 1+2)

Die Konsolenbefestigung 2-760230 kann nur für Öffnungsbreiten zwischen 45 mm und 58 mm verwendet werden.

Bei anderen Öffnungsweiten sind Sonderkonsolbefestigungen erforderlich.

1.2 Das Gewinde muss auf dem unteren Öffnungsrand aufliegen. Die Ankerplatte muss dabei mind. 10 mm Überdeckung beidseitig mit der Containerwand haben. Die Auflagefläche für die Konterplatte muss eben sein. (siehe Abbildung 3)

1.3 Konterplatte mit Verdrehsicherung und kleine Scheibe aufstecken. Die Ankerplatte muss seine Lage beibehalten. Sechskantmutter aufdrehen und anziehen. Anzugsmoment ca. 20Nm.

Ausgabe Oktober 2003

Seite 3 von 7 MAUDERER

Mauderer Alutechnik GmbH

Goßholzer Straße 44

88161 Lindenberg

KONSOLE ALUTETECHNIK GMBH

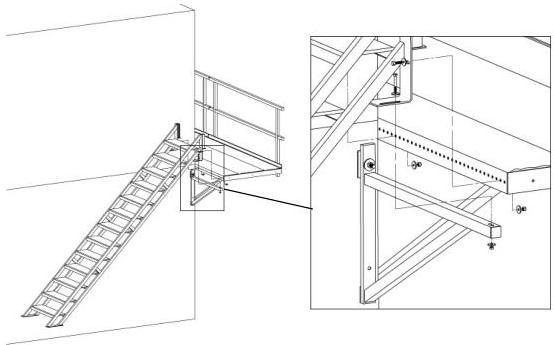

1.4 Konsole über die bestehende Verschraubung aufstecken. Grosse Scheibe aufstecken und Mutter aufdrehen. Anzugsmoment ca. 20Nm 1.5 Nach erfolgter Konsolenmontage muss kontrolliert werden, ob sich der Schlitz an der Kopfseite des Gewindestabes noch in horizontaler Lage befindet. Sollte sich die Lage des Schlitzes verändert haben, ist davon auszugehen, dass die Montage der Konsolenbefestigung nicht ordnungsgemäß verlaufen ist! In diesem Fall ist eine Korrektur erforderlich, da sonst mit Unfallgefahren zu rechnen ist.

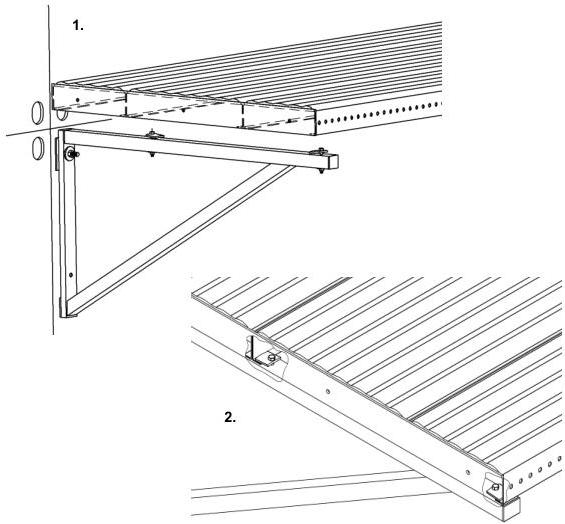

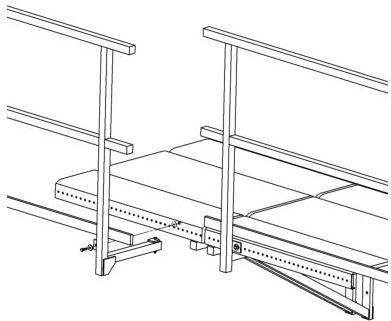

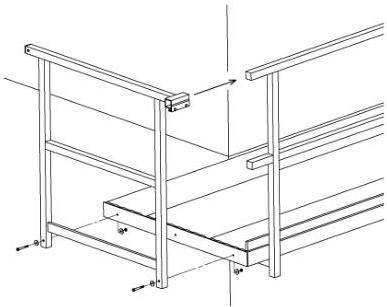

2. Laufsteg montieren

2.1. Laufsteg auf die Konsole aufsetzen und ausrichten. 2.2. Mit den eingesetzten Spezialschrauben den Auflagerand des Laufsteges auf der Konsole fixieren. Anzugsmoment ca. 10Nm Aneinanderstoßende Laufstege miteinander verschrauben.

Ausgabe Oktober 2003

Seite 4 von 7 MAUDERER

Mauderer Alutechnik GmbH

Goßholzer Straße 44

88161 Lindenberg
