GTX CONTAINEX

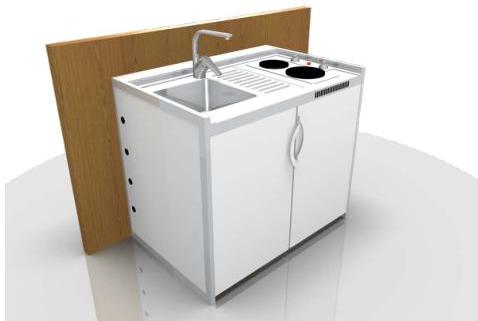

Mini Küche

Beschreibung

Lieferant: Gorenje

Kochteil: 1 Normalkochplatte, Ø18 cm / 2,0 kW 1 Blitzkochplatte, Ø14,5 cm / 1,5 kW Anschluss Leistung: 3,5 kW, Absicherung: 16 A

Kühlteil / Gefrierteil: Brutto/Nettoinhalt gesamt: 121 / 118 Liter Nutzinhalt Nutzinhalt: 17 Liter Lagerzeit bei Störung: 12h

Edelstahl-Spülbecken mit Abtropfteil

Unterschrank

Maße: (H x B x T) 895 x 1000 x 600 mm

Modellvariante: Kochplatte rechts

2017-12-22 Technik Seite 1 von 4

Einbauvariante Miniküche

Standardfälle

2017-12-22 Technik Seite 2 von 4

Sonderfälle

• Einbau der Miniküche zwischen Paneel und Trennwand

Gemäß der Montage-/Betriebsanleitung der Miniküche ist es zwingend notwendig eine ausreichende Hinterlüftung der Miniküche zu gewährleisten. Zu diesem Zweck muss mindestens auf einer Seite der Miniküche ein Montageabstand von 15mm zu einem Paneel bzw. zu einer Trennwand eingehalten werden.

Bei der Unterschreitung des seitlichen Abstandes von 150mm entfällt die seitliche Verkleidung.

• Miniküche in Kombination mit anderer SA-Verrohrung

Bei der Kombination von weiteren SA-Komponenten kann es zu weiteren Einschränkungen der Positionierung kommen.

Diese ist bei der Planung der SA-Verrohung innerhalb des Containers zu berücksichtigen.

2017-12-22

Technik

Seite 3 von 4

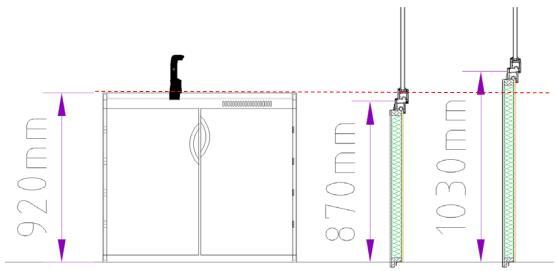

• Miniküche unterhalb von Bürofenster
• Bei der Fensterparapet Höhe 870mm ist es nicht möglich, die Miniküche unter dem Fenster zu platzieren. Es kommt zur Kollision zwischen Fensterrahmen und Miniküche.
• Bei Fensterparapet Höhe 1030 kommt es zur Kollision zwischen Miniküchenarmatur und dem Fensterflügel.
• Bei dieser Variante entfallen die Steckdosen oberhalb der Miniküche.

2017-12-22 Technik Seite 4 von 4
