Infoblatt

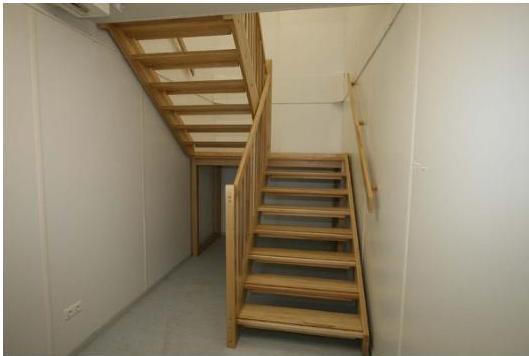

Montageanleitung Podesttreppe

einsetzen des Abdeckprofil an der Außenseite zwischen EG und OG

Treppe im Auslieferzustand

Treppendurchbruch innen CTA CONTAINEX

Montage der Podeststützen

4 Stk. Schrauben 6x80mm

aufsetzen des 1. Treppenteils

Treppenwange in Flucht mit Podest positionieren

Treppenteil mit 1 Stk. Schraube 6 x 80mm verschrauben

Boden-, und Dachrahmen ausreichend isolieren

herstellen der Dampfsperre (Folie) CTA CONTAINEX

Folie luftdicht verkleben

Abdeckblenden

vorbohren der Schraublöcher mit Bohrer ø4,5 mm

Abdeckblende mit Schrauben 4,5 x 30 befestigen

Abdeckblenden mittels mitgeliefertem H-Profil verbinden

Ausnehmungen für den Bodenrahmen in den Abdeckblenden herstellen und montieren

GTX CONTAINEX

Ausnehmungen für die Knotenbleche in den Abdeckblenden herstellen

einpassen der Abdeckblenden

anbringen der Eckverblendungen

Abschlussprofil im Obergeschoß mit Silikon montieren

Geländerpfosten mit oberster Stufe montieren, auf Flucht achten

2 Stk. Schrauben 6 x 80mm GTX CONTAINEX

2 Stk. Schrauben 6 x 80mm

oberen Treppenlauf aufsetzen und in Position bringen

1 Stk. Schraube 6 x 80mm

entfernen des Transportschutzes vom Geländerrahmens

positionieren des Mittelpfostens

3 Stk. Schrauben 6 x 80mm

Geländerrahmen mit 2 Stk. Schrauben 6 x 80mm befestigen GTX CONTAINEX

2 Stk. Schrauben 6 x 80mm am Mittelpfosten

Befestigung mit Schrauben 6 x 100mm auf der Treppenwange

Befestigung mit 3 Stk. Schrauben 6 x 140mm am Geländerpfosten

einsetzen und befestigen des Brüstungsgeländers mit 5 Stk. Schrauben 6 x 120mm

Montage des Antrittspfostens 5 Stk. Schrauben 6 x 120mm und des unteren Geländerrahmens

Podest mit den mitgelieferten Distanzstücken mit den Wandpaneelen mit Schrauben 6x 120mm befestigen CTA CONTAINEX

Handlauf auf Höhe 100 cm über der Treppenwange mit den mitgelieferten Distanzstücken an den Wänden mit je 3 Schrauben 6 x 120mm montieren

Podest mit 4 Stk. Schrauben 6 x 100mm befestigen
