Technische Beschreibung

CONTAINEX CLASSIC Line

Standard Rahmen

Büro-, Sanitär- und Verbindungscontainer

Datum:
30.06.2025

Allgemeines

Die nachstehende Beschreibung bezieht sich auf die Ausführung und Ausstattung neuer Büro-, Sanitär- und Verbindungscontainer.

Die Außenabmessungen unserer Container sind der ISO-Norm angepasst und haben somit viele Vorteile dieses Systems. Sie bestehen aus einer stabilen Rahmenkonstruktion und haben auswechselbare Wandelemente.

Die Basisausführung des CTX-Bürocontainers ist mit ¹, des CTX-Sanitärcontainers mit ² und des CTX-Verbindungscontainers mit ³ gekennzeichnet.

Alle Ausführungsvarianten, die nicht mit ¹ oder ² oder ³ gekennzeichnet sind, werden nur geliefert, wenn diese in der schriftlichen Vereinbarung angeführt sind.

Abmessungen [mm] und Gewichte [kg]

Abmessungen und Gewichte je CAH Type Außenabmessungen [mm] Innenabmessungen [mm] Gewicht [kg] Länge Breite Höhe Länge Breite Höhe BM BU SU CAH 2591 10' 2.989 2.435 2.591 2.795 2.240 2.340 1.300 1.200 1.500 16' 4.885 2.435 2.591 4.690 2.240 2.340 1.750 1.600 20' 6.055 2.435 2.591 5.860 2.240 2.340 2.050 1.850 2.500 24' 7.335 2.435 2.591 7.140 2.240 2.340 2.350 2.150 CAH 2800 10' 2.989 2.435 2.800 2.795 2.240 2.540 1.350 1.250 1.550 16' 4.885 2.435 2.800 4.690 2.240 2.540 1.800 1.650 20' 6.055 2.435 2.800 5.860 2.240 2.540 2.100 1.900 2.550 24' 7.335 2.435 2.800 7.140 2.240 2.540 2.450 2.200 CAH 2960 10' 2.989 2.435 2.960 2.795 2.240 2.700 1.400 1.300 1.600 16' 4.885 2.435 2.960 4.690 2.240 2.700 1.850 1.700 20' 6.055 2.435 2.960 5.860 2.240 2.700 2.150 1.950 2.600 24' 7.335 2.435 2.960 7.140 2.240 2.700 2.550 2.250

HINWEIS: Die angeführten Abmessungen und Gewichte (ca. Angaben) beziehen sich auf Basisausführungen (siehe 1.3.) und können je nach Ausführung und Ausstattung abweichen.

Abkürzungen

Folgende Abkürzungen finden im Dokument Verwendung:

Bürocontainer mit Mineralwolldämmung BM
Bürocontainer mit Polyurethandämmung BU
Sanitärcontainer mit Mineralwolldämmung SA
Sanitärcontainer mit Polyurethandämmung SU
Verbindungscontainer VC
Mineralwolle MW
Polyisocyanurate PIR
Polyurethan PU
Steinwolle SW
Rauminnenhöhe RIH
Containeraußenhöhe CAH
Fußbodenoberkante FOK
Transpack (Container im Paket) TP
Einscheibensicherheitsglas ESG
Verbundsicherheitsglas VSG

Basisausführungen

Bürocontainer 10'

Bürocontainer 16'

Bürocontainer 20'

Bürocontainer 24'

Sanitärcontainer 10'

Sanitärcontainer 20'

Wärmedämmung

Dach Dämmmaterial Stärke [mm] U_{max}-Wert [W/m²K] * MW 1/2/3 100 0,36 / 0,30 ** MW 140 0,23 PU 100 0,20 PU 140 0,15 Wand --- --- --- Dämmmaterial Stärke [mm] U_{max}-Wert [W/m²K] * MW 1/3 60 0,57 MW 100 0,35 PU² 60 0,40 SW 60 0,65 SW 110 0,35 PIR 110 0,20 Boden --- --- --- Dämmmaterial Stärke [mm] U_{max}-Wert [W/m²K] * MW 1/2/3 60 0,55 MW 100 0,36 / 0,30 ** PU 100 0,20

Die U<sub>max</sub>-Werte beziehen sich auf die angegebenen Dämmstärken im Gefach auf Basis λ.
** Der U<sub>max</sub>-Wert 0,30 W/m²K bezieht sich ausschließlich auf Containerausführungen für den Markt Frankreich.

Fenster Dämmmaterial Aufbau [mm] U_{g}-Wert [W/m²K] * Standardisolierverglasung mit Gasfüllung 1/2/3 4/16/4 1,10 3-Scheiben-Isolierverglasung mit Gasfüllung 3/10/4/10/3 0,8

Die U-Werte beziehen sich auf den U<sub>g</sub>-Wert (U-Wert des Glases) der angegebenen Verglasung.

Türen Breite [mm] Stärke [mm] Dämmmaterial U_{d}-Wert [W/m²K] * 2000 40 mm Styropor 1,70 1000 40 mm Styropor 1,70 875 40 mm Styropor 1,80

Die U-Werte beziehen sich auf den U<sub>d</sub>-Wert (U-Wert der Türe) der angegebenen Baurichtbreite.

HINWEIS: Dämmwerte gemäß EN ISO 10211 auf Anfrage!

Nutz-, Schnee- und Windlasten

Grundlagen der statischen Berechnung

Einwirkungsseite

EN 1990 (Eurocode 0; Grundlagen der Tragwerksplanung)
EN 1991-1-1 (Eurocode 1; Eigengewichte und Nutzlasten)
EN 1991-1-3 (Eurocode 1; Schneelasten)
EN 1991-1-4 (Eurocode 1; Windlasten)

Widerstandsseite

EN 1993-1-1 (Eurocode 3; Stahlbau – Allgemeine Regeln für Hochbau)
EN 1995-1-1 (Eurocode 5; Holzbau – Allgemeine Regeln für Hochbau)

Nationale Anwendungs dokumente und sonstige Sonderlastfälle (wie z.B. Erdbebeneinwirkungen, Anpralllasten, etc.) wurden nicht berücksichtigt!

Nutz-, Schnee- und Windlasten

Standardrahmen Bodenbelastungen im Erdgeschoß Standardausführung Höchstzulässige Flächenlast q_{k} = 2,0 kN/m² (200 kg/m²) Höchstzulässige Punktlast Q_{k} = 2,0 kN (200 kg) Doppelte Bodenquerträger Höchstzulässige Flächenlast q_{k} = 4,0 kN/m² (400 kg/m²) Höchstzulässige Punktlast Q_{k} = 2,0 kN (200 kg) Doppelte Bodenquerträger mit Unterfütterung, Streifenfundament und Schichtholzplatte Höchstzulässige Flächenlast q_{k} = 8,0 kN/m² (800 kg/m²) Höchstzulässige Punktlast Q_{k} = 3,0 kN (300 kg) Bodenbelastungen in Obergeschoßen Standardausführung Höchstzulässige Flächenlast q_{k} = 1,5 kN/m² (150 kg/m²) Höchstzulässige Punktlast Q_{k} = 2,0 kN (200 kg) Schneelast s_{k} Container 10', 16', 20' EG und 2-geschoßige Aufstellung Charakteristische Schneelast am Boden s_{k} = 1,50 kN/m² (150 kg/m²) Formbeiwert Flachdach: μ = 0,8 (effektive Schneelast am Dach = 120 kg/m²) 3-geschoßige Aufstellung Charakteristische Schneelast am Boden s_{k} = 1,25 kN/m² (125 kg/m²) Formbeiwert Flachdach: μ = 0,8 (effektive Schneelast am Dach = 100 kg/m²) Windlast v_{b,0} EG und 2-geschoßige Aufstellung Windlast v_{b,0} = 27 m/s, Geländekategorie III (entspricht 97,2 km/h) 3-geschoßige Aufstellung Windlast v_{b,0} = 25 m/s, Geländekategorie III (entspricht 90 km/h)

Weiterführende Details sind den Anordnungsmöglichkeiten im Anhang zu entnehmen.

Schalldämmung

Schalldämmwerte auf Anfrage

Containerkonstruktion

Rahmenkonstruktion

Standardrahmen Ausführung des Bodenrahmens Rahmen bestehend aus kaltgeformten, verschweißten Stahlprofilen; 4 Containerecken geschweißt Längsseitiger Bodenträger 3 mm Stimseitiger Bodenträger 3 mm Bodenquerträger (Ω-Profile) 2,5 mm Staplertaschen Staplertaschenabstand mittig 2.050 mm, 1.660 mm^{a}, 950 mm^{b} Lichtes Maß Gabelstaplertasche: 352 x 85 mm Ausführung der Ecksäulen aus kaltgeformten, verschweißten Stahlprofilen mit Boden- und Dachrahmen verschraubt Stärke der Ecksäulen 4 mm Ausführung des Dachrahmens aus kaltgeformten, verschweißten Stahlprofilen, 4 Containerecken geschweißt Längsseitiger Dachträger 3 mm Stimseitiger Dachträger 3 mm Dachquerträger aus Holz Je nach Dachausführung Deckung (verzinktes Stahlblech) 0,60 mm Sonstige Profile C-Säule bei Verbindungscontainern 3 mm

a bis 24' Containerlänge und Container mit geringeren Abmessungen
b bis 20' Containerlänge und Container mit geringeren Abmessungen

Boden

Wärmedämmung

Dämmmaterial

MW $^{1/2/3}$ Brandverhalten A1 (nicht brennbar) gemäß EN 13501-1
PU Brandverhalten E gemäß EN 13501-1

Dämmstärke

60 mm $^{1/2/3}$
100 mm

Unterbodenverkleidung

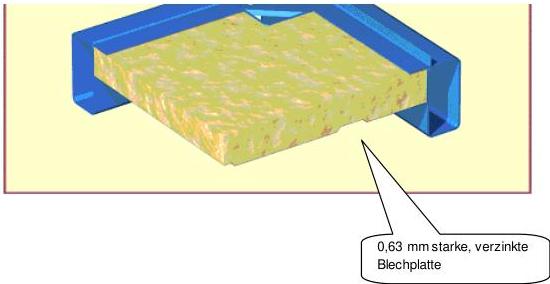

Bei MW-Dämmung im Boden werden 0,60 mm starke, verzinkte Blechplatten eingelegt (unterschiedliche RAL-Töne sind produktionsbedingt möglich)
Bei PU-Dämmung ist die Dämmplatte mit Alu-Kaschierung ausgeführt (keine zusätzliche Blechverkleidung)

Fußboden

Standard Bodenplatten

Zementgebundene Spanplatte – Stärke 22mm
gemäß Produktnorm EN 634-2
E1 in Übereinstimmung mit EN 13986
Brandverhalten B-s1, d0 gemäß EN 13501-1
P5-Spanplatte – Stärke 22 mm
gemäß Produktnorm EN 312
E1 in Übereinstimmung mit EN 13986
Brandverhalten D-s2, d0 gemäß EN 13501-1
Grobspanplatte OSB – Stärke 22 mm
gemäß Produktnorm EN 300
E1 in Übereinstimmung mit EN 13986
Brandverhalten D-s2, d0 gemäß EN 13501-1

Optionale Bodenplatte

Schichtholzplatte - Stärke 21 mm
gemäß Produktnorm EN 636
E1 in Übereinstimmung mit EN 13986
Brandverhalten D-s2, d0 gemäß EN 13501-1

Bodenbelag

Kunststoff-Bodenbelag in Bahnen verschweißt; optional hochgezogen

Kunststoff-Bodenbeläge Imperial Classic Surestep Accord Eternal Safestep Norm Gesamtdicke 1,5 mm 2,0 mm 2,0 mm 2,0 mm 2,0 mm EN ISO 24346 Nutzschicht homogen 0,7 mm homogen 0,7 mm 0,7 mm EN ISO 24340 Brandverhalten B_{π}-s1 B_{π}-s1 B_{π}-s1 B_{π}-s1 B_{π}-s1 EN 13501-1 Rutschhemmung R 9 R 10 R 9 R 10 R 11 DIN 51130 --- C --- --- B DIN 51097

Klassifizierung Nutzungsklasse 23 / 31 34 / 43 34 / 43 34 / 43 34 / 43 EN ISO 10874 Elektrostatisches Verhalten ≤ 2 kV ≤ 2 kV ≤ 2 kV ≤ 2 kV ≤ 2 kV EN 1815

Boden mit Aluriffelblech (2 + 0,5mm); optional hochgezogen

Dach

Wärmedämmung

Dämmmaterial

MW ¹ ² ³ Brandverhalten A1 (nicht brennbar) gemäß EN 13501-1
PU Brandverhalten E gemäß EN 13501-1

Dämmstärke

100 mm
140 mm

Deckenverkleidung

Beschichtete Spanplatte
gemäß Produktnorm EN 312
Stärke 10 mm, Dekor: Weiß
E1 in Übereinstimmung mit EN 13986
Brandverhalten D-s2, d0 gemäß EN 13501-1
Gipskartonplatten mit beschichtetem Blech 2
9,5 mm Gipskartonplatte + 0,6 mm Stahlblech,
Farbe: Weiß (ähnlich RAL 9010)
Brandverhalten A2-s1, d0 gemäß EN 13501-1

CEE-Anschluss

Außen versenkt im Dachrahmen (stirnseitig)

Wandelemente

Wandstärken

60 mm²
70 mm¹ ³
110 mm

Die genannten Wandstärken sind abhängig vom Dämmmaterial (siehe Tabelle unten)

Verfügbare Elemente

Vollpaneel
Türpaneel
Fensterpaneel
Klimapaneel
Halbpaneel

Doppelpaneel (nur bei Fenster bzw. Tür)
Fixverglasungspaneel
Restpaneel

Außenverkleidung

profiliertes, verzinktes und beschichtetes Blech, Stärke 0,60 mm
Brandverhalten A1 (nicht brennbar) gemäß EN 13501-1

Rahmen bei MW (PU, PIR und SW ohne Rahmen)

Holzrahmen, Stärke 53 mm bei Wandstärke 70mm
Brandverhalten D-s2, d0 gemäß EN 13501-1
Holzrahmen, Stärke 93 mm bei Wandstärke 110mm
Brandverhalten D-s2, d0 gemäß EN 13501-1

Dämmmaterial

MW Brandverhalten A1 (nicht brennbar) gemäß EN 13501-1 (ohne Holzrahmen)
PU Brandverhalten B-s3, d0 gemäß EN 13501-1 (im Blechverbund / Sandwichpaneel)
PIR Brandverhalten B-s2, d0 gemäß EN 13501-1 (im Blechverbund / Sandwichpaneel)
SW Brandverhalten A2-s1, d0 gemäß EN 13501-1 (im Blechverbund / Sandwichpaneel)

Innenverkleidung

Beschichtete Spanplatte
gemäß Produktnorm EN 312
Stärke 10 mm, Dekor: Eiche hell 1/3; Weiß
E1 in Übereinstimmung mit EN 13986
Brandverhalten D-s2, d0 gemäß EN 13501-1
Gipskartonplatten mit beschichtetem Blech
9,5 mm Gipskartonplatte + 0,6 mm Stahlblech
Farbe: Weiß (ähnlich RAL 9010)
Brandverhalten A2-s1, d0 gemäß EN 13501-1
Verzinktes und beschichtetes Stahlblech
Stärke 0,5 mm, Farbe: Weiß (ähnlich RAL 9010)
Brandverhalten A1 (nicht brennbar) gemäß EN 13501-1

Dämmmaterial Wandstärke [mm] Außenverkleidung Dämmstärke [mm] Innenverkleidung MW 70 / 110 Stahlblech 60 / 100 Beschichtete Spanplatte Gipskarton mit Stahlblech PU 60 60 Stahlblech PIR 110 110 Stahlblech SW 60 / 110 60 / 110 Stahlblech

Trennwände

Verfügbare Elemente

Vollelement
Türelement
Fensterelement

Holzausführung ¹ ³

Gesamtstärke 60 mm
Rahmen: Holzrahmen, Stärke 40 mm
Brandverhalten D-s2, d0 gemäß EN 13501-1
Dämmmaterial optional mit MW-Dämmung 40mm
Beidseitige Verkleidung: Beschichtete Spanplatte gemäß Produktnorm EN 312
Stärke 10 mm, Dekor: Eiche hell / Weiß
E1 in Übereinstimmung mit EN 13986
Brandverhalten D-s2, d0 gemäß EN 13501-1

Blechausführung ²

Gesamtstärke 60 mm
Rahmen: Holzrahmen, Stärke 58,5 mm
Brandverhalten D-s2, d0 gemäß EN 13501-1
Dämmmaterial: Kartonwabe
Beidseitige Verkleidung: Beschichtetes Blech, Stärke 0,6mm; Farbe: Weiß (ähnlich RAL 9010)

Türen

Ausführung nach DIN-Norm
rechts oder links angeschlagen
nach innen oder außen öffnend
Stahlzarge mit dreiseitig umlaufender Dichtung
Türblatt aus beidseitig verzinktem und beschichtetem Blech

Abmessungen

Baurichtmaß Lichtes Durchgangsmaß 625 x 2.000 mm (nur als Innen und/oder WC-Tür) 561 x 1.940 mm 875 x 2.125 mm 1/2 811 x 2.065 mm 1.000 x 2.125 mm 936 x 2.065 mm 2.000 x 2.125 mm (Standflügel mit verdeckt liegenden Kantenriegeln) 1.936 x 2.065 mm

Optionen

Notausgangsschloss nach EN 179 (Innen / Außen):
Drücker / Drücker bzw. Drücker / Knauf
Panikschloss nach EN 1125 (Innen / Außen):
Antipanikstange / Drücker bzw. Antipanikstange / Knauf
Türgitter mit Einbruchsicherung (für Baurichtmaß 875 x 2.125 mm)
Türschließer
Isolierverglasung mit Einfassrahmen Kunststoff weiß (B x H):
238 x 1.108 mm (ESG)
550 x 1.108 mm (ESG)
550 x 450 mm (ESG)

Fenster

Ausführung Bürofenster

Kunststoff-Rahmen mit integriertem PVC-Rolladen, Farbe: Weiß
Isolierverglasung inkl. Gasfüllung
Rolladenkasten mit Gurtwickler und Zwangsbelüftungen:
Kastenhöhe 145 mm, Lamellenfarbe hellgrau
Einhand-Dreh-/Kippbeschlag

Ausführung Sanitärfenster

Kunststoff-Rahmen, Farbe: Weiß
Isolierverglasung inkl. Gasfüllung
Einhand-Kippbeschlag

ACHTUNG: Die eingebaute Isolierverglasung ist für eine Seehöhe bis 1.100 m geeignet. Über 1.100 m Seehöhe sind Fenster mit Druckausgleich notwendig.

Fenstervarianten Stockaußenmaß Standardfenster Bürofenster ¹ (Float) 945 x 1.200 mm Sanitärfenster ² (Sichtschutzverglasung, Float) 652 x 714 mm Optionale Fenster Fixverglasung (ESG) 945 x 1.345 mm Fixverglasung (ESG) * 945 x 2.040 mm Fixverglasung (ESG) ** 945 x 2.250 mm Fixverglasung (ESG) 1.970 x 1.345 mm Fixverglasung mit Schiebeteil (ESG) 945 x 1.200 mm Fenster mit Durchreiche-Durchspreche (Float) 945 x 1.200 mm Bürofenster XL (VSG) 1.970 x 1.200 mm Doppelfenster (Float) 1.970 x 1.200 mm Doppelschiebefenster (Float) 1.970 x 1.200 mm Kindergartenfenster (VSG) 945 x 1.555 mm IP-Verglasung (ESG / VSG) ** Diverse

Nur bei CAH 2.591 mm
** Nur bei CAH 2.800 mm und 2.960 mm

Fensterparapethöhen

(vertikaler Abstand zwischen FOK und Oberkante des unteren Fensterprofils

Bürofenster (CAH 2.591 mm) 870 mm
Bürofenster (CAH 2.800 u. 2.960 mm) 1.030 mm
Optional (CAH 2.800 u. 2.960 mm) 870 mm
Sanitärfenster 1.525 mm
Kindergartenfenster; Rahmenprofil Fixteil 650 mm
Rahmenprofil Fensterteil 1.330 mm

Optionen

Fenstergitter bei Büro-, Sanitär- und Bürofenster XL
Lüftungsschieber im Rolladenkasten
Alu-Rolladen PU-geschäumt mit Kettenzugsicherung und Rolladenpanzerschienen
Alu-Rolladen PU-geschäumt mit gedämmtem Rolladenkasten
Glasart ESG / VSG je nach Fenstertype verfügbar

Elektroinstallation

Ausführung: Unterputz
Schutzart: IP20 1/3 / IP44 2
Steckdoseneinsätze entsprechend Länderstandards
Länderspezifische Ausführungen/Abweichungen möglich

Technische Daten

Basis VDE (≤ÖVE, CH, SKAN, N, CZ/SK, IT, DK), GB, IRL a, ES b FR NL Anschluss: Versenkter CEE- Außenanschluss über Stecker/Steckdose Spannung: 230 V / 3-polig / 4-polig c / 32 A 1/2/3 (3x6 mm²) 400 V / 5-polig / 32 A 1/2/3 (5x6 mm²) Frequenz: 50 Hz Schutz: FI-Schalter 40 A / 0,03 A 1/2/3, 4-polig (400 V) Type A X d FI-Schalter 40 A / 0,03 A 1/2/3, 2-polig (230 V) Type A X d Länderspezifisch mit 63 A / 0,03 A, 2-polig (230 V) Type A Verteilerkasten: Verteilerkasten AP, einreihig/zweireihig/dreireihig 1/3 e Verteilerkasten AP, einreihig/zweireihig/dreireihig Feuchtraum 2 f Kabel g: NYM-J / H05 VV-F RO2V H05 VV-F H07RN-F H07RN-F Stromkreise: Licht: LS-Schalter C10A, 2-polig 1/2/3 RCBO B10A 3x1,5 mm² 1/2/3 Heizung: LS-Schalter C13A, 2-polig 1/2 RCBO B16A 3x1,5 mm² bzw. 3x2,5 mm² 1/2 Kabel- und Länderspezifisch Steckdose: LS-Schalter C13A, 2-polig 1/2 Geräte- und Länderspezifisch mit C10A & C16A RCBO B16A 3x1,5 mm² bzw. 3x2,5 mm² 1/2 Geräte-/ Kabel- und Länderspezifisch Steckdose: Einfach- und Doppelsteckdosen Gemäß Containerkonfiguration Beleuchtung: Lichtschalter 1/2 LED-Anbauleuchte

a IRL-Ausführung mit Kabeltype H07ZZ-F & H07Z1-K (1x6 mm²) h, Verteilerkasten am Paneel montiert bzw. lose mitgeliefert
b ES Ausführung mit Kabeltype H07ZZ-F g & H07Z1-K (1x6 mm²) h, Verteilerkasten absperrbar, Hauptschalter inkludiert
c nur bei N Elektrik
d Thermisch geschützt mit Sicherung bei gleichen Nennstrom
e Montage an der Decke (Montagehöhe = RIH)
f Montage an der Wand oder Decke (Montagehöhe = RIH)
g Brandverhalten $E_{ca}$ gemäß EN 13501-6
h Brandverhalten $C_{ca}$ gemäß EN 13501-6

Optionen

LED Spiegelrasterleuchte
LED Nurglasleuchte
Gerätedose

Übereinstimmung mit folgenden CENELEC Regeln, hinsichtlich des Schutzes gegen elektrischen Schlag und des Schutzes gegen Überlast und Kurzschluss:

HD 60364-1:2008
HD 60364-4-41:2017
HD 60364-7-717:2010
HD 60364-7-701:2007
HD 384.4.482 S1:1997
HD 384.7.711 S1:2003

Erdung

Die Erdung erfolgt mittels universell verwendbarer Erdungsklemme. An beiden Stirnseiten ist im Bodenrahmen pro Ecke eine Bohrung mit Ø 9,4 mm für die Befestigung der Erdungsklemme vorbereitet.

Die Montage der Erdungsklemme erfolgt mittels einer gewindefurchenden Schraube M10 (Anzugsmoment 25-30 Nm). Die Positionierung der Schraube wird werkseitig an einer dazu vorgesehenen Stelle des Containers vorgenommen.

Eine Erdungsklemme wird dem Container beigelegt und muss vom Kunden vor Ort montiert werden.

Die Schutzerdung des Containers übernimmt der Kunde am Aufstellort
Die Wirksamkeit der Erdungsverbindung des Containers und die Messung des Erdungs- bzw. des Schleifenwiderstandes ist im Zuge der elektrischen Überprüfung vor Inbetriebnahme durch eine Elektrofachkraft nachzuweisen.

Blitz und Überspannungsschutz

Die für den Aufstellungsort und die Empfindlichkeit der im Container betriebenen Geräte geforderten Maßnahmen des äußeren und inneren Blitzschutzes (Erdungsmaßnahmen, Überspannungs-Schutzgeräte) sind zu beachten und bei Bedarf herzustellen.

Verkabelung

Fixverkabelung in Abhängigkeit von Paneel-/Trennwandanordnung und Verbraucher $1 / 2 / 3$
Flexibles Kabelsystem mit Steckkontakten und Kabel in voller Länge

Basisausführung: 1 Bürocontainer / 2 Sanitärcontainer / 3 Verbindungscontainer
CONTAINEX | Technische Beschreibung CLASSIC Line Standard
Version 30.06.2025

Sicherheitshinweise

Die PE-Schiene des Verteilerkastens ist mit einem PE Kabel 1x6mm² im Inneren des Dachrahmens (Mitte Stirnseite) mit einem Erdungsbolzen elektrotechnisch verbunden und darf nicht entfernt werden (Drehmoment 10-15 Nm).

Die Container können über die vorhandenen CEE-Steckvorrichtungen elektrisch miteinander verbunden werden. Bei der Festlegung der Anzahl der Container, die elektrisch miteinander verbunden werden können, ist der zu erwartende Dauerstrom und Spannungsabfall in den Verbindungsleitungen zu berücksichtigen. Die Inbetriebnahme der Container muss von einem Elektrofachmann durchgeführt werden. Die CEE-Steckvorrichtungen im Dachrahmen dienen ausschließlich als Zu- und Ableitung der Stromeinspeisung der einzelnen Container. Eine Nutzung als frei verfügbare Steckdose ist unsererseits strengstens untersagt.

Die Anleitung für Montage, Inbetriebnahme, Anwendung und Instandhaltung der Elektroinstallationen wird im Verteilerkasten mitgeliefert und ist zu beachten!

Vor Anschluss an das versorgende Niederspannungsnetz müssen alle Verbraucher (Geräte) ausgeschalten und die Erdung hergestellt werden (Erdungszuleitungen und Erdungsverbindungsleitungen zwischen den Containern auf Potentialgleichheit und Niederohmigkeit prüfen).

ACHTUNG: Die Anschluss- und Verbindungsleitungen sind für einen Nennstrom von max. 32 Ampere ausgelegt. Diese sind nicht mit einer Überstromschutzeinrichtung abgesichert. Der Anschluss der Container an die externe Stromversorgung darf nur durch eine dazu befugte Fachfirma erfolgen.

Vor der erstmaligen Inbetriebnahme des Containers (des Containerverbundes) ist die Wirksamkeit der Schutzmaßnahme für den Fehlerschutz durch eine dazu befugte Fachfirma in Form einer Elektro-Erstprüfung nachzuweisen.

ACHTUNG: Die Inbetriebnahme des Boilers bzw. UT-Speichers ist nur im gefüllten Zustand zulässig!

Die Reinigung mittels Hochdruckreiniger ist VERBOTEN. Die elektrische Ausstattung der Container darf in keinem Fall durch direkten Wasserstrahl gereinigt werden.

Werden die Container in Gebieten mit erhöhter Blitzaktivität verwendet und müssen aufgrund nationaler Regelungen oder sonstiger spezieller Anforderungen für einen Container (oder eine Anordnung von mehreren Containern) am Aufstellungsort technische Maßnahmen des äußeren und inneren Blitzschutzes vorgesehen werden, so ist eine Blitzschutzfachkraft hiermit zu beauftragen.

Beim Aufstellen der Container in unmittelbarer Meeresnähe sind die dort vorhandenen speziellen atmosphärischen Anforderungen (Salzgehalt und Feuchtigkeit der Luft) bei der Festlegung der Prüfintervalle für die wiederkehrende Prüfung durch den Betreiber zu beachten.

Werden Maschinen oder Geräte verwendet die hohe Anlaufstromspitzen oder glatte Gleichfehlerströme und Wechselfehlerströme unterschiedlichster Frequenzen sowie Mischfrequenzen verursachen (siehe Bedienungsanleitungen der jeweiligen Geräte) müssen entsprechende FI- und LS-Schalter eingesetzt werden.

Die elektrische Ausstattung der Container ist für eine minimale Vibrationsbelastung vorgesehen. Bei höheren Belastungen müssen je nach nationalen technischen Bestimmungen entsprechende Maßnahmen (bzw. Kontrollen der Steck- oder Schraubkontakte) getroffen werden.

Werden die Container in Gebieten mit Erdbebengefahr eingesetzt, müssen die nationalen Bestimmungen zur Anwendung kommen und die Ausstattung muss entsprechend angepasst werden.

Die Wahl der externen Verbindungskabel der Container ist den nationalen technischen Bestimmungen anzupassen.

Die Container sind gegen thermische Überbelastung mit einer Sicherung vom Typ gL oder gG mit maximalen Nennstrom $I_N = 32A$ abzusichern.

Beschriftung der Elektrik (Symbole)

☐ Licht allgemein ☑ Ventilator ☐ Steckdose, 1-fach ☐ Gerätedose ☐ Steckdose, 2-fach ☐ Lichtschalter einfach ☐ Raumheizung, allgemein ☐ Serienschalter ☐ Warmwasserspeicher, allgemein ☐ Wechselschalter ☐ Miniküche ☐ Relais, Schütz ☐ Starkstromsteckdose NOT IN USE Reserve

Heizung und Klimatisierung

Die individuelle Beheizung und/oder Klimatisierung mittels Betriebsmittel ist laut untenstehenden Ausstattungsoptionen möglich. Mechanische Entlüftungsmöglichkeit ist mittels E-Ventilatoren und auf Wunsch auch mit Fensterklimagerät lieferbar. Für regelmäßige Durchlüftung der Räume muss gesorgt werden. Eine relative Luftfeuchtigkeit von 60 % soll nicht überschritten werden, um Kondensation zu vermeiden!

Ausstattungsoptionen

Ventilator / Hygrostatischer Ventilator
Klimaanlage
E-Konvektor / Heizlüfter
Monoblock Klimagerät Cool/Heat

Bei allen Geräten sind die herstellerseitig vorgeschriebenen Sicherheitsabstände und -hinweise zu berücksichtigen! Die entsprechenden Gebrauchs- und Bedienungsanleitungen werden mit den Containern ausgeliefert.

Wasserinstallation

Zuleitung

Zuführung mittels ½", ¾" oder 1" Rohr
Zuleitung seitlich durch die Containerwand oder vorgerichtet für den Anschluss durch den Boden
Schutzabdeckung bei Werksauslieferung

Verrohrung innen

PP-R Verrohrung (gemäß EN ISO 15874)
Verteilung ohne Zirkulationsleitung
Verrohrung in Aufputz-Ausführung

Warmwasserbereitung

Dezentral, mittels Elektroboiler, Größe je nach Containertype (5, 15, 80, 150 bzw. 300 Liter)

Betriebsdruck

Max. zulässiger Betriebs- bzw. Anschlussdruck 4 bar

Ablaufverrohrung

Das Abwasser wird mit Kunststoff-Rohren DN 50, DN 110 und DN 125 (Außendurchmesser 50, 110 und 125 mm) im Container zusammengefasst, und seitlich durch die Containerwand geführt.
Optional ist der Zusammenschluss innerhalb einer Containeranlage zwischen den Geschossen möglich.
Verrohrung in Aufputz-Ausführung
Schutzabdeckung bei Werksauslieferung

HINWEIS: Für den Anschluss und die Benützung der Wasserinstallationen sind die örtlichen Bestimmungen und gesonderte Auflagen der lokalen Wassernetzbetreiber vom Kunden zu beachten und einzuhalten.

HINWEIS: Sollte der Container bei Temperaturen unter +3°C nicht benutzt werden, muss das gesamte Leitungssystem inkl. Elektroboiler entleert werden (Frostgefahr!). In eventuell verbleibenden Restwasser (z.B. WC Abfluss, Siphon, usw.) muss Frostschutzmittel beigefügt werden, um Frostschäden zu vermeiden. Das Absperrventil an der Wasserzuleitung muss immer geöffnet bleiben.

Ausstattungsoptionen

Allgemeine Ausstattungen

Außen- und Innentreppen
Attika
Bewegungs- und Präsenzmelder
Brandschutzkomponenten 30 / 60 min gemäß EN 13501-2
Datendose RJ45 Cat 6a STP
Insektenschutzgitter für Büro-/ Sanitärfenster und Bürofenster XL
Kabeldurchführung im Paneel / im Dachrahmen
Kabelkanal am Paneel
Lüftungsgerät VL-100
Telefondurchführung im Paneel
Vordach klein / groß
Warmwasserheizkörper

Sanitäreinbauteile

Ausgussbecken aus NIRO inkl. Klapprost
Behindertengerechte Sanitäreinbauteile
Bodenablauf mit Geruchsverschluss
Boiler: 15 l / 80 l / 150 l / 300 l
Druckreduzierventil
Durchlauferhitzer für Handwaschbecken
Duschkabine mit Vorhang
GFK-Waschrinne mit 2 Einzelbecken l = 1.200 mm
GFK-Waschrinne mit 4 Einzelbecken l = 2.400 mm
Feuchtraum-Elektrik
Handwaschbecken aus Keramik
Händetrockner elektrisch
Metallspiegel
Miniküche
NIRO-Waschrinne mit 2 Einzelbecken l = 1.200mm
NIRO-Waschrinne mit 3 Einzelbecken l = 1.800mm
NIRO-Waschrinne mit 4 Einzelbecken l = 2.400mm
Papierhandtuchspender
Sanitäranschluss im Paneel versenkt
Sanitäranschluss über Bodendurchbruch
Sanitärvorbereitungen
Schamwand
Seifenspender
Stop & Go Armatur für Dusche
Stop & Go Armatur für Handwaschbecken
Untertischspeicher 5 l
Urinal
Waschmaschinen-Anschluss
Wasserinstallation (Wasser-Zu- u. Ablauf)
WC Kabine

Lackierung

Lacksystem mit hoher Wetter- und Alterungsbeständigkeit, geeignet für Stadt- und Industrieatmosphäre.

Wandelemente

25 µm Beschichtungsstärke

Rahmen

75-120 µm Beschichtungsstärke

Die Lackierung der oben genannten Teile erfolgt in unterschiedlichen Produktionsarten. Es werden damit RAL-ähnliche Farbtöne erreicht. Für Farbabweichungen im Vergleich zu den RAL-Tönen übernehmen wir keine Gewähr.

Zertifizierung

CE-Kennzeichnung, EN 1090 EXC 2 (Execution Class 2) *
Gost R Zertifizierung **

*. für Containernummer beginnend mit 01, 02, 09, 15, 17, 18, 21
** für Containernummer beginnend mit 20

Sonstiges

Transport

Die Container müssen auf geeigneten LKWs transportiert werden. Dabei ist auf die lokalen Vorschriften zur Ladungssicherung zu achten.

Die Container sind nicht für den Bahntransport geeignet. Die Container müssen im leeren Zustand transportiert werden.

Die Container können auch in Paketen (Transpack) angeliefert werden. Standard-Pakethöhe 648 mm. Vier Stück übereinander gestapelt entsprechen den Außenabmessungen eines fertig montierten Containers.

TP-Pakethöhen (je nach Ausstattung und Containergröße)

864 mm - Standard bei CAH 2.800 mm und 2.960 mm
648 mm - Standard bei CAH 2.591 mm
520 mm - je nach Ausstattung

Handling

Folgende Handling Vorschriften für 10', 16', 20', 24' und 30' Container (aufgebaut bzw. im Paket) sind zu berücksichtigen:

Die 10', 16', 20' und 24' Container bzw. Pakete können mit Stapler (Gabellänge mind. 2.450 mm, Gabelbreite min. 200 mm) oder mit Kran gehoben werden. Die Seile sind an den oberen Containerecken (bei 10', 16', 20') bzw. Augenschrauben/Kranösen (24') zu befestigen. Der Winkel zwischen dem Hebeseil und der Horizontalen muss mindestens 60° betragen (Abb. 1 bzw. Abb. 3). Die erforderliche Seillänge bei einem 20' Container beträgt mindestens 6,5 m.
Das Handling mit Spreader ist konstruktionsbedingt nicht möglich!
Die Container dürfen beim Handling nicht beladen sein.
Es dürfen nur einzelne Container bzw. Pakete gehoben werden.
Zwischen den einzelnen Paketen müssen je 4 Stk. „Stacking Cones" (in die Containerecken) bei 10', 16' und 20' und je 2 Stk. Spannkeile bei 16' und 20' (auf die Dachlängsträger pro Seite 1 Stk. – Abb. 2) bzw. je 4 Stk. Spannkeile bei 24' (auf die Dachlängsträger pro Seite 2 Stk. – Abb. 4) eingesetzt werden.
Auf das oberste Paket darf keine zusätzliche Last gestellt werden!
Es dürfen maximal 5 Pakete übereinander gestapelt werden. Mögliche Pakethöhen siehe 8.1

Aufbau / Montage / Statik / Wartung

Allgemeines

Jeder einzelne Container muss auf bauseits beigestellten Fundamenten mit mindestens 4 Auflagepunkten bei 10' Containern, 6 Auflagepunkten bei 16' und 20' Containern und mindestens 8 Auflagepunkten bei 24' Containern aufgesetzt werden. Die Fundamentdimension ist den örtlichen Verhältnissen, den Normen und der Frosttiefe unter Berücksichtigung der Bodenbeschaffenheit und der maximal auftretenden Belastungen anzupassen. Die Niveaugleichheit der Fundamente ist Voraussetzung für eine störungsfreie Montage und den einwandfreien Stand der Gesamtanlage. Sollten die Auflagepunkte nicht waagrecht ausgerichtet sein, müssen diese in Breite des Rahmenprofils unterlegt werden. Die Ausführung der Fundamente muss einen freien Ablauf von Regenwasser und ausreichende Unter- bzw. Hinterlüftung gewährleisten. Das Eingraben oder Überdecken des Bodenrahmens ist nicht zulässig!

Bei der Aufstellung bzw. Anordnung der Container(anlagen) ist auf die Nutzlasten und die regionalen Gegebenheiten (z.B. Schneelast, Windlast) Bedacht zu nehmen. Nach dem Entfernen der Transportabdeckungen müssen die Bohrungen im Bodenrahmen mit Silikon abgedichtet werden. Verpackungen und Transportabdeckungen sind vom Kunden zu entsorgen.

Anordnungsmöglichkeiten mehrerer Container

Einzelne Container können wahlweise nebeneinander, hintereinander oder übereinander unter Berücksichtigung der Aufbauhinweise und der maximalen Nutzlasten zusammengestellt werden. Die Anordnungsmöglichkeiten der Container sind gemäß Anhang zu beachten.

Für den Fall, dass die Container in einer anderen als den im Anhang angeführten Anordnungsmöglichkeiten und deren Kombinationen zusammengestellt werden, können keine Angaben über die höchstzulässigen Nutz-, Schnee- und Windlasten abgegeben werden. Wir empfehlen Ihnen grundsätzlich, davon Abstand zu nehmen oder in Abstimmung mit dazu befugten Fachleuten allenfalls weitere Absicherungen (Abspannungen, Verschraubungen, Abstützungen etc.) und/oder Ertüchtigungen vorzunehmen.

Die Container müssen exakt übereinandergestapelt werden. Dafür sind die speziellen CTX-Zentrierelemente (Stacking Cones) und Spannkeile erforderlich.

Das Containerdach ist nicht zur Lagerung jeglicher Art geeignet.

Die Montageanleitungen und Wartungshinweise von CONTAINEX sind zu beachten und werden auf Wunsch übermittelt. Gebrauchsanweisungen sind im Container beigelegt und sind zu beachten.

Vor dem Beginn der Arbeiten hat eine Gefährdungsanalyse gemäß den örtlichen Gegebenheiten und den vor Ort geltenden Bestimmungen zu erfolgen. Notwendige Maßnahmen sind durch das Montagepersonal umzusetzen. Insbesondere bei Arbeiten am Containerdach haben Sicherungsmaßnahmen gegen das Abstürzen von Personen zu erfolgen.

Sanitäranschlüsse

Nach dem Wasseranschluss muss der gesamte Wasserkreislauf nochmals auf Dichtheit überprüft werden (ev. Lockerungen durch den Transport). Die Wasserleitungen sind bei Inbetriebnahme und nach längeren Stehzeiten durchzuspülen.

CONTAINEX schließt jegliche Gewährleistung für Schäden, die aus einer nicht ordnungsgemäßen Aufstellung resultieren, aus. Die Haftung für Folgeschäden ist grundsätzlich ausgeschlossen.

Weitere technische Angaben auf Anfrage.

Behördliche und gesetzliche Auflagen betreffend Lagerung, Aufstellung und Benützung der Container sind vom Kunden zu beachten.

Die Eignung der Container (-anlage) und des eventuell mitgelieferten Zubehörs (z. B. Treppen, Klimageräte etc.) für den geplanten Verwendungszweck ist vom Kunden zu prüfen.

Technische Änderungen, Druck-, Satzfehler sowie Irrtümer vorbehalten.

Anhang

Anordnungsmöglichkeiten für Containeranlagen bestehend aus BM/SA 10', 16', 20'; max. CAH 2,96m

Containeranzahl (SxLxH); Stirnseiten (S) x Längsseiten (L) x Höhe (H)

| 1-geschoßig | | Die Container können beliebig aneinandergereiht oder einzeln aufgestellt werden.
Es dürfen dabei beliebig große Räume gebildet werden. |
| --- | --- | --- |
| 2-geschoßig | Einreihige Containeranlagen (Anzahl der Längsseiten = 1) | |
| | | Die abgebildeten 2.geschoßigen Containeranlagen können beliebig aneinandergereiht oder einzeln aufgestellt werden.
Die aussteifenden Außenwände dürfen jedoch nicht entfernt werden (maximale Raumgröße daher 4x1 Container).

Lage der notwendigen aussteifenden Wände
Aussteifende Wände strichliert dargestellt. Innenräume frei |
| | Mehrreihige Containeranlagen (Anzahl der Längsseiten ≥ 2) | |
| | | Ab einer min. Größe von 2x2x2 Container ist eine Erweiterung der Anlage in jeder Richtung möglich.
Es dürfen dabei beliebig große Räume gebildet werden. |
| 3-geschoßig | | Die abgebildeten 3.geschoßigen Containeranlagen können beliebig aneinandergereiht oder einzeln aufgestellt werden.
Die aussteifenden Außenwände dürfen jedoch nicht entfernt werden (maximale Raumgröße daher 4x2 Container).

Lage der notwendigen aussteifenden Wände
Aussteifende Wände strichliert dargestellt. Die Paneelwand in den Obergeschoßen sind über einer Paneelwand im darunterliegenden Geschoß zu platzieren. |

Anordnungsmöglichkeiten für Containeranlagen bestehend aus BM/SA 24'; max. CAH 2,96m

Containeranzahl (SxLxH); Stirnseiten (S) x Längsseiten (L) x Höhe (H)

| 1-geschoßig | Die Container können beliebig aneinandergereiht oder einzeln aufgestellt werden.
Es dürfen dabei beliebig große Räume gebildet werden. | |
| --- | --- | --- |
| 2-geschoßig | Einreihige Containeranlagen (Anzahl der Längsseiten = 1) | |
| | 2x1x2 | 3x1x2 |
| | Die abgebildeten 2.geschoßigen Containeranlagen können beliebig aneinandergereiht oder einzeln aufgestellt werden.
Die aussteifenden Außenwände dürfen jedoch nicht entfernt werden (maximale Raumgröße daher 3x1 Container). | |
| | Lage der notwendigen aussteifenden Wände
Aussteifende Wände strichliert
dargestellt. Innenräume frei
2x1 3x1 | |
| | Mehrreihige Containeranlagen (Anzahl der Längsseiten ≥ 2) | |
| 3-geschoßig | Ab einer min. Größe von 2x2x2 Container ist eine Erweiterung der Anlage in Längsrichtung möglich.
Es dürfen dabei beliebig große Räume gebildet werden. | |
| | Ab einer min. Größe von 3x2x2 Container ist eine Erweiterung der Anlage in jeder Richtung möglich.
Es dürfen dabei beliebig große Räume gebildet werden. | |
| 3-geschoßig | Die abgebildeten 3.geschoßigen Containeranlagen können beliebig aneinandergereiht oder einzeln aufgestellt werden.
Die aussteifenden Außenwände dürfen jedoch nicht entfernt werden (maximale Raumgröße daher 3x2 Container).
Lage der notwendigen aussteifenden Wände
Aussteifende Wände strichliert
dargestellt. Die Paneelwand in den Obergeschossen sind über einer Paneelwand im darunterliegenden Geschoß zu platzieren.
3x1 3x2 | |

Anordnungsmöglichkeiten für Containeranlagen mit VC 16', 24'; max. CAH 2,96m

Containeranzahl (SxLxH); Stirnseiten (S) x Längsseiten (L) x Höhe (H)

| 1-geschoßig | | | | Die Container können beliebig aneinandergereiht oder einzeln aufgestellt werden.
Es dürfen dabei beliebig große Räume gebildet werden. | | |
| --- | --- | --- | --- | --- | --- | --- |
| 2-geschoßig | Einreihige Containeranlagen (Anzahl der Längsseiten = 1) | | | | | |
| | 2x1x2 3x1x2 4x1x2 | | | Die abgebildeten 2.geschoßigen Containeranlagen können beliebig aneinandergereiht oder einzeln aufgestellt werden.
Die aussteifenden Außenwände dürfen jedoch nicht entfernt werden (maximale Raumgröße daher 4x1 Container).

Lage der notwendigen aussteifenden Wände
Aussteifende Wände strichliert dargestellt. Innenräume frei | | |
| | Mehrreihige Containeranlagen (Anzahl der Längsseiten ≥ 2) | | | | | |
| | 2x1 3x1 4x1 | | | Ab einer min. Größe von 2x2x2 Container ist eine Erweiterung der Anlage in jeder Richtung möglich.
Es dürfen dabei beliebig große Räume gebildet werden. | | |
| 3-geschoßig | 3x1x3 4x2x3 | | | Die abgebildeten 3.geschoßigen Containeranlagen können beliebig aneinandergereiht oder einzeln aufgestellt werden.
Die aussteifenden Außenwände dürfen jedoch nicht entfernt werden (maximale Raumgröße daher 4x2 Container).

Lage der notwendigen aussteifenden Wände
Aussteifende Wände strichliert dargestellt. Die Paneelwand in den Obergeschossen sind über einer Paneelwand im darunterliegenden Geschoss zu platzieren. | | |

Allgemeiner Fundamentplan für Container

Das Fundament ist entsprechend den örtlichen Verhältnissen, Normen und der Frosttiefe unter Berücksichtigung der Bodenbeschaffenheit und der maximal auftretenden Belastungen anzupassen. Die diesbezüglichen Maßnahmen sind vom Kunden vorzunehmen.

| Fundamentplan | | 1 alle Miete in cm
1 alle Fundamentbelastungen in cm
2 Die Fundamentfliefe ist von der jeweiligen Bodenstruktur abhängig
an: anzuwendende erforderliche Containeraufstandspunkte |
| --- | --- | --- |
| | Papierformat: A4 | |

FUNDAMENTBELASTUNG Funktional mit Standard Nutzlasten BMSA-24-30.dvg 1. die in gereinigtem Contaminierungs- 2. die in gereinigtem Contaminierungs- 3. die in gereinigtem Contaminierungs-

Bei Verwendung der doppelten Anzahl an Bodenquerträgern inkl. Unterfütterung ist ein Streifenfundament zu erstellen.

age sind bei den innen liegenden Fundamenten erhöhte Belastungen - wie dargestellt - zu berücksichtigen.

Hinweis bei 24': Bei offenen Längsverbindungen ist die Verwendung eines Stützpfeilers zwingend vorgeschrieben. Der Stützpfeiler darf beliebig zwischen den angegebenen Werten auf einem zusätzlichen Fundamentpunkt positioniert werden.

Allgemeiner Fundamentplan für Verbindungscontainer

Das Fundament ist entsprechend den örtlichen Verhältnissen, Normen und der Frosttiefe unter Berücksichtigung der Bodenbeschaffenheit und der maximal auftretenden Belastungen anzupassen. Die diesbezüglichen Maßnahmen sind vom Kunden vorzunehmen.

Bei einer Containeranlage sind bei den innen liegenden Fundamenten erhöhte Belastungen - wie dargestellt - zu berücksichtigen.

Allgemeine Technische Beschreibung auf Deutsch. Andere Sprachfassungen liegen in der Verkaufsmappe.

DE_Technische Beschreibung CLASSIC Line - Standard 202506.pdf

bodenblech.pdf

Infoblatt

Bodenblech - Blindboden
