GFK CONTAINEX

Infoblatt Hep₂O - System für GFK Mehrfach WT

Containerart: SA

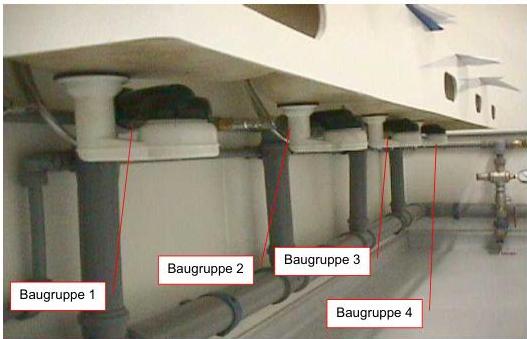

Hep2o - System für GFK Mehrfach WT mit 4 Einzelbecken (20' SA-Ctr.)

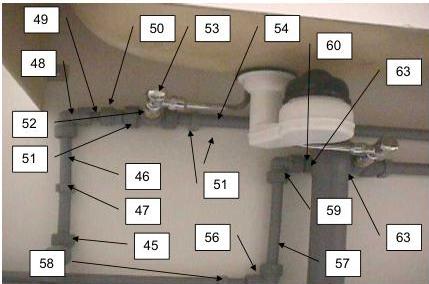

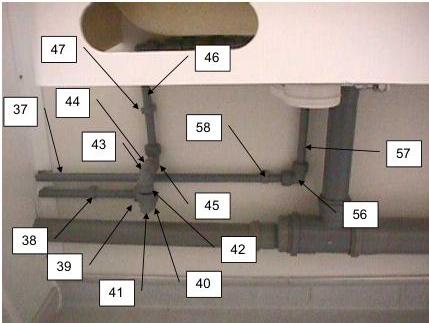

Baugruppe 1

Position	Bezeichnung
38	Clip DM 16 mm
39	Winkel 90 Grad
40	Rohr DM 16 mm
41	Winkel 90 Grad
42	Rohr DM 16 mm
43	Winkel 90 Grad
44	Rohr DM 16 mm
45	Winkel 90 Grad
46	Rohr DM 16 mm
47	Clip DM 16 mm
48	Winkel 90 Grad
49	Rohr DM 16 mm
50	Reduziernippel 20 x 16
51	T-Stück 20 x 16 x 20
52	Übergangssteckmuffe 16 x 1/2"

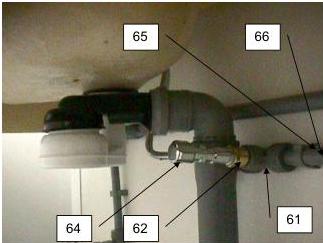

Position	Bezeichnung
---	---
53	Eckventil
54	Rohr DM 20 mm
55	Clip und Tragschale DM 20 mm
56	T-Stück
57	Rohr DM 16 mm
58	Clip und Tragschale DM 16 mm
59	Winkel 90 Grad
60	Reduziernippel 20 x 16
61	T-Stück 20 x 16 x 20
62	Übergangsmuffe 16 x ½"
63	Rohr DM 16 mm
64	Eckventil
65	Clip und Tragschale DM 16 mm
66	Rohr DM 16 mm

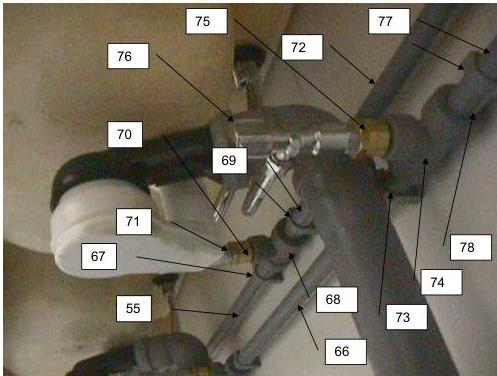

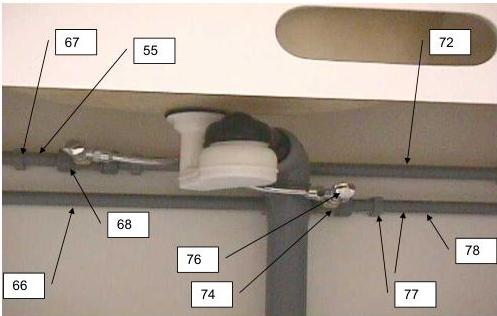

2 Baugruppe 2

Position	Bezeichnung
67	Clip DM 16 mm
68	T-Stück 20 x 16 x 20
69	Clip und Tragschale DM 20 mm
70	Übergangssteckmuffe 20 x 3/4"
71	Eckventil
72	Rohr DM 20 mm
Position	Bezeichnung
---	---
73	Clip DM 20 mm
74	T-Stück 20 x 16 x 20
75	Rohr DM 16 mm
76	Übergangssteckmuffe 20 x 3/4"
77	Clip und Tragschale DM 20 mm
78	Rohr DM 20 mm

4

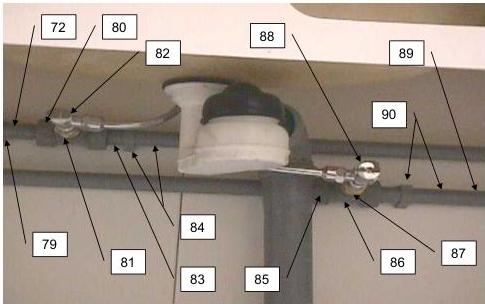

Baugruppe 3

Position	Bezeichnung
79	Clip DM 20 mm
80	T-Stück 20 x 16 x 20
81	Übergangssteckmuffe 16 x 1/2"
82	Eckventil
83	Rohr DM 20 mm
84	Clip und Tragschale DM 20 mm
Position	Bezeichnung
---	---
85	Clip DM 20 mm
86	T-Stück 20 x 16 x 20
87	Übergangssteckmuffe 16 x 1/2"
88	Eckventil
89	Rohr DM 20 mm
90	Clip und Tragschale DM 20 mm

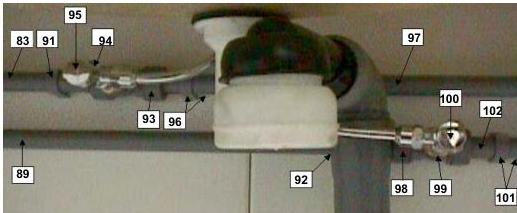

Baugruppe 4

Position	Bezeichnung
91	Clip DM 20 mm
92	Clip DM 20 mm
93	T-Stück 20 x 16 x 20
94	Übergangssteckmuffe 16 x 1/2"
95	Eckventil
96	Clip und Tragschale DM 20 mm
Position	Bezeichnung
---	---
97	Rohr DM 20 mm
98	T-Stück 20 x 16 x 20
99	Übergangssteckmuffe 16 x 1/2"
100	Eckventil
101	Clip und Tragschale DM 20 mm
102	Rohr DM 20 mm
