MAUDERER

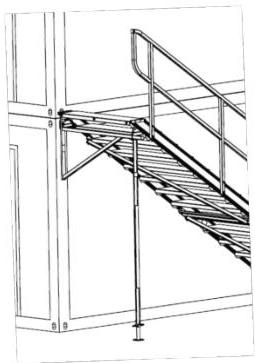

Aufbau- und Nutzungsanweisung von Containertreppen Stütze für Treppenkonsole

Erweiterung für CT-1-xxx-xxx und CT-3-xxx-xxx

Containerhöhe: 2,6m; 2,8m; 2,96m Treppenbreite: 1,0m; 1,2m

Stand: Treppenkonsolenstütze 01.2016 MAUDERER

1 Inhalt

1 Inhalt... 2 2 Verwendung... 3 2.1 Informationen zu dieser Anleitung... 3 2.1.1 Aufbau von Gefahren- und Warnhinweisen... 3 2.1.2 Symbole und Schreibweisen... 3 2.2 Gebrauch dieser Anleitung... 4 2.3 Bestimmungsgemäße Verwendung... 4 3 Allgemeine Sicherheitshinweise... 5 3.1 Persönliche Schutzausrüstung... 5 4 Voraussetzungen vor dem Aufbau der Containertreppen... 6 5 Benötigtes Material... 7 5.1 Benötigtes Werkzeug... 7 5.2 Aufbaumaterial... 7 6 Stütze für Treppenkonsole auf- und abbauen... 8 6.1 Stütze für Treppenkonsole aufbauen... 8 6.2 Aufbau der Stützen... 8 6.3 Containertreppe abbauen... 10 7 Wartung... 11 7.1 Überprüfung der Konsolenbefestigung... 11 7.2 Service, Lagerung... 11 8 Entsorgung... 12 8.1 Allgemeines... 12 8.2 Entsorgung... 12

05/15 Containertreppen Seite 2 von 12 MAUDERER

2 Verwendung

2.1 Informationen zu dieser Anleitung

2.1.1 Aufbau von Gefahren- und Warnhinweisen

Die folgenden Hinweise machen auf die verschiedenen Gefahrenstufen aufmerksam

• GEFAHR! → Bei hohem Risiko, insbesondere, wenn die Gefahr einer schweren Körperverletzung oder Tod drohen.
• WARNUNG! → Bei mittlerem Risiko, wenn die Nichtbeachtung der Hinweise zu einer Körperverletzung führen kann
• VORSICHT! → Bei geringem Risiko. Das Nichtbefolgen dieser Hinweis kann zu einer leichten Körperverletzung oder zu umfangreichen Sachschäden führen.
• HINWEIS! → Bei geringem Risiko. Das Nichtbefolgen dieser Hinweise kann zu Sachschäden führen

2.1.2 Symbole und Schreibweisen

Tabelle 1: Symbole und Schreibweisen

i Dieses Symbol steht für technische Erfordernisse, die besonders beachtet werden müssen.

05/15

Containertreppen

Seite 3 von 12 MAUDERER

2.2 Gebrauch dieser Anleitung

Diese Aufbauanleitung enthält alle erforderlichen Informationen für die bestimmungsgemäße Verwendung und den Aufbau der zusätzlichen Stütze für Treppenkonsolen an Containertreppen. Die Aufbauanleitung gilt als Bestandteil des Produkts. Sie muss jederzeit zugänglich sein und muss in der Nähe der Containertreppen aufbewahrt werden.

2.3 Bestimmungsgemäße Verwendung

Die Containertreppen sind nach Eurocode 9, DIN EN 1999: Bemessung und Konstruktion von Aluminiumbauten ausgelegt und entsprechen den Vorschriften der DIN EN ISO 14122 (Teil1-3).

Die Containertreppen dürfen nur als temporäre Zugänge zum Erreichen von Arbeitsplätzen bei Bauarbeiten verwendet werden und nur im Zusammenhang mit nicht öffentlich zugänglichen Baustellen. Eine andere, darüber hinausgehende Benutzung, gilt als nicht bestimmungsgemäß, insbesondere wenn es sich beispielsweise um Publikumsverkehr handelt.

Die Funktion der Treppe darf nicht durch unsachgemäße Handhabung oder Verschmutzung eingeschränkt werden.

Die Treppenanlage muß im Winter bei Schneefall vor Benutzung geräumt werden.

Die folgenden Lasten dürfen nicht überschritten werden:

Belastungen Treppe: Flächenlast 2 kN/m² Einzellast 1,5 kN (auf eine Fläche von 100*100mm) Maximallast 7,5 kN (750kg oder 5 Personen)

Belastungen Laufsteg: Flächenlast 2 kN/m² Maximallast 5 kN pro Laufsteg

Warnung! Verletzungsgefahr

Der Durchgang und der Aufenthalt unter der Containertreppe ist nicht gestattet. Es besteht eine erhöhtes Verletzungsrisiko vorallem im Kopfbereich. Es ist auf der Baustelle ein entsprechender Hinweis anzubringen oder eine entsprechende Absperrung vorzusehen.

05/15

Containertreppen

Seite 4 von 12 MAUDERER

3 Allgemeine Sicherheitshinweise

• Nur unbeschädigte Originalbauteile verwenden.
• Am Produkt keinerlei Veränderung vornehmen, welche die Funktion oder die Sicherheit beeinträchtigen.
• Bei allen Arbeiten die geltenden Regeln der Technik, die Betriebssicherheitsverordnung (BetrSichV) sowie Informationen, Regeln und Vorschriften der Berufsgenossenschaften beachten.
• Darauf achten, dass für die Montage der Containertreppen das Personal durch PSA (Persönliche Schutzausrüstung) gesichert ist (s. Kapitel 3.1).
• Bauteile der Containertreppen nicht in oder auf aggressiven Medien lagern.
• Vor dem Aufbau darauf achten, dass alle benötigten Teile und Werkzeuge vorhanden sind.

3.1 Persönliche Schutzausrüstung

Beim Aufbau der Containertreppen muss folgende Schutzeinrichtung getragen werden.

• Schutzhelm
• Sicherheitsschuhe
• Sicherheitshandschuhe

05/15

Containertreppen

Seite 5 von 12 MAUDERER

4 Voraussetzungen vor dem Aufbau der Containertreppen

• Containeranlage muss auf entsprechend vorbereiteten Fundamenten stehen und nivelliert sein.
• Containertreppen- und Stützenfundamente müssen den Fundament-Plänen für die vorgesehene Ausführung entsprechen.
• Die Fundamente für die Containertreppen müssen das exakt gleiche Niveau haben wie die Unterkante der Containeranlage an die das Aufgangsmodul vorgesehen ist.

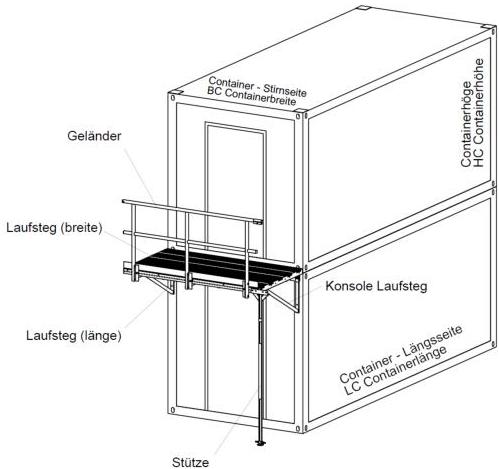

Abb. 1: verwendete Begriffe

05/15

Containertreppen

Seite 6 von 12 MAUDERER

5 Benötigtes Material

5.1 Benötigtes Werkzeug

Um einen Reibungslosen Aufbau der Stützen zu gewährleisten, ist folgendes Werkzeug nötig:

• Schraubenschlüssel Ring/Gabelschlüssen Größen: 19mm, 17mm, 13mm (2x).
• Wasserwaage
• Aufstiegshilfen (z.B. Leiter Typ Mauderer 985)
• Drehmomentschlüssel

5.2 Aufbaumaterial

Es entsprechend der Containeraussenhöhe gibt es zwei Stützen zur Auswahl:

1.) 2-761019 Stütze Treppenkonsole 1 CTST für HC=2,6m und HC=2,8m 2.) 2-761022 Stütze Treppenkonsole 1 CTST für HC=2,96m

05/15

Containertreppen

Seite 7 von 12 MAUDERER

6 Stütze für Treppenkonsole auf- und abbauen

6.1 Stütze für Treppenkonsole aufbauen

i Vor jedem Aufbau alle Teile auf eventuelle Schäden bzw. Verschleiß untersuchen. Beschädigte oder verschlissene Teile auswechseln

6.2 Aufbau der Stützen

GEFAHR! Verletzungsgefahr

Für Container, die an der Container-Kran-Ecke nicht die nötige Lastaufnahme für eine Treppenkonsole bieten (entsprechende Vorgaben des Containerherstellers sind zu beachten!) sind zur Aufnahme der horizontalen Kräfte diese Stützen für Treppenkonsolen notwendig.

Beim nachträglichen Anbau der Treppenkonsolenstütze ist zu Prüfen ob im Bereich wo die Stütze montiert werden soll bereits eine Gegenplatte am Treppenauflagewinkel befestigt ist. (Abb. 2). Dieser ist zu demontieren und kann an dem Gegenseitigem Treppenauflagewinkel montiert werden.

Abb. 2: Gegenplatte am Treppenauflagewinkel und der Treppenkonsole

05/15 Containertreppen Seite 8 von 12 MAUDERER

Die komplette Treppenkonsolenstütze besteht aus 3 Teilen: 1.) Stützenspindel 5-120513 2.) Stützenrohr mit Auflageplatte 2-761021 bzw. 2-761023 3.) Stützen Schraubenset 2-769012

Abb. 3: 1.) Fußspindel

Abb. 5: 3.) Schraubensatz für Treppenkonsolenstütze

Abb. 4: 2.) Stützenrohr (oben unten)

| Nr. | Name | Artikel | Benennung | B 1/2 B 1/2 | Material | Kohmaterial | Lg. | Gewicht

pro Stück | | --- | --- | --- | --- | --- | --- | --- | --- | --- | | 1 | 4 | D985-M8-8-A2K | 5kt Mutter willisschernd | | Stahl 8.8 A2K | | | 0,001 kg | | 2 | 4 | D125A-8.4-140HV-A2K | Scheibe | | Stahl 140 HV A2K | | | 0,000 kg | | 3 | 2 | D933-M8x75-8.8-A2K | 5kt-Schraube | | Stahl | | | 0,005 kg |

05/15

Containertreppen

Seite 9 von 12 MAUDERER

Die Treppenkonsolenstütze entsprechend der Abb. 6 mit den 2 Bolzen durch den Treppenauflagewinkel zu verbinden (Anzugmoment ca.7 Nm)

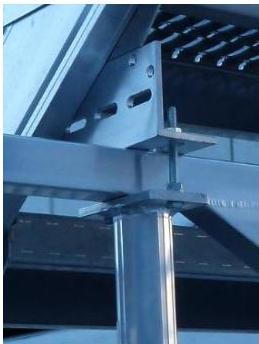

Abb. 6: Anbindung der Stütze an den Treppenauflagewinkel

6.3 Containertreppe abbauen

i

• Die Containertreppe in umgekehrter Reihenfolge abbauen.
• Nach jedem Abbau alle Teile der Containertreppe auf eventuelle Schäden bzw. Verschleiß untersuchen.
• Beschädigte oder verschlissene Teile auswechseln.

05/15

Containertreppen

Seite 10 von 12 MAUDERER

7 Wartung

7.1 Überprüfung der Konsolenbefestigung

WARNUNG! Verletzungsgefahr

Der Konsolenträger kann sich bei unsachgemäßer Befestigung vom Container lösen.

Die Platte muß so festgeschraubt sein, dass sich der Schriftzug TOP oben befindet!

Es ist unbedingt darauf zu achten, dass sich der Schlitz in horizontaler Lage befindet!

Nach der ersten Nutzungswoche ist der feste Sitz der Konsolenbefestigung zu Überprüfen!

Im weiteren Nutzungsverlauf ist der feste Sitz der Konsolenbefestigung anfangs monatlich und später halbjährlich zu Überprüfen!

7.2 Service, Lagerung

• Die meisten teile der Containertreppe sind wartungsfrei ausgelegt.
• Die Containertreppen sind regelmäßig, jedoch mind. alle 2 Monate auf einwandfreien Zustand hin zu prüfen, insbesondere auf Beschädigungen an tragenden oder sicherheitsrelevanten Teilen (z.B. Konsolenbefestigung, Konsolen, Geländer usw.) ist zu achten.
• Alle beweglichen Teile sind spätestens jährlich, im Bedarfsfall jedoch früher, zu schmieren.
• Die Bauteile der Containertreppe dürfen nicht in aggressiver Umgebung (Streusalz, Zement usw.) gelagert werden.
• Sämtliche Prüfungen und Reparaturen an der Containertreppe werden im Rahmen des Produktservices vom Hersteller übernommen.
• Servicenummer: +49 8381 9204-0
• E-Mail: service@mauderer.de

05/15

Containertreppen

Seite 11 von 12 MAUDERER

8 Entsorgung

8.1 Allgemeines

Die Komponenten der Containertreppe müssen fachgerecht entsorgt werden, wenn sie nicht mehr benötigt werden.

Bei der Entsorgung des Produkts ist der Rückgewinnung der Rohstoffe Vorrang einzuräumen (gemäß Richtlinie 75 / 439 / EWG, geändert durch 87 / 101 / EWG).

8.2 Entsorgung

Die Containertreppe besteht zu einem großen Teil aus wiederverwertbaren Materialien.

Bei der Entsorgung sind die länderspezifischen Entsorgungsvorschriften zu beachten.

• Containertreppe reinigen.
• Alle lösbaren Komponenten von der Containertreppe entfernen.
• Komponenten aus verschiedenen Materialtypen in Einzelteile zerlegen.
• Zerlegte Elemente nach Materialtypen sortieren.
• Materialtypen gemäß den örtlichen Vorschriften fachgerecht entsorgen.

Mauderer Alutechnik GmbH Goßholzer Straße 44 88161 Lindenberg/Allgäu Telefon: +49(0)8381/9204-0 E-Mail: info@mauderer.de www.mauderer.de
