Außentreppencontainer

CLASSIC 3m Breite

1 Allgemeine Beschreibungen

CONTAINEX-Außentreppencontainer sind eigenständige Container, welche beliebig miteinander und mit Containeranlagen kombiniert werden können um aufwendige Montagearbeiten der Treppe auf einer Baustelle zu vermeiden.

Die Prüfung, ob der Außentreppencontainer mit allen seinen Produktparametern und Eigenschaften für den geplanten Verwendungszweck geeignet ist, obliegt dem Kunden.

In diesem Infoblatt finden Sie die wichtigsten Informationen des Treppensystems und der Container. Am Ende sind einige Anordnungsmöglichkeiten aufgelistet, welche als Überblick dienen sollen.

1.1 Containertreppensystem

• Mit integrierten Stahlaußentreppen => somit ist die Treppe im Containerrahmen bereits vormontiert
• Keine aufwendige Montage bzw. Demontage vor Ort erforderlich
• Das Containertreppensystem besteht aus 2 Modulen:
• Modul A
• Treppenmodul (ohne Überdachung)
• Verwendung für Erdgeschoße und Zwischengeschoße
• Modul B
• Podestmodul (mit Überdachung)
• Verwendung für das oberste Geschoß

Modul A

Modul B

Beide Module bestehen aus einem flexiblen Geländer System. Mit wenigen Handgriffen lässt sich das Geländer entfernen und somit ist ein Zugang von jeder Seite möglich.

CONTAINEX

Version 11/2024 CONTAINEX | Außentreppencontainer CLASSIC 3m Breite 25.11.2024

2-geschoßig gestapelt

3-geschoßig gestapelt

2 Montage und Handling

• Die einzelnen Module können bis zu 3-hoch gestapelt werden. (EG+1.OG+2.OG)
• Die Verladung / das Handling ist nur mit Kran möglich. (keine Staplertaschen)

3 Parameter des Containers

• Containergröße: 20'
• Containeraußenhöhe 2800 mm / 2960 mm
• Farben gemäß CTX-RAL Karte
• Keine Paneele
• Keine Wärmedämmung
• Keine Elektrik

4 Parameter der Treppe

• Stahltreppe mit Podest
• Material Stufen, Boden, Podest:
• 3,0 mm S250 GD (verzinktes Lochblech, nicht lackiert)
• Absturzsicherung mit Geländer
• Geländer:
• Holme und Handläufe aus Stahl-Rechteckrohrprofilen in Container-RAL-Farbe
• Ausfüllung zwischen Holmen und Handläufen mit verzinktem Stahl-Lochblech, nicht lackiert
• Geländer-Oberkante = 1100 mm über FOK
• Lichte Breite zwischen Handläufen:
• 1220 mm
• Laufbreite:
• 1200 mm
• Rutschfestigkeit bei Podest und Stufen R10 V10
• Steinsturz-Blech bei Podesten vorhanden

CONTAINEX

Seite 2 von 4 CONTAINEX | Außentreppencontainer CLASSIC 3m Breite 25.11.2024

4.1 Lasten

• Nutzlast als Flächenlast
• $\mathrm{q_k} = 5,00\mathrm{kN / m^2}$
• Nutzlast als Einzellast
• $\mathrm{Q_k} = 4,00\mathrm{kN}$
• Holmlast Geländer
• 1,00 kN/m
• Charakteristische Schneelast am Boden
• $\mathrm{s_k} = 2,50\mathrm{kN / m^2}$

5 Anordnungsmöglichkeiten

Bei der Positionierung des Außentreppencontainers sind die Anordnungsmöglichkeiten der Technischen Beschreibung für BM/SA/VC zu beachten.

Die Außentreppencontainer sind über alle möglichen Containerecken der Dachgruppe und C-Laschen mittels Außen-/ oder Innenspannschrauben mit der Containeranlage zu verbinden.

Die Außentreppencontainer sind untereinander (geschoßübergreifende vertikale Verbindung) über alle möglichen Containerecken der Dachgruppe und Bodengruppe mittels Außenspannschrauben vertikal zu verbinden.

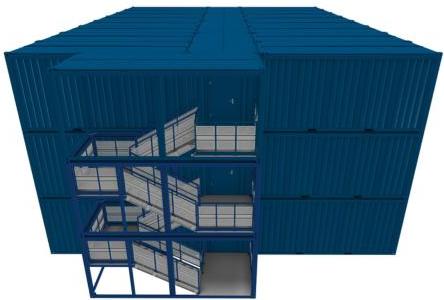

Bild A: Außentreppencontainer längsseitig verbunden

CONTAINEX Seite 3 von 4 CONTAINEX | Außentreppencontainer CLASSIC 3m Breite 25.11.2024

Bei längsseitiger Anordnung des Außentreppencontainers an die Containeranlage ist das Geländer gemäß der Anleitung Geländer Adapterkit anzuordnen.

Hinweis: Produktion ausschließlich bei ARCONT und CS-CONT möglich!
