Cont-Maáskizzen1.pdf

Alu-Containertreppen und -Laufstege

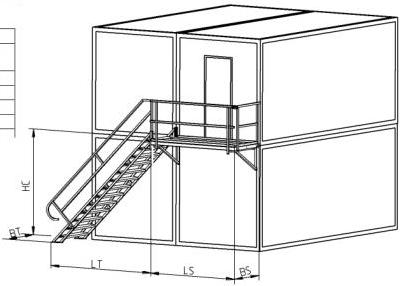

Variante: Treppe längsseitig, Laufstege stirnseitig

Länge Steg LSAußenbreite Treppe BTAusladung Treppe LT
Containerhöhe HC = 2591mm
Treppenneigung 45°
Treppeninnenbreite 1000mm3620mm1170mm2864mm
Containerhöhe HC = 2591mm
Treppenneigung 45°
Treppeninnenbreite 750mm3380mm920mm2864mm
Containerhöhe HC = 2591mm
Treppenneigung 36°
Treppeninnebreite 1000mm3620mm1170mm3930mm
Containerhöhe HC = 2800mm
Treppenneigung 45°
Treppeninnenbreite 1000mm3620mm1170mm3073mm
Containerhöhe HC = 2800mm
Treppenneigung 45°
Treppeninnenbreite 750mm3380mm920mm3073mm
Containerhöhe HC = 2800mm
Treppenneigung 36°
Treppeninnenbreite 1000mm3620mm1170mm4215mm

Seite 1 von 1 Variante: nur Laufsteg

Containerbreite BC2438mm
Steglänge LS2420mm
Stegbreite BS1080mm

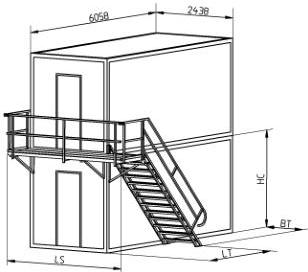

Variante: Treppe und Laufsteg längsseitig

Containerhöhe HC2591mm
Steglänge LS2420mm
Stegbreite BS1080mm
Treppenlänge (45°)LT2864mm
Treppenlänge (36°)LT3930mm
Treppenbreite (750) TB920mm
Treppenbreite (1000) TB1170mm
Containerhöhe HC2800mm
------
Steglänge LS2420mm
Stegbreite BS1080mm
Treppenlänge (45°)LT3073mm
Treppenlänge (36°)LT4215mm
Treppenbreite (750) TB920mm
Treppenbreite (1000) TB1170mm

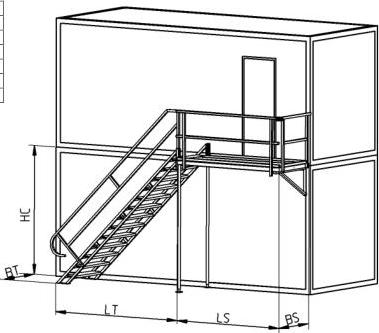

Seite 2 von 2 Variante: Treppe und Laufsteg stirnseitig

Containerhöhe HC2591mm
Steglänge LS2420mm
Stegbreite BS1080mm
Treppenlänge (45°)LT2864mm
Treppenlänge (36°)LT3930mm
Treppenbreite (750) TB920mm
Treppenbreite (1000) TB1170mm
Containerhöhe HC2800mm
------
Steglänge LS2420mm
Stegbreite BS1080mm
Treppenlänge (45°) LT3073mm
Treppenlänge (36°)LT4215mm
Treppenbreite (750) TB920mm
Treppenbreite (1000) TB1170mm

Seite 3 von 3
