Container - Treppensystem nach Eurocode

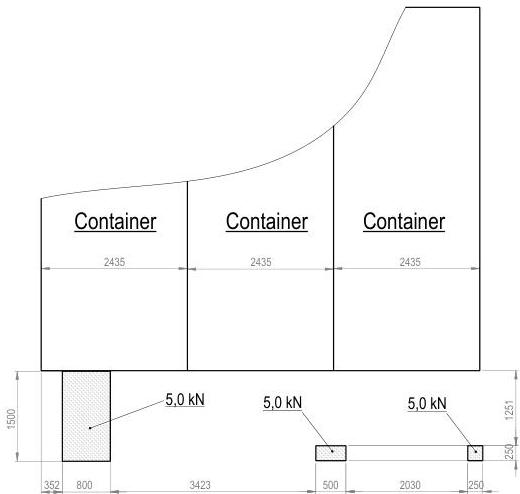

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

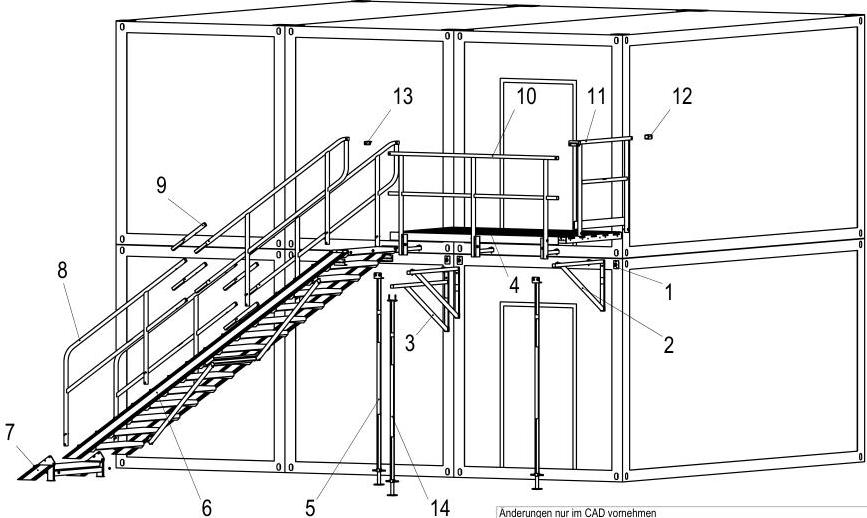

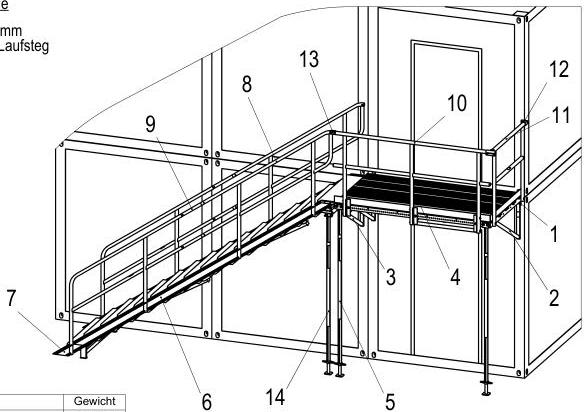

POS	Stck	Artikel-Nr.	Benennung	Gewicht
1	3	2-760230	Konsolenbefestigung Bürocontainer	0,632 kg
2	2	2-760972	Konsole Laufsteg; BL 1,38m	4,569 kg
3	1	2-760973	Konsole Treppe; BT 1,2m; 34,7°	5,113 kg
4	1	2-760955	Laufsteg; 2,43x1,38m	35,100 kg
5	2	2-760318	Stütze 2 Typ A; 2,45-2,85m	5,588 kg
6	1	2-760916	Treppe, 15-stufig, 1,2m 34,7°	80,628 kg
7	1	2-760918	Zusatztritt 1-stufig; BT 1,20m; HC 2,8m	8,729 kg
8	2	2-760929	Treppengeländer	14,534 kg
9	2	2-760929-03	Treppengeländerverlängerung, HC 2,8m	1,158 kg
10	1	2-760613	Geländer 2,43m 1,10m hoch	9,346 kg
11	1	2-760983	Geländer Stirnseite 1,38m	7,348 kg
12	1	2-761007	Geländerbefestigung für Stirnseitengeländer	0,078 kg
13	1	3-760614	Geländerverbinder kompl.	0,074 kg
14	1	2-761019	Stütze Treppenkonsole 1 CTST	5,392 kg

Änderungen nur im CAD vornehmen

Einheit: mm | | --- | --- | --- | --- | --- | --- | --- | --- | --- | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | Index | Änderung | | Datum | Name | | | | | | 1:35 | Erstellt | | Datum 22.01.16 | | Name FOR | Benennung Aufgangsmodul | | | | Freigegeben | | | | | | | | | | MAUDERER Mauderer Alutechnik GmbH Gößholzer Straße 44 · D-66161 Lindenberg | | | | | | Zeichnungsnr.: | CTST-1-211-221 | Index 0 | Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 211.758 kg
Rohmaterial: Werkstoff: WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung

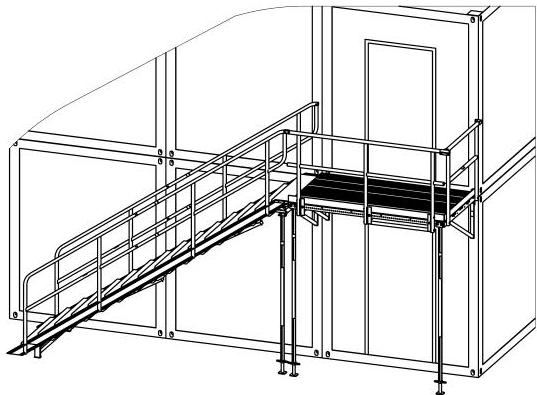

Aufgangsmodul
1:35	Erstellt
Freigegeben		Datum
22.01.16
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg					Zeichnungsnr.: CTST-1-211-221		Index
0	Blatt / Blätter
2/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 211.758 kg
Rohmaterial: Werkstoff: WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung

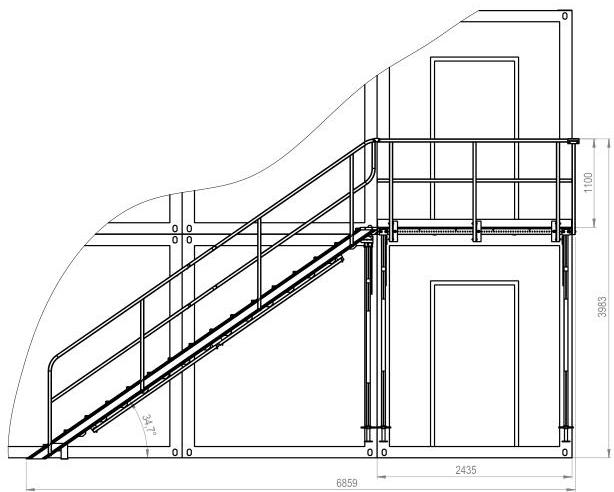

Aufgangsmodul
1:30	Erstellt
Freigegeben		22.01.16
MAUDERER
Mauderer Alutechnik GmbH
Goßholzer Straße 44 D-66161 Lindenberg					Zeichnungsnr.: CTST-1-211-221		Index
0	Blatt / Blätter
3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 211.758 kg
Rohmaterial:
Werkstoff:
WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung

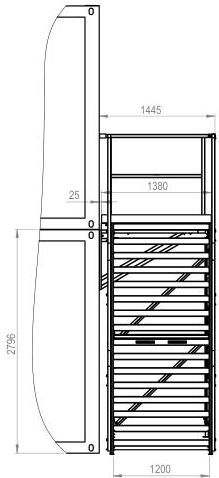

Aufgangsmodul
1:30	Erstellt
Freigegeben		22.01.16
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg					Zeichnungsnr.: CTST-1-211-221		Index
0	Blatt / Blätter
4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Nur zur Info

Änderungen nur im CAD vornehmen
				Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 211,758 kg	Format: A3	Sprache: de Einheit: mm


				Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung	Datum	Name	Benennung
Aufgangsmodul
1:40	Erstellt	Datum
22.01.16
	Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg				Zeichnungsnr.: CTST-1-211-221			Index 0	Blatt / Blätter
5/5
