MAUDERER

Aufbau- und Nutzungsanweisung von Containertreppen

CT-6-xxx-xxx

Entspricht auch Versionen: Anbaumodul Typ 6 1-760003/10;11/;C;D (Ver. 3.1-3.5)

Containerhöhe: 2,6m; 2,8m; 2,96m Containerbreite: 2,43m Laufstegbreite: 1,08m, 1,38m Laufsteglänge: 2,43m

Stand: Eurocode-Treppen 11.2015 MAUDERER

1 Inhalt

1 Inhalt... 2 2 Verwendung... 4 2.1 Informationen zu dieser Anleitung... 4 2.1.1 Aufbau von Gefahren- und Warnhinweisen... 4 2.1.2 Symbole und Schreibweisen... 4 2.2 Gebrauch dieser Anleitung... 5 2.3 Bestimmungsgemäße Verwendung... 5 3 Allgemeine Sicherheitshinweise... 6 3.1 Persönliche Schutzausrüstung... 6 4 Voraussetzungen vor dem Aufbau der Containertreppen... 7 5 Benötigtes Material... 8 5.1 Benötigtes Werkzeug... 8 5.2 Aufbaumaterial... 8 5.2.1 Modul 6 - CT-6-011-010 (1-760003/10/A Ver. 3.1/3.2)... 9 5.2.2 Modul 6 - CT-6-111-021 (Ver. 3.3)... 10 5.2.3 Modul 6 - CT-6-111-022 (Ver. 3.4)... 11 5.2.4 Modul 6 – CT-6-112-011... 12 5.2.5 Modul 6 - CT-6-112-012 (1-760003/19/D)... 13 5.2.6 Modul 6 - CT-6-112-021 (1-760003/__/D)... 14 5.2.7 Modul 6 - CT-6-112-022... 15 5.2.8 Modul 6 - CT-6-411-021 (Version 3.5)... 16 5.2.9 Modul 6 - CT-6-411-022 (Version 3.4)... 17 6 Containertreppen auf- und abbauen... 18 6.1 Containertreppen aufbauen... 18 6.1.1 Konsolenbefestigung für Laufsteg und Treppe aufbauen... 18 6.1.2 Konsolen (Dreiecks-) für Laufsteg und Treppe aufbauen... 20 6.1.3 Konsolen für Lager- und See-Container aufbauen... 21 6.2 Laufsteg auf Dreiecks-Konsole montieren... 22 6.2.1 Laufsteg auf Konsole Typ 2 für Lagercontainer montieren... 23 6.2.2 Laufsteggeländer montieren... 25 6.2.3 Stirnseitige Geländer montieren... 26 6.3 Aufbau der Stützen... 28 6.3.1 Aufbau Stützen Typ A... 29 6.3.2 Aufbau Stütze Typ B... 30 6.4 Containertreppe abbauen... 31 7 Wartung... 32

05/15 Containertreppen Seite 2 von 44 MAUDERER

7.1 Überprüfung der Konsolenbefestigung ... 32 7.2 Service, Lagerung ... 32 8 Entsorgung ... 33 8.1 Allgemeines ... 33 8.2 Entsorgung ... 33 9 Anhang ... 34 9.1 Fundamentpläne ... 34

05/15 Containertreppen Seite 3 von 44 MAUDERER

2 Verwendung

2.1 Informationen zu dieser Anleitung

2.1.1 Aufbau von Gefahren- und Warnhinweisen

Die folgenden Hinweise machen auf die verschiedenen Gefahrenstufen aufmerksam

• GEFAHR! → Bei hohem Risiko, insbesondere, wenn die Gefahr einer schweren Körperverletzung oder Tod drohen.
• WARNUNG! → Bei mittlerem Risiko, wenn die Nichtbeachtung der Hinweise zu einer Körperverletzung führen kann
• VORSICHT! → Bei geringem Risiko. Das Nichtbefolgen dieser Hinweis kann zu einer leichten Körperverletzung oder zu umfangreichen Sachschäden führen.
• HINWEIS! → Bei geringem Risiko. Das Nichtbefolgen dieser Hinweise kann zu Sachschäden führen

2.1.2 Symbole und Schreibweisen

Tabelle 1: Symbole und Schreibweisen

i Dieses Symbol steht für technische Erfordernisse, die besonders beachtet werden müssen.

05/15 Containertreppen Seite 4 von 44 MAUDERER

2.2 Gebrauch dieser Anleitung

Diese Aufbauanleitung enthält alle erforderlichen Informationen für die bestimmungsgemäße Verwendung und den Aufbau der Containertreppen. Die Aufbauanleitung gilt als Bestandteil des Produkts. Sie muss jederzeit zugänglich sein und muss in der Nähe der Containertreppen aufbewahrt werden.

2.3 Bestimmungsgemäße Verwendung

Die MAUDERER-Containertreppen sind nach EN ISO 14122:2001 (Teil 1 – 3), sowie dem Eurocode 9 (DIN EN 1999:2007 - Bemessung und Konstruktion von Aluminiumbauten) ausgelegt und gefertigt.

Die MAUDERER-Containertreppen-Anlagen dienen als vorübergehend errichtete Treppen/Zugänge, die zum Erreichen von Arbeitsplätzen bei Bauarbeiten genutzt werden.

In Deutschland gelten Mauderer-Containertreppen als vorübergehend errichtete Bautreppen im Sinne der DGUV Regel 101-002 (bisher BGR 113 Stand Januar 1996).

In Europa findet die EN ISO 14122:2001 Anwendung. Gemäß dieser Norm dürfen die Containertreppen auch für Zugänge angewendet werden, die außerhalb des Anwendungsbereiches dieser Norm liegen. In solchen Fällen muss die Einhaltung relevanter nationaler oder anderer Vorschriften durch den Errichter bzw. Nutzer sichergestellt werden. Eine allgemeine diesbezügliche Gewähr wird nicht übernommen.

Sonstige Verwendung:

• Bei einer nicht bestimmungsgemäßen Verwendung der Containertreppen (s.o.) muss der Nutzer bzw. der Errichter vor dem Aufbau abklären, ob das in Übereinstimmung mit den lokalen Vorschriften möglich ist.
• Außerhalb von Europa muss die Einhaltung relevanter nationaler oder anderer Vorschriften am Einsatzort durch den Errichter vor Errichtung abgeklärt werden. Eine Haftung von Mauderer für die sonstige Verwendung ist ausgeschlossen.
• Eine Haftung für zugesicherte Eigenschaften der Containertreppen ist hiervon nicht betroffen.
• Die Funktion der Treppe darf nicht durch unsachgemäße Handhabung oder Verschmutzung eingeschränkt werden.
• Die Treppenanlage muß im Winter bei Schneefall vor Benutzung geräumt werden.

05/15 Containertreppen Seite 5 von 44 MAUDERER

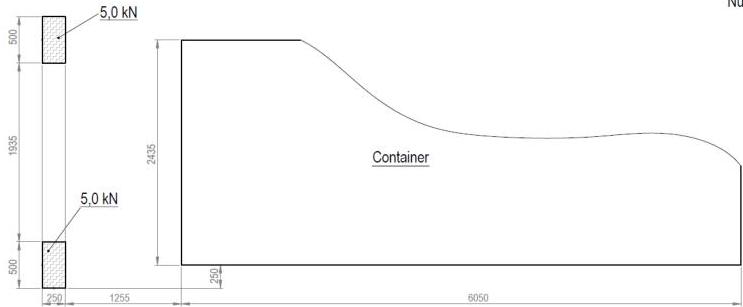

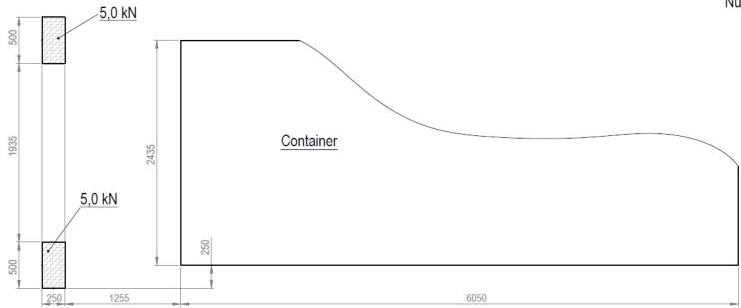

Die folgenden Lasten dürfen nicht überschritten werden:

Belastungen Treppe: Flächenlast 2 kN/m² Einzellast 1,5 kN (auf eine Fläche von 100*100mm) Maximallast 7,5 kN (750kg oder 5 Personen)

Belastungen Laufsteg: Flächenlast 2 kN/m² Maximallast 5 kN pro Laufsteg

Warnung! Verletzungsgefahr

Der Durchgang und der Aufenthalt unter der Containertreppe ist nicht gestattet. Es besteht eine erhöhtes Verletzungsrisiko vor allem im Kopfbereich. Es ist auf der Baustelle ein entsprechender Hinweis anzubringen oder eine entsprechende Absperrung vorzusehen.

3 Allgemeine Sicherheitshinweise

• Nur unbeschädigte Originalbauteile verwenden.
• Am Produkt keinerlei Veränderung vornehmen, welche die Funktion oder die Sicherheit beeinträchtigen.
• Bei allen Arbeiten die geltenden Regeln der Technik, die Betriebssicherheitsverordnung (BetrSichV) sowie Informationen, Regeln und Vorschriften der Berufsgenossenschaften beachten.
• Darauf achten, dass für die Montage der Containertreppen das Personal durch PSA (Persönliche Schutzausrüstung) gesichert ist (s. Kapitel 3.1).
• Bauteile der Containertreppen nicht in oder auf aggressiven Medien lagern.
• Vor dem Aufbau darauf achten, dass alle benötigten Teile und Werkzeuge vorhanden sind.

3.1 Persönliche Schutzausrüstung

Beim Aufbau der Containertreppen muss folgende Schutzeinrichtung getragen werden.

• Schutzhelm
• Sicherheitsschuhe
• Sicherheitshandschuhe

05/15

Containertreppen

Seite 6 von 44 MAUDERER

4 Voraussetzungen vor dem Aufbau der Containertreppen

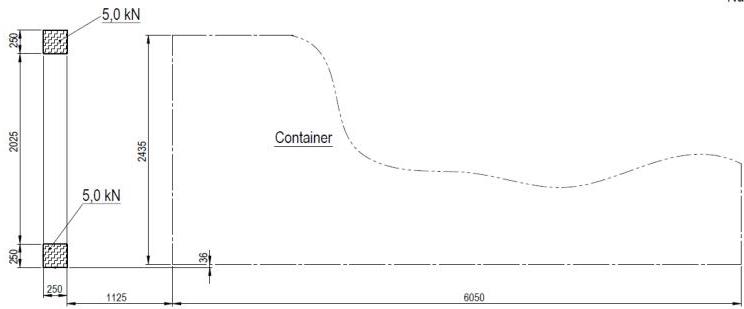

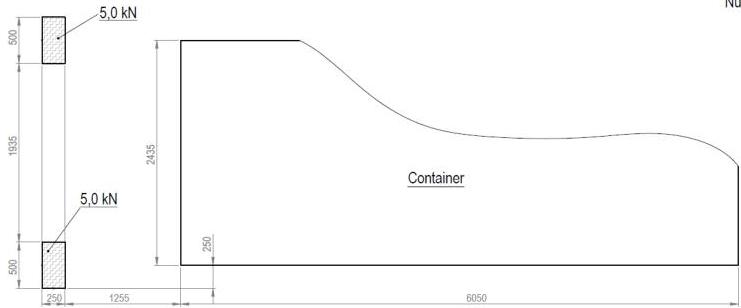

• Containeranlage muss auf entsprechend vorbereiteten Fundamenten stehen und nivelliert sein.

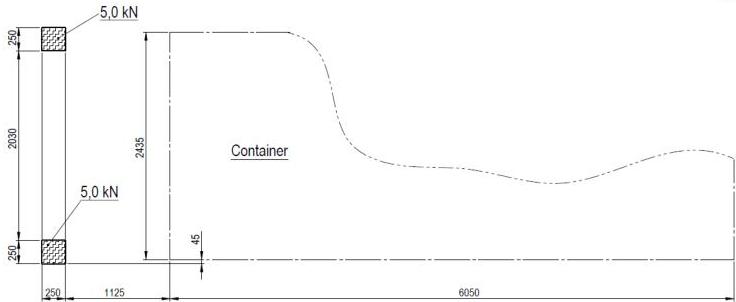

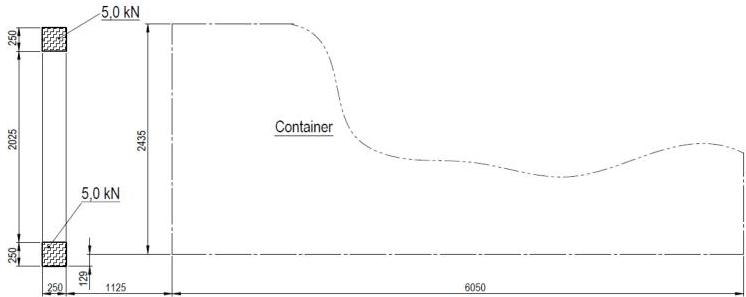

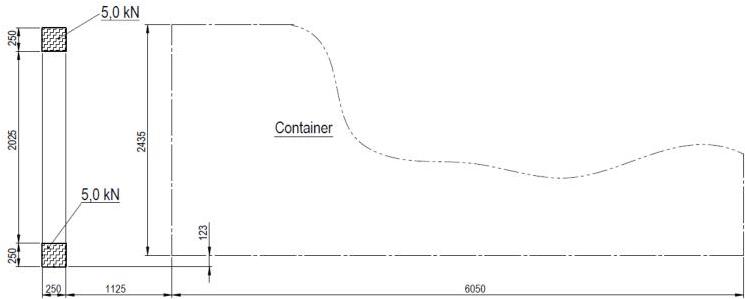

• Containertreppen- und Stützenfundamente müssen den Fundament-Plänen für die vorgesehene Ausführung entsprechen.
• Die Fundamente für die Containertreppen müssen das exakt gleiche Niveau haben wie die Unterkante der Containeranlage an die das Aufgangsmodul vorgesehen ist.

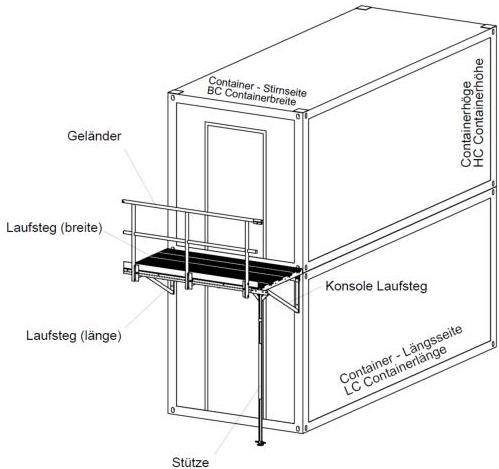

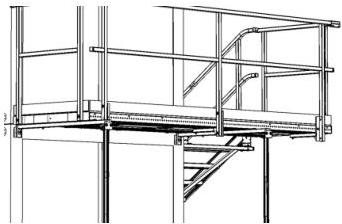

Abb. 1: verwendete Begriffe

05/15

Containertreppen

Seite 7 von 44 MAUDERER

5 Benötigtes Material

5.1 Benötigtes Werkzeug

Um einen Reibungslosen Aufbau der Containertreppenmontage zu gewährleisten, ist folgendes Werkzeug nötig:

• Schraubenschlüssel Ring/Gabelschlüssen Größen: 19mm, 17mm, 13mm (2x).
• Hammer/Messer
• Wasserwaage
• Aufstiegshilfen (z.B. Leiter Typ Mauderer ...)
• Drehmomentschlüssel

Wenn eine Anbindung an den Container notwendig ist:

• Bohrmaschine mit Bohrer 5mm und 8mm
• Gewindeschneider oder Spezialschraube (selbstschneidend) M8

5.2 Aufbaumaterial

Auswahl der zugehörigen Zeichnung und der Teileliste anhand des entsprechenden Containertyps im EG.

Ausgangspunkt:

• HC Containerhöhe
• BC Containerbreite
• Typ Containervariante (A Büro, B Lager)

Zugehörige Modul-Variante:

• BT Treppenbreite
• BL Laufstegbreite
• LL Laufsteglänge (passend zur Containerbreite BC und Treppenbreite BT; die Laufsteglänge ist je nach Variante seitlich oder stirnseitig)

Containerbreite entspricht Laufsteglänge

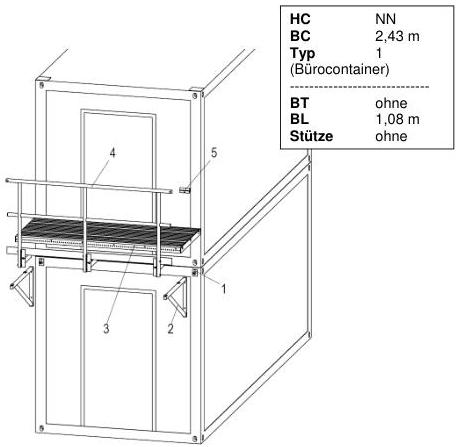

Beispiel:

entspricht Kapitel 5.2.1 (CT-6-011-010)

05/15

Containertreppen

Seite 8 von 44 MAUDERER

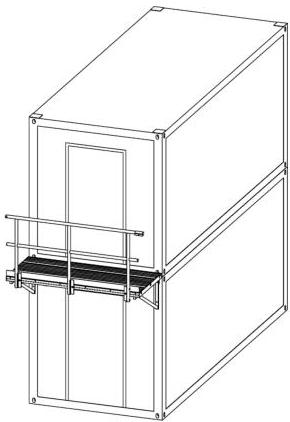

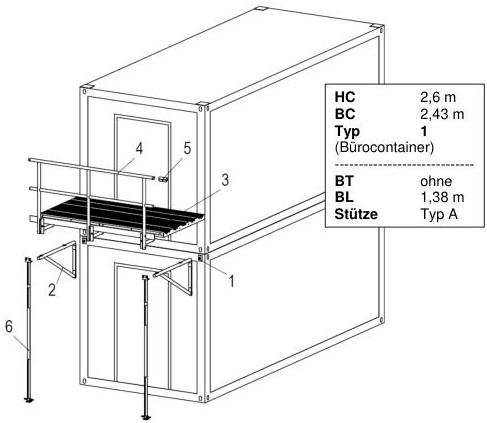

5.2.1 Modul 6 - CT-6-011-010 (1-760003/10/A Ver. 3.1/3.2)

05/15

Containertreppen

Seite 9 von 44 MAUDERER

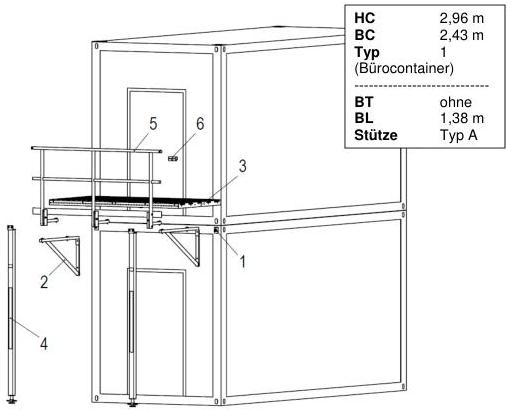

5.2.2 Modul 6 - CT-6-111-021 (Ver. 3.3)

05/15

Containertreppen

Seite 10 von 44 MAUDERER

5.2.3 Modul 6 - CT-6-111-022 (Ver. 3.4)

05/15

Containertreppen

Seite 11 von 44 MAUDERER

5.2.4 Modul 6 - CT-6-112-011

05/15

Containertreppen

Seite 12 von 44 MAUDERER

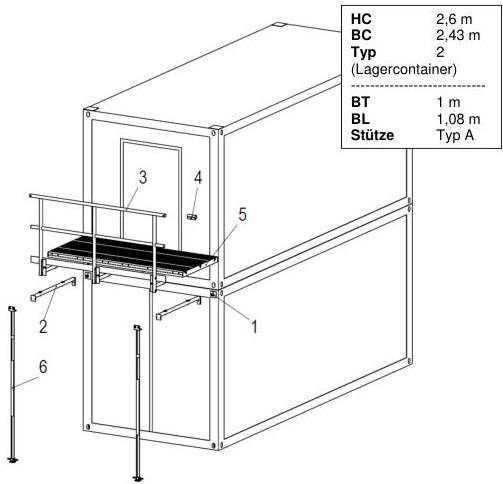

5.2.5 Modul 6 - CT-6-112-012 (1-760003/19/D)

05/15

Containertreppen

Seite 13 von 44 MAUDERER

5.2.6 Modul 6 - CT-6-112-021 (1-760003/_/D)

05/15

Containertreppen

Seite 14 von 44 MAUDERER

5.2.7 Modul 6 - CT-6-112-022

05/15

Containertreppen

Seite 15 von 44 MAUDERER

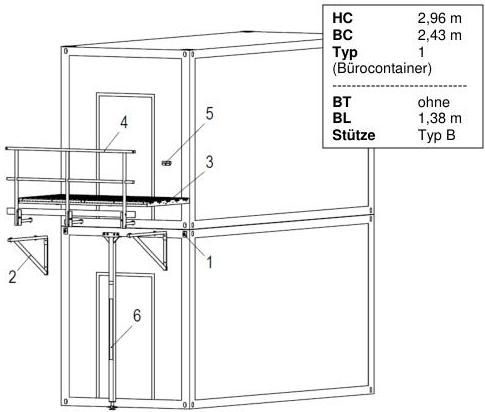

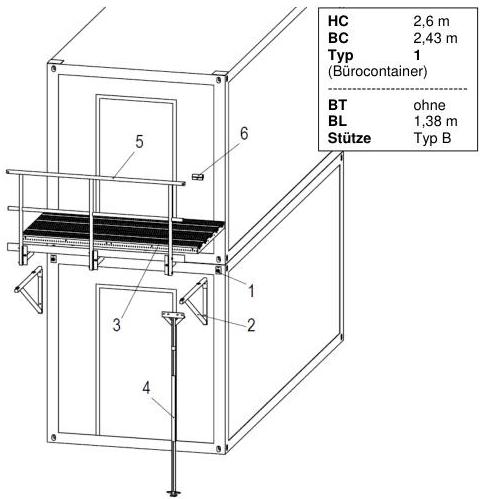

5.2.8 Modul 6 - CT-6-411-021 (Version 3.5)

05/15

Containertreppen

Seite 16 von 44 MAUDERER

5.2.9 Modul 6 - CT-6-411-022 (Version 3.4)

05/15

Containertreppen

Seite 17 von 44 MAUDERER

6 Containertreppen auf- und abbauen

6.1 Containertreppen aufbauen

i

Vor jedem Aufbau alle Teile der Containertreppe auf eventuelle Schäden bzw. Verschleiß untersuchen.

Beschädigte oder verschlissene Teile auswechseln

6.1.1 Konsolenbefestigung für Laufsteg und Treppe aufbauen

Für die Konsolenbefestigung ist zu beachten, dass es unterschiedlich breite Öffnungen an der ISO-Ecke beim Lager-Container gibt; je nachdem, ob die Konsole auf der Stirnseite oder der Längsseite sitzt. Eine große Öffnung gibt es nur beim Lager/See-Container an der Stirnseite.

Für die große Öffnung (63,5mm) ist die Art. Nr. 2-760337 vorgesehen, für die kleinere Öffnung (51mm) die Art. Nr. 2-760230.

Konsolenbefestigung (Art. Nr. 2-760xxx) montieren

1. Anker (Abb. 2/1) mit aufrechtstehendem Kopfblech in das Containerauge (Iso-Ecke, Kranloch) einfädeln,
2. Befestigungsschraube mit Kopfblech um 90° drehen und nach unten ziehen

Abb. 2:

3. Platte (Abb. 3/2) über den Anker setzen. Mit Scheibe (Abb. 3/3) und Sechskantmutter (Abb. 3/4) festschrauben. (Anzugsmoment ca. 80 Nm).

Abb. 3:

05/15

Containertreppen

Seite 18 von 44 MAUDERER

Abb. 4: Lage der Konsolenbefestigung

WARNUNG! Verletzungsgefahr

Der Konsolenträger kann sich bei unsachgemäßer Befestigung vom Container lösen.

Platte so festschrauben, dass sich der Schriftzug TOP (Abb. 4/5) oben befindet.

Darauf achten, dass sich der Schlitz (Abb. 4/6) in horizontaler Lage befindet. Nach der ersten Nutzungswoche ist der feste Sitz der Konsolenbefestigung zu Überprüfen!

Im weiteren Nutzungsverlauf ist der feste Sitz der Konsolenbefestigung anfangs monatlich und später halbjährlich zu Überprüfen!

05/15

Containertreppen

Seite 19 von 44 MAUDERER

6.1.2 Konsolen (Dreiecks-) für Laufsteg und Treppe aufbauen

Treppenkonsole (Abb. 5/7) / Laufstegkonsole (Abb. 5/7) auf das Gewinde der Konsolenbefestigung aufschieben.

Abb. 5: Laufstegkonsole aufstecken

Abb. 6: Treppenkonsole aufstecken

Konsole mit Scheibe (Abb. 7, 8 / 8 und Sechskantmutter (Abb. 7, 8 / 9) befestigen (Anzugsmoment ca. 20 Nm).

Abb. 7: Laufstegkonsolenträger verschrauben

Abb. 8: Treppenkonsolenträger verschrauben

05/15

Containertreppen

Seite 20 von 44 MAUDERER

6.1.3 Konsolen für Lager- und See-Container aufbauen

Um die Türen von Lager- bzw. See-Containern öffnen zu können, sind, wie in der (Abb. 9) zu sehen, andere Konsolen (Typ 2, Art.Nr. 2-760 337) einzusetzen.

Abb. 9: Konsole für Lager- und See-Container

1. Konsole (Abb. 10/7) auf das Gewinde der Konsolenbefestigung aufschieben.
2. (Abb. 11/9) befestigen (Anzugsmoment ca. 20 Nm).

Abb. 10: Konsole aufstecken

Abb. 11: Konsolenträger verschrauben

3. Stützen gem. (Abb. 12) anschrauben und die Konsolen mit der Wasserwaage nivellieren.

Abb. 12: Konsole mit Stütze

05/15

Containertreppen

Seite 21 von 44 MAUDERER

6.2 Laufsteg auf Dreiecks-Konsole montieren

1. Laufsteghalter: Schraube, Laufflächenhalter, Scheibe und Mutter sollten bereits soweit wie in (Abb. 13) montiert sein.
2. Die Schraube (Abb. 13/4) sollte noch nicht angezogen sein.

Abb. 13: Laufsteghalter vorbereiten

3. Laufsteg (Abb. 14/1) auf die vorbereiteten (s.o.) Konsolenträger legen.

Abb. 14: Laufsteg montieren

4. Laufsteghalter (Abb. 15/3) der 4 Laufstegbefestigungen auf die untere Abkantung des Laufstegs (Abb. 15/1) legen.
5. Sechskantmutter (Abb. 15/4) anziehen (Anzugsmoment 10 Nm).

Abb. 15: Laufsteg befestigen

05/15

Containertreppen

Seite 22 von 44 MAUDERER

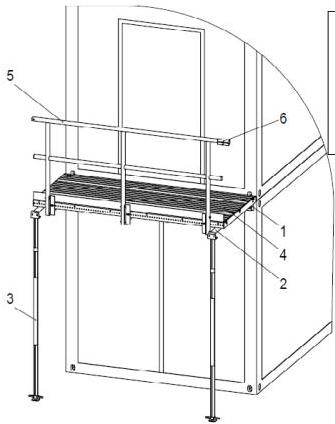

6.2.1 Laufsteg auf Konsole Typ 2 für Lagercontainer montieren

⚠️

WARNING! Verletzungsgefahr

Vor der Montage des Laufstegs müssen die Stützen (Abb. 16) an den Konsolen montiert sein.

Abb. 16: Lagercontainer Konsole mit Stützen

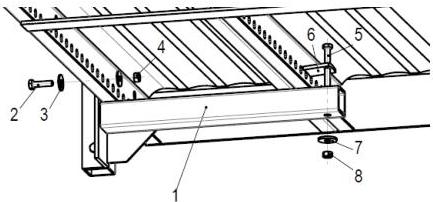

1. Laufsteghalter: Schraube, Laufflächenhalter, Scheibe und Mutter sollten bereits soweit wie in Abb. 17) montiert sein.
2. Die Schraube (Abb. 17/4) sollte noch nicht angezogen sein.

Abb. 17: Laufsteghalter vorbereiten

05/15

Containertreppen

Seite 23 von 44 MAUDERER

3. Laufsteg (Abb. 18/1) auf die vorbereiteten (s.o.) Konsolenträger legen.

Abb. 18: Laufsteg montieren

4. Laufsteghalter (Abb. 19/3) der 4 Laufstegbefestigungen auf die untere Abkantung des Laufstegs (Abb. 19/1) legen.
5. Sechskantmutter (Abb. 19/4) anziehen (Anzugsmoment 10 Nm).

Abb. 19: Laufsteg befestigen

05/15 Containertreppen Seite 24 von 44 MAUDERER

6.2.2 Laufsteggeländer montieren

Das Laufsteggeländer wird mit angeschraubtem Winkel (Abb. 20/1) geliefert.

Abb. 20: Laufsteggeländer-Winkel

Das Laufsteggeländer (Abb. 21/1) wird am Laufsteg mit der Sechskantschraube M8x40 (Abb. 21/2), Scheibe (Abb. 21/3) und Mutter (Abb. 21/3) angeschraubt, und anschließend mit dem Halter (Abb. 21/6) am Laufstegholm fixiert.

Abb. 21: Laufsteggeländer befestigen

05/15

Containertreppen

Seite 25 von 44 MAUDERER

6.2.3 Stirnseitige Geländer montieren

WARNING! → Das stirnseitige Geländer muß mit den beiden Verbindern (Frontgeländer (Abb. 22/1) und Container geländerbefestigung (Abb. 22/2) verbunden werden. Ansonsten droht Absturtzgefahr

Abb. 22: Stirnseitiges Geländer mit Verbindern

Vor der Montage muss der Containeranbindungswinkel (Abb. 23) auf das dem Container zugewante obere Rohr gesteckt werden entsprechend (Abb. 22/2) und (Abb. 23).

Art. Nr. 2-761007

Abb. 23: Winkel zur Anbindung des stirnseitigen Geländers

05/15

Containertreppen

Seite 26 von 44 MAUDERER

1. Nun kann das stirnseitigen Geländer gemäß (Abb. 24) montiert werden.

Abb. 24: Geländer für Stirnseite anschrauben

2. Mit frontseitigem Geländer über am Stirnseitengeländer angebrachten Verbinder zusammenführen und Verbinder verschrauben.

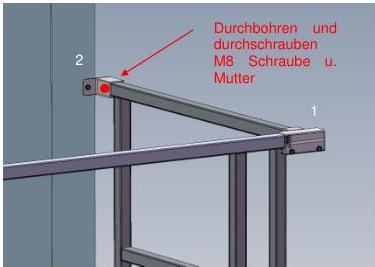

3. Zur Containerseite muß das stirnseitige Geländer mit dem Container bauseits über den Winkel (s. Abb. 22/2 Art.Nr. 2-761007), verbunden werden. Dazu ist eine Bohrung in den Container mit 8mm und Gewinde schneiden M8 nötig.

Nachdem der Containeranbindungswinkel mit dem Container verbunden ist und das Stirnseitengeländer fertig aufgebaut ist, muß der Containeranbindungswinkel durch den Handlauf des Stirnseitengeländers verschraubt werden gemäß Abb. 23 (Schrauben nicht im Lieferumfang)

05/15 Containertreppen Seite 27 von 44 MAUDERER

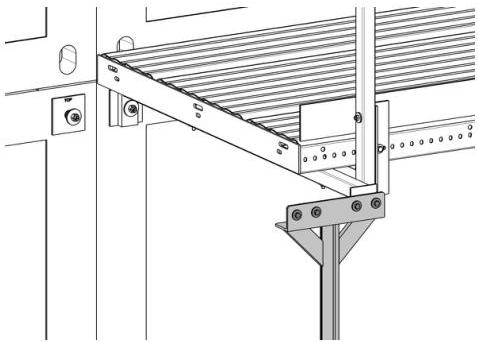

6.3 Aufbau der Stützen

Es gibt verschiedene Einsatzoptionen für Stützen wobei die Stütze Typ B (s. Abb. 26) nur für fortlaufende Laufstege bei Anbaumodulen zum Einsatz kommt:

1. Stütze Typ A Standard
2. Stütze Typ A in Verbindung mit Konsole Typ 2 (Lagercontainer)
3. Stütze Typ A in Verbindung mit breitem Laufsteg (1,38m)
4. Stütze Typ B die nur in Verbindung mit fortlaufenden Anbaumodulen zum Einsatz kommt. Sie ist als Zwischenstütze zwischen zwei typgleichen Laufstegen einzusetzen.

Abb. 25: Stütze Typ A

Abb. 26: Stütze Typ B

05/15

Containertreppen

Seite 28 von 44 MAUDERER

6.3.1 Aufbau Stützen Typ A

WARNUNG! Verletzungsgefahr

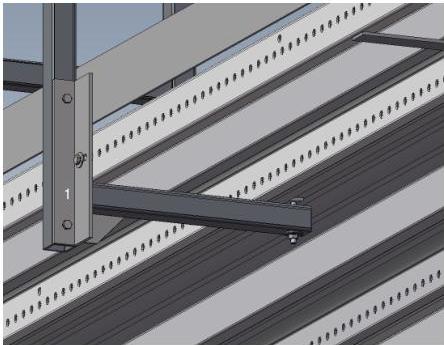

Die Stütze (Abb. 27/1) muss vor dem begehen des Laufstegs angebracht und nivelliert werden.

Zur Verschraubung dienen wie in (Abb. 27) zu sehen die Löcher im unteren Blech am Laufsteg

Abb. 27: Aufbau der Stütze Typ A

Abb. 28: Verschiedene Ansichten der Stütze Typ A

05/15

Containertreppen

Seite 29 von 44 MAUDERER

6.3.2 Aufbau Stütze Typ B

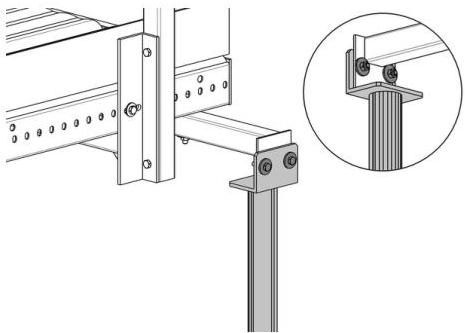

Die Stütze Typ B (Art. Nr. 2-760374 für 2,6m und 2,8m Containeraussenhöhen bzw. Art. Nr 2-760466 für Containeraussenhöhen 2,95m) sind als Zwischenstützen für Verlängerung von mehreren aufeinanderfolgenden Laufstegen vorgesehen. Der Anbau erfolgt entsprechend der (Abb. 29).

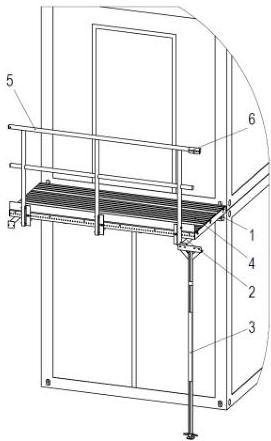

Abb. 29: Aufbau der Stütze Typ B

05/15 Containertreppen Seite 30 von 44 MAUDERER

6.4 Containertreppe abbauen

i

• Die Containertreppe in umgekehrter Reihenfolge abbauen.
• Nach jedem Abbau alle Teile der Containertreppe auf eventuelle Schäden bzw. Verschleiß untersuchen.
• Beschädigte oder verschlissene Teile auswechseln.

05/15 Containertreppen Seite 31 von 44 MAUDERER

7 Wartung

7.1 Überprüfung der Konsolenbefestigung

WARNUNG! Verletzungsgefahr

Der Konsolenträger kann sich bei unsachgemäßer Befestigung vom Container lösen.

Die Platte muß so festgeschraubt sein, dass sich der Schriftzug TOP (Abb. 4/5) oben befindet!

Es ist unbedingt darauf zu achten, dass sich der Schlitz (Abb. 4/6) in horizontaler Lage befindet!

Nach der ersten Nutzungswoche ist der feste Sitz der Konsolenbefestigung zu Überprüfen!

Im weiteren Nutzungsverlauf ist der feste Sitz der Konsolenbefestigung anfangs monatlich und später halbjährlich zu Überprüfen!

7.2 Service, Lagerung

• Die meisten teile der Containertreppe sind wartungsfrei ausgelegt.
• Die Containertreppen sind regelmäßig, jedoch mind. alle 2 Monate auf einwandfreien Zustand hin zu prüfen, insbesondere auf Beschädigungen an tragenden oder sicherheitsrelevanten Teilen (z.B. Konsolenbefestigung, Konsolen, Geländer usw.) ist zu achten.
• Alle beweglichen Teile sind spätestens jährlich, im Bedarfsfall jedoch früher, zu schmieren.
• Die Bauteile der Containertreppe dürfen nicht in aggressiver Umgebung (Streusalz, Zement usw.) gelagert werden.
• Sämtliche Prüfungen und Reparaturen an der Containertreppe werden im Rahmen des Produktservices vom Hersteller übernommen.
• Servicenummer: +49 8381 9204-0
• E-Mail: service@mauderer.de

05/15

Containertreppen

Seite 32 von 44 MAUDERER

8 Entsorgung

8.1 Allgemeines

Die Komponenten der Containertreppe müssen fachgerecht entsorgt werden, wenn sie nicht mehr benötigt werden.

Bei der Entsorgung des Produkts ist der Rückgewinnung der Rohstoffe Vorrang einzuräumen (gemäß Richtlinie 75 / 439 / EWG, geändert durch 87 / 101 / EWG).

8.2 Entsorgung

Die Containertreppe besteht zu einem großen Teil aus wiederverwertbaren Materialien.

Bei der Entsorgung sind die länderspezifischen Entsorgungsvorschriften zu beachten.

• Containertreppe reinigen.
• Alle lösbaren Komponenten von der Containertreppe entfernen.
• Komponenten aus verschiedenen Materialtypen in Einzelteile zerlegen.
• Zerlegte Elemente nach Materialtypen sortieren.
• Materialtypen gemäß den örtlichen Vorschriften fachgerecht entsorgen.

05/15

Containertreppen

Seite 33 von 44 MAUDERER

9 Anhang

9.1 Fundamentpläne

05/15 Containertreppen Seite 34 von 44 Weitergabe sowie Vervielfältigung dieses Dokuments, Verwerfung und Mitteilung Scheck (Markt) und Verteilen, sowie nicht ausdrückbar gestattet. Zweifachanfälligen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Platten. Gebrauchsmaterial oder Geschäftsüberwachungseffekte enträffeln. 11

alte Version Nr. V 3.3

Container - Treppensystem nach Eurocode

1 2 3 4 5 6 7 8

alte Version Nr. V 3.5

Container - Treppensystem nach Eurocode

Fundamentplan Abklingplan sowie Versandfertigung dieses Dokuments, Verwertung und Mitteilung eines Inhalts sind verboten. Inwert wird ausdrücklich gestattet. Zweifelsbestellungen veröffentlichen zu Schadenersatz. Alle Rechte für den Fall der Fristen. Gebrauchsmandat oder Geschmacksmaterienabtagung vorbehalten.

Der Kunde kann die Grundlage selbst auswählen: links, rechts oder auch beide zusammen

Alte Version Nr. V 3.6

Container - Treppensystem nach Eurocode

Container - Treppensystem nach Eurocode

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

Nur zur Info

Der Kunde kann die Grundlage selbst auswählen: links, rechts oder auch beide zusammen

Container - Treppensystem nach Eurocode

Container - Treppensystem nach Eurocode

Nur zur Info

Der Kunde kann die Grundlage selbst auswählen: links, rechts oder auch beide zusammen

Container - Treppensystem nach Eurocode

Mauderer Alutechnik GmbH Goßholzer Straße 44 88161 Lindenberg/Allgäu Telefon: +49(0)8381/9204-0 E-Mail: info@mauderer.de www.mauderer.de_
