Assembly instructions External steel staircase 3kN EN.pdf
TLC
EU
Appendix no. 1
CONTAINEX Container Staircase
Installation manual
Piotr Abram
(Prepared by)
Robert Cieśla
(Verified by)
Miłosz Muzyka
(Approved by)
Issue 1.0, August 2024
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001 TLC EU
Table of contents
- Installation manual ... 4
- Components of a container stair system ... 11
- Graphical list of SK6 system fasteners ... 21
- List of SK 6 system components ... 22
- List of tools needed for installation of container staircase ... 25
- Assembly operations of individual elements of the container staircase system ... 26
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia; kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o. ul. Chopina 25 N, 38-300 Gorlice
+48 505 140 140 info@tlc.eu tlc.eu
NIP 525-23-48-828 KRS 0000245912 REGON 140313868
BDO 000014516 PL BNP PARIBAS 16 1600 1462 1817 5044 2000 0001
Page 2 / 42 TLC EU
List of revisions
Page 3 / 42
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001 TLC EU
1. Installation manual
The installation instructions are included as an appendix to TLC's technical and operating documentation for the container stair system.
The container staircase consist of elements according to the specifications attached to the delivery. The system features bolted connections. The system is supplied in the form of separate components such as landings, railings, steps, connectors, stairs and columns. The components are assembled in a specific order.
As a modular system, the container staircase can be freely (to the extent specified by the manufacturer) configured according to needs. The setting of the individual configurations should be in accordance with the DTR. The 13 basic configurations of container stairs are shown below.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tic.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001 TLC
EU
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 5 / 42 TLC
EU
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 6 / 42 TLC
EU
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 7 / 42 TLC
EU
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 8 / 42 TLC
EU
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 9 / 42 TLC
EU
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 10 / 42 TLC
EU
2. Components of a container staircase system.
The list of elements in Table 1 shows the components of the container staircase system and their quantities assembled depending on the configuration, and the type of system ordered by the customer (to be selected from the column designation, description of the element).
Tab 1. Components of a container staircase system.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 11 / 42 TLC
EU
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
info@tlc.eu
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 12 / 42 TLC
EU

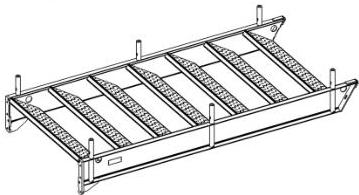

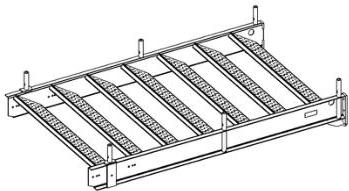

SK6-P6 (P-SK6-PD2.4)
Weight: 111.70 kg
Dimensions: 2440x1100x80
SK6-P8 (P-SK6-PD2.4x1.25)
Weight: 133.7 kg
Dimensions: 2440x1350x80
SK6-P19
Weight: 137.1 kg
Dimensions: 2994x1100x80
SK6-P20
Weight: 167.4 kg
Dimensions: 2994x1350x80
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 13 / 42 TLC
EU
Page 14 / 42
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
info@tlc.eu
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
TLC
EU
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001 TLC
EU
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
info@tlc.eu
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 16 / 42 TLC
EU
SK6-B18
Weight: 23.8 kg
Dimensions: 1842x1175x42
SK6-PR1 (P-SK6-PR2)
Weight: 23.90 kg
Dimensions: 3260x130x100
SK6-B19
Weight: 36.1 kg
Dimensions: 2894x1175x42
SK6-PR2
Weight: 22.62 kg
Dimensions: 3125x50x50
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 17 / 42 TLC
EU
SK6-X1 (P-SK6-X1)
Weight: 11.1 Dimensions: 2999x70x65
SK6-O1 (P-SK6-O1)
Weight: 4.8 Dimensions: 1000x130x40
SK5-W1 (P-SK5-WT1.1)
Weight: 9.15 kg Dimensions: 1105x695x110
SK6-O2 (P-SK6-O2)
Weight: 5.8 Dimensions: 1250x130x40
SK5-W2 (P-SK5-WT1.2)
Weight: 10.74 kg Dimensions: 1355x795x110
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia; kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o. ul. Chopina 25 N, 38-300 Gorlice
+48 505 140 140 info@tlc.eu tlc.eu
NIP 525-23-48-828 KRS 0000245912 REGON 140313868
BDO 000014516 PL BNP PARIBAS 16 1600 1462 1817 5044 2000 0001
Page 18 / 42 TLC
EU
SK6-S1 (P-SK6-SB-FD1.1)
Weight: 86.88 kg
Dimensions: 2312x1120x431
SK6-S2 (P-SK6-SB-FD1.25)
Weight: 96.79 kg
Dimensions: 2312x1370x431
SK6-S3 (P-SK6-SB-FG1.1)
Weight: 87.31 kg
Dimensions: 2304x1100x431
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 19 / 42 TLC
EU
SK6-S4 (P-SK6-SB-FG1.25)
Weight: 97.22 kg
Dimensions: 2304x1350x431
SK6-ST1 (P-SK6-SB-E1.1)
Weight: 8.8 kg
Dimensions: 1008x280x40
SK6-ST2 (P-SK6-SB-E1.25)
Weight: 10.9 kg
Dimensions: 1258x280x40
SK6-Z1 (P-SK6-SB-FR1.1A)
Weight: 14.60 kg
Dimensions: 1406x196x100
SK6-Z2 (P-SK6-SB-FR1.1B)
Weight: 14.60 kg
Dimensions: 1406x196x100
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 20 / 42 TLC
EU
3. Graphical list of SK6 system fasteners
| M14 M12 M10 M6 | M10x140 M12 × 50 M10x130 M6x60 M10x120 M10 × 90 M10x60 M10x30 | W14 W12
W10 | | --- | --- | --- |
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia; kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001 TLC EU
4. List of SK6 system components
The list of elements in Table 2 shows the components of the container staircase system and their quantities assembled depending on the configuration, and the type of system ordered by the customer (to be selected from the column designation, description of the element).
Tab 2. Components of the options.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia; kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001 TLC
EU
*For the height of the container: H = 2.6m : x = 0 H = 2.8m : x = 1 H = 2.9m : x = 2
**n - number of containers put together
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia; kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001 TLC
EU
Tab 3. List of connectors for each variant.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia; kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001 TLC
EU
5. List of tools needed for installation of container staircase
Tab 4. List of tools
Page 25 / 42
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001 TLC
EU
6. Assembly operations of individual elements of the container staircase system
The assembly instructions have been made to show how to assemble the various components of the container staircase system.
6.1. Brackets installation

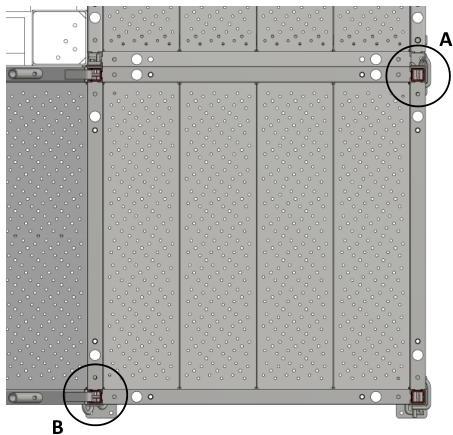

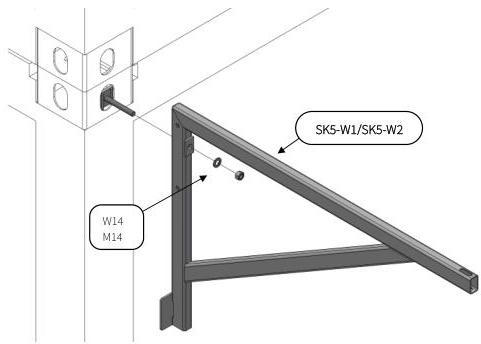

Insert the clamp into the corner casting, then rotate $90^{\circ}$.
Slide the bracket onto the fitted clamp and screw it on with the washer and nut.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001 TLC
EU
View after correct installation.

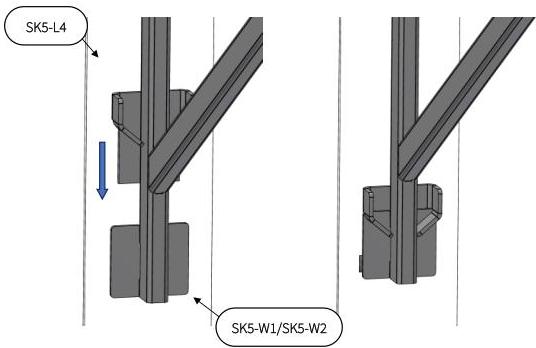

For rear wall mounting to storage containers, an additional SK5-L4 bracket is used, which has to be slid onto the support plate of the bracket.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 27 / 42 TLC
EU

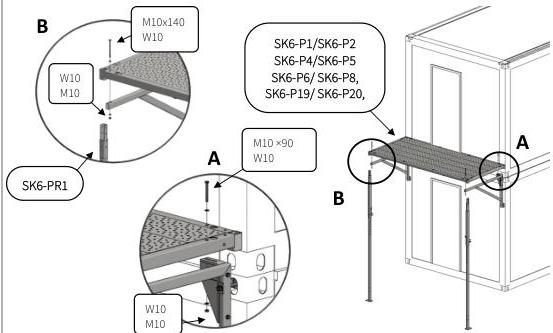

6.2. Installation of platforms

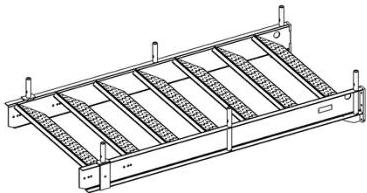

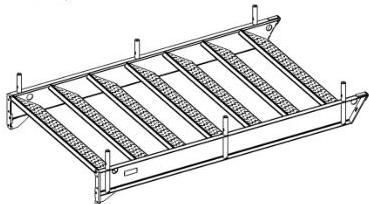

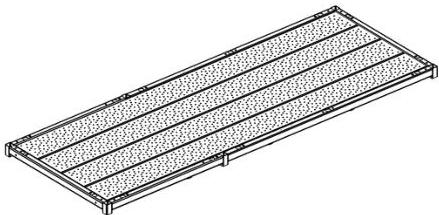

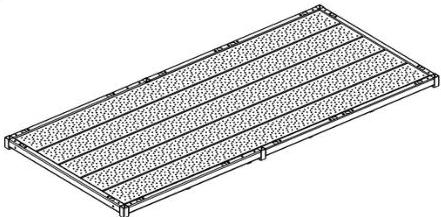

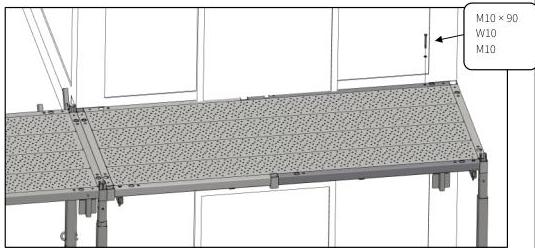

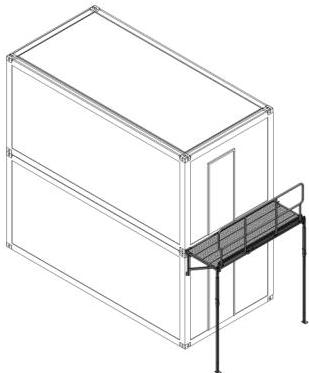

The platforms are mounted on brackets and pillars and then bolted together with bolts, washers und nuts.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 28 / 42 TLC
EU

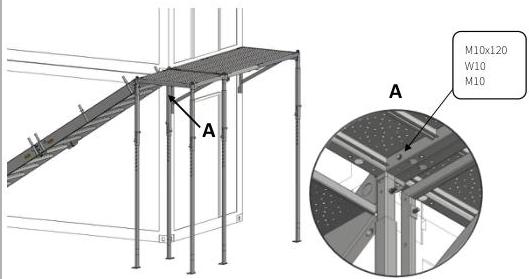

In case a stairway is mounted to the platform, the platform should be countered by two pillars on this side.

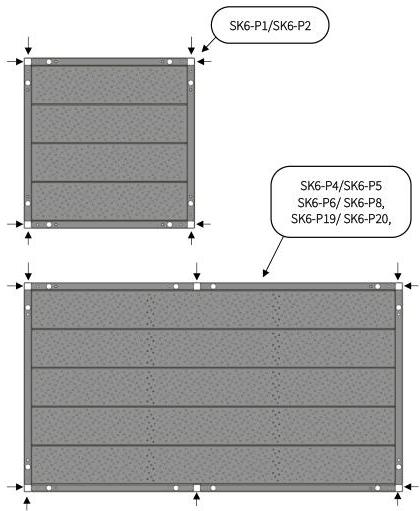

If it is not possible to mount the platform on brackets, it must be supported in four slots by pillars and bolted to an adjacent platform that is mounted on brackets. Adjacent platforms should be bolted together using bolts, washers and nuts.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 29 / 42 TLC EU

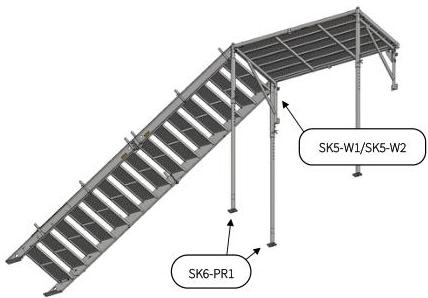

6.3. Installation of pillars

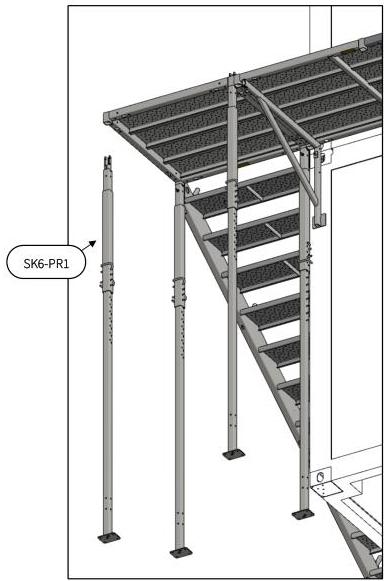

The pillars should be set into the sockets of the platforms.

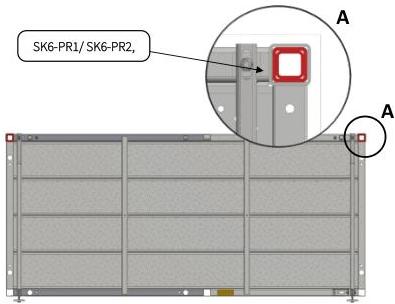

The height of the PR1/PR2 column should be matched to the height of the container to which the stairs are mounted. To do this, remove the pins, adjust the height, insert the pins into the appropriate holes.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 30 / 42 TLC
EU
Columns that are installed next to stairs must be installed so that the notch in the column stem faces the stair hook.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 31 / 42 TLC
EU

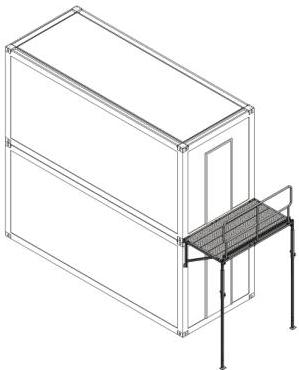

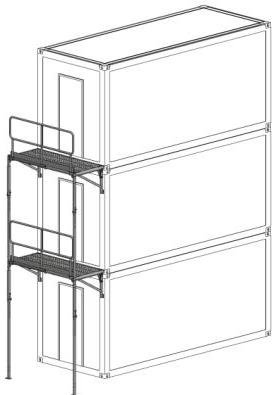

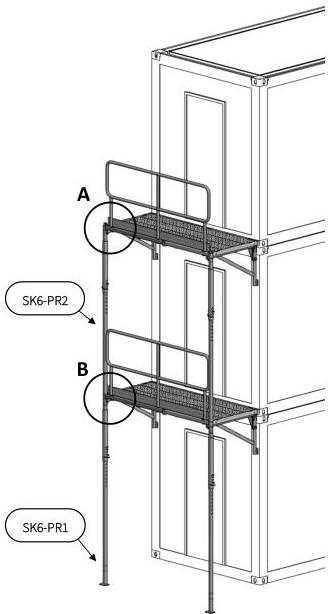

When stacking container stairs, the landings should be supported by columns from ground level to the last platform.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 32 / 42 TLC
EU

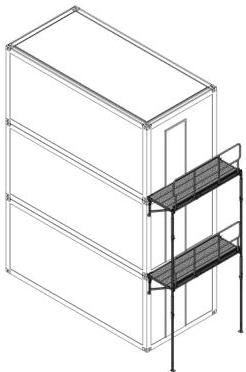

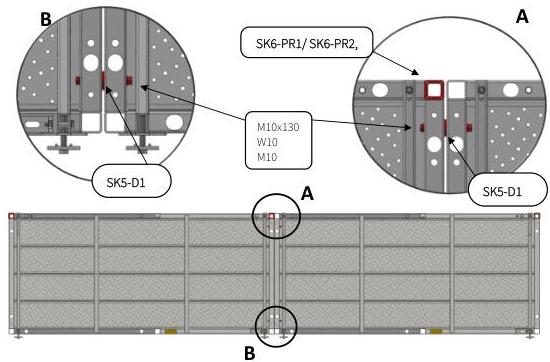

Pillars for stacked platforms. In addition, the platforms should be connected with two M10x130 screws. In the case of a string of containers, use one or two SK5-D1 washers between this connection.

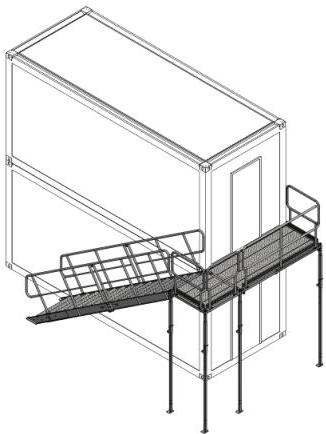

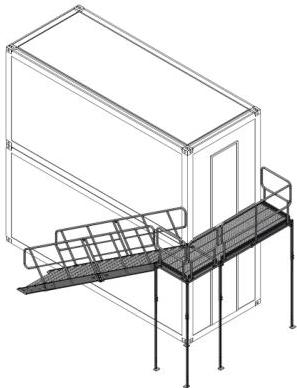

Pillars for Configuration 7. in single assembly.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001 TLC
EU

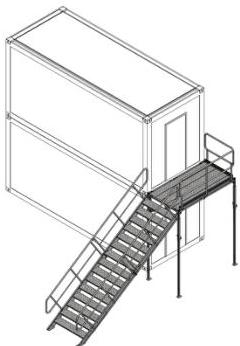

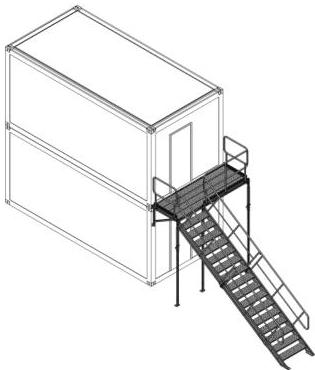

6.4. Staircase assembly

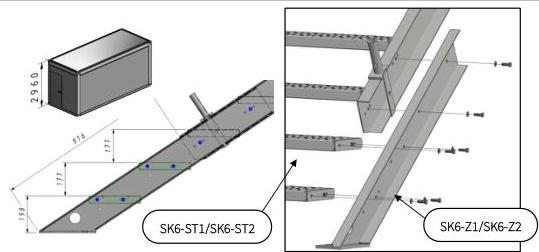

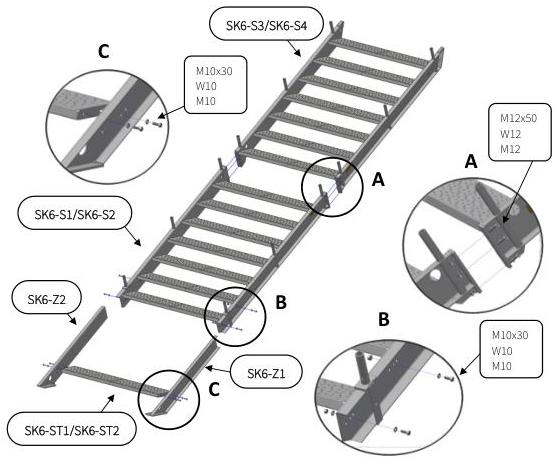

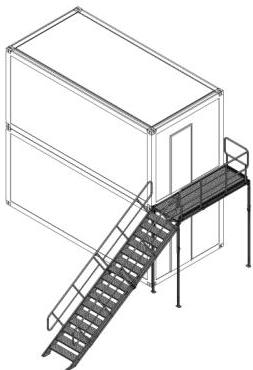

Diagram of the staircase assembly. The installation of the SK5-Z1 and SK5-Z2 elements depends on the height of the containers.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 34 / 42 TLC
EU

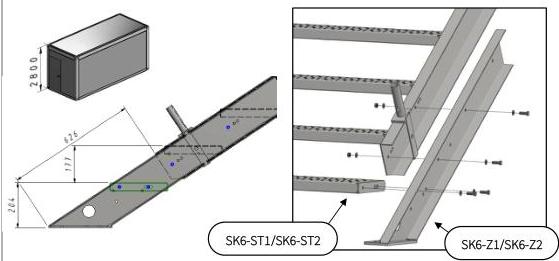

The height of the flight of stairs must be adapted to the height of the container according to the following table.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia; kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 35 / 42 TLC
EU

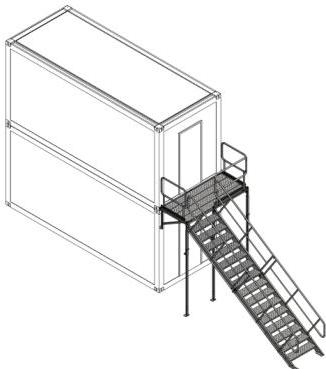

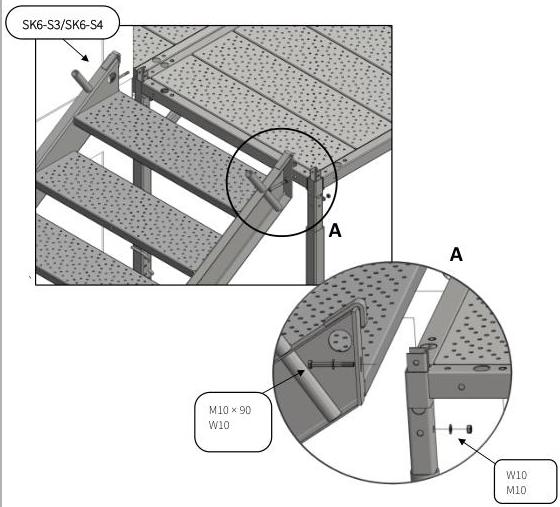

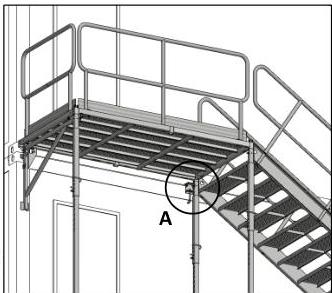

The flight of stairs has hooks for easy assembly. It must be suspended from the platform sockets and then bolted with bolts, washers and nuts.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 36 / 42 TLC EU

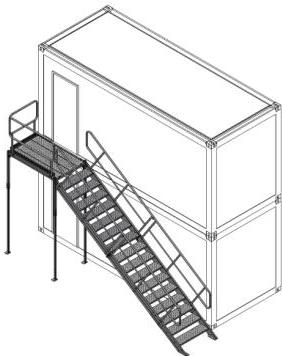

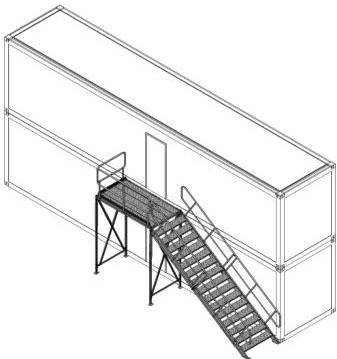

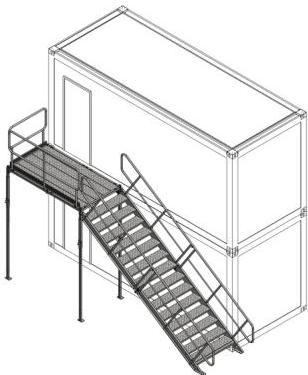

For the 1100x1100 and 1200x1200 platform, the stairs can be mounted on four sides as required. For the platform lengths 2994, 2440 and 1690, the stairs should be installed on the shorter edge or in slots on the longer edges.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia; kapitał zakładowy: 613 332,00 PLN wpłacony w całości. TLC Sp. z o.o. ul. Chopina 25 N, 38-300 Gorlice +48 505 140 140 info@tlc.eu tlc.eu NIP 525-23-48-828 KRS 0000245912 REGON 140313868 BDO 000014516 PL BNP PARIBAS 16 1600 1462 1817 5044 2000 0001 TLC
EU
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 38 / 42 TLC
EU
6.6. Connector installation L12

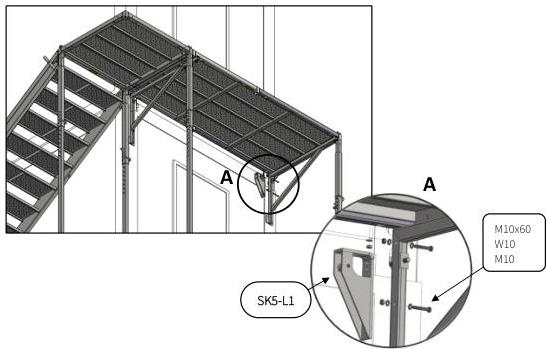

The L12 connector is mounted on the top side rail of the container and is bolted to the container stair structure. It prevents the platform from moving away from the container when the platform is mounted on one bracket and three pillars along the container.
Installation diagram L12
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 39 / 42 TLC
EU

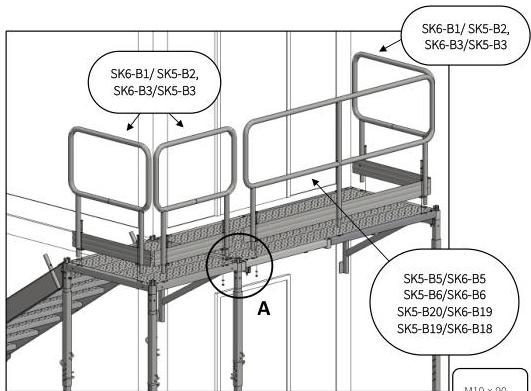

6.7. Installation of railings
The railings are assembled by fitting them into the sockets of the platform and then bolting them to the platform with bolts, washers and nuts.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 40 / 42 TLC
EU

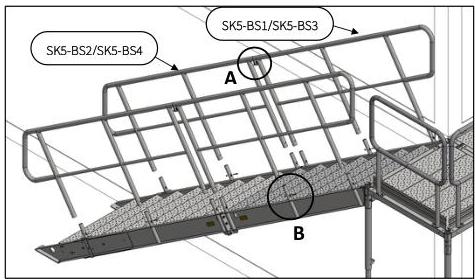

The stair railing is assembled by placing the railing on the stair bolts and then securing it with bolts and nuts.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 41 / 42 TLC
EU
6.8. Installation of bracing

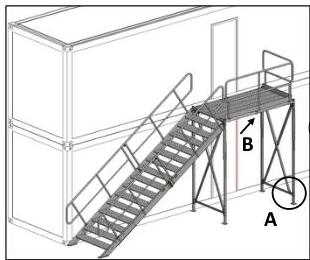

If the platforms are mounted on the pillars only, bracing must be installed and bolted to the container frame with L12 connectors.
TLC Sp. z o.o., zarejestrowana w: XII Wydział Gospodarczy
Krajowego Rejestru Sądowego w Sądzie Rejonowym dla Krakowa Śródmieścia;
kapitał zakładowy: 613 332,00 PLN wpłacony w całości.
TLC Sp. z o.o.
ul. Chopina 25 N,
38-300 Gorlice
+48 505 140 140
tlc.eu
NIP 525-23-48-828
KRS 0000245912
REGON 140313868
BDO 000014516
PL BNP PARIBAS
16 1600 1462 1817 5044 2000 0001
Page 42 / 42**
Did this answer your question?
