CT-4-411-111~0.PDF

5/11/2026

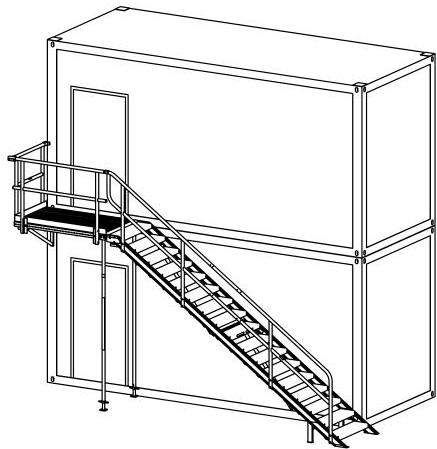

Container - Treppensystem nach Eurocode

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

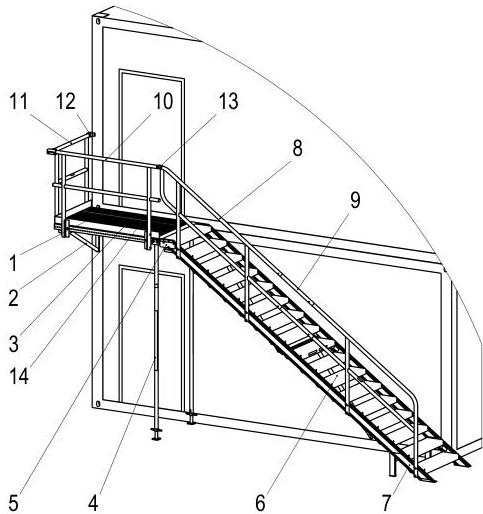

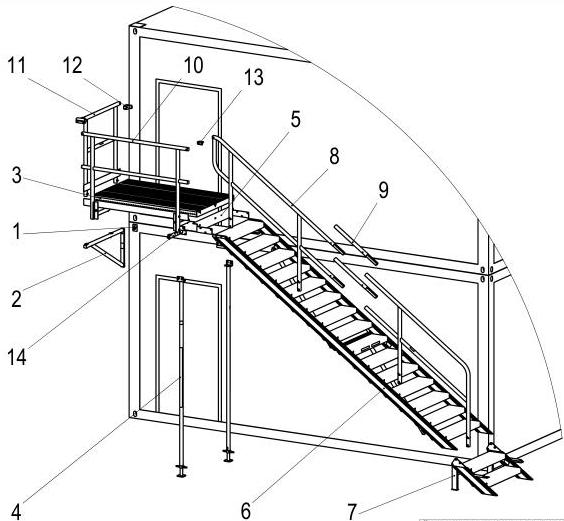

POS	Stck	Artikel-Nr.	Benennung	Gewicht
1	1	2-760230	Konsolenbefestigung Bürocontainer	0,632 kg
2	1	2-760970	Konsole Laufsteg; BL1,08m	4,121 kg
3	1	2-760935	Laufsteg; 1,78x1,08m	21,046 kg
4	2	2-760464	Stütze 3 Typ A; 2,75-3,15m	7,787 kg
5	1	3-760606	Treppenauflagewinkel	7,811 kg
6	1	2-760904	Treppe, 15-stufig, 1,0 m 34,7°	73,038 kg
7	1	2-760984	Zusatztritt 2-stufig; BT 1m, HC 2,96m	12,472 kg
8	1	2-760929	Treppengeländer	14,534 kg
9	1	2-760929-05	Treppengeländerverlängerung; HC 2,96m	1,598 kg
10	1	2-760936	Geländer 1,78m	7,304 kg
11	1	2-760981	Geländer Stirnseite 1,08m	6,621 kg
12	1	2-761007	Geländerbefestigung für Stirnseitengeländer	0,078 kg
13	1	3-760614	Geländerverbinder kompl.	0,074 kg
14	1	2-760290	Containeranbindung, Containerrahmen	1,121 kg

Änderungen nur im CAD vornehmen





Index	Änderung	Datum	Name
1:35	Erstellt
Freigegeben	Datum	Name	Benennung:

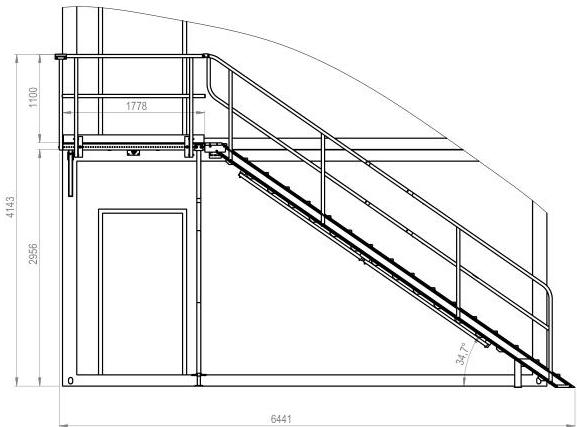

Aufgangsmodul
		05.02.15				SDE
MAUDERER
Mauderer Alutechnik GmbH
Golsholzer Straße 44 O-66161 Lindenberg				Zeichnungsnr.: CT-4-411-111	Index
0	Blatt / Blätter
1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 170,494 kg
Rohmaterial:
Werkstoff:
WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung

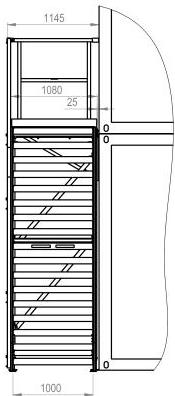

Aufgangsmodul
1:40	Erstellt		05.02.15	SDE
	Freigegeben				Zeichnungsnr.: CT-4-411-111	Index
0	Blatt / Blätter
2/5
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 170,494 kg
Rohmaterial:
Werkstoff:
WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung
Aufgangsmodul
1:35	Erstellt		05.02.15	SDE
	Freigegeben				Zeichnungsnr.: CT-4-411-111
Index 0
Blatt / Blätter 3/5
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-cL	Gewicht: 170,494 kg
Rohmaterial:
Werkstoff:
WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Bemerkung	Aufgangsmodul
1:30	Erstellt		05.02.15	SDE
	Freigegeben				Zeichnungsnr.: CT-4-411-111		Index 0	Blatt / Blätter 4/5
MAUDERER
Mauderer Alutechnik GmbH
Golsholzer Straße 44 O-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patentierteilung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Nur zur Info

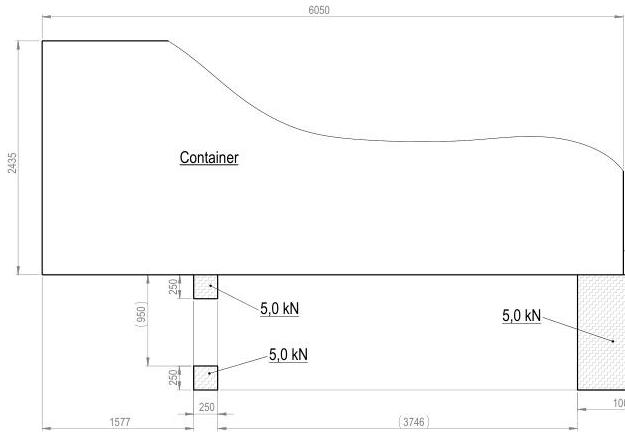

Fundamentplan

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 170,494 kg
Rohmaterial:
Werkstoff:
WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung
Aufgangsmodul
1:35	Erstellt		05.02.15	SDE
	Freigegeben				Zeichnungsnr.: CT-4-411-111	Index
0	Blatt / Blätter
5/5
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg
