CTST-1-111-110~0.PDF

5/11/2026

Container - Treppensystem nach Eurocode

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

Änderungen nur im CAD vornehmen
				Maße ohne Toleranzangaben	Gewicht: 156,335 kg Format A3 5prache: de Einheit: mm
				allg. Tol.: ISO 2768-mK	Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung		Datum	Name
1:35	Erstellt		22.01.16	FOR	Benennung Aufgangsmodul
	Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 D-66161 Lindenberg				Zeichnungsnr.: CTST-1-111-110	Index 0 Blatt / Blätter 1/5

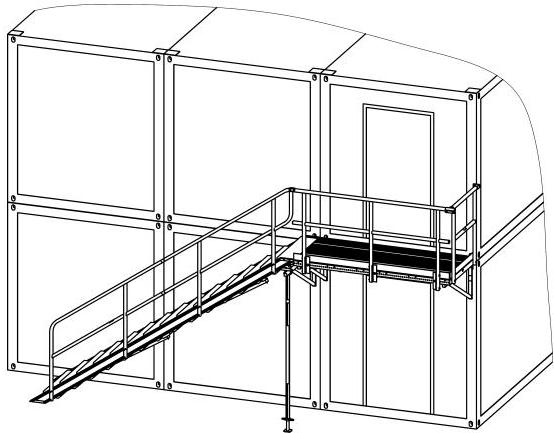

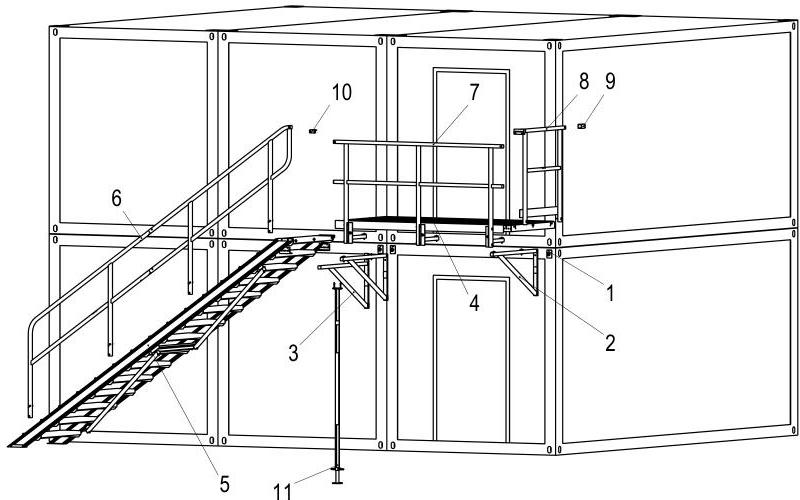

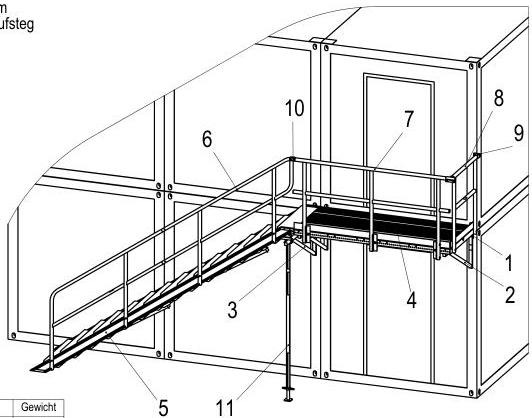

Pos	Stck	Artikel-Nr.	Benennung	Gewicht
---	---	---	---	---
1	3	2-760230	Konsolenbefestigung Bürocontainer	0,632 kg
2	2	2-760970	Konsole Laufsteg; BL1,08m	4,121 kg
3	1	2-760971	Konsole Treppe; BT 1m; 34,7°	4,567 kg
4	1	2-760937	Laufsteg; 2,43x1,08m	27,583 kg
5	1	2-760904	Treppe, 15-stufig, BT 1m, 34,7°	77,771 kg
6	1	2-760929	Treppengeländer	14,205 kg
7	1	2-760613	Geländer 2,43m 1,10m hoch	9,346 kg
8	1	2-760981	Geländer Stirnseite 1,08m	6,568 kg
9	1	2-761007	Geländerbefestigung für Stirnseitengeländer	0,078 kg
10	1	3-760614	Geländerverbinder kompl.	0,074 kg
11	1	2-761019	Stütze Treppenkonsole 1 CTST	5,392 kg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

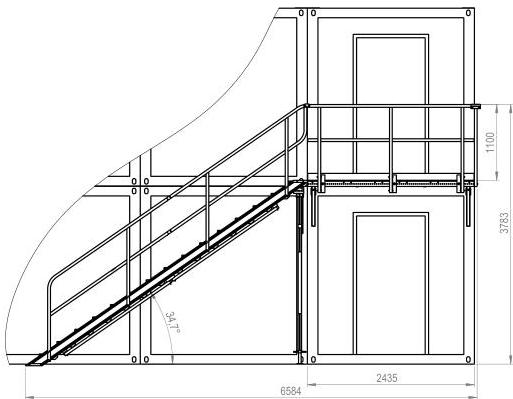

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 156,335 kg
Rohmaterial:
Werkstoff:
WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung
Aufgangsmodul
1:35	Erstellt
Freigegeben		Datum
22.01.16
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg					Zeichnungsnr.: CTST-1-111-110		Index
0	Blatt / Blätter
2/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuverbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patentierteilung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

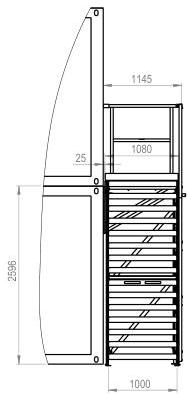

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 156,335 kg
Rohmaterial:
Werkstoff:
WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung
Aufgangsmodul
1:30	Erstellt
Freigegeben		Datum
22.01.16
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg					Zeichnungsnr.: CTST-1-111-110		Index
0	Blatt / Blätter
3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 156,335 kg
Rohmaterial:
Werkstoff:
WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung
Aufgangsmodul
1:35	Erstellt		Datum
22.01.16
	Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg					Zeichnungsnr.: CTST-1-111-110		Index
0	Blatt / Blätter
4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

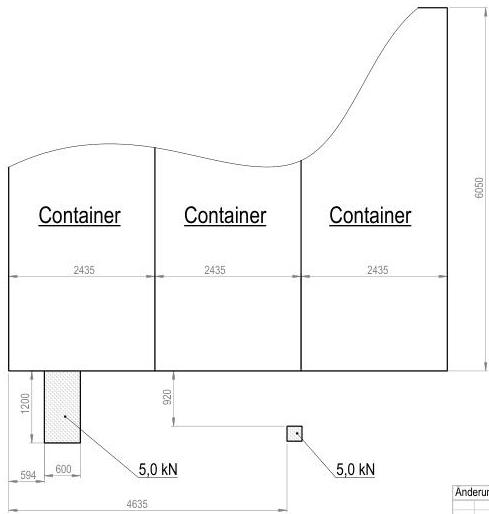

Fundamentplan

Nur zur Info

Änderungen nur im CAD vornehmen
				Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 156,335 kg	Format: A3	Sprache: de Einheit: mm


				Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung	Datum	Name	Benennung
Aufgangsmodul
1:40	Erstellt	Datum
22.01.16
	Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg				Zeichnungsnr.: CTST-1-111-110			Index 0	Blatt / Blätter
5/5
