GTX CONTAINEX

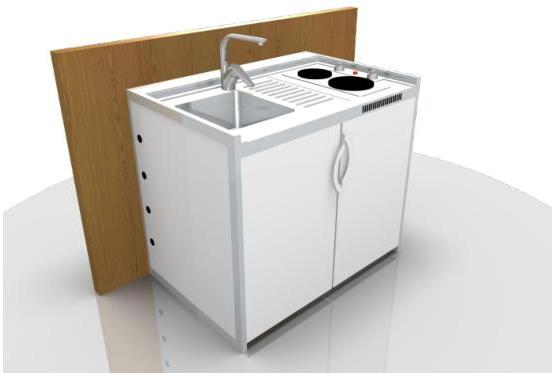

Miniküche

Datenblatt

Beschreibung

Kochteil: Zwei Elektrokochplatte, Ø14,5 cm und Ø18 cm Anschluss Leistung: 3,0 kW, Absicherung: 16 A

Kühlteil: Brutto/Nettoinhalt gesamt: 74 / 73 Liter Nutzinhalt

Gefrierteil: Brutto/Nettoinhalt gesamt: 10 / 8 Liter Nutzinhalt

Edelstahl-Spülbecken mit Abtropfteil

Unterschrank

Maße: (H x B x T) 895 x 1000 x 600 mm

Modellvariante: Kochplatte rechts

2021-12-01 Technik Seite 1 von 4 Einbauvariante Miniküche

Standardfälle

2020-05-06

Operative Produktentwicklung

Seite 2 von 4

Hochgezogener Bodenbelag

Ein hochgezogener Bodenbelag wird im Bereich der Miniküche ohne Hochzug ausgeführt.

Sonderfälle des Einbaues

• Einbau der Miniküche zwischen Paneel und Trennwand

Eine seitliche Trennwand ist Aufgrund des Abschlusses der Trennwand mit einer Mindestlänge von 800mm auszuführen.

• Einbau der Miniküche zwischen Paneel und Windfand

Der Windfang ist in einer Mindesttiefe von 800mm auszuführen.

2020-05-06

Operative Produktentwicklung

Seite 3 von 4

• Miniküche in Kombination mit anderer SA-Verrohrung

Bei der Kombination von weiteren SA-Komponenten kann es zu weiteren Einschränkungen der Positionierung kommen.

Diese ist bei der Planung der SA-Verrohung innerhalb des Containers zu berücksichtigen.

Wird neben der Miniküche ein Platz für eine weiterführende Verrohung benötigt. Ist ein Seitlicher Abstand von 150mm einzuhalten. Dadurch ist keine Trennwand zwischen Miniküche und Türe möglich.

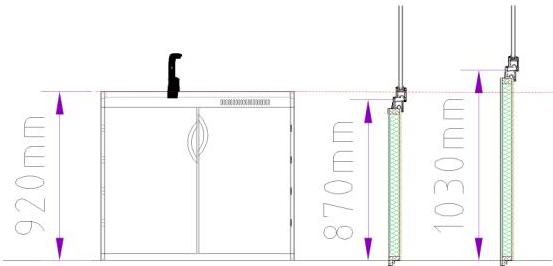

• Miniküche unterhalb von Bürofenster

• Bei der Fensterparapet Höhe 870mm ist es nicht möglich, die Miniküche unter dem Fenster zu platzieren. Es kommt zur Kollision zwischen Fensterrahmen und Miniküche.

• Bei Fensterparapet Höhe 1030 kommt es zur Kollision zwischen Miniküchenarmatur und dem Fensterflügel.

• Bei dieser Variante entfallen die Steckdosen oberhalb der Miniküche.
