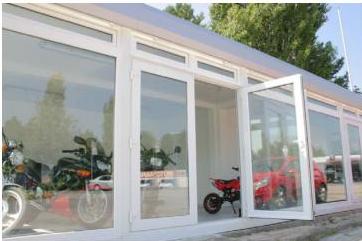

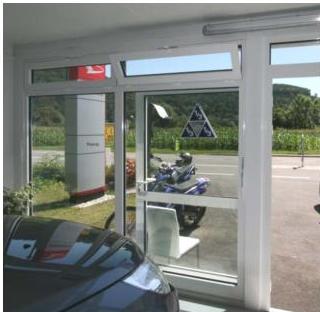

IP Verglasung mit Oberlichte

Einstellanleitung für IP Türen

Beschreibung:

• Kunststoff-Fixverglasung, Farbe weiß
• Verglasung ohne Paneelrahmen, direkt mit dem Containerrahmen verbunden
• Möglich bei Büro- und Sanitärcontainer in allen Baugrößen an den Außenwänden. VORSICHT: Montage von Zu- und Ablaufverrohrungen oder anderer Sanitär- und Elektroeinbauten (Ausnahme: Lichtschalter und Einzelsteckdosen) NICHT MÖGLICH!
• Anordnungsmöglichkeiten gemäß Statik-Matrix beachten! Alle von der Statik-Matrix abweichenden Anordnungen sind per TA anzufragen.
• Konstruktiv nur bei CAH 2800mm bzw. CAH 2960mm möglich
• Nur sortenreine Wände (Kombination aus IP Verglasung und Paneele auf einer Längs- oder Stirnseite NICHT MÖGLICH!)
• Angrenzende Wände sind in allen Isolationsvarianten möglich
• Zwischen den einzelnen IP-Glaselementen werden C-Säulen (in RAL-Farbton des Rahmens) mit dem Containerrahmen verschraubt
• Austausch von IP Glaselementen gegen CTX Paneele ist NICHT MÖGLICH! (z.B. bei Mietcontainer)

Verglasung:

Türe:

Lichte Durchgangshöhe

Lichte Durchgangsbreite

2014-10-21

Technik

Seite 1 von 5 Anordnungsmöglichkeiten für max. Außenhöhe 2,96m:

Containeranzahl (SxLxH); Stirnseiten (S) x Längsseiten (L) x Höhe (H)

| 1.geschoßig | | Die Container können beliebig aneinander gereiht oder einzeln aufgestellt werden. Es dürfen dabei beliebig große Räume gebildet werden.

Es dürfen dabei beliebig IP Elemente als Außenwände montiert werden. | | --- | --- | --- | | 2.geschoßig | Mehrreihige Containeranlagen (Anzahl der Längsseiten ≥ 2) bei 10', 16' u. 20' | | | | | | | | Ab einer min. Größe von 2x2x2 Container ist eine Erweiterung der Anlage in jeder Richtung möglich. Es dürfen dabei beliebig große Räume gebildet werden. Es dürfen dabei beliebig IP Elemente als Außenwände montiert werden. | | | | Mehrreihige Containeranlagen (Anzahl der Längsseiten = 2) bei 24' u. 30' | | | | | | | Ab einer min. Größe von 2x2x2 Container ist eine Erweiterung der Anlage in Längsrichtung möglich. Es dürfen dabei beliebig große Räume gebildet werden. Es dürfen dabei beliebig IP Elemente als Außenwände montiert werden. | | | | 3.geschoßig | Mehrreihige Containeranlagen (Anzahl der Längsseiten ≥ 2) | | | | | | | | Die abgebildete 3.geschoßige Containeranlage kann beliebig aneinander gereiht oder aufgestellt werden. Die aussteifenden Außenwände dürfen jedoch nicht entfernt werden (maximale Raumgröße daher 2x2 Container). Es dürfen dabei beliebig große Räume gebildet werden. Es dürfen dabei beliebig IP Elemente als Außenwände montiert werden. | |

2014-10-21

Technik

Seite 2 von 5 Optionen:

• VSG / TVG Verglasung
• Kipphebelbetätigung

Hinweise:

• Container müssen mit Planen-LKWs transportiert werden
• Container müssen gegen Glasbruch versichert werden
• Transpackausführung NICHT MÖGLICH!

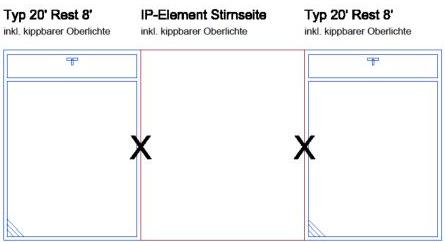

2014-10-21 Technik Seite 3 von 5 Verfügbare Glaselemente an der Container-Stirnseite

Typ 8' Inkl. kippbarer Oberlichte

Tür Typ 2000 Inkl. kippbarer Oberlichte

Tür Typ 1000 links Inkl. kippbarer Oberlichte

Tür Typ 1000 rechts Inkl. kippbarer Oberlichte

2014-10-21 Technik Seite 4 von 5

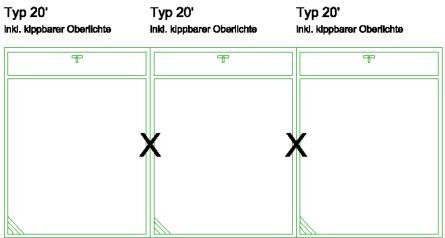

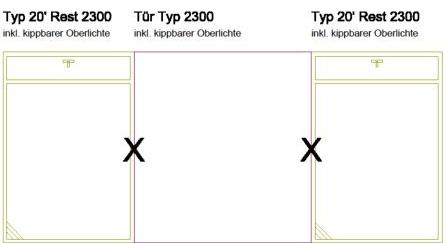

Verfügbare Glaselemente an der Container-Längsseite

Die verfügbaren Glaselemente können beliebig untereinander kombiniert werden.

2014-10-21

Technik

Seite 5 von 5_
