CT-4-111-111~0.PDF

5/11/2026

Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet. Zusammenfügungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinfragung vorbehalten.

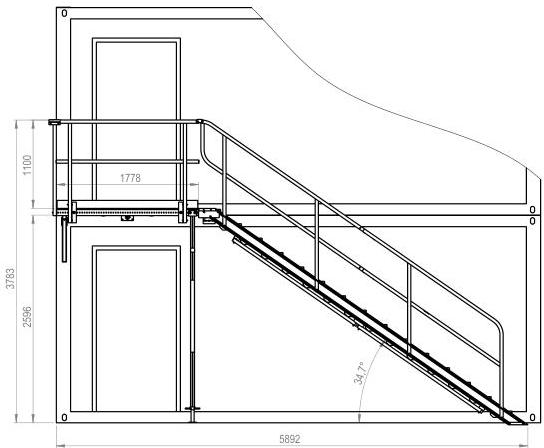

Container - Treppensystem nach Eurocode

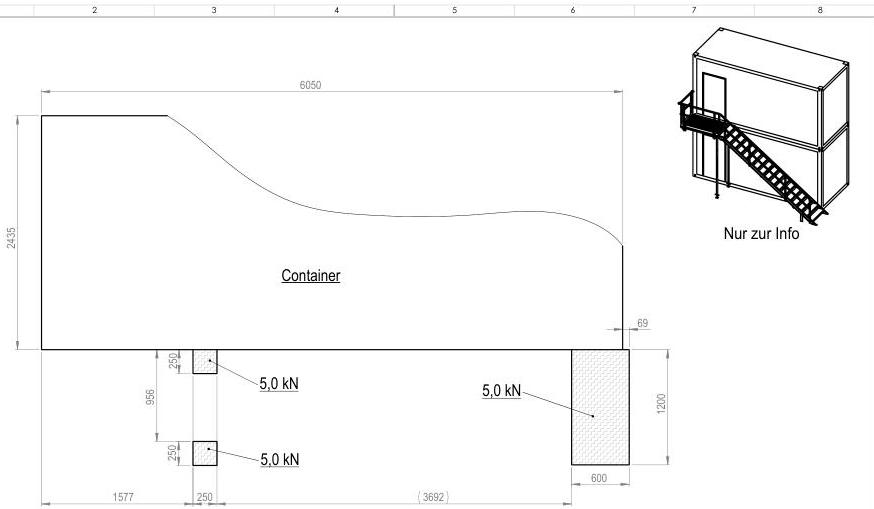

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

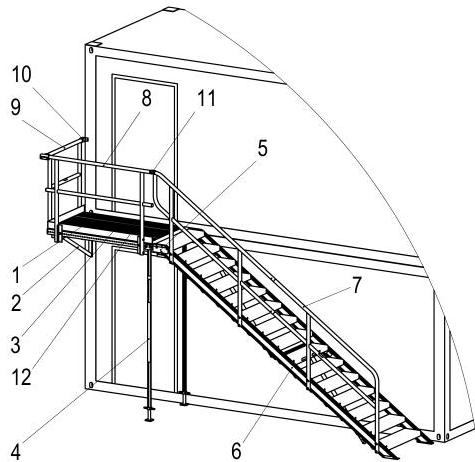

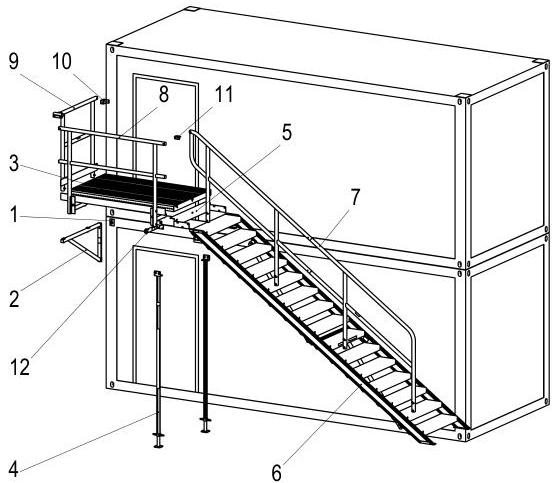

POS	Stck	Artikel-Nr.	Benennung	Gewicht
1	1	2-760230	Konsolenbefestigung Bürocontainer	0,632 kg
2	1	2-760970	Konsole Laufsteg; BL1,08m	4,121 kg
3	1	2-760935	Laufsteg; 1,78x1,08m	21,046 kg
4	2	2-760318	Stütze 2A**	5,681 kg
5	1	3-760606	Treppenauflagewinkel	7,811 kg
6	1	2-760904	Treppe, 15-stufig, BT 1m, 34,7°	77,771 kg
7	1	2-760929	Treppengeländer	14,205 kg
8	1	2-760936	Geländer 1,78m	7,304 kg
9	1	2-760981	Geländer Stirnseite 1,08m	6,621 kg
10	1	2-761007	Geländerbefestigung für Stirnseitengeländer	0,078 kg
11	1	3-760614	Geländerverbinder kompl.	0,074 kg
12	1	2-760290	Containeranbindung, Containerrahmen	1,121 kg

Änderungen nur im CAD vornehmen





Index	Änderung	Datum	Name
1:35	Erstellt
Freigegeben	Datum	Name	Benennung
		04.02.15		SDE	Aufgangsmodul
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg					Zeichnungsnr.: CT-4-111-111	Index
0	Blatt / Blätter
1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 152,086 kg
Rohmaterial:
Werkstoff:
WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung

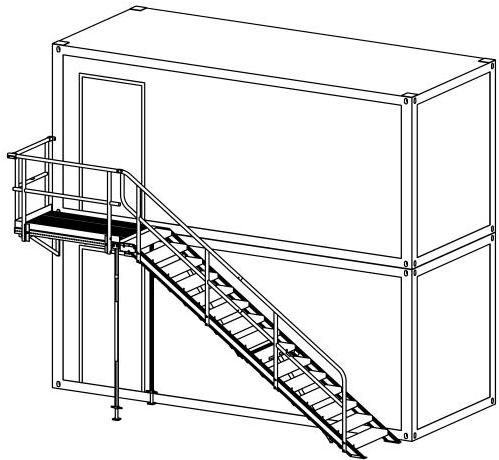

Aufgangsmodul
1:35	Erstellt		04.02.15	SDE
	Freigegeben				Zeichnungsnr.: CT-4-111-111
Index 0
Blatt / Blätter 2/5
MAUDERER
Mauderer Alutechnik GmbH
Golsholzer Straße 44 D-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 152,086 kg
Rohmaterial: Werkstoff: WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung

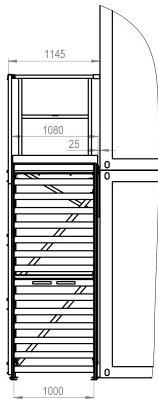

Aufgangsmodul
1:35	Erstellt		04.02.15	SDE
	Freigegeben				Zeichnungsnr.: CT-4-111-111	Index 0	Blatt / Blätter 3/5
MAUDERER
Mauderer Alutechnik GmbH
Golsholzer Straße 44 D-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 152,086 kg
Rohmaterial:
Werkstoff:
WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Bemerkung	Aufgangsmodul
1:30	Erstellt		04.02.15	SDE
	Freigegeben				Zeichnungsnr.: CT-4-111-111		Index 0	Blatt / Blätter 4/5
MAUDERER
Mauderer Alutechnik GmbH
Golsholzer Straße 44 · D-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweiteilsanfänger verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

Änderungen nur im CAD vornehmen
				Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 152,086 kg	Format: A3	Sprache: de Einheit: mm

					Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung	Datum	Name
1:30	Erstellt	04.02.15	SDE	Bemerkung	Aufgangsmodul
	Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 · D-88161 Lindenberg					Zeichnungsnr.: CT-4-111-111		Index 0	Blatt / Blätter 5/5
