Montagehinweise
Split Klimagerät
Ergänzende Montage- und Wartungshinweise zur Herstellermontageanleitung
Datum: 02.04.2025 CONTAINEX | Ergänzende Montagehinweise Split Klimagerät
Inhalt
1 Montagehinweise ... 3 1.1 Durchführung der Montagearbeiten ... 3 1.2 Montage des Außengeräts am Mineralwollpaneel ... 3 1.3 Montage des Außengeräts auf PU / PIR und Steinwolle Paneel ... 4 1.4 Installation am Voll- und Fensterpaneel ... 5 1.4.1 Montage des Innengeräts oberhalb des Fensters ... 6 1.5 Elektroanschluss und Vorbereitung im Container ... 7 1.5.1 Vorbereitung Anschlussleitung für Split-Klimagerät im Container ... 7 1.6 Verlegen der Kältemittelleitungen ... 8 1.7 Ventilanschluss und Ventilöffnung ... 8 1.8 Abdichtung der Durchbrüche ... 8 1.9 Überprüfung der Dichtheit ... 9 1.10 Kondenswasserablauf ... 9
CONTAINEX
Seite 2 von 9 CONTAINEX | Ergänzende Montagehinweise Split Klimagerät
1 Montagehinweise
In diesem Dokument wird auf zusätzliche Montagehinweise für die Montage des Klimageräts eingegangen.
Die Installationsanleitung der Fa. RED-RING ist zwingend zu beachten
1.1 Durchführung der Montagearbeiten
Die Montage des Geräts muss von einem autorisierten Händler oder Fachmann durchgeführt werden, um eine fehlerfreie Installation zu gewährleisten und Folgeschäden sowie Gewährleistungsausschluss zu vermeiden.

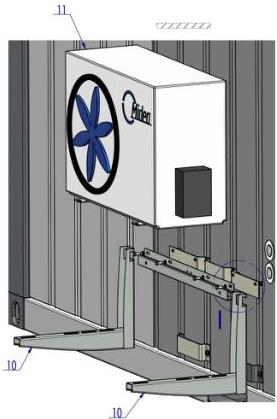

1.2 Montage des Außengeräts am Mineralwollpaneel
Bei Mineralwollpaneelen müssen zusätzliche Montageschienen am Paneel (als Paneelverstärkung) montiert werden, die als Befestigung für die Montageschienen und -winkel der Außeneinheit des Klimageräts dienen.
CONTAINEX
Seite 3 von 9 CONTAINEX | Ergänzende Montagehinweise Split Klimagerät

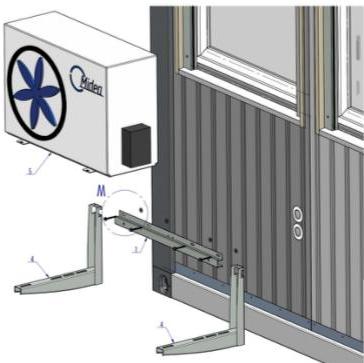

1.3 Montage des Außengeräts auf PU / PIR und Steinwolle Paneel
Bei PU / PIR / SW Paneelen müssen keine zusätzlichen Montageschiene am Paneel montiert werden. Lediglich die Schiene zur Befestigung für die Montagewinkel der Außeneinheit des Klimageräts muss montiert werden.
CONTAINEX
Seite 4 von 9 CONTAINEX | Ergänzende Montagehinweise Split Klimagerät

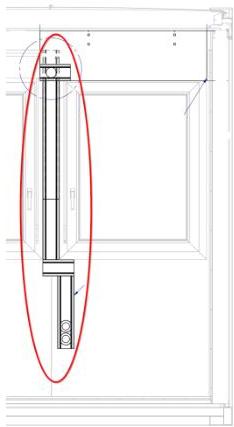

1.4 Installation am Voll- und Fensterpaneel
Alle Leitungen (Elektro-, Kältemittel-, Kondenswasserleitung(en)) müssen in den dafür vorgesehenen Kabelkanälen installiert werden.
CONTAINEX
Seite 5 von 9 CONTAINEX | Ergänzende Montagehinweise Split Klimagerät

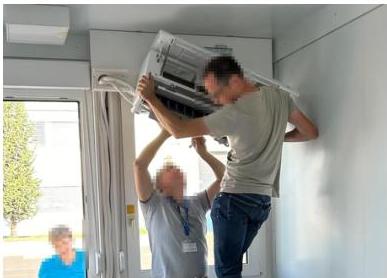

1.4.1 Montage des Innengeräts oberhalb des Fensters
Aufgrund der geringen Platzverhältnisse bei der Montage des Innengeräts oberhalb des Fensters, muss der Anschluss des Geräts erfolgen, bevor das Gerät an die Wand montiert wird.
Es wird empfohlen, bei der Montage des Innengeräts oberhalb des Fensters (bei RIH 2540 bzw. 2500) einen 2. Monteur heranzuziehen, um den Anschluss der Elektroinstallation sowie der Kälteleitungen durchführen zu können.
CONTAINEX
Seite 6 von 9 CONTAINEX | Ergänzende Montagehinweise Split Klimagerät

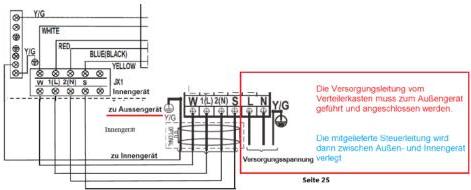

1.5 Elektroanschluss und Vorbereitung im Container

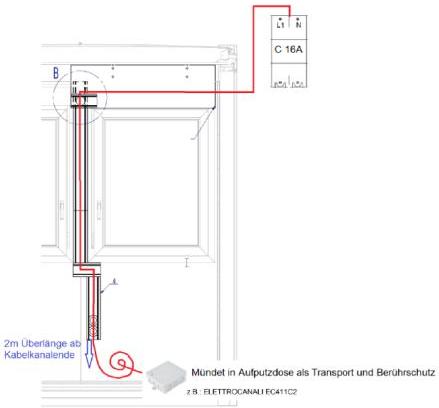

1.5.1 Vorbereitung Anschlussleitung für Split-Klimagerät im Container
In Abbildung 7 ist der Auslieferzustand in Bezug auf die Anschlussleitung bzw. Zuleitung für das Split-Klimagerät beschrieben. Die mitgelieferte Aufputzdose dient als Transport- und Berührschutz.
CONTAINEX
Seite 7 von 9 CONTAINEX | Ergänzende Montagehinweise Split Klimagerät
1.6 Verlegen der Kältemittelleitungen
Beim Verlegen der Kältemittelleitungen ist auf eine Knickfreie Verlegung zu achten. Im Bereich der Durchbrüche und Kabelkanäle ist auf ausreichende Biegeradien zu achten.
1.7 Ventilanschluss und Ventilöffnung
Um den ordnungsgemäßen Betrieb sowie eine Beschädigung des Geräts zu vermeiden, müssen die Ventile der Kältemittelleitungen vollständig geöffnet sein.
1.8 Abdichtung der Durchbrüche
Die beiliegende Dichtmasse muss sowohl im inneren aus auch im äußeren Bereich des Durchbruchs aufgetragen werden. Die Abdichtung muss so erfolgen, dass eine Abdichtung zwischen den Leitungen und der Öffnung, sowie zwischen den Kabeln vollflächig gegeben ist.
CONTAINEX
Seite 8 von 9 CONTAINEX | Ergänzende Montagehinweise Split Klimagerät
1.9 Überprüfung der Dichtheit
Nach fertiger Installation muss das System mit einem Lecksuchspray inspiziert werden, um mögliche Leckagen festzustellen.
1.10 Kondenswasserablauf
Die Kondenswasserabläufe sind so zu verlegen, dass ein ungehinderter Abfluss von Kondenswasser ermöglicht wird und Folgeschäden im Zusammenhang mit austretendem Kondenswasser vermieden werden.
