CT-2-211-111~-a.PDF

5/11/2026

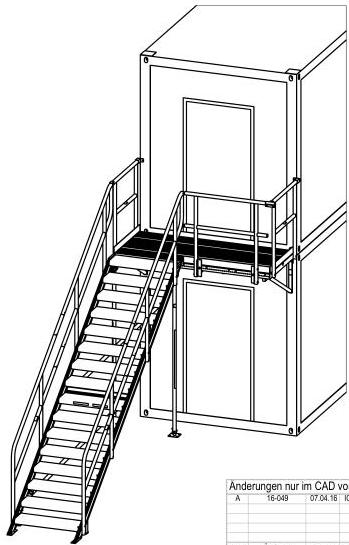

Container - Treppensystem nach Eurocode

Einzellast: 1,5 kN auf Fläche 100 x 100 mm Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

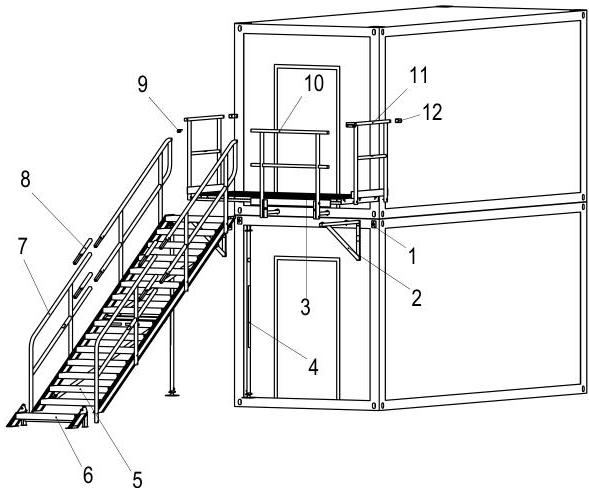

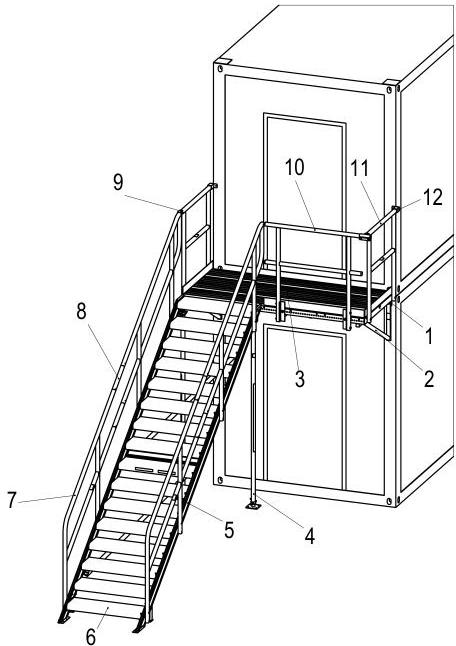

Pos	Stck	Artikel-Nr.	Benennung	Gewicht
1	2	2-760230	Konsolenbefestigung Bürocontainer	0,632 kg
2	2	2-760970	Konsole Laufsteg; BL1,08m	4,121 kg
3	1	2-760937	Laufsteg; 2,43x1,08m	27,583 kg
4	2	2-761019	Stütze Treppenkonsole 1 CTST	7,212 kg
5	1	2-760904	Treppe, 15-stufig, 1,0 m 34,7"	73,038 kg
6	1	2-760912	Zusatzritt 1-stufig; BT 1m; HC 2,8m	7,869 kg
7	2	2-760929	Treppengeländer	14,534 kg
8	2	2-760929-03	Treppengeländerverlängerung, HC 2,8m	1,158 kg
9	1	3-760614	Geländerverbinder kompl.	0,074 kg
10	1	2-760932	Geländer Laufsteg; 1,3m, 1,1m hoch CT-2	6,900 kg
11	2	2-760981	Geländer Stirnseite 1,08m	6,568 kg
12	2	2-761007	Geländerbefestigung für Stirnseitengeländer	0,078 kg

Änderungen nur im CAD vornehmen

A	16-049	07.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 188,447 kg	Format: A3	Sprache: de Einheit: mm
					Rohmaterial: Werkstoff: WS-Norm:


Index	Änderung	Datum	Name	Benennung Aufgangsmodul
1:30	Erstellt	07.04.16	ICH
	Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 D-66161 Lindenberg				Zeichnungsnr.: CT-2-211-111		Index A	Blatt / Blätter 1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

Änderungen nur im CAD vornehmen
A	16-049	07.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 188,447 kg	Format: A3	Sprache: de Einheit: mm
					Rohmaterial: Werkstoff: WS-Norm:

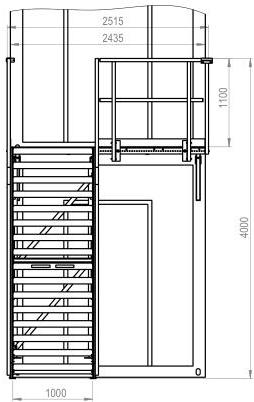

Index	Änderung	Datum	Name	Benennung
Aufgangsmodul
1:35		Datum	Name
	Erstellt	07.04.16	ICH
	Freigegeben			Zeichnungsnr.: CT-2-211-111	Index A	Blatt / Blätter 2/5
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

Änderungen nur im CAD vornehmen
A	16-049		07.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 188,447 kg	Format: A3	Sprache: de Einheit: mm
						Rohmaterial: Werkstoff: WS-Norm:

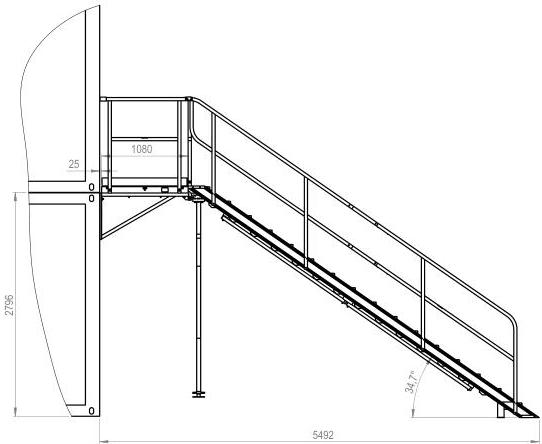

Index	Änderung		Datum	Name	Benennung
Aufgangsmodul
1:35			Datum	Name
	Erstellt
Freigegeben		07.04.16	ICH
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-88161 Lindenberg					Zeichnungsnr.: CT-2-211-111			Index A	Blatt / Blätter 3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuverbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
A	16-049	07.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 188,447 kg	Format A3	Sprache: de Einheit: mm
						Rohmaterial:
						Werkstoff: WS-Norm:

Index	Änderung	Datum	Name
1:30	Erstellt	Datum 07.04.16		ICH		Benennung: Aufgangsmodul
	Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 D-66161 Lindenberg					Zeichnungsnr.: CT-2-211-111			Index A	Blatt / Blätter 4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patentierteilung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Fundamentplan

Änderungen nur im CAD vornehmen
A




Index
Aufgangsmodul
1:40

Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 Lindenberg
5/5
