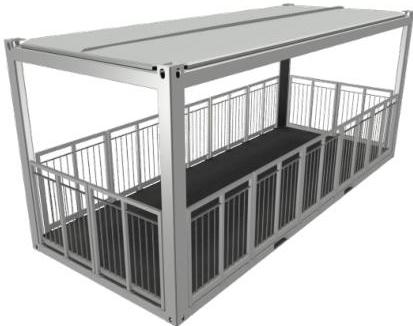

Terrassen- Container

(mit / ohne Dach)


Version: 1.0

Datum: 07.06.2024

Autor/-in: Operative Produktentwicklung CONTAINEX | Terrassen- Container 1 Allgemein

Inhalt

1 Allgemein 3 2 Lasten 3 3 Boden 3 4 Dach 4 4.1 Ausführung mit Dach 4 4.2 Ausführung ohne Dach 4 5 Geländer 4 6 Holzverschalung 5 7 Elektrik 5 7.1 Standardposition der Steckdose an der Decke 6 8 Terrassenkombinationen 6 8.1 Terrassen mit Dach 6 8.2 Terrassen ohne Dach 6 9 Anordnungsmöglichkeiten 7 10 Transport 7 11 Handling 8 11.1 Terrassen- Container mit Dach 8 11.2 Terrassen- Container ohne Dach 8 12 Beispiele 9 13 Abbildungsverzeichnis 11

CONTAINEX Seite 2 von 11 CONTAINEX | Terrassen- Container 1 Allgemein

1 Allgemein

  • Ausführungen:
  • Terrassen- Container ohne Dach
  • Terrassen- Container mit Dach
  • Länge: 10' / 16' / 20'
  • Breite: 8'
  • CAH (RIH): 2.591m (2.325) 2.800m (2.525) 2.960m (2.685)
  • Lackierung: Einfärbig in der Container- Anlagenfarbe
  • Staplertaschen: In Sondermaß 360x80mm
  • keine
  • 10' 2050mm / 1660mm / 950mm
  • 16' 2050mm / 1660mm / 950mm
  • 20' 2050mm

2 Lasten

  • Nutzlasten*: bis max. 5,00 / 3,00* / 3,00* kN/m²
  • Schneelasten*: bis max. $s_k = 2,50^* \text{ kN/m}^2$
  • Windlasten: bis 25 m/s (90 km/h)
  • Geländer- Holmlasten: 1,00 kN/m

*abhängig vom darunter befindlichen Container, siehe Technische Beschreibung!

3 Boden

  • WPC-Dielenboden aus 150 x 25 mm WPC-Lamellen (Wood-Plastic-Composites)
  • Farbe Grau (ähnlich RAL 7005 Mausgrau)

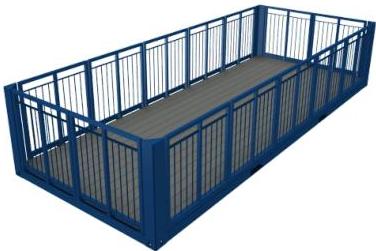

Abbildung 1: Dielenboden

CONTAINEX Seite 3 von 11 CONTAINEX | Terrassen- Container 4 Dach

4 Dach

4.1 Ausführung mit Dach

  • Dachgruppe und Ecksäulen auf Basis BM Stark NEU
  • Montagelöcher in Dachgruppe für die Holzverschalungen sind immer vorhanden
  • Montagelöcher in Bodengruppe sowohl für Geländer als auch für Holzverschalung immer vorhanden
  • Keine Dämmung im Dach
  • Deckenverkleidung: Gipsplatte mit weißem Stahlblech
  • Ecksäulen innen mit weißer Blechverkleidung (geschraubte Ausführung)

4.2 Ausführung ohne Dach

  • Gekürzte Ecksäulen ohne Verkleidung
  • Abdeckblech für Corner Cast in Rahmenfarbe
  • Bei Verbindungen von mehreren Container kann die Ecksäule nach Aufstellung durch ein Abdeckblech für Corner Cast in Rahmenfarbe ersetzt werden

5 Geländer

  • Höhe: 1100mm
  • Sprossenabstand: <120mm
  • Steinsturzblech: Siehe Darstellung unterhalb [1]
  • Geländer Breite:
  • Stirnseite: 1040mm
  • Längsseite 10': 1280mm
  • Längsseite 16': 1110mm
  • Längsseite 20': 1110mm
  • Geländer Farbe: in Rahmenfarbe
  • Optional: Entfall von einzelnen Geländer- Elementen

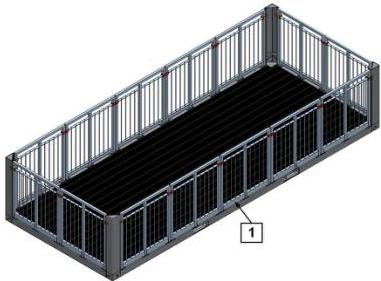

Abbildung 2: Steinsturzblech

CONTAINEX Seite 4 von 11 CONTAINEX | Terrassen- Container 6 Holzverschalung

6 Holzverschalung

  • Holzart: Lärche – unbehandelt (Qualität A/B)
  • Dimension: 28 x 95 x "Länge" mm
  • Längsseitige Segmente: 20' – 1 Segment (Breite: 1884mm) – max. 3 Segmente 16' – 1 Segment (Breite: 1494mm) – max. 3 Segmente 10' – 1 Segment (Breite: 1299mm) – max. 2 Segmente
  • Stirnseitiges Segment: 1 Segment (Breite: 2101mm) – max. 1 Segment
  • Höhe der Holzverschalung: CAH 2591mm → 2215mm CAH 2800mm → 2425mm CAH 2960mm → 2585mm
  • Transpack-Ausführung: Bei TP-Ausführung sind die Holzsegmente zerlegt im TP
  • Terrassen- Container mit Holzverschalung nur im EG einsetzbar → keine Absturzsicherung
  • Die Mischung von Holzverschalung und Geländer pro Terrassen- Container kann für Längs- und Stirnseite ausschließlich sortenrein ausgeführt sein

7 Elektrik

  • Ausschließlich optional bei Terrassen- Container mit Dach
  • Basis VDE (=ÖVE, SKAN, NO, CZ, SK, IT, DK), F, GB, CH, NL, ES
  • 230V / 3-polig / 4-polig / 32A 400V / 5-polig / 32A
  • Feuchtraumverteilerkasten an der Decke montiert
  • Flexible Leitungen mit Steckkontakt
  • 2 Stück LED-Anbauleuchte in Feuchtraumausführung
  • Lichtschalter und Steckdose in der Ecksäule in Feuchtraumausführung
  • E-Standard „GB-Elektrik“ mit Bewegungsmelder (ohne Steckdosen und Lichtschalter)
  • Optional:
  • 2 Stück Einzelsteckdose an der Decke, separat abgesichert (Feuchtraumausführung)
  • Kabelauslass 3x2,5mm² für Steckdosen an der Decke
  • Kabelauslass 3x1,5mm² für Leuchten an der Decke

Abbildung 3: Ausstattung Elektrik


CONTAINEX Seite 5 von 11 CONTAINEX | Terrassen- Container 8 Terrassenkombinationen

7.1 Standardposition der Steckdose an der Decke

Abbildung 4: Steckdosenposition 10'

Abbildung 5: Steckdosenposition 16'

Abbildung 6: Steckdosenposition 20'

8 Terrassenkombinationen

Terrassen- Container können über die Längs- bzw. Stirnseiten miteinander verbunden werden.

8.1 Terrassen mit Dach

Es wird nur Außenverbindungsmaterial geliefert. Für die innenliegenden Verbindungen ist kein Verkleidungsmaterial vorgesehen.

8.2 Terrassen ohne Dach

  • Kein Verbindungsmaterial
  • Optional → Entfall der Ecksäulen. Corner Cast wird mit Abdeckblech verkleidet.

Abbildung 7: Kombination Terrasse ohne Dach

CONTAINEX Seite 6 von 11 CONTAINEX | Terrassen- Container 9 Anordnungsmöglichkeiten

9 Anordnungsmöglichkeiten

Der Terrassen-Container ist ein Container ohne aussteifende Außenwände.

Bei der Anordnung von Terrassen-Container sind die Anordnungsmöglichkeiten gemäß Technischer Beschreibung CLASSIC Line zu beachten.

Es können maximal dreigeschossige Containeranlagen gebildet werden.

Es sind die maximal zulässigen Schneelasten zu beachten.


Für die Stapelung eines BM/SA auf einen Terrassen-Container mit Dach ist eine gesonderte Überprüfung mittels Technischer Anfrage notwendig!

Terrassen- Container mit Holzverschalung ausschließlich im EG zulässig!

Keine Kombination mit Paneelen möglich!

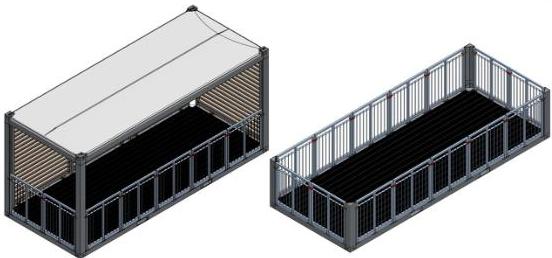

Abbildung 8: Anordnungsmöglichkeiten

10 Transport

  • Aufgebaut
  • Transpack
  • Terrasse mit Dach + Geländer
  • Terrasse mit Dach + Holzverschalung
  • Terrasse ohne Dach

TP-Höhe → 520mm TP-Höhe → 648mm Bodengruppe + Palette

CONTAINEX Seite 7 von 11 CONTAINEX | Terrassen- Container 11 Handling

11 Handling

11.1 Terrassen- Container mit Dach

Das Handling erfolgt gemäß der Technischen Beschreibung für einen BM/SA CLASSIC Line.

11.2 Terrassen- Container ohne Dach

Für das Verkranen eines Terrassen-Containers ohne Dach sind in den kurzen Ecksäulen zusätzliche Laschen vorgesehen. Bei werkseitigem Entfall der kurzen Ecksäulen wird eine zusätzliche Kranlasche montiert, welche vor Ort nach der Montage zu entfernen ist.

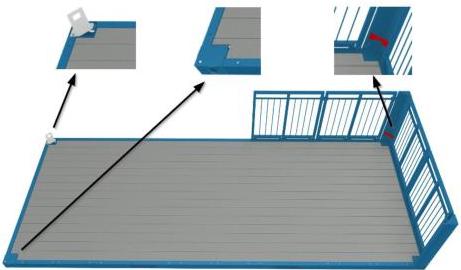

Abbildung 9: Handling Terrasse ohne Dach

CONTAINEX Seite 8 von 11 CONTAINEX | Terrassen- Container 12 Beispiele

12 Beispiele

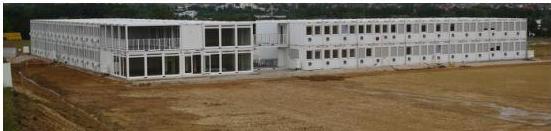

Abbildung 10: Musteranlage 1

Abbildung 11: Musteranlage 2

Abbildung 12: Terrasse ohne Dach

CONTAINEX Seite 9 von 11 CONTAINEX | Terrassen- Container 12 Beispiele

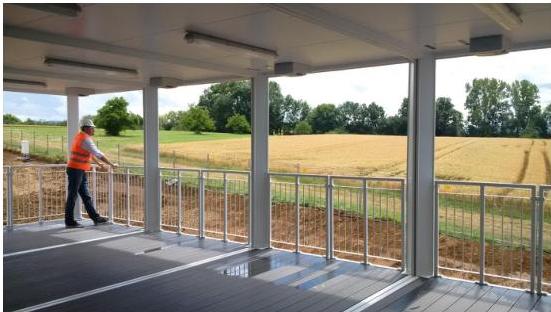

Abbildung 13: Terrasse mit Dach

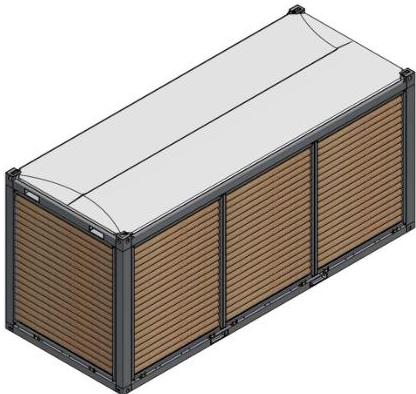

Abbildung 14: Terrasse mit Holzverschalung

CONTAINEX Seite 10 von 11 CONTAINEX | Terrassen- Container 13 Abbildungsverzeichnis

13 Abbildungsverzeichnis

Abbildung 1: Dielenboden ... 3 Abbildung 2: Steinsturzblech ... 4 Abbildung 3: Ausstattung Elektrik ... 5 Abbildung 4: Steckdosenposition 10' ... 6 Abbildung 5: Steckdosenposition 16' ... 6 Abbildung 6: Steckdosenposition 20' ... 6 Abbildung 7: Kombination Terrasse ohne Dach ... 6 Abbildung 8: Anordnungsmöglichkeiten ... 7 Abbildung 9: Handling Terrasse ohne Dach ... 8 Abbildung 10: Musteranlage 1 ... 9 Abbildung 11: Musteranlage 2 ... 9 Abbildung 12: Terrasse ohne Dach ... 9 Abbildung 13: Terrasse mit Dach ... 10 Abbildung 14: Terrasse mit Holzverschalung ... 10

CONTAINEX Seite 11 von 11*
