B.E.G.

LUXOMAT® PD3N-1C

D

Montage- und Bedienungsanleitung

1. Montagevorbereitung

Arbeiten an elektrischen Anlegen dürfen nur von Elektrofachkräften oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft entsprechend den elektrotechnischen Regeln vorgenommen werden.

Vor Montage Leitung spannungsfrei schalten!

Dieses Gerät ist nicht zum Freischalten geeignet.

2a. Montage LUXOMAT® PD3N-1C-AP

1. Sensoreinsatz
2. Abdeckung steckbar inkl. Abdeckung für LEDs (2a)
3. Abdecklamelle
4. AP-Dose

Der Melder muß auf eine ebene, feste Unterlage montiert werden. Es sind keine Aufputzrahmen oder Unterputzdosen erforderlich.

2b. Montage LUXOMAT® PD3N-1C-DE

1. Sensoreinsatz mit Montageplatte
2. Abdeckung steckbar inkl. Abdeckung für LEDs (2a)
3. Abdecklamelle
4. Schutzabdeckung
5. Decke (Bohrloch Ø 68 mm)

2c. Montage LUXOMAT® PD3N-1C-UP

1. Sensoreinsatz mit Montageplatte
2. Abdeckung steckbar inkl. Abdeckung für LEDs (2a)
3. Abdecklamelle
4. Schutzabdeckung

3. Inbetriebnahme / Einstellungen

Nach Stromanschluß durchläuft der LUXOMAT® PD3N-1C einen Selbstprüfzyklus von 60 Sekunden (siehe LED-Funktionsanzeigen Punkt 9).

3. Inbetriebnahme / Einstellungen

Nachlaufzeit „Min/Sek“ Die Nachlaufzeit kann von 30 s bis 30 Min. eingestellt werden. Symbol: Impuls < 1 s Symbol TEST: Testbetrieb Jede Bewegung schaltet das Licht unabhängig von der Helligkeit für 1 s EIN, danach für 2 s AUS.

Ermitteln des aktuellen Helligkeitswertes Das Potentiometer in Stellung fest bringen. Die grüne LED leuchtet dauerhaft sobald der am Potentiometer „Lux“ eingestellte Wert den aktuell gemessenen Helligkeitswert unterschreitet.

4. Einstellungen mit Fernbedienung (optional)

Fernbedienung LUXOMAT® IR-PD3N

1. Batterie überprüfen: Batteriefach öffnen durch Zusammendrücken der Plastikfeder und Herausziehen des Batteriehalters.

2. Hardware Reset Reset: Das Einstellen auf „Test“ und „Sonne“ aus jeder beliebigen anderen Position bewirkt einen „Reset“ des Gerätes. D.h. sämtliche eingestellte Parameter werden gelöscht (schnelles Blinken aller LEDs für 5 s).

Achtung: Alle am Gerät mit den Drehreglern eingestellten Werte werden mit der Fernbedienung überschrieben.

Option:

IR-PD3N

Wandhalter für Fernbedienung IR-PD3N

IR-PD-Mini

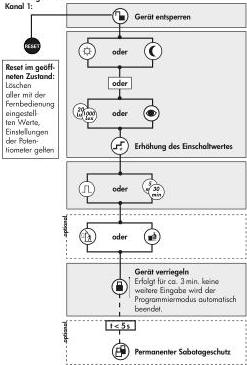

Einstellungen mit Fernbedienung

Einstellungen Relais Kanal 1:

Erläuterung der Tastenfunktionen

Helligkeitsallwert

Tagbetrieb: Lichtfühler inaktiv, Schalten bei jeder Helligkeit / Nachtbetrieb. Sehr tiefer Einschaltwert von ca. 10 lux für spezielle Anwendungen

Automatisches Einlesen des aktuellen Lichtwertes als neuer Lichtallwert

Erhöhung des Einschaltwertes Bei jedem Tastendruck erhöht das Gerät schrittweise den aktuellen Einschaltwert um 20 lux (50 lux ab 100 lux)

Nachlaufzeiten / Impulsfunktion Kanal 1

Empfindlichkeit normal / Empfindlichkeit hoch

Testbetrieb im geschlossenen Zustand aktivieren Deaktivieren: Reset drücken Nach ca. 3 min. wird der Testmodus automatisch beendet.

Reset im geschlossenen Zustand Das Beleuchtungsrelais wird abgeschaltet, d.h. geöffnet und die Nachlaufzeiten zurückgesetzt.

Permanenter Sabatageschutz Mit dieser Funktion wird der Empfang von Fernbedienungssignalen am LUXOMAT® PD3N-1C permanent gesperrt (grüne LED als Bewegungsanzeige). Dieser Modus kann nur während 5 s (weiße LED blinkt) nach Schließen des Melders aktiviert werden. Um diesen Modus wieder zu verlassen ist entweder ein Reset auszuführen (siehe Punkt 4) oder folgendermaßen vorzugehen:

1. Strom unterbrechen
2. Für 31 – 59 s Strom anlegen
3. Strom erneut unterbrechen
4. Strom anlegen
5. Melder öffnen

In der Initialisierungsphase/während Selbstprüfzyklus

12 h Licht AN/AUS (Partyfunktion) Aktivierbar mit „Licht“-Taste Deaktivierbar mit „Reset“-Taste (Werkseinstellung) MAN 6718 – 240715-13

5. Manuelles Schalten

Um das Licht an- und auszuschalten den Taster kurz drücken. Das Licht bleibt solange an- oder ausgeschaltet wie Personen erfasst werden plus der eingestellten Nachlaufzeit.

Wurde die Funktion 12 h AN/AUS aktiviert, kann zusätzlich mittels langem Tastendruck von 3 s die Beleuchtung für 12 h ein- oder ausgeschaltet werden (Partyfunktion).

6. Erfassungsbereich

Falls der Erfassungsbereich des LUXOMAT® PD3N-1C zu groß ist, oder Bereiche abdeckt, welche nicht überwacht werden sollen, kann mit den beiliegenden Abdecklamellen der Bereich nach Bedarf reduziert bzw. eingeschränkt werden.

8. Artikel / Art.-Nr. / Zubehör

9. LED-Funktionsanzeigen

10. Schaltbilder

Standardbetrieb mit 1-Kanal-Bewegungsmelder

Standardbetrieb mit 1-Kanal-Bewegungsmelder mit Dauerlichtfunktion

optimal: S1 = Schalter für Dauerlicht RC = RC-Löschglied bei Bedarf

Standardbetrieb mit 1-Kanal-Bewegungsmelder (max. 8 parallel)

Standardbetrieb mit 1-Kanal-Bewegungsmelder (z.B. Treppe)

11. Technische Daten PD3N-1C

Sensor und Leistungsteil in einem Gehäuse

Spannung: 230 V~ ± 10%

Anschlußklemmen: für eindräthige Leiter

Leistungsaufnahme: < 0,5 W

Umgebungstemperatur: -25°C ~ +50°C

Schutzart / Schutzklasse: AP = IP44; DE = IP23; UP = IP20 / II

Einstellungen: Drehregler oder mit Fernbedienung

Erfassungsbereich: kreisförmig 360°

Reichweite Ø H 2,5 m / T = 18°C: kleinere Bewegungen 4 m / tangential 10 m / frontal 6 m

Empfohlene Befestigungshöhe: 2 - 3 m

Luzwerte: 10 - 2000 lux

• Kanal 1 für Lichtschaltung

Kontaktart: Schließer/NO - mit vorlaufendem Wolfram-Kontakt und Null-Durchgangsschaltung

Kontaktbelastung: 2300 W cos φ = 1 / 1150 VA cos φ = 0,5, μKontakt

Zeiteinstellung: 30 s - 30 Min. / Test

Abmessungen H x Ø [mm] AP DE UP

PD3N 53 x 106 81 x 83 63 x 106

Sichtbarer Teil bei Deckeneinbau: 34 x 106 mm

$\mathcal{C}$ Kainformitätserklärung: Das Produkt erfüllt die Niederspannungsrichtlinie 2006/95/EC und die EMV-Richtlinie 2004/108/EC.

12. Fehlersuche

1. Die angeschlossene Lampe schaltet nicht

Die Lampe ist defekt:

Glühlampe ersetzen

Keine Netzspannung vorhanden:

Die Sicherung der Unterverteilung überprüfen

Die Einschaltschwelle des Dämmerungsschalters ist nicht korrekt eingestellt:

Schwelle mit Drehregler korrigieren

Die Linse des Sensorteils ist beschmutzt:

Linse reinigen

2. Die angeschlossene Leuchte schaltet zu spät ein, oder die Reichweite ist zu klein:

Der Detektor ist zu hoch montiert:

Siehe Tabelle Befestigungshöhe: Gegebenenfalls Befestigungshöhe korrigieren.

3. Die Leuchte bleibt dauernd eingeschaltet

Permanente Wärmebewegungen im Erfassungsbereich:

Wärmequelle entfernen. Das korrekte Funktionieren des LUXOMAT® PD3N durch Abdecken der Fresnel-Linse kontrollieren. Nach Ablauf der eingestellten Nachlaufzeit muß der PD3N das Licht ausschalten.

Der LUXOMAT® PD3N liegt parallel zu einem Schalter, der manuelles Einschalten des Lichts ermöglicht:

Gegebenenfalls Schaltung korrigieren

4. Ungewolltes Einschalten des Lichtes

Bewegungen von Wärmequellen im Erfassungsbereich:

Auf Gegenwart von Tieren, Heizkörpern und Lüftern achten!

13. PD3N-1C-Anschlüsse
