CTR CONTAINEX

Außentreppencontainer CLASSIC

1. Allgemeine Beschreibungen:

CONTAINEX-Außentreppencontainer sind eigenständige Container, welche beliebig miteinander und mit Containeranlagen kombiniert werden können um aufwendige Montagearbeiten der Treppe auf einer Baustelle zu vermeiden.

Die Prüfung, ob der Außentreppencontainer mit allen seinen Produktparametern und Eigenschaften für den geplanten Verwendungszweck geeignet ist, obliegt dem Kunden.

In diesem Infoblatt finden Sie die wichtigsten Informationen des Treppensystems und der Container. Am Ende sind einige Anordnungsmöglichkeiten aufgelistet, welche als Überblick dienen sollen.

Containertreppensystem

• Mit integrierten Stahlaußentreppen => somit ist die Treppe im Containerrahmen bereits vormontiert

• Keine aufwendige Montage bzw. Demontage vor Ort erforderlich

• Das Containertreppensystem besteht aus 2 Modulen:

• Modul A

• Treppenmodul (ohne Überdachung)

• Verwendung für Erdgeschoße und Zwischengeschoße

• Modul B

• Podestmodul (mit Überdachung)

• Verwendung für das oberste Geschoß

Modul A

Modul B

Beide Module bestehen aus einem flexiblen Geländer System. Mit wenigen Handgriffen lässt sich das Geländer entfernen und somit ist ein Zugang von jeder Seite möglich.

2-geschoßig gestapelt

3-geschoßig gestapelt

2017-12

Technik

Seite 1 von 3 2021-05 Technik Seite 2 von 3

2. Montage und Handling

• Die einzelnen Module können bis zu 3-hoch gestapelt werden. (EG+1.OG+2.OG)
• Die Verladung / das Handling ist nur mit Kran möglich. (keine Staplertaschen)

3. Parameter des Containers:

• Containergröße: 20'
• Containeraußenhöhe 2591 mm / 2800 mm / 2960 mm
• Farben gemäß CTX-RAL Karte
• Keine Paneele
• Keine Wärmedämmung
• Keine Elektrik

4. Parameter der Treppe:

• Stahltreppe mit Podest
• Material S 235 (verzinkt)
• Absturzsicherung mit Geländer

Geländer - Ausführung: mit geschlossener Füllung (Lochblech), Geländerhöhe 1,10m

Tragkraft

• max. Flächenlast: 5,00 kN/m²
• max. Einzellast: 4,00 kN
• max. Holmlast: 1,00 kN/m
• max. Schneelast sk: 2,50 kN/m²

Fertigung nur bei ARCONT und CESKO möglich!

5. Anordnungsmöglichkeiten

Bei der Positionierung des Außentreppencontainers sind die Anordnungsmöglichkeiten der Technischen Beschreibung für BM/SA/VC zu beachten. Der Außentreppencontainer sind über alle möglichen Containerecken und C-Laschen mit der Anlage zu verbinden.

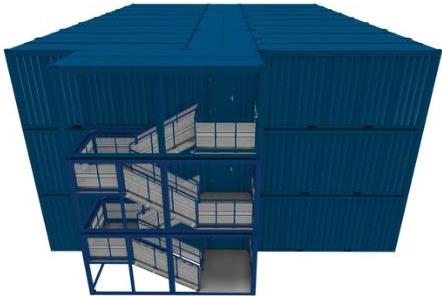

Bild A: Außentreppencontainer längsseitig verbunden

Bei längsseitiger Anordnung des Außentreppencontainers an die Containeranlage ist das Geländer gemäß der Anleitung Geländer Adapterkit anzuordnen.
