allgemeine Beschreibung Containertreppenanlage Mauderer.PDF

Übersicht

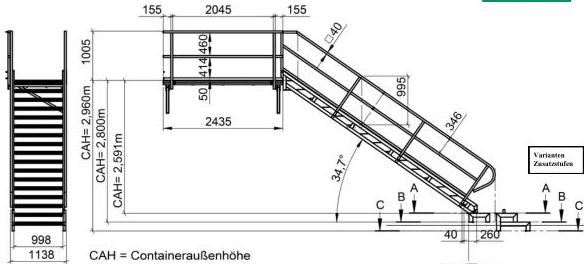

allgemeine Beschreibung Mauderer - Containertreppenanlage 34,7°

REVISION Mittwoch, 30. Mai 2012 INDEX : F

Istwerte
Auftritt26cm
Stufenbreite (b)30cm
Steigung (s)18cm
Schrittmaß Auftritt+2xSteigung62cm
Neigung34,7°
Stufenlänge (l)99,8cm
Einzellast1,5 KN / (0,2x0,2)m²
------
Flächenlast2,0 KN/m²
Nutzlast / Laufstegmax. zul. 5 KN / Laufsteg
Auflagenbereiche ohne Zusatzstufe A-A
Auflagerbereiche für Zusatzstufe 2-760322 B-B
Auflagerbereiche für Zusatzstufe 2-760324 C-C

Mauderer Alutechnik GmbH, Goßholzer Str. 40/44, 88161 Lindenberg / Allgäu
