CT-2-111-111~-a.PDF

5/11/2026

Container - Treppensystem nach Eurocode

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

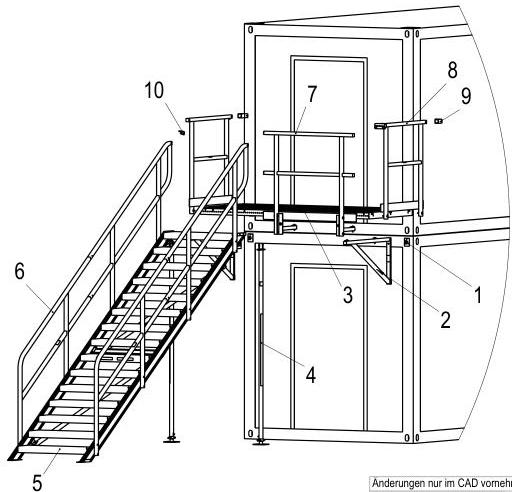

POS	Stck	Artikel-Nr.	Benennung	Gewicht
1	2	2-760230	Konsolenbefestigung Bürocontainer	0,632 kg
2	2	2-760970	Konsole Laufsteg; BL1,08m	4,121 kg
3	1	2-760937	Laufsteg; 2,43x1,08m	27,583 kg
4	2	2-761019	Stütze Treppenkonsole 1 CTST	7,212 kg
5	1	2-760904	Treppe, 15-stufig, BT 1m, 34,7°	77,823 kg
6	2	2-760929	Treppengeländer	14,205 kg
7	1	2-760932	Geländer Laufsteg; 1,3m, 1,1m hoch CT-2	6,900 kg
8	2	2-760981	Geländer Stirnseite 1,08m	6,568 kg
9	2	2-761007	Geländerbefestigung für Stirnseitengeländer	0,078 kg
10	1	3-760614	Geländerverbinder kompl.	0,074 kg

Änderungen nur im CAD vornehmen

A	16-049		06.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 178,406 kg	Format: A3	Sprache: de Einheit: mm

						Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung		Datum	Name	Benennung
Aufgangsmodul
1:30			Datum	Name
	Erstellt
Freigegeben		30.01.15	SDE
MAUDERER
Mauderer Alutechnik GmbH
Goßholzer Straße 44 · D-66161 Lindenberg					Zeichnungsnr.: CT-2-111-111		Index A	Blatt / Blätter 1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

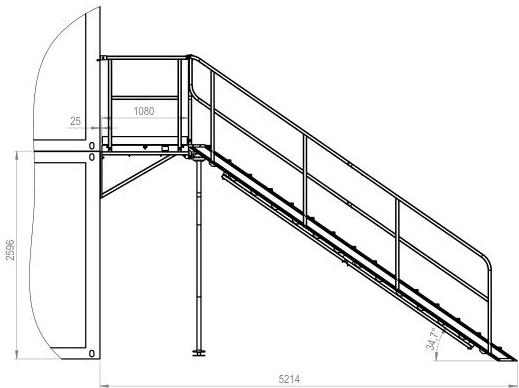

Änderungen nur im CAD vornehmen
A



Index
Aufgangsmodul
1:35

Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg
2/5
1
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweiteilsanforderungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

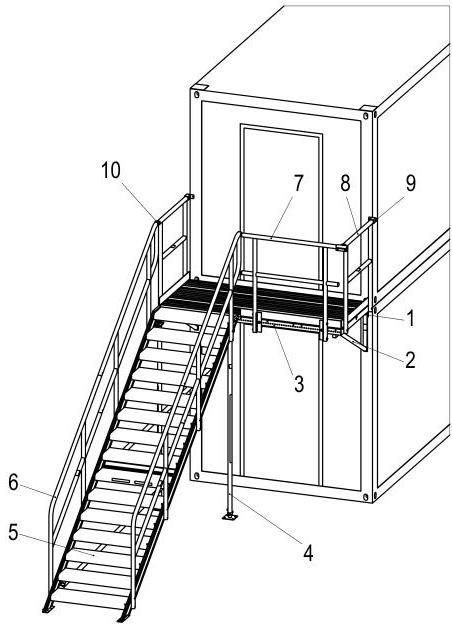

Änderungen nur im CAD vornehmen
A	16-049	06.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 178,406 kg	Format: A3	Sprache: de Einheit: mm
					Rohmaterial: Werkstoff: WS-Norm:


Index	Änderung	Datum	Name	Benennung
1:30	Erstellt	30.01.15	SDE	Aufgangsmodul
	Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 D-66161 Lindenberg					Zeichnungsnr.: CT-2-111-111		Index A	Blatt / Blätter 3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

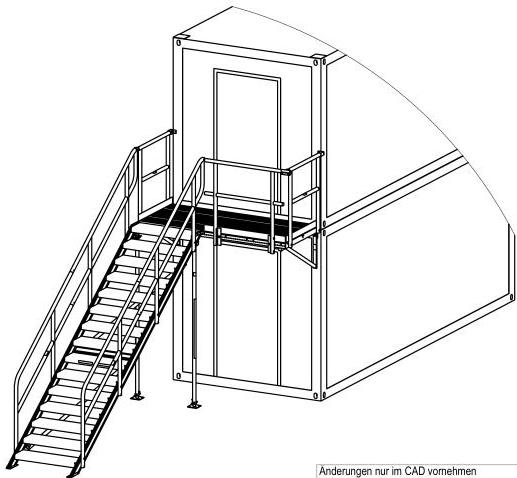

Änderungen nur im CAD vornehmen
A	16-049		06.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 178,406 kg	Format A3	Sprache: de Einheit: mm
							Rohmaterial: Werkstoff: WS-Norm:



Index	Änderung		Datum	Name	Benennung
Aufgangsmodul
1:30	Erstellt		30.01.15	SDE
	Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg	Zeichnungsnr.: CT-2-111-111	Index A	Blatt / Blätter 4/5

Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patentierteilung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

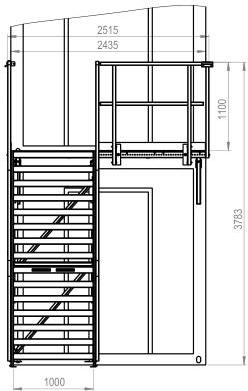

Fundamentplan

Änderungen nur im CAD vornehmen
A	16-049		06.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 178,406 kg	Format A3	Sprache: de Einheit: mm
							Rohmaterial: Werkstoff: WS-Norm:



Index	Änderung		Datum	Name	Benennung
Aufgangsmodul
1:40	Erstellt		30.01.15	SDE
	Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg	Zeichnungsnr.: CT-2-111-111	Index A	Blatt / Blätter
5/5
						1
