Montageanleitung Klimagerät

Type: RED RING CR-12 Inv. R32

Klimagerät

Konsolen (1 Stk. pro Gerät) und Halterungen (2 St. pro Gerät)

Klimaflügel ohne Konsole

Entfernen der Verpackung

Frontabdeckung abnehmen

Filter entfernen

Befestigungsschrauben der Gerätefront entfernen

Gerätefront anheben

Verbindungsstecker lösen

Gerätefront abnehmen

Befestigungsklammern an der Gerätefront lösen

Klimaeinheit aus Gehäuse entfernen

CONTAINEX

Version 01/2024 CONTAINEX | Montageanleitung Klimagerät

25.01.2024

Konsole einlegen

Gehäuse einsetzen

Klimagehäuse positionieren (Gehäuse soll gem. Abbildung unten 18cm an der Ctr.-Innenseite aus dem Klimaflügel herausragen (Maß exkl. PVC-Abdeckung)

Gehäuse inkl. Konsole mit dem Klimaflügel gemeinsam verbohren (Gehäuse -Innenmaß 20,5 cm)

Alle Teile mit dem Klimaflügel unten verschrauben

Klimagehäuse an der Oberseite des Klimaflügels positionieren (Gehäuse soll 18cm an der Ctr.-Innenseite aus dem Klimaflügel herausragen)

Neigung des Klimagehäuses beachten (1" bis 2" nach außen)

Gehäuse mit dem Klimaflügel verschrauben

Streben an der Konsole verbohren und verschrauben

2 Streben am Klimaflügel links und rechts verschrauben

CONTAINEX

Seite 2 von 4 CONTAINEX | Montageanleitung Klimagerät

25.01.2024

Silikonfuge zum Abdichten des Klimageräts um das ganze Gehäuse/ Konsole herum ziehen (alle 4 Seiten)

Fertig montierter Klimaflügel

Entriegeln der Fensterschere

Entfernen der Scharnierabdeckungen

Scharnierbolzen entfernen

Glasflügel entfernen

Klimaflügel einsetzen

Scharnierbolzen einsetzen

Fensterschere anbringen und verriegeln

Scharnierabdeckung aufstecken

Fensterolive montieren

Klimagerät ins Gehäuse einsetzen

Befestigungsklammern montieren

CONTAINEX

Seite 3 von 4 CONTAINEX | Montageanleitung Klimagerät

25.01.2024

Steckverbindung herstellen

Gerätefront einsetzen

Gerätefront mit Schrauben befestigen

Filter einsetzen

Frontabdeckung einsetzen

Kondensablauf an der Außenseite einsetzen

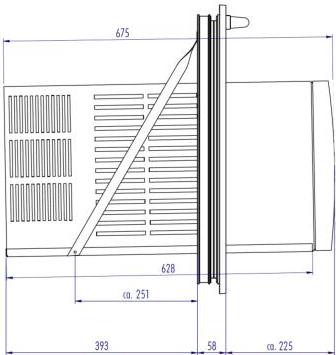

Skizze
