Unterbodenkonstruktion

Eine Verbesserung der Wärmedämmung bzw. eine Erhöhung der Isolationswerte im Bodenbereich ist unter Verwendung einer „Unterbodenkonstruktion“ möglich. Diese kann bei Bedarf für alle neu produzierten, jedoch aber auch für alle Alt - Bestandscontainer (inkl. Vermietflotte) verwendet werden.

Die Unterbodenkonstruktionen sind untereinander frei kombinierbar und können theoretisch auch 2 (oder mehr)-fach gestapelt werden, wodurch jede Normanforderung erfüllt werden kann. Die Isolierung des Unterbodens wird standardmäßig mit 100mm PU-Platten ausgeführt.

In Kombination mit unserer derzeitigen Isolierungen ergeben sich daher folgende Werte:

| Container-Bodenrahmenisolation | U-Wert (W/m²K) | Kombinationswert

(Container-Bodenrahmenisolation + Unterbodenkonstruktion 100mm PU-Platten) (W/m²K) | | --- | --- | --- | | 60MW: | 0,548 | 0,15 | | 100MW: | 0,364 | 0,13 | | 100PU: | 0,196 | 0,10 |

Zu beachten ist, dass die U-Werte im Gefach gemessen sind und demzufolge deutlich durch Bodenquerträger, Unterfütterungen und Stapiertaschen reduziert werden.

Technische Daten:

• Rahmenhöhe: 100mm
• Farbe: RAL nach Wahl
• Isolation: 100mm PU-Platten oder leer (Kann vor Ort mit beliebiger Isolation / Isolationsstärke gefüllt werden)

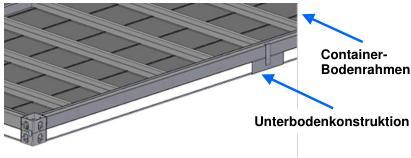

• Befestigungsmöglichkeiten: Befestigung an den Container-Bodenrahmen mit speziellen Haltekrallen

Es stehen 2 Ausführungen zur Verfügung:

2013-02-01

Seite 1 von 2

Verschweißte Unterbodenkonstruktion

• Bestehend aus Formrohre, rundum miteinander verschweißt
• Kann bis zu ca. 20-fach gestapelt ausgeliefert werden

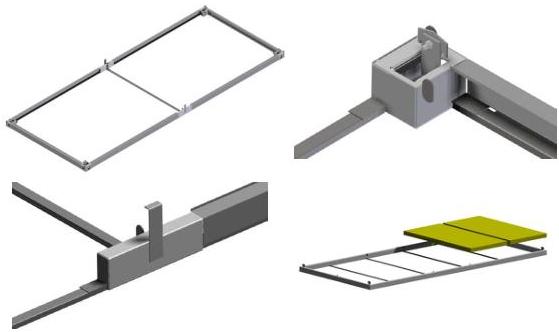

Zerlegbare Unterbodenkonstruktion

• Bestehend aus mehreren, miteinander verschraubbaren Teilen (4 Sonder-Containerecken + 2 Mittlere „Stützen bzw. Auflagepunkte“)
• Lieferung im zerlegten Zustand
• Transport auch im Container möglich => dadurch keine zusätzlichen Transportkosten
