CT-4-411-221~0.PDF

5/11/2026

Container - Treppensystem nach Eurocode

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

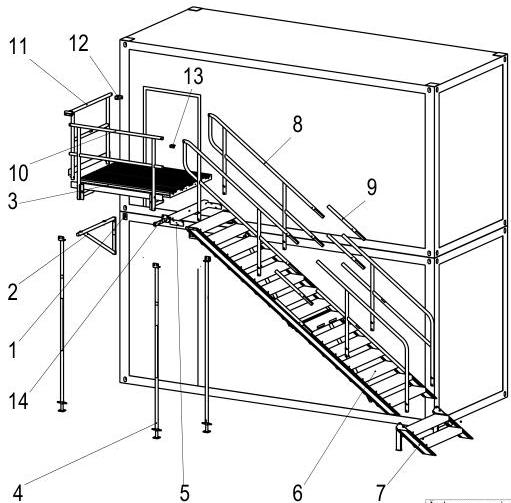

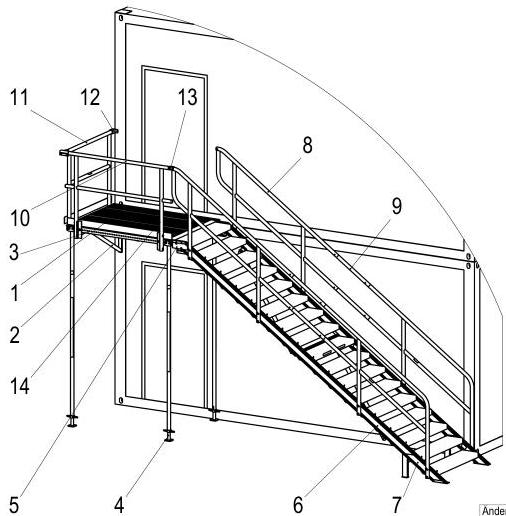

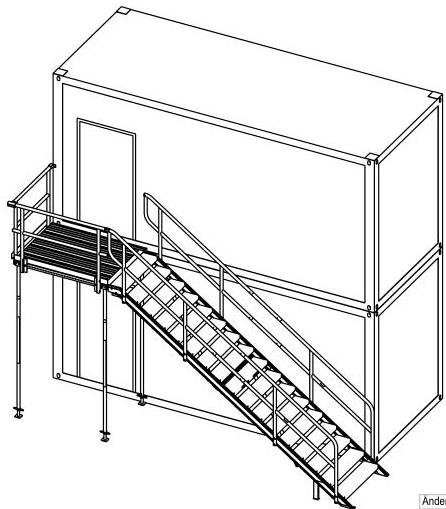

POS	Stck	Artikel-Nr.	Benennung	Gewicht
1	1	2-760230	Konsolenbefestigung
Bürocontainer	0,632 kg
2	1	2-760972	Konsole Laufsteg; BL 1,38m	4,569 kg
3	1	2-760947	Laufsteg, 1,78x1,38m	26,983 kg
4	3	2-760464	Stütze 3 Typ A; 2,75-3,15m	7,787 kg
5	1	3-760664	Treppenauflagewinkel 1,2m	9,105 kg
6	1	2-760916	Treppe, 15-stufig, 1,2m 34,7°	80,628 kg
7	1	2-760985	Zusatzritt 2-stufig, 1,20m, HC 2,96m	13,985 kg
8	2	2-760929	Treppengeländer	14,534 kg
9	2	2-760929-05	Treppengeländerverlängerung;
HC 2,96m	1,598 kg
10	1	2-760936	Geländer 1,78m	7,304 kg
11	1	2-760983	Geländer Stirnseite 1,38m	7,348 kg
12	1	2-761007	Geländerbefestigung für
Stirnseitengeländer	0,078 kg
13	1	3-760614	Geländerverbinder kompl.	0,074 kg
14	1	2-760290	Containeranbindung,
Containerrahmen	1,121 kg

Änderungen nur im CAD vornehmen

Einheit: mm | | | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | | | | | | | | | | | | | | | | | | | Rohmalenbeutel: Werkstoff: WS-Norm: | | | | | | | | | | | | | | | | | | | | | | | | | | | Index | Änderung | | Datum | Name | Benennung Aufgangsmodul | | | | | | 1:35 | Erstellt | | 05.02.15 | | | | | | | | | Freigegeben | | | | | | | | | | MAUDERER Mauderer Alutechnik GmbH Gößholzer Straße 44 · D-66161 Lindenberg | | | | | | Zeichnungsnr.: CT-4-411-221 | | Index 0 | Blatt / Blätter 1/5 | Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 213,114 kg	Format: A3	Sprache: de Einheit: mm


					Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung		Datum	Name	Benennung

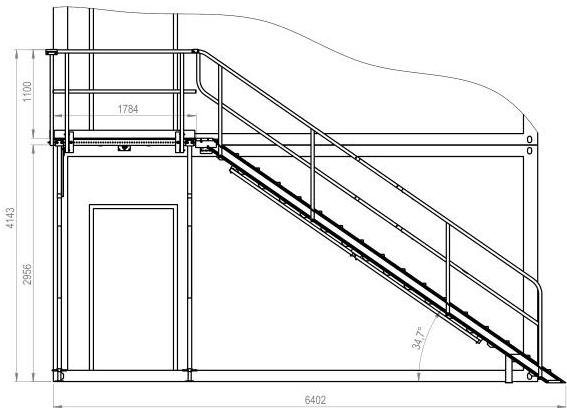

Aufgangsmodul
1:40	Erstellt	Freigegeben	Datum	05.02.15

MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg					Zeichnungsnr.: CT-4-411-221			Index 0	Blatt / Blätter 2/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 213,114 kg
Rohmaterial: Werkstoff: WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung

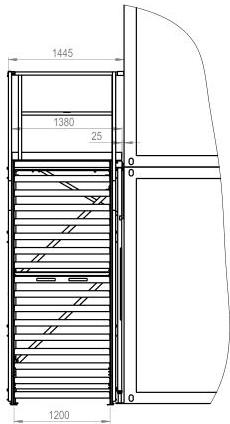

Aufgangsmodul
1:40	Erstellt		05.02.15	SDE
	Freigegeben				Zeichnungsnr.: CT-4-411-221
Index 0
Blatt / Blätter 3/5
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
				Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 213,114 kg	Format: A3	Sprache: de Einheit: mm


				Rohmaterial: Werkstoff: WS-Norm:
Index	Änderung	Datum	Name
1:30	Erstellt	Datum 05.02.15		SDE	Benennung: Aufgangsmodul
	Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 D-66161 Lindenberg					Zeichnungsnr.: CT-4-411-221			Index 0	Blatt / Blätter 4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patentierteilung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

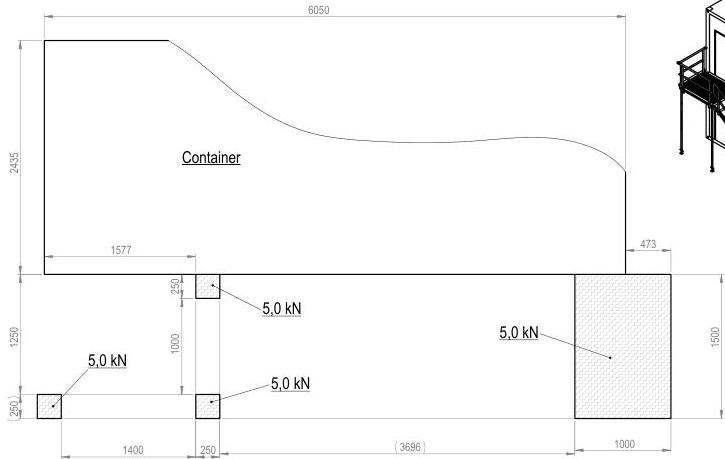

Fundamentplan

Änderungen nur im CAD vornehmen
				Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 213,114 kg	Format: A3	Sprache: de Einheit: mm

					Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung	Datum	Name
1:35	Erstellt	Datum 05.02.15		SDE	Berechnung
	Freigegeben				Aufgangsmodul
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 · D-66161 Lindenberg					Zeichnungsnr.: CT-4-411-221		Index 0	Blatt / Blätter 5/5
