CONTAINEX

Außentreppe Stahl 3 kN

CLASSIC Line & CLASSIC Line XL

Version: 1.1

Datum: 18.12.2024

Autor/-in: Operative Produktentwicklung CONTAINEX | Außentreppe Stahl 3 kN 1 Allgemein

Inhalt

1 Allgemein... 3 1.1 Abmessungen... 3 1.2 Lasten... 3 1.3 Produktregeln... 3

2 Verfügbare Varianten... 4 2.1 CLASSIC Line... 4 2.2 CLASSIC Line XL... 6

3 Dokumente & Montageanleitung... 7

CONTAINEX Seite 2 von 7 CONTAINEX | Außentreppe Stahl 3 kN 1 Allgemein

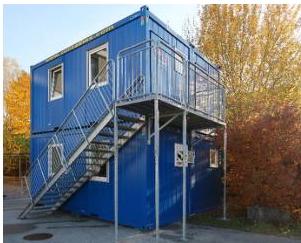

1 Allgemein

Material: Stahl Oberfläche: Feuerverzinkt Geländertypen: Industriegeländer Füllstabgeländer

1.1 Abmessungen

1.2 Lasten

Flächenlast: 3,0 kN/m² Punktlast: 2,0 kN (50x50 mm) Holmlast: 0,5 kN/lfm

1.3 Produktregeln

• Die Treppen und Podeste (Ausnahme: Variante 27) können bei 2- bzw. 3-hoch gestapelten Containeranlagen verwendet werden
• Die Varianten 21, 23, 25 und 28 dienen ausschließlich zur Erreichung des 1.OG
• Die Varianten 7 und 27 dienen ausschließlich zur Podesterweiterung bei 3-hoch gestapelten Containeranlagen

Verwendung hinsichtlich der Container-Matrix:

• 2-hoch Stapelung: Anbindung an die Treppenkonstruktion mittels Konsolen an den Eckbeschlägen und Stützen
• 3-hoch Stapelung: Anbindung mittels Konsolen und zusätzlichen Stützen

Treppenturm: (nur auf TA erhältlich)

• Der Treppenturm ist ausschließlich mit einer lichten Breite von 1250 mm verfügbar
• Lasten
• Flächenlast: 5,0 kN/m²
• Holmlast: 1,0 kN/lfm
• 3-hoch – selbsttragend (Anbindung an Container erforderlich)

CONTAINEX Seite 3 von 7 CONTAINEX | Außentreppe Stahl 3 kN

2 Verfügbare Varianten

2 Verfügbare Varianten

2.1 CLASSIC Line

CONTAINEX

Seite 4 von 7 CONTAINEX | Außentreppe Stahl 3 kN

2 Verfügbare Varianten

CONTAINEX

Seite 5 von 7 CONTAINEX | Außentreppe Stahl 3 kN

2 Verfügbare Varianten

2.2 CLASSIC Line XL

CONTAINEX

Seite 6 von 7 CONTAINEX | Außentreppe Stahl 3 kN 3 Dokumente & Montageanleitung

3 Dokumente & Montageanleitung

Allgemein

• Montageanleitung DE [LINK]
• Montageanleitung EN [LINK]

CLASSIC Line

• Anbindung an LC [LINK]
