Brandschutz R30 gerade Treppe.pdf

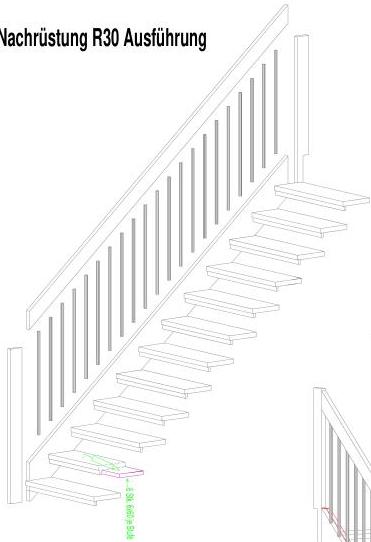

Nachrüstung R30 Ausführung
- Ankleben und Verschrauben von Wangen Aufdoppelungen
- clue and screw the cheek drophont
- Ankleben und Verschrauben der Stufenaufdoppelung
- clue and screw the steeps drophont
Stufen und Wangen werden mit 30mm Aufgedoppelt
Ein Brandwiderstand von R30 der Treppe wird gewährleistet, indem die Wangen, Stufen und Podeste mit einer 25mm dicken, aufgeleimten Platte verstärkt werden. Die oben abgebildete Treppe wurde auf ihre Tragsicherheit, Gebrauchstauglichkeit und Brand gemäss den Eurocode Normen EN1990, EN1991-1, EN1993-1-1; EN1995-1-1 und EN1995-1-2 überprüft!
| LIEB STIEGE | BAU WELZ Konsumens in der Welt | PROJEKT PLANNHALT | Container Montageanleitung Stiegentyp 1 R30 Nachrüstung | | PROJ NR. 2012 | GESPEICHERT UNTER :
©Stegetau Sandoz OCC. B 1/Contain 1 & | | | | --- | --- | --- | --- | --- | --- | --- | --- | --- | | | | | | | MASZSTAB 1: 20 | GEZ. | CHO | DATUM 26-02-2013 |
