CONTAINEX

Wandverstärkung

Beschreibung:

Die Wandverstärkung kann in Voll-, Halb-, Rest- und Doppelpaneelen bei 60/100MW, 60/110PU/PIR und 110SW Paneelen eingebaut werden. Die Höhenangabe der Wandverstärkung wird immer als Maß von der Fußbodenoberkante (FOK) bis zur Mitte der Wandverstärkung angegeben.

Die gängigsten Wandverstärkungen z.B. zur Montage eines Handwaschbeckens bzw. eines 80 Liter Boilers sind in den „Definierten Wandverstärkungen“ enthalten und stehen zur freien Verfügung. Zusätzlich können Wandverstärkungen gemäß beiliegender Definition ab Werk bestellt werden.

Achtung: Bei Brandschutzpaneelen führt die Wandverstärkung zum Verlust der Feuerwiderstandsklasse.

Ausführung

MW-Wandverstärkung

Material: Schichtholzplatte Dimensionen: 120x21mm

PU/PIR/SW-Wandverstärkung

Material: Stahlblechprofil Dimensionen: 90x2,5mm

Freie Montagepositionen

CAH Paneelart	2591mm		2800mm		2960mm
	MW	PU/PIR/SW	MW	PU/PIR/SW	MW	PU/PIR/SW
	300 - 800 1000 - 2100	300 - 2100	300 - 800 1000 - 2000 2200 - 2300	300 - 2300	300 - 800 1000 - 2000 2200 - 2500	300 - 2500
Reduktion bei Ventilator	300 - 800 1000 - 1850	300 - 1850	300 - 800 1000 - 2000	300 - 2050	300 - 800 1000 - 2000 2200 - 2250	300 - 2250

Höhenanhaben in mm über FOK bis Mitte Wandverstärkung.

Schrittweite: MW-Paneel alle 120mm; PU/PIR/SW-Paneel alle 110mm

Link: Definierten Wandverstärkungen MW Paneel

Link: Definierten Wandverstärkungen PU/PIR/SW Paneel

Link: Freie Montageposition

2021-04-27

Wandverstärkung

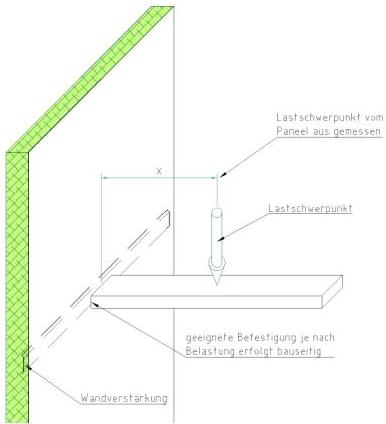

Belastungstabelle

	Schwerpunktabstand x in mm
		0 bis 35	35 bis 110	110 bis 210	210 bis 310
Paneeltyp	MW60	140	70	50	35
	MW100	140	70	40	35
	PU60	130	50	20	12
	PIR110	135	70	30	12
	SW110	120	35	15	12

Angegebene maximale Belastung je Wandverstärkung in kg.

2021-04-27

Wandverstärkung
