CTST-1-411-110~0.PDF

1 2 3 4 5 6 7 8

Container - Treppensystem nach Eurocode

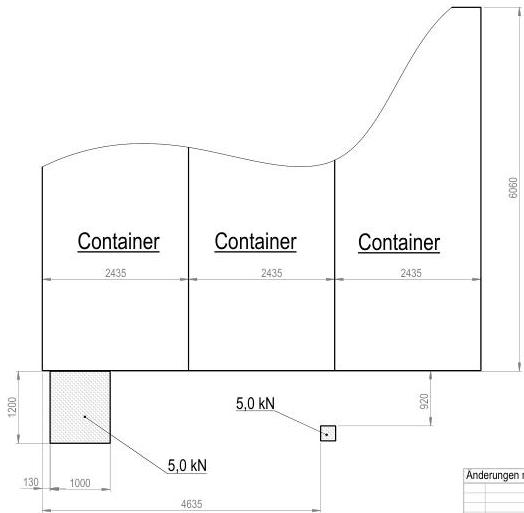

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

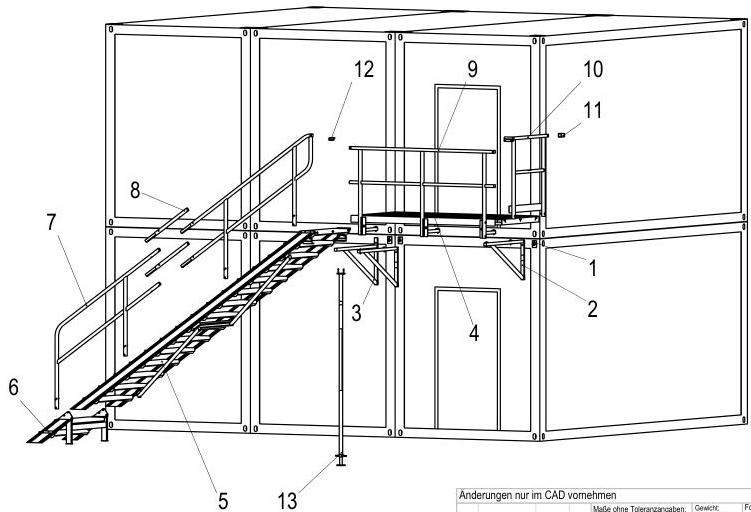

POSStckArtikel-Nr.BenennungGewicht
132-760230Konsolenbefestigung Bürocontainer0,632 kg
222-760970Konsole Laufsteg; BL1,08m4,121 kg
312-760971Konsole Treppe; BT 1m; 34,7°4,567 kg
412-760937Laufsteg; 2,43x1,08m27,583 kg
512-760904Treppe, 15-stufig, 1,0 m 34,7°73,038 kg
612-760984Zusatzritt 2-stufig; BT 1m, HC 2,96m12,472 kg
712-760929Treppengeländer14,534 kg
812-760929-05Treppengeländerverlängerung; HC 2,96m1,598 kg
912-760613Geländer 2,43m 1,10m hoch9,346 kg
1012-760981Geländer Stirnseite 1,08m6,568 kg
1112-761007Geländerbefestigung für Stirnseitengeländer0,078 kg
1213-760614Geländerverbinder kompl.0,074 kg
1312-761022Stütze Treppenkonsole 2 CTST7,483 kg

Änderungen nur im CAD vornehmen

Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 172,220 kgFormat: A3Sprache: de Einheit: mm
Rohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName
1:35ErstelltDatum 22.01.16BerechnungAufgangsmodul
FreigegebenFOR
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CTST-1-411-110Index 0Blatt / Blätter 1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 172,220 kg
Rohmaterial: Werkstoff: WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung

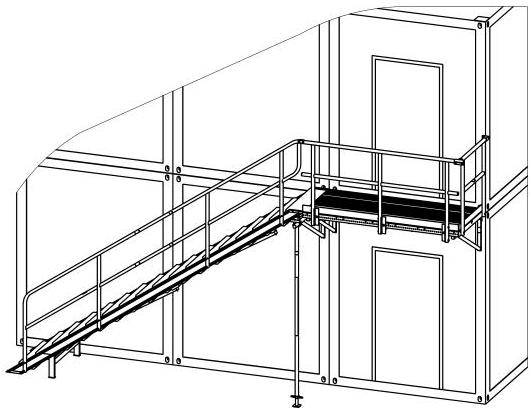

Aufgangsmodul
1:35ErstelltDatum
22.01.16
FreigegebenZeichnungsnr.: CTST-1-411-110
Index 0
Blatt / Blätter 2/5
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 172,220 kg
Rohmaterial: Werkstoff: WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:35Erstellt
FreigegebenDatum
22.01.16
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CTST-1-411-110Index
0Blatt / Blätter
3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-cLGewicht: 172,220 kg
Rohmaterial:
Werkstoff:
WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung

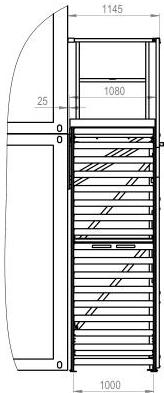

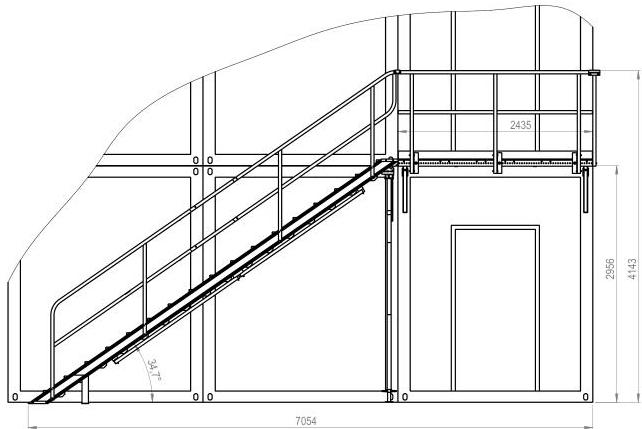

Aufgangsmodul
1:30Erstellt
Freigegeben22.01.16
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CTST-1-411-110Index
0Blatt / Blätter
4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

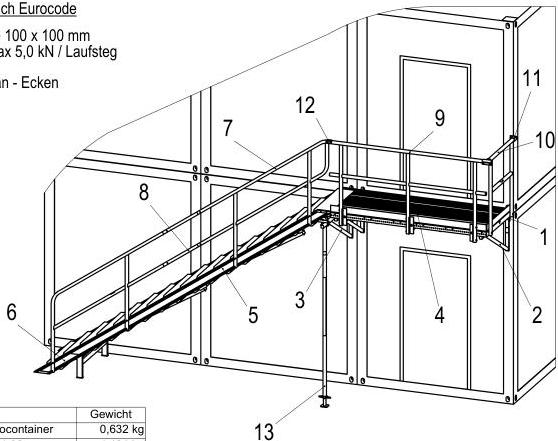

Nur zur Info

Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 172,220 kgFormat A3Sprache: de Einheit: mm
Rohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumNameBemerkungAufgangsmodul
1:40ErstelltFreigegebenDatumName
22.01.16FORZeichnungsnr.: CTST-1-411-110
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 · D-66161 LindenbergZeichnungsnr.:CTST-1-411-110Index 0Blatt / Blätter 5/5
