CTST-1-211-110~0.PDF

5/11/2026

1 2 3 4 5 6 7 8

Container - Treppensystem nach Eurocode

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

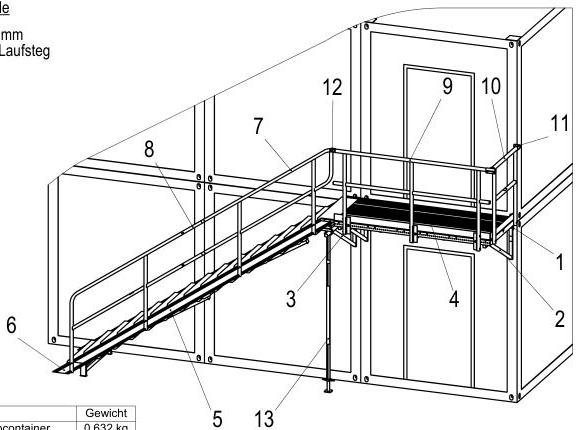

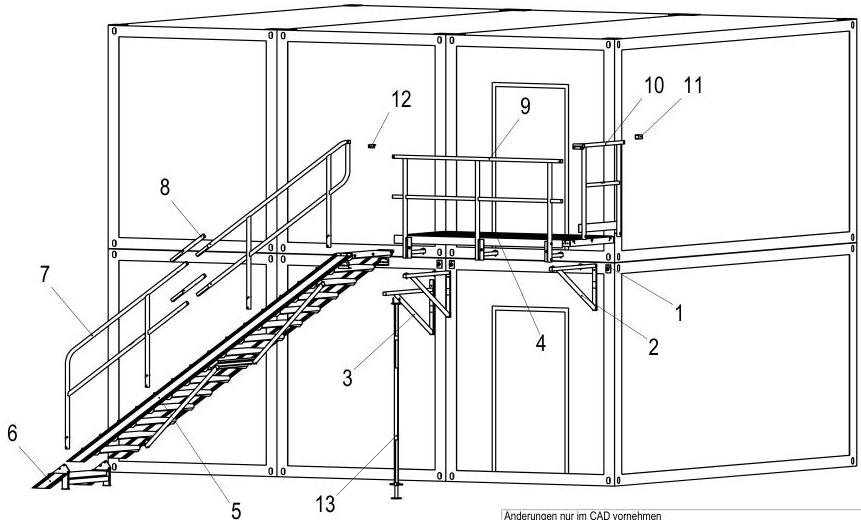

POS	Stck	Artikel-Nr.	Benennung	Gewicht
1	3	2-760230	Konsolenbefestigung Bürocontainer	0,632 kg
2	2	2-760970	Konsole Laufsteg; BL1,08m	4,121 kg
3	1	2-760971	Konsole Treppe; BT 1m; 34,7°	4,567 kg
4	1	2-760937	Laufsteg; 2,43x1,08m	27,583 kg
5	1	2-760904	Treppe, 15-stufig, BT 1m, 34,7°	77,771 kg
6	1	2-760912	Zusatzritt 1-stufig; BT 1m; HC 2,8m	7,869 kg
7	1	2-760929	Treppengeländer	14,534 kg
8	1	2-760929-03	Treppengeländerverlängerung, HC 2,8m	1,158 kg
9	1	2-760613	Geländer 2,43m 1,10m hoch	9,346 kg
10	1	2-760981	Geländer Stirnseite 1,08m	6,568 kg
11	1	2-761007	Geländerbefestigung für Stirnseitengeländer	0,078 kg
12	1	3-760614	Geländerverbinder kompl.	0,074 kg
13	1	2-761019	Stütze Treppenkonsole 1 CTST	5,392 kg

Änderungen nur im CAD vornehmen

			Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 165,084 kg	Format: A3	Sprache: de Einheit: mm

					Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung	Datum			Name	Benennung
1:35	Erstellt	22.01.16

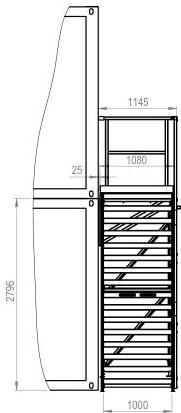

	Freigegeben		Aufgangsmodul
MAUDERER® Mauderer Alutechnik GmbH Golbolzer Straße 44 D-66161 Lindenberg				Zeichnungsnr.: CTST-1-211-110		Index 0	Batt / Blätter 1/5
Weitergabe sowie Ver-estfälligung dieses Dokuments. Verwertung und Mitteilung
auf das Inhalts sind verboten. Soweit nicht ausdrücklich gestattet. Zweiterhandlungen
verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster-
oder Geschmacksmusterentragung vorbehalten.

Rohmalz/Halbzeug Material DIN/Norm Gewicht 165,084 kg
Technische Referenz	Genehmigt von	Erstellt durch FDR	Erstellt am 22.01.16	Bemerkung / Klassifikation	Zeichnungsnummer CTST-1-211-110
Mauderer Alutechnik GmbH
Gößholzer Straße 44
D-88161 Lindenberg	Titel, Zusätzlicher Titel
Aufgangsmodul	Anz. 0	Anzgäredatum 04.03.16	Anz.-Mitteilung
Bearb. ICH
			Sprecher: de	Blatt 2 von 5
Dokumentenart Dokumentenstatus In Arbeit
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 165,084 kg
Rohmaterial: Werkstoff: WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung

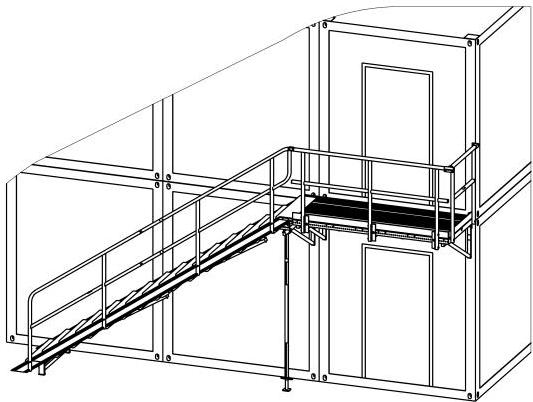

Aufgangsmodul
1:30	Erstellt
Freigegeben		22.01.16
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg					Zeichnungsnr.: CTST-1-211-110		Index
0	Blatt / Blätter
3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patentierteilung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 165,084 kg
Rohmaterial: Werkstoff: WS-Norm:	Format A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung

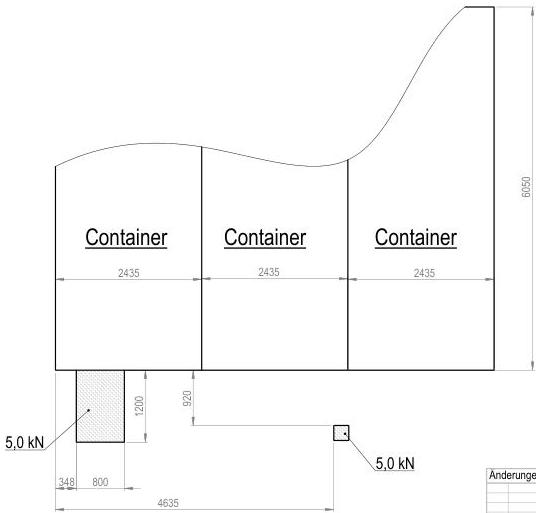

Aufgangsmodul
1:35	Erstellt		Datum
22.01.16
	Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 Lindenberg					Zeichnungsnr.: CTST-1-211-110		Index 0	Blatt / Blätter
4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patentierteilung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Nur zur Info

Änderungen nur im CAD vornehmen
				Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 165,084 kg	Format: A3	Sprache: de Einheit: mm


				Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung	Datum	Name	Benennung

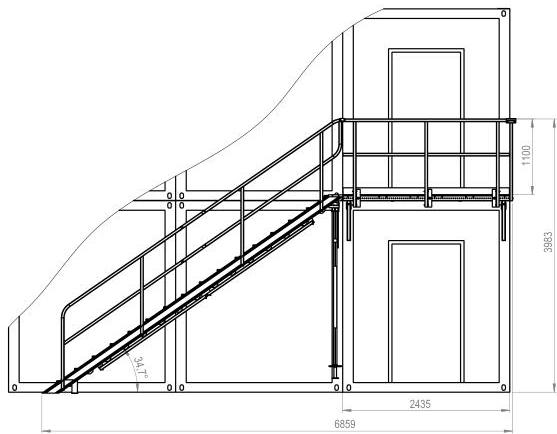

Aufgangsmodul
1:40	Erstellt	Datum
22.01.16
	Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg				Zeichnungsnr.: CTST-1-211-110			Index 0	Blatt / Blätter
5/5
