RED-RING®

FERNBEDIENUNG

BEDIENUNGSANLEITUNG

Wichtiger Hinweis: Danke für den Kauf unseres Klimagerätes. Bitte lesen Sie diese Anleitung genau durch bevor Ihre neue Klimaanlage in Betrieb nehmen. Bitte bewahren Sie diese Anleitung auf um auch in Zukunft nachschlagen zu können. 01

Inhaltsverzeichnis

Spezifikationen der Fernbedienung 02 Behandlung der Fernbedienung 03 Tasten und Funktionen 04 Bildschirmanzeigen der Fernbedienung 06 Verwendung der grundlegenden Funktionen 07 Verwendung der erweiterten Funktionen 10

Spezifikationen der Fernbedienung

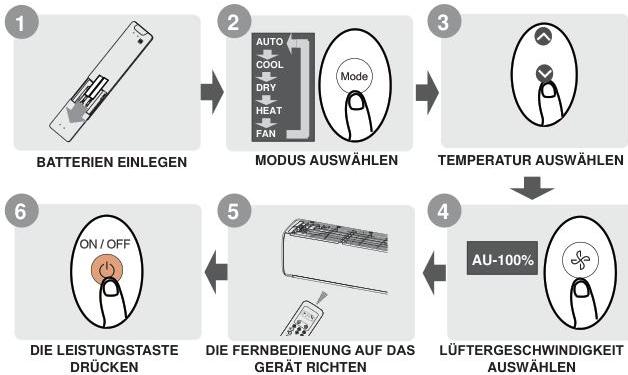

Schnellstartanleitung

NICHT SICHER, WAS FÜR EINE FUNKTION IST ES?

Eine ausführliche Beschreibung der Bedienung des Klimageräts finden Sie in den Abschnitten Bedienung der Grundfunktionen und Bedienung der erweiterten Funktionen in diesem Handbuch.

SPEZIELLE HINWEISE

• Die Tastenkonstruktionen Ihres Geräts können geringfügig vom gezeigten Muster abweichen.
• Wenn die Zulufeinheit keine spezielle Funktion hat, hat das Drücken auf der Funktionstaste der Fernbedienung keine Auswirkung.
• Bei großen Unterschieden zwischen „Fernbedienungshandbuch“ und „BENUTZERHANDBUCH“ über die Funktionsbeschreibung hat die Beschreibung von „BENUTZERHANDBUCH“ Vorrang. 03

Behandlung der Fernbedienung

Einlegen und Ersetzen der Batterien

Ihr Klimagerät wird möglicherweise mit zwei Batterien geliefert (einige Geräte). Legen Sie die Batterien vor dem Gebrauch in die Fernbedienung ein.

1. Schieben Sie die hintere Abdeckung der Fernbedienung nach unten, um das Batteriefach freizulegen.
2. Legen Sie die Batterien ein und achten Sie dabei darauf, dass die (+) und (-) Enden der Batterien mit den Symbolen im Batteriefach übereinstimmen.
3. Schieben Sie die Batterieabdeckung wieder an Ihren Platz.

BATTERIE-HINWEISE

Für eine optimale Produktleistung:

• Bitte keine alten und neuen Batterien oder Batterien unterschiedlichen Typs mischen
• Lassen Sie keine Batterien in der Fernbedienung, wenn Sie das Gerät nicht länger als 2 Monate verwenden werden.

BATTERIEENTSORGUNG

Entsorgen Sie Batterien nicht als unsortierten Siedlungsabfall. Beachten Sie die örtlichen Gesetze zur ordnungsgemäßen Entsorgung von Batterien.

TIPPS FÜR DIE FERNBEDIENUNG

• Die Fernbedienung muss innerhalb von 8 Metern entfernt vom Gerät verwendet werden.
• Das Gerät piept, wenn ein Fernsignal empfangen wird.
• Vorhänge, andere Materialien und direktes Sonnenlicht können den Infrarotsignalempfänger stören.
• Entfernen Sie die Batterien, wenn die Fernbedienung länger als 2 Monate nicht verwendet wird.

HINWEISE ZUR VERWENDUNG DER FERNBEDIENUNG

Gerät könnte den örtlichen nationalen Vorschriften entsprechen.

• In Kanada sollte es den Anforderungen von CAN ICES-3(B)/NMB-3(B) entsprechen.
• In den USA entspricht dieses Gerät dem Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder positionieren Sie sie neu.
• Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die sich von dem Stromkreis unterscheidet, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.
• Änderungen oder Modifikationen, die nicht von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen.

Tasten und Funktionen

Bevor Sie Ihr neues Klimagerät in Betrieb nehmen, sollten Sie sich mit der Fernbedienung vertraut machen. Im Folgenden finden Sie eine kurze Einführung in die Fernbedienung selbst. Anweisungen zur Bedienung Ihrer Klimaanlage finden Sie im Abschnitt "Grundlegende Funktionen" in dieser Anleitung.

EIN/AUS

Schaltet das Gerät ein oder aus.

TEMP

Erhöhen Sie die Temperatur in Schritten von 0,5°C (1°F) Die maximale Temperatur beträgt 30°C (86°F). HINWEIS: Wenn Sie die Tasten ↓ & △ gleichzeitig 3 Sekunden lang drücken, wechselt die Temperaturanzeige zwischen °C und °F.

EINSTELLEN

Blättern Sie wie folgt durch die Betriebsfunktionen: Breeze away(ρ₀) → Active clean(↓) → Fresh(☑) → Sleep(☐) → Follow Me (☐) → AP-Modus (☐) → Breeze away(ρ₀) →... Das ausgewählte Symbol blinkt im Anzeigebereich. Drücken Sie dann zur Bestätigung die Taste OK.

TEMP

Verringern Sie die Temperatur in Schritten von 0,5°C (1°F). Die minimale Temperatur beträgt 16°C (60°F).

LÜFTERGESCHWINDIGKEIT

Die Lüfterdrehzahl in der folgenden Reihenfolge auswählen: AU → 20% → 40% → 60% → 80% → 100% Drücken Sie die Taste TEMP ∨ oder , um die Lüftergeschwindigkeit in 1%-Schritten zu erhöhen/verringern.

SWING

Startet und stoppt die Bewegung der horizontalen Jalousie. Halten Sie die Taste 2 Sekunden lang gedrückt, um die automatische Schwenkfunktion der vertikalen Lamellen zu aktivieren.

MODUS

Scroll durch die Betriebsarten wie folgt: AUTO → KÜHLEN → TROCKNEN → HEIZEN → LÜFTEN HINWEIS: Der Modus HEIZEN wird vom Gerät, das nur kühlt, nicht unterstützt.

Öko Intelligentes Auge

Wird verwendet, um die Aktivitäten der Personen im Raum zu erkennen und Energie zu sparen.

OK

Dient zur Bestätigung der ausgewählten Funktionen.

TIMER

Stellen Sie den Timer ein, um das Gerät ein- oder auszuschalten.

ECO/GEAR

Drücken Sie diese Taste, um den Energiesparmodus in einer der folgenden Sequenzen aufzurufen: ECO → GEAR(75%) → GEAR(50%) → Vorheriger Einstellmodus → ECO

FEUCHTIGKEIT

Stellen Sie die Raumfeuchtigkeit während des Trockenbetriebs in einem Bereich von 35%~85% ein. Drücken Sie diese Taste, um die Luftfeuchtigkeit in 5%-Schritten zu erhöhen. HINWEIS: Nach der Einstellung werden die Luftfeuchtigkeitseinstellungen auf dem Bildschirm angezeigt.

LED

Schaltet die LED-Anzeige des Innengeräts und den Summer der Klimaanlage ein und aus, wodurch eine angenehme und ruhige Umgebung geschaffen wird.

Turbo

Ermöglicht dem Gerät, die voreingestellte Temperatur in kürzester Zeit zu erreichen.

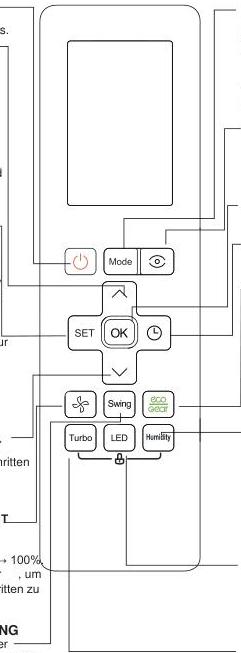

Model: RG10L(G2HS)/BGEF and RG10L(G2HS)/BGEFU1 (Fresh feature is not available) RG10L1(G2HS)/BGEF, RG10L1(G2HS)/BGEFU1 RG10L10(G2HS)/BGEF(20-28°C/68-82°F) 05

EIN/AUS

Schaltet das Gerät ein oder aus.

TEMP

Erhöhen Sie die Temperatur in Schritten von 0,5°C (1°F) Die maximale Temperatur beträgt 30°C (86°F). HINWEIS: Wenn Sie die Tasten ↓ & △ gleichzeitig 3 Sekunden lang drücken, wechselt die Temperaturanzeige zwischen °C und °F.

EINSTELLEN

Blättern Sie wie folgt durch die Betriebsfunktionen: Selbstreinigung ( ) → Fresh ( ) → Sleep ( ) → FollowMe ( ) → AP-Modus ( ) → Selbstreinigung Das ausgewählte Symbol blinkt im Anzeigebereich. Drücken Sie dann zur Bestätigung die Taste OK.

TEMP

Verringern Sie die Temperatur in Schritten von 0,5°C (1°F). Die minimale Temperatur beträgt 16°C (60°F).

LÜFTERGESCHWINDIGKEIT

Die Lüfterdrehzahl in der folgenden Reihenfolge auswählen: AU → 20% → 40% → 60% → 80% → 100%. Drücken Sie die Taste TEMP √ oder △, um die Lüftergeschwindigkeit in 1%-Schritten zu erhöhen/verringern.

SWING

Startet und stoppt die Bewegung der horizontalen Jalousie. Halten Sie die Taste 2 Sekunden lang gedrückt, um die automatische Schwenkfunktion der vertikalen Lamellen zu aktivieren.

MODUS

Scrollt wie folgt durch die Betriebsmodi: AUTO → KÜHLEN → TROCKEN → HEIZEN → LÜFTEN HINWEIS: Der Modus HEIZEN wird vom Gerät, das nur kühlt, nicht unterstützt.

Intelligente Augenfunktion

Dient zur Auswahl des Merkmals Windströmung folgt Menschen oder Windströmung entfernt von Menschen.

OK

Dient zur Bestätigung der ausgewählten Funktionen.

TIMER

Stellen Sie den Timer ein, um das Gerät ein- oder auszuschalten.

ECO/GEAR

Drücken Sie diese Taste, um den Energiesparmodus in einer der folgenden Sequenzen aufzurufen: ECO → GEAR(75%) → GEAR(50%) → Vorheriger Einstellmodus → ECO

FEUCHTIGKEIT

Stellen Sie die Raumfeuchtigkeit während des Trockenbetriebs in einem Bereich von 35%~85% ein. Drücken Sie diese Taste, um die Luftfeuchtigkeit in 5%-Schritten zu erhöhen. HINWEIS: Nach der Einstellung werden die Luftfeuchtigkeitseinstellungen auf dem Bildschirm angezeigt.

LED

Schaltet die LED-Anzeige des Innengeräts und den Summer der Klimaanlage ein und aus, wodurch eine angenehme und ruhige Umgebung geschaffen wird.

Turbo

Ermöglicht dem Gerät, die voreingestellte Temperatur in kürzester Zeit zu erreichen.

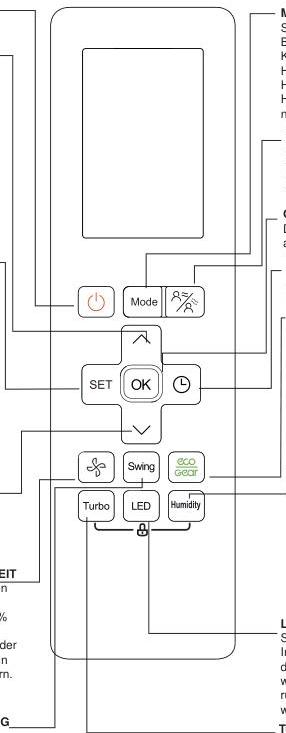

Modell: RG10P(G2HS)/BGEF und RG10P(G2HS)/BGEFU1 (Fresh-Funktion ist nicht verfügbar) RG10P1(G2HS)/BGEF, RG10P1(G2HS)/BGEFU1 06

EIN/AUS

Schaltet das Gerät ein oder aus.

TEMP

Erhöhen Sie die Temperatur in Schritten von 0,5°C (1°F) Die maximale Temperatur beträgt 30°C (86°F).

HINWEIS: Wenn Sie die Tasten ↓ & △ gleichzeitig 3 Sekunden lang drücken, wechselt die Temperaturanzeige zwischen °C und °F.

EINSTELLEN

Blättern Sie wie folgt durch die Betriebsfunktionen: Breeze away(⚡) → Active clean (⚡) → Fresh(⚡) → Sleep(⚡) → Follow Me (⚡) → AP-Modus (⚡) → Breeze away(⚡) →... Das ausgewählte Symbol blinkt im Anzeigebereich. Drücken Sie dann zur Bestätigung die Taste OK.

TEMP

Senkt die Temperatur in 0,5°C (1°F)-Schritten. Die minimale Temperatur beträgt 16°C (60°F).

LÜFTERGESCHWINDIGKEIT

Wählt die Lüftergeschwindigkeiten im folgenden Reihenfolge: AU → 20% → 40% → 60% → 80% → 100%. Drücken Sie die Taste TEMP ∨ oder △, um die Lüftergeschwindigkeit in 1%-Schritten zu erhöhen/verringern.

SWING

Startet und stoppt die Bewegung der horizontalen Jalousie. Halten Sie die Taste 2 Sekunden lang gedrückt, um die automatische Schwenkfunktion der vertikalen Lamellen zu aktivieren.

MODUS

Scrollt wie folgt durch die Betriebsmodi: AUTO → KÜHLEN → TROCKEN → HEIZEN → LÜFTEN HINWEIS: Der Modus HEIZEN wird vom Gerät, das nur kühlt, nicht unterstützt.

Öko Intelligentes Auge

Wird verwendet, um die Aktivitäten der Personen im Raum zu erkennen und Energie zu sparen.

OK

Dient zur Bestätigung der ausgewählten Funktionen.

TIMER

Stellen Sie den Timer ein, um das Gerät ein- oder auszuschalten.

ECO/GEAR

Drücken Sie diese Taste, um den Energiesparmodus in einer der folgenden Sequenzen aufzurufen: ECO → GEAR(75%) → GEAR(50%) → Vorheriger Einstellmodus ECO

FEUCHTIGKEIT

Stellen Sie die Raumfeuchtigkeit während des Trockenbetriebs in einem Bereich von 35%~85% ein. Drücken Sie diese Taste, um die Luftfeuchtigkeit in 5%-Schritten zu erhöhen.

HINWEIS: Nach der Einstellung werden die Luftfeuchtigkeitseinstellungen auf dem Bildschirm angezeigt.

LED

Schaltet die LED-Anzeige des Innengeräts und den Summer der Klimaanlage ein und aus, wodurch eine angenehme und ruhige Umgebung geschaffen wird.

Turbo

Ermöglicht dem Gerät, die voreingestellte Temperatur in kürzester Zeit zu erreichen.

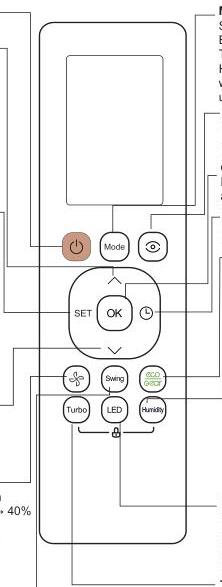

Modell: RG10L(D2HS)/BGEF und RG10L(D2HS)/BGEFU1 (Fresh-Funktion ist nicht verfügbar) RG10L1(D2HS)/BGEF, RG10L1(D2HS)/BGEFU1 RG10L10(D2HS)/BGEF(20-28 °C/68-82 °F) Bildschirmanzeigen der Fernbedienung

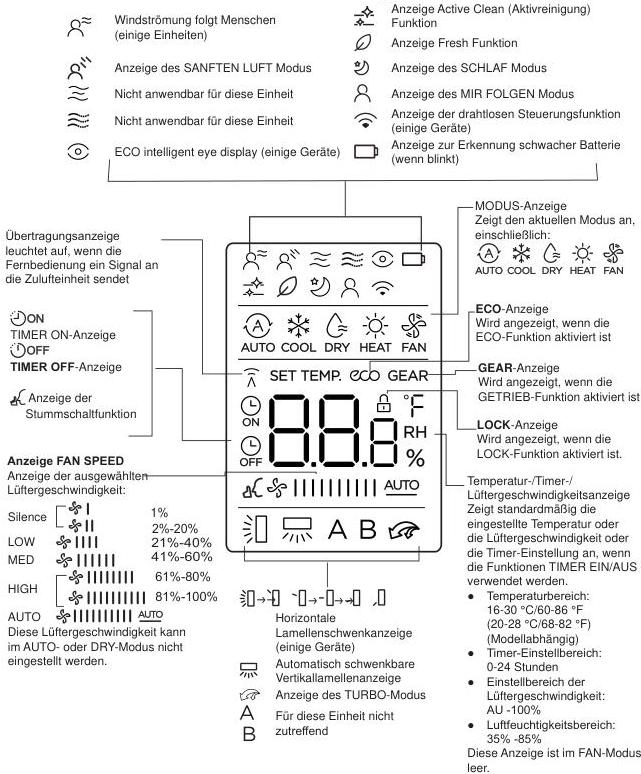

Die Informationen werden beim Einschalten der Fernbedienung angezeigt.

Hinweis:

Alle in der Abbildung gezeigten Anzeigen dienen der übersichtlichen Darstellung. Während des aktiven Betriebs werden jedoch nur die entsprechenden Funktionszeichen im Anzeigefenster angezeigt.

07 Verwendung der grundlegenden Funktionen

! ACHTUNG Stellen Sie vor dem Betrieb sicher, dass das Gerät angeschlossen ist und Strom zur Verfügung steht.

AUTO-Modus

AUTO-Modus auswählen Stellen Sie die gewünschte Temperatur ein Schalten Sie die Klimaanlage ein

Hinweis:

1. Im AUTO-Modus wählt das Gerät je nach eingestellter Temperatur automatisch die Funktion KÜHLEN, LÜFTEN oder HEIZEN.
2. Im AUTO-Modus kann die Lüftergeschwindigkeit nicht eingestellt werden.

Modus COOL oder HEAT

Modus COOL/HEAT auswählen Stellen Sie die Temperatur ein

Stellen Sie die Lüftergeschwindigkeit ein

Stellen Sie die Klimaanlage ein

DRY-Modus

DRY-Modus auswählen Stellen Sie die gewünschte Temperatur ein

Stellen Sie die Klimaanlage ein

HINWEIS: Im Modus TROCKEN kann die Lüftergeschwindigkeit nicht eingestellt werden, da sie bereits automatisch geregelt wird.

FAN-Modus

FAN-Modus auswählen Stellen Sie die Lüftergeschwindigkeit ein Schalten Sie die Klimaanlage ein

HINWEIS: Im FAN-Modus können Sie die Temperatur nicht einstellen. Daher wird auf dem Fernbedienungsbildschirm auch keine Temperatur angezeigt.

08 09

TIMER einstellen

TIMER EIN/AUS - Stellen Sie die Zeit ein, nach der sich das Gerät automatisch ein- und ausschaltet.

TIMER-EIN einstellen

Drücken Sie die TIMER-Taste, um die EIN-Zeitsequenz zu starten.

Drücken Sie Temp. Auf- oder Ab-Taste für mehrere Male, um die gewünschte Zeit zum Einschalten des Geräts einzustellen.

Deuten Sie mit der Fernbedienung auf das Gerät hin und warten Sie 1 Sekunde. Der TIMER-EIN wird aktiviert.

TIMER-AUS einstellen

Drücken Sie die TIMER-Taste, um die AUS-Zeitsequenz zu starten.

Drücken Sie Temp. AUF- oder AB-Taste für mehrere Male, um die gewünschte Zeit zum Ausschalten des Geräts einzustellen.

Deuten Sie mit der Fernbedienung auf das Gerät hin und warten Sie 1 Sekunde. Der TIMER-AUS wird aktiviert.

HINWEIS:

1. Wenn Sie den TIMER EIN oder TIMER AUS einstellen, erhöht sich die Zeit mit jedem Drücken in 30-Minuten-Schritten, bis zu 10 Stunden. Nach 10 Stunden und bis zu 24 Stunden erhöht sie sich in Schritten von 1 Stunde. (Drücken Sie z. B. 5 Mal, um 2,5 Stunden zu erhalten, und drücken Sie 10 Mal, um 5 Stunden zu erhalten). Der Timer wird nach 24 auf 0,0 zurückgesetzt.
2. Brechen Sie eine der beiden Funktionen ab, indem Sie ihren Timer auf 0,0 Stunde setzen.

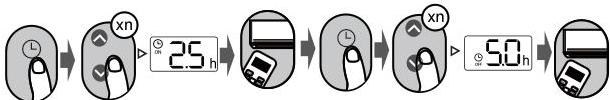

TIMER EIN & AUS Einstellung (Beispiel)

Beachten Sie, dass sich die für beide Funktionen festgelegten Zeiträume auf Stunden nach der aktuellen Zeit beziehen.

2,5 Stunden später

5 Stunden später

Beispiel: Wenn der aktuelle Timer auf 13:00 Uhr steht und Sie den Timer wie oben beschrieben einstellen, schaltet sich das Gerät 2,5 Stunden später (15:30 Uhr) ein und um 18:00 Uhr aus. 10

Verwendung der erweiterten Funktionen

Swing-Funktion

Drücken Sie die Swing-Taste

Die horizontale Jalousie schwingt automatisch auf und ab, wenn Sie die Taste Swing drücken. Drücken Sie erneut, um sie zu stoppen.

Halten Sie diese Taste länger als 2 Sekunden gedrückt, wird die vertikale Lamellenschwenkfunktion aktiviert. (Modellabhängig)

Luftstromrichtung

Wenn Sie die SWING-Taste weiterhin drücken, können fünf verschiedene Luftstromrichtungen eingestellt werden. Jedes Mal, wenn Sie die Taste drücken, kann die Jalousie in einem bestimmten Bereich bewegt werden. Drücken Sie die Taste, bis die von Ihnen bevorzugte Richtung erreicht ist (nur bei einigen U nits).

LED-ANZEIGE

Die LED-Taste drücken

Drücken Sie diese Taste, um das Display die Zulufteinheit ein- und auszuschalten.

Drücken Sie diese Taste länger als 5 Sekunden (einige Geräte)

Halten Sie diese Taste länger als 5 Sekunden gedrückt, zeigt das Innengerät die tatsächliche Raumtemperatur an. Wenn Sie die Taste erneut länger als 5 Sekunden drücken, kehrt das Gerät zur Anzeige der eingestellten Temperatur zurück. 11

ECO/GEAR-Funktion

Drücken Sie diese Taste, um den Energiesparmodus in einer der folgenden Sequenzen aufzurufen: ECO → GEAR(75%) → GEAR(50%) → Vorheriger Einstellmodus → ECO ... Hinweis: Diese Funktion ist nur im KÜHLEN-Modus verfügbar.

ECO-Betrieb:

Wenn Sie im Kühlmodus diese Taste drücken, stellt die Fernbedienung die Temperatur automatisch auf 24 °C/75 °F und die Lüftergeschwindigkeit auf Auto ein, um Energie zu sparen (nur wenn die eingestellte Temperatur weniger als 24 °C/75 °F beträgt). Wenn die eingestellte Temperatur über 24 °C/75 °F liegt, drücken Sie die ECO-Taste, die Lüftergeschwindigkeit wechselt zu Auto, die eingestellte Temperatur bleibt unverändert.

HINWEIS:

Wenn Sie die ECO-Taste drücken, den Modus ändern oder die Solltemperatur auf weniger als 24 °C/75 °F einstellen, wird der ECO-Betrieb beendet. Im ECO-Betrieb sollte die eingestellte Temperatur 24 °C/75 °F oder mehr betragen, da sonst die Kühlleistung nicht ausreicht. Wenn Sie sich unwohl fühlen, drücken Sie einfach erneut die ECO-Taste, um den Betrieb zu beenden.

GEAR-Funktion

Drücken Sie die ECO/GEAR-Taste, um den GEAR-Vorgang wie folgt aufzurufen: 75% (bis zu 75% Stromverbrauch) ↓ 50% (bis zu 50% Stromverbrauch) ↓ Vorheriger Einstellmodus.

Im GEAR-Betrieb wechselt die Anzeige auf der Fernbedienung zwischen elektrischem Energieverbrauch und eingestellter Temperatur.

ECO Intelligent Eye-Funktion (für Modelle der RG10L-Serie)

Drücken Sie diese Taste

Im ECO Intelligent Eye-Modus kann das Gerät dank des eingebauten Infrarotsensors die Aktivitäten der Personen im Raum erkennen. Im Kühlmodus senkt das Gerät automatisch die Frequenz, wenn Sie 30 Minuten lang nicht anwesend sind, um Energie zu sparen (nur bei Inverter-Modellen). Und das Gerät nimmt den Betrieb automatisch wieder auf, wenn es wieder menschliche Aktivitäten wahrnimmt. 12

Stummschaltfunktion

Halten Sie die Lüftertaste länger als 2 Sekunden gedrückt, um die Stummschaltfunktion (einige Einheiten) zu aktivieren/deaktivieren. Aufgrund des Niederfrequenzbetriebs des Kompressors kann es zu einer unzureichenden Kühl- und Heizleistung kommen. Drücken Sie während des Betriebs die Tasten EIN/AUS, Modus, Sleep, Turbo oder Reinigen, um die Stummschaltfunktion abzuschalten.

FP-Funktion

Drücken Sie diese Taste 2 Mal innerhalb einer Sekunde im HEIZEN-Modus und einer eingestellten Temperatur von 16 °C/60 °F oder 20 °C/68 °F (nur für die Modelle RG10L10(G2HS)/BGEF & RG10L10(D2HS)/BGEF).

Das Gerät funktioniert in hoher Lüfterdrehzahl (bei eingeschaltetem Kompressor), wobei die Temperatur automatisch auf 8 °C/46 °F eingestellt wird.

Hinweis: Diese Funktion ist nur für Wärmepumpen-Klimageräte vorgesehen. Drücken Sie diese Taste 2 Mal innerhalb einer Sekunde im HEIZEN-Modus und einer eingestellten Temperatur von 16 °C/60 °F oder 20 °C/68 °F (für das Modell RG10L10(G2HS)/BGEF& RG10L10(D2HS)/BGEF), um die FP-Funktion zu aktivieren. Drücken Sie die Ein/Aus-, Sleep-, Modus-, Ventilator- und Temp.-Taste während des Betriebs, um diese Funktion zu deaktivieren.

LOCK-Funktion

Drücken Sie die Turbo-Taste und die Luftfeuchtigkeitstaste gleichzeitig länger als 5 Sekunden, um die Sperrfunktion zu aktivieren. Alle Tasten reagieren nicht, außer Sie drücken diese beiden Tasten erneut für zwei Sekunden, um die Sperre zu deaktivieren.

Turbo-Funktion

Drücken Sie die Turbo-Taste

Wenn Sie die Boost-Funktion im KÜHLEN-Modus auswählen, bläst das Gerät kühle Luft mit der stärksten Windeinstellung ein, um den Kühlprozess zu beschleunigen. Wenn Sie die Boost-Funktion im HEIZEN-Modus auswählen, wird bei Geräten mit elektrischen Heizelementen die elektrische Heizung aktiviert und der Heizvorgang gestartet. 13

Intelligente Augenfunktion (für Modelle der RG10P-Serie)

Drücken Sie diese Taste

Im Modus Intelligentes Auge kann das Gerät dank des eingebauten Infrarotsensors die Aktivitäten der Personen im Raum erkennen. Im Kühlmodus, wenn Sie 30 Minuten lang weg sind, senkt das Gerät automatisch die Frequenz, um Energie zu sparen (nur bei Inverter-Modellen). Und das Gerät nimmt den Betrieb automatisch wieder auf, wenn es wieder menschliche Aktivitäten wahrnimmt.

Weitere Informationen finden Sie unter „Bedienung von Intelligent Eye“ in der „Bedienungsanleitung und Installationsanleitung“.

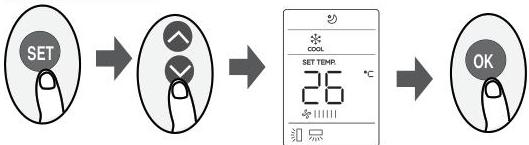

SET-Funktion

• Drücken Sie die EINSTELL-Taste, um die Funktionseinstellung aufzurufen, drücken Sie dann die EINSTELL-Taste oder die TEMP-Taste ▼ oder die TEMP-Taste ▲, um die gewünschte Funktion auszuwählen. Das ausgewählte Symbol blinkt im Anzeigebereich, drücken Sie zur Bestätigung die OK-Taste.
• Um die ausgewählte Funktion abzubrechen, wiederholen Sie einfach die gleichen Schritte wie oben.
• Durch den Anschlag auf der SET-Taste können Sie die Bedienfunktionen wie folgt sehen: Breeze away*(A) → Active clean/Self clean(▲) → Fresh*(O) → Sleep(▼) → Follow Me(A) → APModu*( ) → Breeze away

(einige Einheiten) :

Diese Funktion verhindert, dass ein direkter Luftstrom auf den Körper strömt. Und Sie fühlen sich seidig kühl.

NTOE: Diese Funktion ist nur im Kühl-, Ventilator- und Trockenmodus verfügbar.

Funktion Active clean(▲) (einige Einheiten) :

Die Active Clean Technology wäscht Staub, Schimmel und Fett ab, die Gerüche verursachen können, wenn sie am Wärmetauscher haften, indem sie den Reif automatisch einfriert und dann schnell auftaut. Wenn diese Funktion eingeschaltet ist, wird im Anzeigefenster des Innengeräts „CL“ angezeigt. Nach 20 bis 45 Minuten schaltet sich das Gerät automatisch aus und die CLEAN-Funktion wird deaktiviert. 14

Selbstreinigungsfunktion (einige Geräte):

In der Feuchtigkeit, die um den Wärmetauscher des Geräts kondensiert, können sich Bakterien ansiedeln. Bei regelmäßigem Gebrauch wird der größte Teil dieser Feuchtigkeit aus dem Gerät verdunstet. Bei Selbstreinigungsbetrieb reinigt sich das Gerät automatisch. Nach der Reinigung schaltet sich das Gerät automatisch aus.

Hinweis: Sie können diese Funktion nur im Modus KÜHLEN oder TROCKEN aktivieren.

FRESH-Funktion(☑) (einige Einheiten):

Wenn die FRESH-Funktion aktiviert wird, wird der Ionisator/Plasma-Staubabscheider (je nach Modell) eingeschaltet und hilft, Pollen und Verunreinigungen aus der Luft zu entfernen.

Sleep-Funktion(☐):

Die SLEEP-Funktion wird verwendet, um den Energieverbrauch zu senken, während Sie schlafen (und nicht die gleichen Temperatureinstellungen benötigen, um komfortabel zu bleiben). Diese Funktion kann nur über die Fernbedienung aktiviert werden.

Weitere Informationen finden Sie unter „Schlafmodus“ in der BEDIENUNGSANLEITUNG.

HINWEIS: Die SLEEP-Funktion ist im FAN- oder DRY-Modus nicht verfügbar.

Funktion Follow me(☐):

Mit der FOLLOW ME-Funktion kann die Fernbedienung die Temperatur an ihrem aktuellen Standort messen und dieses Signal alle 3 Minuten an das Klimagerät senden. Wenn Sie die Modi AUTO, KÜHLEN oder HEIZEN verwenden, ermöglicht die Messung der Umgebungstemperatur über die Fernbedienung (statt über das Innengerät selbst) der Klimaanlage, die Temperatur um Sie herum zu optimieren und maximalen Komfort zu gewährleisten.

HINWEIS: Halten Sie die Turbotaste sieben Sekunden lang gedrückt, um die Speicherfunktion der Follow-Me-Funktion zu starten/beenden.

• Wenn die Speicherfunktion aktiviert ist, wird 3 Sekunden lang „EIN“ auf dem Bildschirm angezeigt.
• Wenn die Speicherfunktion gestoppt ist, wird 3 Sekunden lang „AUS“ auf dem Bildschirm angezeigt.
• Drücken Sie bei aktivierter Speicherfunktion die EIN/AUS-Taste, um den Modus zu wechseln, oder ein Stromausfall hebt die Follow-me-Funktion nicht auf.

AP-Funktion (☐) (einige Einheiten):

Wählen Sie den AP-Modus, um die drahtlose Netzwerkkonfiguration durchzuführen. Bei einigen Geräten funktioniert es nicht, wenn Sie die EINSTELL-Taste drücken. Um den APModus aufzurufen, drücken Sie die LED-Taste siebenmal innerhalb von 10 Sekunden. RED-RING®

Importeur: RED-RING Elektrotechnische Erzeugnisse Vertriebsgesellschaft mbH

Marktstraße 9 A-2331 VÖSENDORF www.red-ring.at

Das Design und Spezifikationen können zur Produktverbesserung jederzeit und ohne vorherige Ankündigung geändert werden. Kontaktieren Sie bei Fragen Ihren Kälte- und Klimafachbetrieb.

CR285-RG10LP(OEM) 16117000A39720RR 2021.05.10*
