CT-2-411-111~-a.PDF

5/11/2026

Container - Treppensystem nach Eurocode

Einzellast: 1,5 kN auf Fläche 100 x 100 mm Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

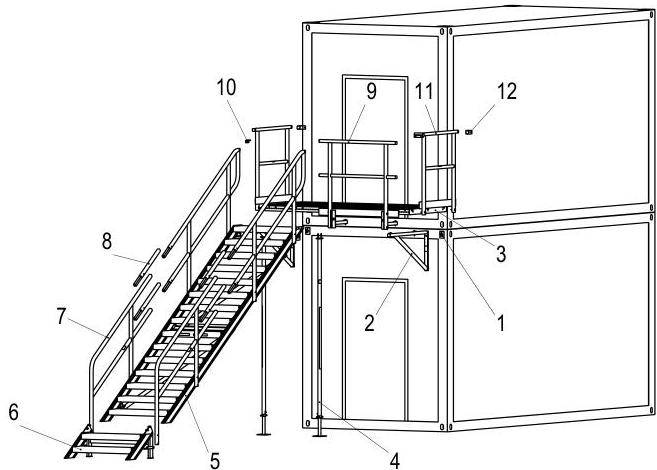

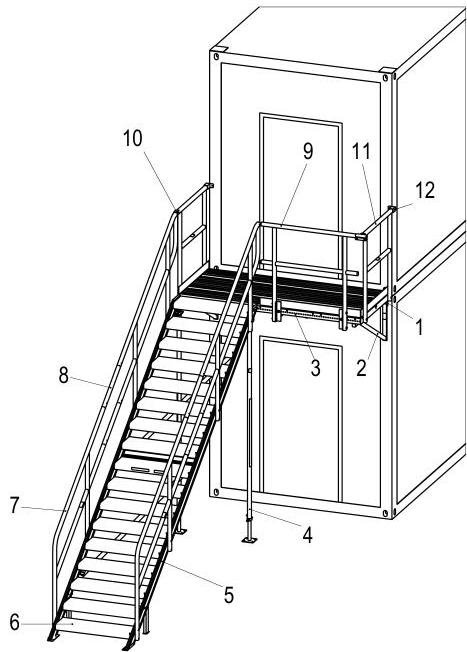

POS	Stck	Artikel-Nr.	Benennung	Gewicht
1	2	2-760230	Konsolenbefestigung Bürocontainer	0,632 kg
2	2	2-760970	Konsole Laufsteg; BL1,08m	4,121 kg
3	1	2-760937	Laufsteg; 2,43x1,08m	27,583 kg
4	2	2-761022	Stütze Treppenkonsole 2 CTST	7,556 kg
5	1	2-760904	Treppe, 15-stufig, 1,0 m 34,7"	73,038 kg
6	1	2-760984	Zusatztritt 2-stufig; BT 1m, HC 2,96m	12,472 kg
7	2	2-760929	Treppengeländer	14,534 kg
8	2	2-760929-05	Treppengeländerverlängerung; HC 2,96m	1,598 kg
9	1	2-760932	Geländer Laufsteg; 1,3m, 1,1m hoch CT-2	6,900 kg
10	1	3-760614	Geländerverbinder kompl.	0,074 kg
11	2	2-760981	Geländer Stirnseite 1,08m	6,568 kg
12	2	2-761007	Geländerbefestigung für Stirnseitengeländer	0,078 kg

Änderungen nur im CAD vornehmen

A	16-049	07.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK

				Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung	Datum	Name	Benennung: Aufgangsmodul
1:30		Erstellt	Datum
	Erstellt	Freigegeben	30.01.15	SDE
MAUDERER
Mauderer Alutechnik GmbH
Goßholzer Straße 44 · D-66161 Lindenberg	Zeichnungsnr.: CT-2-411-111	Index A	Batt / Blätter 1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

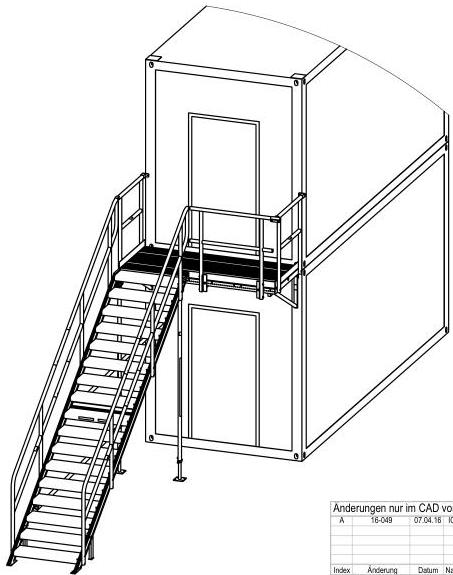

Änderungen nur im CAD vornehmen
A	16-049	07.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 194.765 kg	Format: A3	Sprache: de Einheit: mm
					Rohmaterial: Werkstoff: WS-Norm:


Index	Änderung	Datum	Name	Benennung
1:30	Erstellt	30.01.15	SDE	Aufgangsmodul
	Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 · D-66161 Lindenberg					Zeichnungsnr.: CT-2-411-111			Index A	Blatt / Blätter 2/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

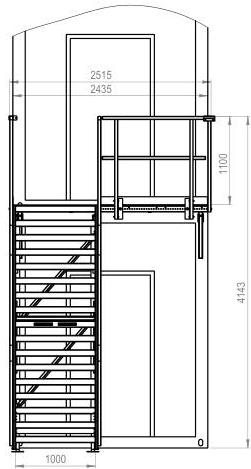

Änderungen nur im CAD vornehmen
A	16-049	07.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 194,765 kg	Format: A3	Sprache: de Einheit: mm
					Rohmaterial: Werkstoff: WS-Norm:


Index	Änderung	Datum	Name	Benennung
1:35	Erstellt	30.01.15	SDE	Aufgangsmodul
	Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 · D-66161 Lindenberg					Zeichnungsnr.: CT-2-411-111		Index A	Blatt / Blätter 3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

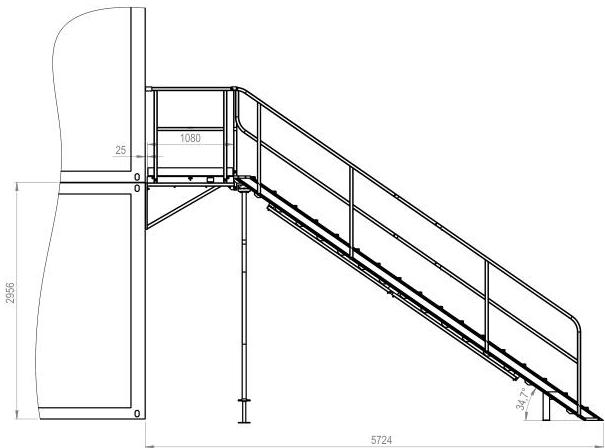

Änderungen nur im CAD vornehmen
A	16-049	07.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 194.765 kg	Format: A3	Sprache: de Einheit: mm
					Rohmaterial: Werkstoff: WS-Norm:


Index	Änderung	Datum	Name	Benennung
1:30	Erstellt	30.01.15	SDE	Aufgangsmodul
	Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 D-66161 Lindenberg					Zeichnungsnr.: CT-2-411-111		Index A	Blatt / Blätter 4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweiterhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patentierteilung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Fundamentplan

Änderungen nur im CAD vornehmen
A	16-049	07.04.16	ICH	Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 194,765 kg	Format A3	Sprache: de Einheit: mm
						Rohmaterial: Werkstoff: WS-Norm:



Index	Änderung	Datum	Name	Benennung
Aufgangsmodul
1:40	Erstellt
Freigegeben	Datum
		30.01.15							SDE
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg				Zeichnungsnr.: CT-2-411-111			Index A	Batt / Blätter 5/5
