GTX CONTAINEX

Infoblatt 24' Büro - / Mannschaftscontainer

Montageanleitung

Fundamentpläne

BM 24'

Stand: Oktober 2019

Seite 1 BM 24 Stand: Oktober 2019 Seite 2

Technische Details:

• Der Rahmen ist ident mit dem Gangcontainerrahmen, inklusive 4 Verbindungslaschen und 4 Befestigungspunkte zum Montieren einer C-Säule. Dadurch ist der Umbau auf einen Gangcontainer jederzeit möglich und der Rahmen ist völlig ident dem 24' Gangcontainerrahmen (Paneelvariante).
• Paneelausführung: 5xVP + 2x RP630mm bei 60mm MW und PU 5xVP + 2x RP590mm (plus starker Dichtung bei Ecksäule wie bei 100MW)
• 2 Zugseile pro Längsseite
• Staplertasche Standard
• Verbindungsmaterial
• Dachtunnel gleich wie 30' (2Stück 2250x217 außen, plus innen 2 Stück 2250x220 und mittig ein Stück mit 1480x217 (inklusive Stützpfeiler Ausschnitt)
• Die Verpackungen werden (noch in Prüfung), da sie aus zwei Kartons bestehen, optimiert. Die Dachtunnel kommen in einen Karton (ein Karton für 24 und 30') und die restlichen Teile (MW, Kunststoffleisten und Bodenübertrittsbleche) werden der Containerlänge angepasst und separat verpackt.
• Gültige Statik vorhanden – Ausführung mit zusätzlichen Stützpfeiler wie bei 30'

Optionen: Ausführungen siehe BM 20

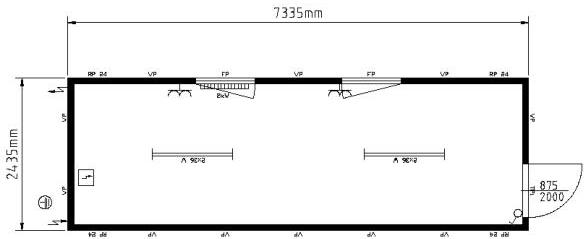

ABMESSUNGEN in mm:
