CTST-3-111-110~0.PDF


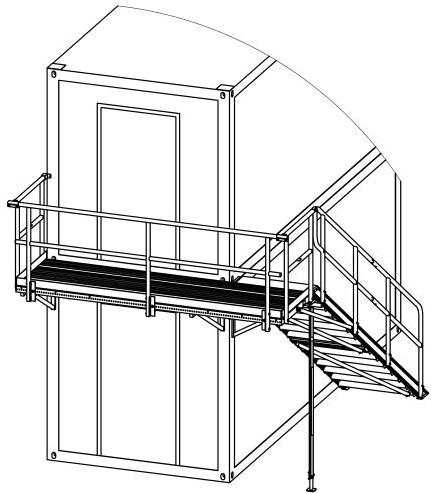

Container - Treppensystem nach Eurocode

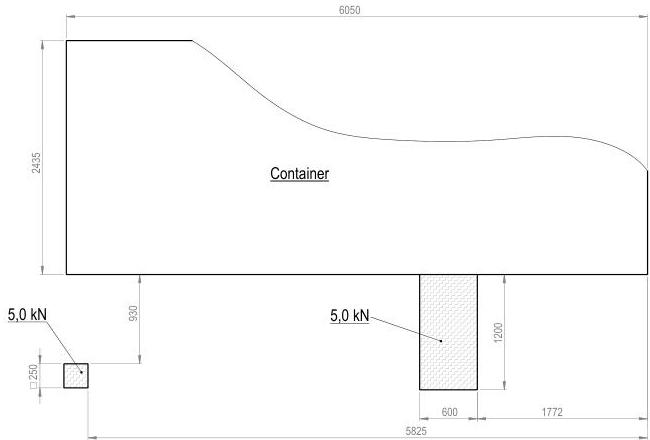

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

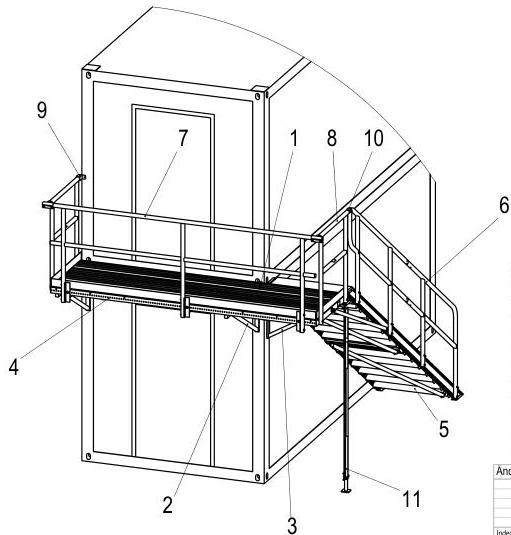

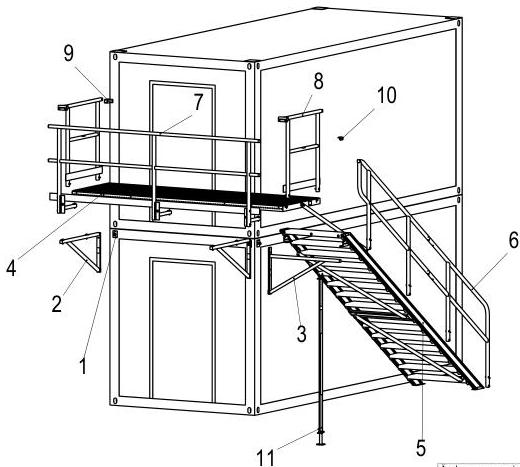

POSMENGEArtikel-Nr.BenennungGewicht
132-760230Konsolenbefestigung Bürocontainer0,632 kg
222-760970Konsole Laufsteg; BL1,08m4,121 kg
312-760971Konsole Treppe; BT 1m; 34,7°4,567 kg
412-760909Laufsteg; 3,55x1,08m mit Strebe48,325 kg
512-760904Treppe, 15-stufig, BT 1m, 34,7°77,771 kg
612-760929Treppengeländer14,205 kg
712-760907Geländer Laufsteg; LL 3,55m, 1,1m hoch12,706 kg
822-760981Geländer Stirnseite 1,08m6,568 kg
912-761007Geländerbefestigung für Stirnseitengeländer0,078 kg
1013-760614Geländerverbinder kompl.0,074 kg
1112-761019Stütze Treppenkonsole 1 CTST5,392 kg

Änderungen nur im CAD vornehmen

IndexÄnderungDatumName
1:30Erstellt
FreigegebenDatumNameBenennung

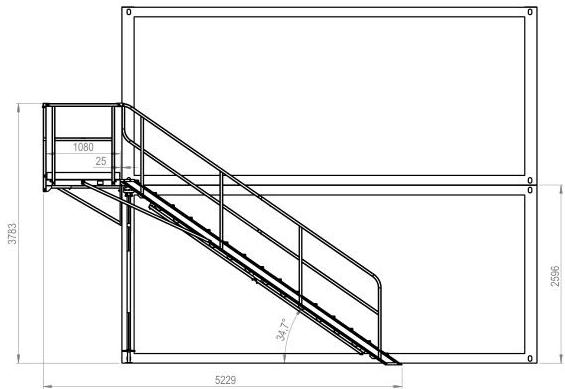

Aufgangsmodul
25.01.16FOR
MAUDERER
Mauderer Alutechnik GmbH
Goßholzer Straße 44 - D-66161 LindenbergZeichnungsnr.:CTST-3-111-110Index
0Blatt / Blätter
1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuverbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

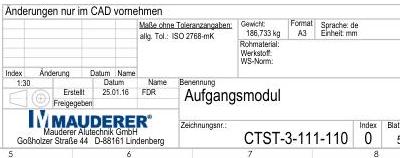

Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 186.733 kg
Rohmaterial: Werkstoff: WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung

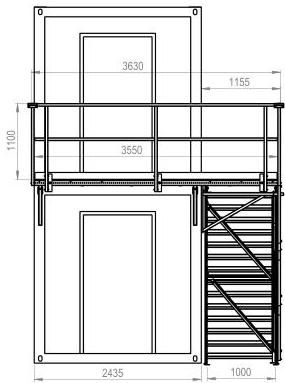

Aufgangsmodul
1:30ErstelltDatum
25.01.16
Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 LindenbergZeichnungsnr.: CTST-3-111-110Index
0Blatt / Blätter
2/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 186.733 kg
Rohmaterial: Werkstoff: WS-Norm:Format A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:35Erstellt
FreigegebenDatum
25.01.16
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 LindenbergZeichnungsnr.: CTST-3-111-110Index 0Blatt / Blätter
3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 186.733 kg
Rohmaterial: Werkstoff: WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:35ErstelltDatum
25.01.16
Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Golsholzer Straße 44 D-66161 LindenbergZeichnungsnr.: CTST-3-111-110Index
0Blatt / Blätter
4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuverbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Nur zur Info

Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 186.733 kg
Rohmaterial: Werkstoff: WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:30Erstellt25.01.16FDR
FreigegebenZeichnungsnr.: CTST-3-111-110Index 0Blatt / Blätter 5/5
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 Lindenberg
