Container - Treppensystem nach Eurocode

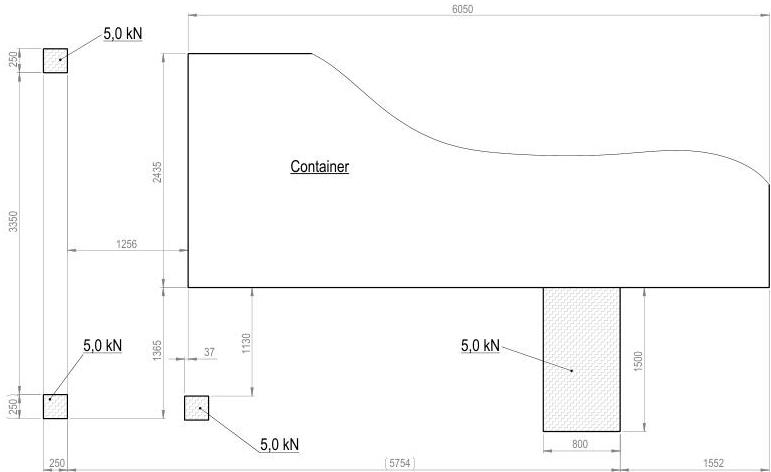

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

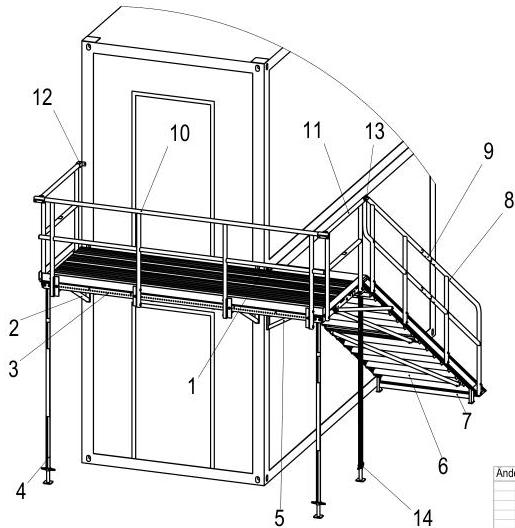

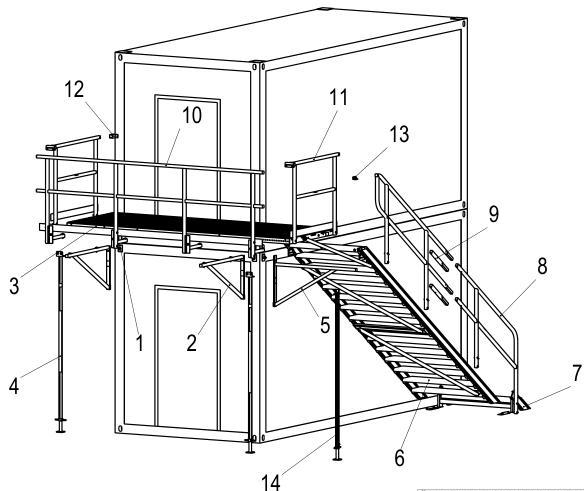

POS	Stck	Artikel-Nr.	Benennung	Gewicht
1	3	2-760230	Konsolenbefestigung Bürocontainer	0,632 kg
2	2	2-760972	Konsole Laufsteg; BL 1,38m	4,569 kg
3	1	2-760953	Laufsteg; 3,75x1,38m	77,845 kg
4	2	2-760318	Stütze 2 Typ A; 2,45-2,85m	5,596 kg
5	1	2-760973	Konsole Treppe; BT 1,2m; 34,7°	5,113 kg
6	1	2-760916	Treppe, 15-stufig, 1,2m 34,7°	80,628 kg
7	1	2-760918	Zusatztritt 1-stufig; BT 1,20m; HC 2,8m	8,729 kg
8	1	2-760929	Treppengeländer	14,534 kg
9	1	2-760929-03	Treppengeländerverlängerung, HC 2,8m	1,158 kg
10	1	2-760956	Geländer Laufsteg; LL 3,75m, 1,1m hoch	16,851 kg
11	2	2-760983	Geländer Stirnseite 1,38m	7,348 kg
12	1	2-761007	Geländerbefestigung für Stirnseitengeländer	0,078 kg
13	1	3-760614	Geländerverbinder kompl.	0,074 kg
14	1	2-761019	Stütze Treppenkonsole 1 CTST	5,392 kg

Änderungen nur im CAD vornehmen





Index	Änderung	Datum	Name
1:30	Erstellt	25.01.16	FOR
	Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 D-66161 Lindenberg				Zeichnungsnr.: CTST-3-211-221 Index 0 Blatt / Blätter 1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
				Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 247,242 kg	Format: A3	Sprache: de Einheit: mm


				Rohmaterial: Werkstoff: WS-Norm:
Index	Änderung	Datum	Name
1:30	Erstellt	Datum 25.01.16		Name FOR	Benennung: Aufgangsmodul
	Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 D-66161 Lindenberg					Zeichnungsnr.: CTST-3-211-221		Index 0	Blatt / Blätter 2/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
				Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 247,242 kg	Format: A3	Sprache: de Einheit: mm


				Rohmaterial: Werkstoff: WS-Norm:
Index	Änderung	Datum	Name
1:35	Erstellt	Datum 25.01.16		Name FOR	Benennung: Aufgangsmodul
	Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 Lindenberg					Zeichnungsnr.: CTST-3-211-221		Index 0	Blatt / Blätter 3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 247,242 kg
Rohmaterial:
Werkstoff:
WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung
Aufgangsmodul
1:35	Erstellt		Datum
25.01.16
	Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Golßholzer Straße 44 D-66161 Lindenberg					Zeichnungsnr.: CTST-3-211-221		Index
0	Blatt / Blätter
4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patententteilung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Nur zur Info

Änderungen nur im CAD vornehmen
				Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 247,242 kg	Format: A3	Sprache: de Einheit: mm

					Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung	Datum	Name
1.30	Erstellt	Datum 25.01.16		Name FOR	Benennung: Aufgangsmodul
	Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 D-88161 Lindenberg					Zeichnungsnr.: CTST-3-211-221		Index 0	Blatt / Blätter 5/5
