C
CONTAINEX
Infoblatt
Außentreppe
Containerart : Anlagen
Montageanleitung
Treppen Beschreibung
Alu-Treppen-Podestsysteme
das Baukastensystem mit der blitzschnellen Montage am Container
Hoher Qualitätsstandard an Funktionalität, Technik und Design ist das Markenzeichen der Alu-Produkte. Dies gilt für die Serienproduktion ebenso wie für Sonderanfertigungen.
Qualitäts - Alu-Systeme garantieren:
- Verwendung von hochwertigem Material
- höchstmögliche Sorgfalt in der Produktion
- ständige strenge Qualitätskontrollen
- Einsatz zeitgemäßer Fertigungstechnik
- Kundenorientierte Produktentwicklung
- das System für alle gängigen Containerarten
- großen Anwendungsbereich mit wenigen Bauteilen
- freitragende Konsoltechnik
- kostensparend durch leichtes Gewicht und schnellen Aufbau
- problemlosen Transport (auch mit PKW)
Das Baukastensystem...
... ist modular aufbau- und erweiterbar für die unterschiedlichsten Containeranlagen.
... ist auch an festen Gebäuden einsetzbar.
... läßt sich von einem Monteur auch in mehrgeschossigen Ebenen montieren.
... ist in seiner gesamten Belagsfläche (Treppen und Podestbereich) mit einem absolut rutschfesten und wartungsfreien Alu-Sicherheitsrost ausgestattet. 5

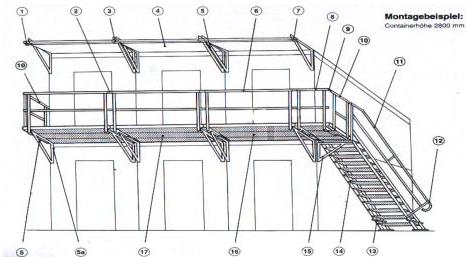

Konsole Podest
L 1,10 m
Gewicht 4,3 kg
^{}[]
5a
Konsolenbefestigung
^{}[]
2
Geländerverbinder
L 0,14 m
L 2,55 bis 3,5 m
Gewicht 5,5 kg
16
Konsole Treppe
L 0,95 m
Gewicht 3,8 kg
^{}[]
Höhenausgleichs- konsole Podest L 1,10 m Gewicht 5 kg
^{}[]
Höhenausgleichs- konsole Treppe L 1,10 m Gewicht 4,5 kg
^{}[]
Stütze mit Spindel
L 2,55 bis 3,5 m
Gewicht 5,5 kg
16
Eosatzstube
L 0,20 m x 0,75 m
16
Zusatztreppe
L 0,60 m x 0,75 m
Zusatztreppe
L 0,60 m x 0,75 m
16
Geländerverbinderung
L 2,71 m
Gewicht 4,7 kg
^{}[]
16 Treppengeländer
L 4,00 m
Gewicht 7 kg
L 2,71 m
Gewicht 4,7 kg
^{}[]
16
Geländenvorlauf
L 0,35 m
Gewicht 0,5 kg
16
Geländerverbinderung
L 1,25 m
Gewicht 1,7 kg
^{}[]
NEU L 0,28 m x 1,00 m L 0,60 m x 1,00 m L 0,90 m x 1,00 m
^{}[]
17
Laufsteg A
L 2,42 m x B 1,08 m
Gewicht 37,5 kg
^{}[]
16
Laufsteg B
L 3,38 m x B 1,08 m
Gewicht 42 kg
^{}[]
16
Laufstegverlängerung
L 0,25 m x B 1,08 m
Gewicht 3,9 kg

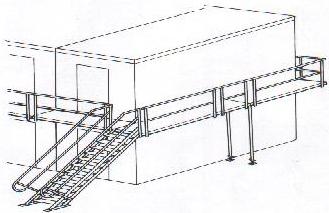

Beispiel: Zusätzliche Podestführung an der Längsseite des Containers mit Treppenanbindung.

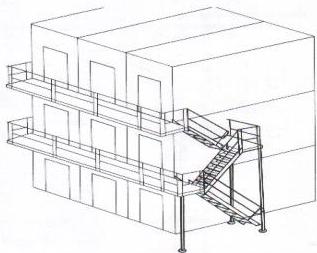

Beispiel: Aufbau an mehrgeschädigten Container (Bauteile und Zusammenstellung des Treppenturms auf Anfrage)
