CTX CONTAINEX

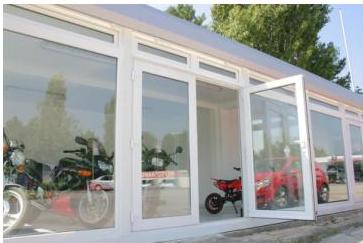

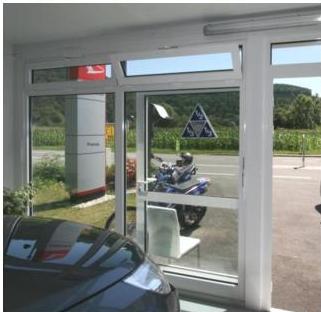

IP Verglasung mit Oberlichte

Einstellanleitung für IP Türen

Beschreibung:

• Kunststoff-Fixverglasung, Farbe weiß
• Verglasung ohne Paneelrahmen, direkt mit dem Containerrahmen verbunden
• Möglich bei Büro- und Sanitärcontainer in allen Baugrößen an den Außenwänden. VORSICHT: Montage von Zu- und Ablaufverrohrungen oder anderer Sanitär- und Elektroeinbauten (Ausnahme: Lichtschalter und Einzelsteckdosen) NICHT MÖGLICH!
• Anordnungsmöglichkeiten gemäß Statik-Matrix beachten! Alle von der Statik-Matrix abweichenden Anordnungen sind per TA anzufragen.
• Konstruktiv nur bei CAH 2800mm bzw. CAH 2960mm möglich
• Nur sortenreine Wände (Kombination aus IP Verglasung und Paneele auf einer Längs- oder Stirnseite NICHT MÖGLICH!)
• Angrenzende Wände sind in allen Isolationsvarianten möglich
• Zwischen den einzelnen IP-Glaselementen werden C-Säulen (in RAL-Farbton des Rahmens) mit dem Containerrahmen verschraubt
• Austausch von IP Glaselementen gegen CTX Paneele ist NICHT MÖGLICH! (z.B. bei Mietcontainer)

Verglasung:

Türe:

Lichte Durchgangshöhe

Tür Typ 1000 / 2000 / 2300 2011mm

Lichte Durchgangsbreite

Tür Typ 1000 926mm Tür Typ 2000 1990mm Tür Typ 2300 2120mm

2019-04-11 Technik Seite 1 von 4 Anordnungsmöglichkeiten für max. Außenhöhe 2,96m:

Containeranzahl (SxLxH); Stirnseiten (S) x Längsseiten (L) x Höhe (H)

| 1.geschoßig | | Die Container können beliebig aneinander gereiht oder einzeln aufgestellt werden. Es dürfen dabei beliebig große Räume gebildet werden.

Es dürfen dabei beliebig IP Elemente als Außenwände montiert werden. | | --- | --- | --- | | 2.geschoßig | Mehrreihige Containeranlagen (Anzahl der Längsseiten ≥ 2) bei 10', 16' u. 20' | | | | | | | | Ab einer min. Größe von 2x2x2 Container ist eine Erweiterung der Anlage in jeder Richtung möglich. Es dürfen dabei beliebig große Räume gebildet werden. Es dürfen dabei beliebig IP Elemente als Außenwände montiert werden. | | | | Mehrreihige Containeranlagen (Anzahl der Längsseiten = 2) bei 24' u. 30' | | | | | | | | Ab einer min. Größe von 2x2x2 Container ist eine Erweiterung der Anlage in Längsrichtung möglich. Es dürfen dabei beliebig große Räume gebildet werden. Es dürfen dabei beliebig IP Elemente als Außenwände montiert werden. | | | 3.geschoßig | Mehrreihige Containeranlagen (Anzahl der Längsseiten ≥ 2) | | | | | |

Optionen:

• VSG / TVG Verglasung
• Kipphebelbetätigung

2019-04-11 Technik Seite 2 von 4

Hinweise:

• Container müssen mit Planen-LKWs transportiert werden
• Container müssen gegen Glasbruch versichert werden
• Transpackausführung NICHT MÖGLICH!

2019-04-11 Technik Seite 3 von 4

Stirnseitige Elemente (Typ8):

Vollelement Typ8

Türtyp 1000 links Typ8

Türtyp 1000 rechts Typ8

Türtyp 1000 mittig Typ8

Türtyp 2000 Typ8

Längsseitige Elemente für 10' Container:

10' Vollelement

10' Türtyp 1000 links

10' Türtyp 1000 rechts

10' Türtyp 2000

10' Türtyp 2300

Längsseitige Elemente für 16' Container:

(Die verfügbaren Glaselemente können beliebig untereinander kombiniert werden)

16' Restatement Typ8 beliebiges Typ8 Element

16' Restatement Typ2300 Doppelflügelfür Typ2300

Längsseitige Elemente für 20' Container:

(Die verfügbaren Glaselemente können beliebig untereinander kombiniert werden)

20' Vollelement 20' Vollelement 20' Vollelement

20' Restatement Typ8 beliebiges Typ8 Element 20' Restatement Typ8

20' Restatement Typ2300 Doppelflügelfür Typ2300 20' Restatement Typ2300

Längsseitige Elemente für 24' Container:

(Die verfügbaren Glaselemente können beliebig untereinander kombiniert werden)

24' Restatement Typ8 beliebiges Typ8 Element 24' Restatement Typ8

24' Restatement Typ2300 Doppelflügelfür Typ2300 24' Restatement Typ2300

Längsseitige Elemente für 30' Container:

(Die verfügbaren Glaselemente können beliebig untereinander kombiniert werden)

30' Restatement Typ8 beliebiges Typ8 Element 30' Restatement Typ8

30' Restatement Typ2300 Doppelflügelfür Typ2300 30' Restatement Typ2300

2019-04-11

Technik

Seite 4 von 4_
