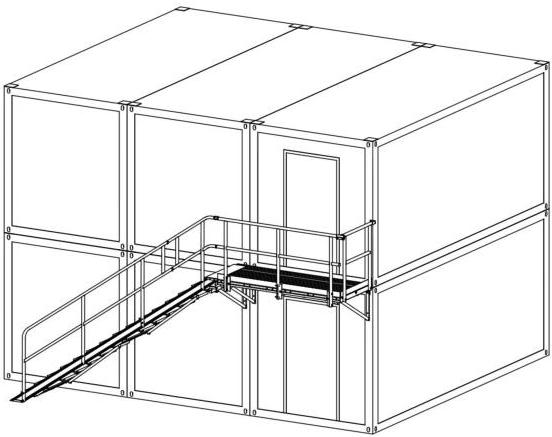

Aufbau- und Nutzungsanweisung von Containertreppen

CT-1-xxx-xxx

Entspricht älteren Versionen: Aufgangsmodul Typ 2a 1-760005/19;20 /A,D (Version. 4.1.1 – 4.1.6)

Containerhöhen: 2,6m; 2,8m; 2,96m Containerbreite: 2,43m Treppenbreiten: 1,0m; 1,2m Laufstegbreite: 1,08m; 1,38m Laufsteglänge: 2,43m Treppenneigung: 34,7°


Stand: 03.2016 MAUDERER

1 Inhaltsverzeichnis

2 Verwendung ... 4 2.1 Informationen zu dieser Anleitung ... 4 2.1.1 Aufbau von Gefahren- und Warnhinweisen ... 4 2.1.2 Symbole und Schreibweisen ... 4 2.2 Gebrauch dieser Anleitung ... 5 2.3 Bestimmungsgemäße Verwendung ... 5

3 Allgemeine Sicherheitshinweise ... 6 3.1 Persönliche Schutzausrüstung ... 6

4 Voraussetzungen vor dem Aufbau der Containertreppen ... 7

5 Benötigtes Material ... 8 5.1 Benötigtes Werkzeug ... 8 5.2 Aufbaumaterial ... 8 5.2.1 Modul 1 - CT-1-111-110 (1-760005/19/A; Version 4.1.1) ... 9 5.2.2 Modul 1 - CT-1-211-110 (1-760005/20/A; Version 4.1.3) ... 10 5.2.3 Modul 1 - CT-1-411-110 (Version 4.1.5) ... 11 5.2.4 Modul 1 - CT-1-111-221 (Version 4.1.2) ... 12 5.2.5 Modul 1 - CT-1-211-221 (Version 4.1.4) ... 13 5.2.6 Modul 1 - CT-1-411-221 (Version 4.1.6) ... 14 5.2.7 Modul 1 - CT-1-112-111 (1-760005/19/D) ... 15

6 Containertreppen auf- und abbauen ... 16 6.1 Containertreppen aufbauen ... 16 6.1.1 Konsolenbefestigung für Laufsteg und Treppe aufbauen ... 16 6.1.2 Konsolen (Dreiecks-) für Laufsteg und Treppe aufbauen ... 18 6.1.3 Konsolen für Lager- und See-Container aufbauen ... 19 6.2 Laufsteg auf Dreiecks-Konsole montieren ... 20 6.2.1 Laufsteg auf Konsole Typ 2 für Lagercontainer montieren ... 21 6.3 Containertreppe montieren ... 23 6.3.1 Containertreppen auf Treppenkonsolen montieren ... 23 6.3.2 Containertreppenfuß mit dem Fundament verschrauben ... 24 6.3.3 Containertreppe mit Treppenauflagewinkel montieren ... 25 6.3.4 Containertreppe mit Stütze montieren ... 26 6.3.5 Zusatzstufe an der Containertreppe montieren ... 27 6.4 Geländer montieren ... 29 6.4.1 Treppengeländer montieren ... 29 6.4.2 Treppengeländer-Verlängerung montieren ... 30 6.4.3 Laufsteggeländer montieren ... 31

03/16 Containertreppen Seite 2 von 48 MAUDERER

6.4.4 Stirnseitige Geländer montieren 32 6.4.5 Laufsteg- und Treppengeländer verbinden 34 6.5 Aufbau der Stützen 35 6.5.1 Aufbau Stützen Typ A 35 6.5.2 Aufbau Stütze Typ B 37 6.6 Containertreppe abbauen 38 7 Wartung 39 7.1 Überprüfung der Konsolenbefestigung 39 7.2 Service, Lagerung 39 8 Entsorgung 40 8.1 Allgemeines 40 8.2 Entsorgung 40 9 Anhang 40 9.1 Fundamentpläne 40

03/16 Containertreppen Seite 3 von 48 MAUDERER

2 Verwendung

2.1 Informationen zu dieser Anleitung

2.1.1 Aufbau von Gefahren- und Warnhinweisen

Die folgenden Hinweise machen auf die verschiedenen Gefahrenstufen aufmerksam

  • GEFAHR! → Bei hohem Risiko, insbesondere, wenn die Gefahr einer schweren Körperverletzung oder Tod drohen.
  • WARNUNG! → Bei mittlerem Risiko, wenn die Nichtbeachtung der Hinweise zu einer Körperverletzung führen kann
  • VORSICHT! → Bei geringem Risiko. Das Nichtbefolgen dieser Hinweis kann zu einer leichten Körperverletzung oder zu umfangreichen Sachschäden führen.
  • HINWEIS! → Bei geringem Risiko. Das Nichtbefolgen dieser Hinweise kann zu Sachschäden führen

2.1.2 Symbole und Schreibweisen

Symbole/ SchreibweiseBedeutung
Einfache Handlungsanweisung oder Handlungsanweisung aus mehreren Schritten, deren Reihenfolge keine Rolle spielt.
1.Handlungsanweisung, die aus mehreren Schritten in einer bestimmten Reihenfolge besteht.
2.
Aufzählungspunkte

Tabelle 1: Symbole und Schreibweisen


Dieses Symbol steht für technische Erfordernisse, die besonders beachtet werden müssen.

03/16

Containertreppen

Seite 4 von 48 MAUDERER

2.2 Gebrauch dieser Anleitung

Diese Aufbauanleitung enthält alle erforderlichen Informationen für die bestimmungsgemäße Verwendung und den Aufbau der Containertreppen. Die Aufbauanleitung gilt als Bestandteil des Produkts. Sie muss jederzeit zugänglich sein und muss in der Nähe der Containertreppen aufbewahrt werden.

2.3 Bestimmungsgemäße Verwendung

Die MAUDERER-Containertreppen sind nach EN ISO 14122:2001 (Teil 1 – 3), sowie dem Eurocode 9 (DIN EN 1999:2007 - Bemessung und Konstruktion von Aluminiumbauten) ausgelegt und gefertigt.

Die MAUDERER-Containertreppen-Anlagen dienen als vorübergehend errichtete Treppen/Zugänge, die zum Erreichen von Arbeitsplätzen bei Bauarbeiten genutzt werden.

In Deutschland gelten Mauderer-Containertreppen als vorübergehend errichtete Bautreppen im Sinne der DGUV Regel 101-002 (bisher BGR 113 Stand Januar 1996).

In Europa findet die EN ISO 14122:2001 Anwendung. Gemäß dieser Norm dürfen die Containertreppen auch für Zugänge angewendet werden, die außerhalb des Anwendungsbereiches dieser Norm liegen. In solchen Fällen muss die Einhaltung relevanter nationaler oder anderer Vorschriften durch den Errichter bzw. Nutzer sichergestellt werden. Eine allgemeine diesbezügliche Gewähr wird nicht übernommen.

Sonstige Verwendung:

  • Bei einer nicht bestimmungsgemäßen Verwendung der Containertreppen (s.o.) muss der Nutzer bzw. der Errichter vor dem Aufbau abklären, ob das in Übereinstimmung mit den lokalen Vorschriften möglich ist.
  • Außerhalb von Europa muss die Einhaltung relevanter nationaler oder anderer Vorschriften am Einsatzort durch den Errichter vor Errichtung abgeklärt werden. Eine Haftung von Mauderer für die sonstige Verwendung ist ausgeschlossen.
  • Eine Haftung für zugesicherte Eigenschaften der Containertreppen ist hiervon nicht betroffen.
  • Die Funktion der Treppe darf nicht durch unsachgemäße Handhabung oder Verschmutzung eingeschränkt werden.
  • Die Treppenanlage muß im Winter bei Schneefall vor Benutzung geräumt werden.

03/16 Containertreppen Seite 5 von 48 MAUDERER

Die folgenden Lasten dürfen nicht überschritten werden:

Belastungen Treppe: Flächenlast 2 kN/m² Einzellast 1,5 kN (auf eine Fläche von 100*100mm) Maximallast 7,5 kN (750kg oder 5 Personen)

Belastungen Laufsteg: Flächenlast 2 kN/m² Maximallast 5 kN pro Laufsteg


Warnung! Verletzungsgefahr

Der Durchgang und der Aufenthalt unter der Containertreppe ist nicht gestattet. Es besteht eine erhöhtes Verletzungsrisiko vor allem im Kopfbereich. Es ist auf der Baustelle ein entsprechender Hinweis anzubringen oder eine entsprechende Absperrung vorzusehen.

3 Allgemeine Sicherheitshinweise

  • Nur unbeschädigte Originalbauteile verwenden.
  • Am Produkt keinerlei Veränderung vornehmen, welche die Funktion oder die Sicherheit beeinträchtigen.
  • Bei allen Arbeiten die geltenden Regeln der Technik, die Betriebssicherheitsverordnung (BetrSichV) sowie Informationen, Regeln und Vorschriften der Berufsgenossenschaften beachten.
  • Darauf achten, dass für die Montage der Containertreppen das Personal durch PSA (Persönliche Schutzausrüstung) gesichert ist (s. Kapitel 3.1).
  • Bauteile der Containertreppen nicht in oder auf aggressiven Medien lagern.
  • Vor dem Aufbau ist darauf zu achten, dass alle benötigten Teile und Werkzeuge vorhanden sind.
  • Laufstege und Treppen müssen mit Geländer gesichert sein.
  • Auf-, Um-, und Abbau darf nur durch Fachpersonal und mit Originalteilen erfolgen.
  • Fluchtwege dürfen nicht versperrt sein.
  • Vor der ersten Benutzung der Treppenanlage sind alle Schraubverbindungen zu überprüfen.

3.1 Persönliche Schutzausrüstung

Beim Aufbau der Containertreppen muss folgende Schutzeinrichtung getragen werden.

  • Schutzhelm
  • Sicherheitsschuhe
  • Sicherheitshandschuhe

03/16

Containertreppen

Seite 6 von 48 MAUDERER

4 Voraussetzungen vor dem Aufbau der Containertreppen

  • Containeranlage muss auf entsprechend vorbereiteten Fundamenten stehen und nivelliert sein.

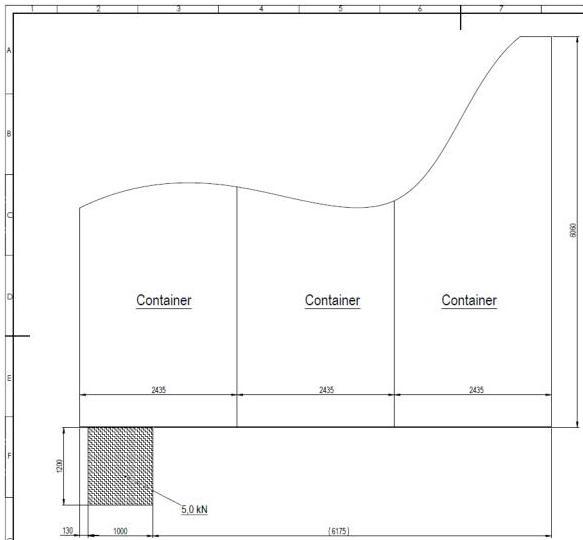

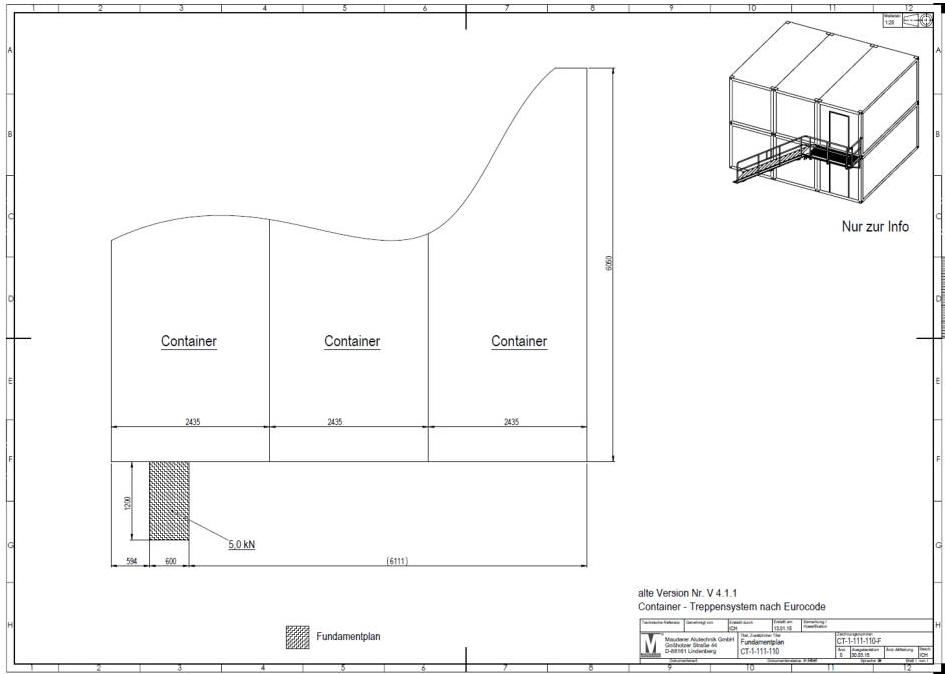

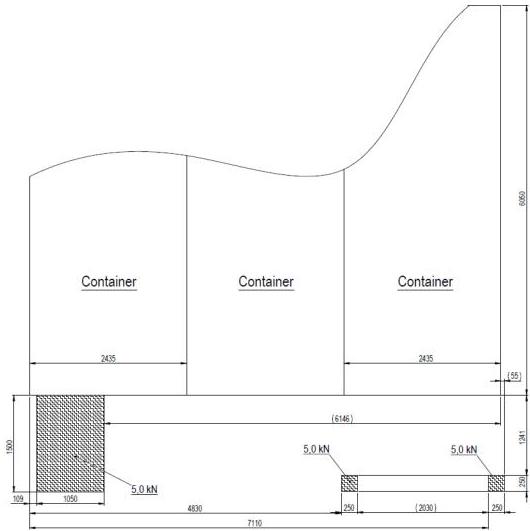

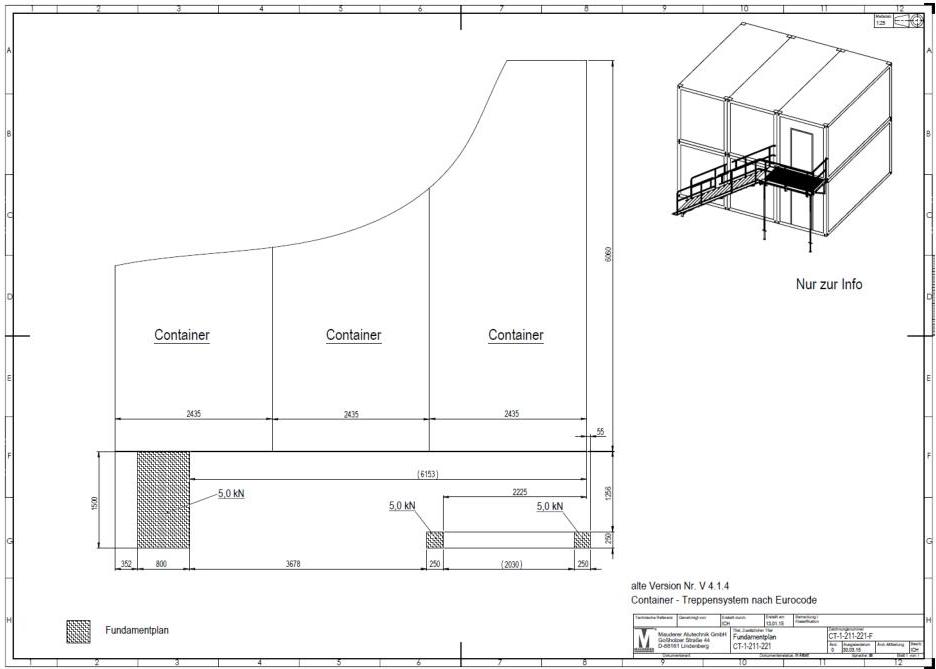

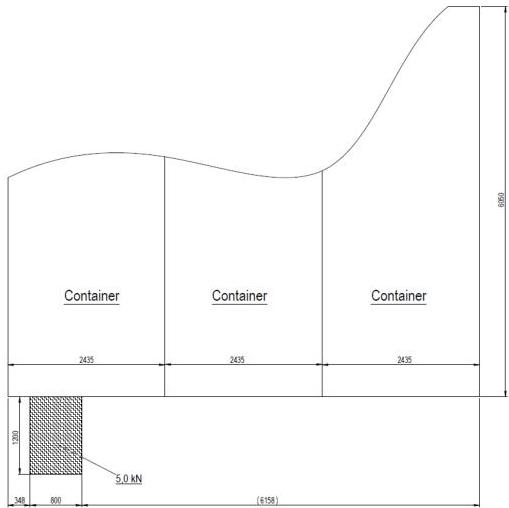

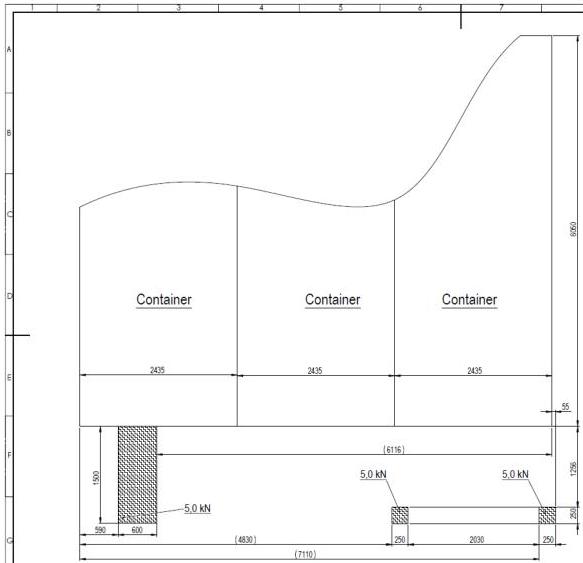

  • Containertreppen- und Stützenfundamente müssen den Fundament-Plänen für die vorgesehene Ausführung entsprechen.
  • Die Fundamente für die Containertreppen müssen das exakt gleiche Niveau haben wie die Unterkante des Containers für die das Aufgangsmodul bestimmt ist.

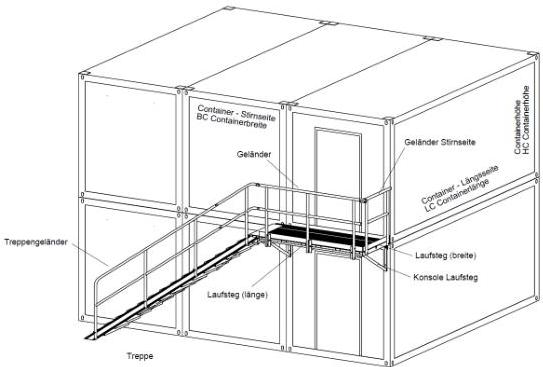

Abb. 1: verwendete Begriffe

03/16

Containertreppen

Seite 7 von 48 MAUDERER

5 Benötigtes Material

5.1 Benötigtes Werkzeug

Um einen Reibungslosen Aufbau der Containertreppenmontage zu gewährleisten, ist folgendes Werkzeug nötig:

  • Schraubenschlüssel Ring/Gabelschlüssen Größen: 19mm, 17mm, 13mm (2x).
  • Hammer/Messer
  • Wasserwaage
  • Aufstiegshilfen (z.B. Leiter Typ Mauderer 985)
  • Drehmomentschlüssel

Wenn eine Anbindung an den Container notwendig ist:

  • Bohrmaschine mit Bohrer 5mm und 8mm
  • Gewindeschneider oder Spezialschraube (selbstschneidend) M8

5.2 Aufbaumaterial

Auswahl der zugehörigen Zeichnung und der Teileliste anhand des entsprechenden Containertyps im EG.

Ausgangspunkt: HC Containerhöhe BC Containerbreite Typ Containertyp (Büro od. Lager) Zugehörige Modul-Variante: BT Treppenbreite BL Laufstegbreite Stütze Stützentyp

LL Laufsteglänge (passend zur Containerbreite BC und Treppenbreite BT; die Laufsteglänge ist je nach Variante seitlich oder stirnseitig)

Containerbreite entspricht Laufsteglänge

Beispiel:

HC2,6 m
BC2,43 m
Typ1
BT1 m
BL1,08 m
Stützeohne

entspricht Kapitel 5.2.1 (CT-1-111-110)

03/16 Containertreppen Seite 8 von 48 MAUDERER

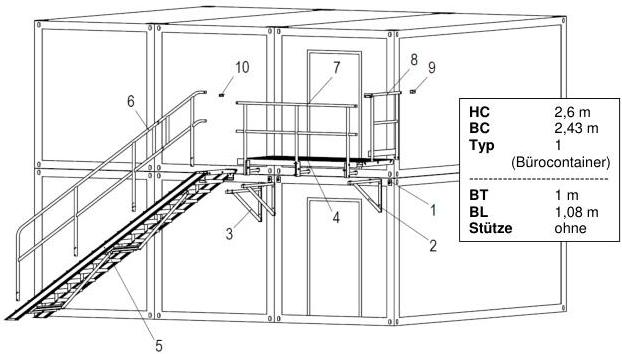

5.2.1 Modul 1 - CT-1-111-110 (1-760005/19/A; Version 4.1.1)

POSStckArtikel-Nr.BenennungEinzel-gewicht
132-760230Konsolenbefestigung Bürocontainer0,471 kg
222-760970Konsole Laufsteg; BL 1,08m2,847 kg
312-760971Konsole Treppe; BT 1m, 34,7°4,59 kg
412-760937Laufsteg; 2,43x1,08m27,553 kg
512-760904Treppe geschraubt; 15-stufig, BT 1m 34,7°78,408 kg
612-760929Treppengeländer; 34,7° HC 2,6m15,388 kg
712-760613Geländer Laufsteg; 2,43m 1,1m hoch8,879 kg
812-760981Geländer Stirnseite; 1,08m, 1,1m hoch6,535 kg
912-761007Geländerbefestigung für Stirnseitengeländer0,212 kg
1013-760614Geländerverbinder für Treppengeländer0,145 kg

03/16

Containertreppen

Seite 9 von 48 MAUDERER

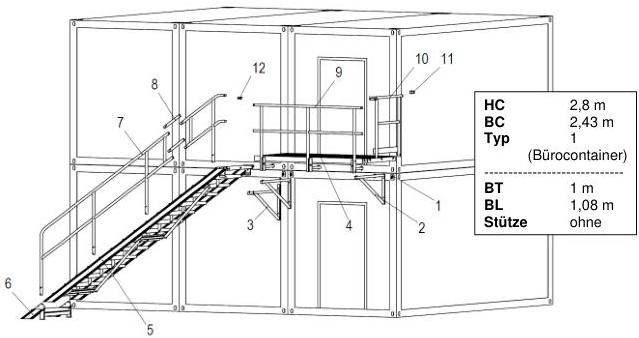

5.2.2 Modul 1 - CT-1-211-110 (1-760005/20/A; Version 4.1.3)

POSStckArtikel-Nr.BenennungEinzel-gewicht
132-760230Konsolenbefestigung Büro Container0,471 kg
222-760970Konsole Laufsteg 1, 1,08m2,847 kg
312-760971Konsole Treppe; 1m, 34,7°4,59 kg
412-760937Laufsteg 2,43x1,08m27,553 kg
512-760904Treppe geschraubt, 15-stufig, 1,0 m 34,7°78,408 kg
612-760912Zusatztritt 1m, HC 2,8m8,261 kg
712-760929Treppengeländer 34,7° HC 2,6m14,534 kg
812-760929-03Treppengeländerverläng. HC 2,8m0,749 kg
912-760613Geländer für Laufsteg 2,43m 1,1m hoch8,879 kg
1012-760981Geländer Stirnseite 1,08m, 1,1m hoch6,535 kg
1112-761007Geländerbefestigung für Stirnseitengeländer0,212 kg
1213-760614Geländerverbinder für Treppengeländer0,134 kg

Fehler! Keine gültige Verknüpfung.

03/16

Containertreppen

Seite 10 von 48 MAUDERER

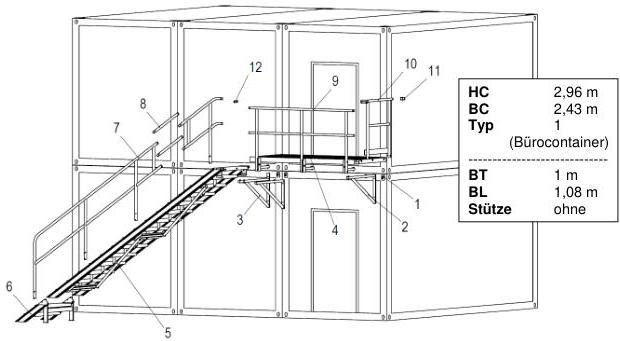

5.2.3 Modul 1 - CT-1-411-110 (Version 4.1.5)

POSStckArtikel-Nr.BenennungEinzel Gewicht
132-760230Konsolenbefestigung Bürocontainer0,5 kg
222-760970Konsole Laufsteg; BL 1,08m2,8 kg
312-760971Konsole Treppe; BT 1m, 34,7°4,6 kg
412-760937Laufsteg; 2,43x1,08m27,6 kg
512-760904Treppe geschraubt; 15-stufig, BT 1m, 34,7°78,4 kg
612-760984Zusatztritt 2-stufig; BT 1m, HC 2,96m13,0 kg
712-760929Treppengeländer; 34,7° HC 2,6m14,5 kg
812-760929-05Treppengeländerverlängerung; HC 2,96m1,2 kg
912-760613Geländer Laufsteg; LL 2,43m 1,1m hoch8,9 kg
1012-760981Geländer Stirnseite; 1,08m, 1,1m hoch6,5 kg
1112-761007Geländerbefestigung für Stirnseitengeländer0,2 kg
1213-760614Geländerverbinder für Treppengeländer0,1 kg

03/16

Containertreppen

Seite 11 von 48 MAUDERER

5.2.4 Modul 1 - CT-1-111-221 (Version 4.1.2)

POSStckArtikel-Nr.BenennungEinzel Gewicht
132-760230Konsolenbefestigung Bürocontainer0,5 kg
222-760972Konsole Laufsteg; BL 1,38m4,6 kg
312-760973Konsole Treppe; BT 1,2m, 34,7°5,3 kg
412-760955Laufsteg; 2,43x1,38m41,8 kg
522-760318Stütze 2 Typ A; 2,45-2,85m5,4 kg
612-760916Treppe geschraubt; 15-stufig, BT 1,2m, 34,7°87,5 kg
722-760929Treppengeländer; 34,7° HC 2,6m15,4 kg
812-760613Geländer Laufsteg; LL 2,43m 1,1m hoch8,9 kg
912-760983Geländer Stirnseite; 1,38m, 1,1m hoch6,8 kg
1012-761007Geländerbefestigung für Stirnseitengeländer0,2 kg
1113-760614Geländerverbinder für Treppengeländer0,1 kg

03/16

Containertreppen

Seite 12 von 48 MAUDERER

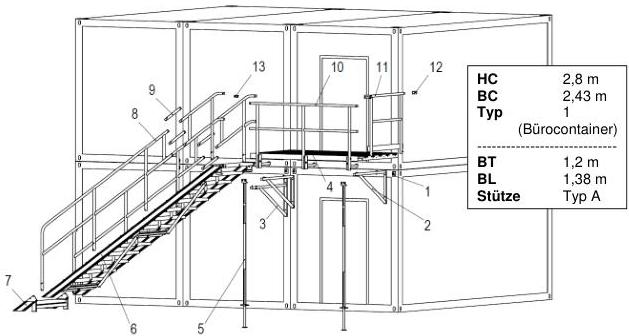

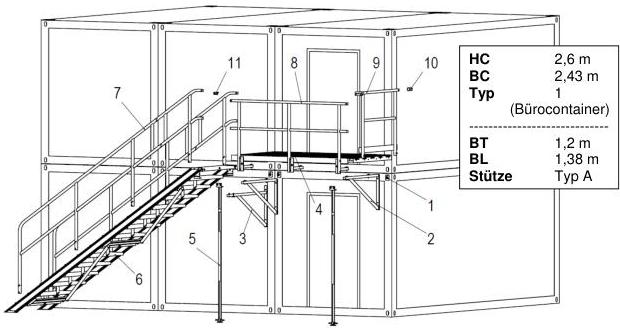

5.2.5 Modul 1 - CT-1-211-221 (Version 4.1.4)

POSStckArtikel-Nr.BenennungEinzel Gewicht
132-760230Konsolenbefestigung Bürocontainer0,5 kg
222-760972Konsole Laufsteg; BL 1,38m4,6 kg
312-760973Konsole Treppe; BT 1,2m, 34,7°5,3 kg
412-760955Laufsteg; 2,43x1,38m41,8 kg
522-760318Stütze 2 Typ A; 2,45-2,85m4,9 kg
612-760916Treppe geschraubt; 15-stufig, BT 1,2m, 34,7°87,5 kg
712-760918Zusatztritt 1-stufig; BT 1,20m, HC 2,8m9,2 kg
822-760929Treppengeländer; 34,7° HC 2,6m14,5 kg
922-760929-03Treppengeländerverlängerung; HC 2,8m0,7 kg
1012-760613Geländer Laufsteg; LL 2,43m 1,1m hoch8,9 kg
1112-760983Geländer Stirnseite; 1,38m, 1,1m hoch6,8 kg
1212-761007Geländerbefestigung für Stirnseitengeländer0,2 kg
1313-760614Geländerverbinder für Treppengeländer0,1 kg

03/16

Containertreppen

Seite 13 von 48 MAUDERER

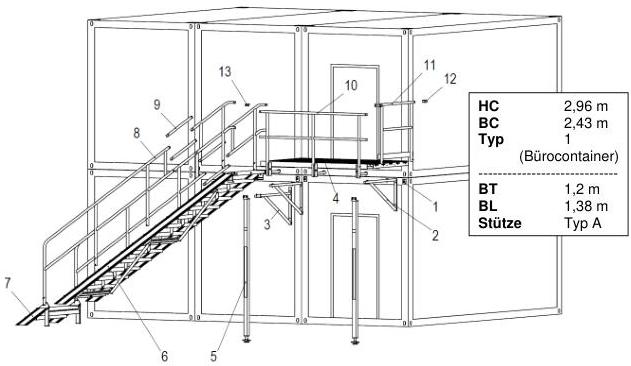

5.2.6 Modul 1 - CT-1-411-221 (Version 4.1.6)

POSStckArtikel-Nr.BenennungEinzel Gewicht
132-760230Konsolenbefestigung Bürocontainer0,5 kg
222-760972Konsole Laufsteg; BL 1,38m4,6 kg
312-760973Konsole Treppe; BT 1,2m, 34,7°5,3 kg
412-760955Laufsteg; 2,43x1,38m41,8 kg
522-760464Stütze 3 Typ A; 2,75-3,15m10,4 kg
612-760916Treppe geschraubt; 15-stufig, BT 1,2m, 34,7°87,5 kg
712-760985Zusatztritt 2-stufig; BT 1,2m, HC 2,96m14,6 kg
822-760929Treppengeländer; 34,7° HC 2,6m14,5 kg
922-760929-05Treppengeländerverlängerung; HC 2,96m1,2 kg
1012-760613Geländer Laufsteg; LL 2,43m 1,1m hoch8,9 kg
1112-760983Geländer Stirnseite; 1,38m, 1,1m hoch6,8 kg
1212-761007Geländerbefestigung für Stirnseitengeländer0,2 kg
1313-760614Geländerverbinder für Treppengeländer0,1 kg

03/16

Containertreppen

Seite 14 von 48 MAUDERER

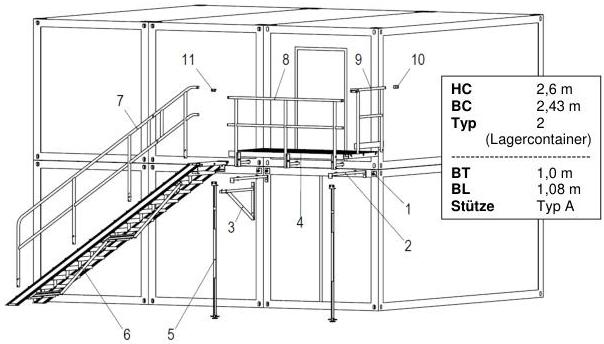

5.2.7 Modul 1 - CT-1-112-111 (1-760005/19/D)

POSStckArtikel-Nr.BenennungEinzel Gewicht
132-760337Konsolenbefestigung Lagercontainer0,677 kg
222-760334Konsole Laufsteg Lagercontainer2,204 kg
312-760971Konsole Treppe; BT 1m, 34,7°4,59 kg
412-760937Laufsteg; 2,43x1,08m27,553 kg
522-760318Stütze 2 Typ A; 2,45-2,85m5,681 kg
612-760904Treppe geschraubt; 15-stufig, BT 1m, 34,7°78,408 kg
712-760929Treppengeländer; 34,7° HC 2,6m15,388 kg
812-760613Geländer Laufsteg; LL 2,43m 1,1m hoch8,879 kg
912-760981Geländer Stirnseite; BL 1,08m, 1,1m hoch6,535 kg
1012-761007Geländerbefestigung für Stirnseitengeländer0,212 kg
1113-760614Geländerverbinder für Treppengeländer0,134 kg

03/16

Containertreppen

Seite 15 von 48 MAUDERER

6 Containertreppen auf- und abbauen

6.1 Containertreppen aufbauen

i

Vor jedem Aufbau alle Teile der Containertreppe auf eventuelle Schäden bzw. Verschleiß untersuchen.

Beschädigte oder verschlissene Teile auswechseln

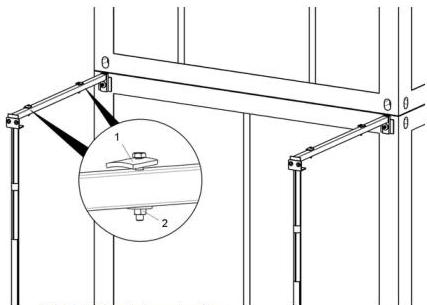

6.1.1 Konsolenbefestigung für Laufsteg und Treppe aufbauen

Für die Konsolenbefestigung ist zu beachten, dass es unterschiedlich breite Öffnungen an der ISO-Ecke beim Lager-Container gibt; je nachdem, ob die Konsole auf der Stirnseite oder der Längsseite sitzt. Eine große Öffnung gibt es nur beim Lager/See-Container an der Stirnseite.

Für die große Öffnung (ca. 63 mm) ist die Art. Nr. 2-760337 vorgesehen, für die kleinere Öffnung (ca. 51 mm) die Art. Nr. 2-760230.

Konsolenbefestigung (Art. Nr. 2-760xxx) montieren

Anker (Abb. 2/1) mit aufrechtstehendem Kopfblech in das Containerauge (Iso-Ecke, Kranloch) einfädeln,

Befestigungsschraube mit Kopfblech um 90° drehen und nach unten ziehen

Platte (Abb. 3/2) über den Anker setzen. Mit Scheibe (Abb. 3/3) und Sechskantmutter (Abb. 3/4) festschrauben. (Anzugsmoment ca. 80 Nm).

Abb. 2:

Abb. 3:

03/16

Containertreppen

Seite 16 von 48 MAUDERER

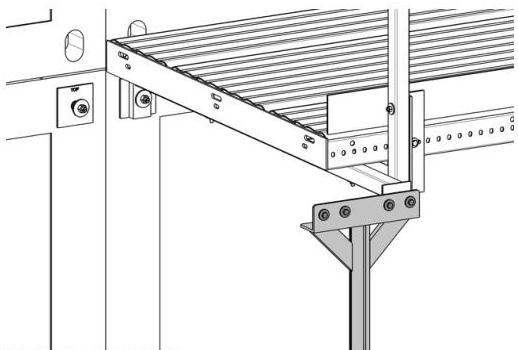

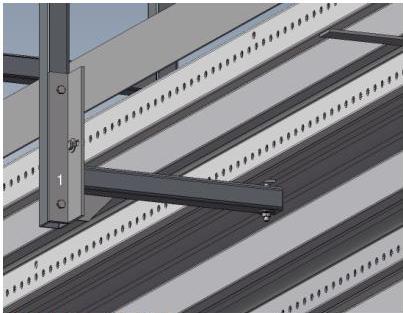

Abb. 4: Lage der Konsolenbefestigung

WARNUNG! Verletzungsgefahr

Der Konsolenträger kann sich bei unsachgemäßer Befestigung vom Container lösen.

Platte so festschrauben, dass sich der Schriftzug TOP (Abb.: 4/5) oben befindet!

Es ist unbedingt darauf zu achten, dass sich der Schlitz (Abb. 4/6) in horizontaler Lage befindet!

Nach der ersten Nutzungswoche ist der feste Sitz der Konsolenbefestigung zu Überprüfen!

Im weiteren Nutzungsverlauf ist der feste Sitz der Konsolenbefestigung anfangs monatlich und später halbjährlich zu Überprüfen!

03/16

Containertreppen

Seite 17 von 48 MAUDERER

6.1.2 Konsolen (Dreiecks-) für Laufsteg und Treppe aufbauen

Treppenkonsole (Abb. 5/7) / Laufstegkonsole (Abb. 5/7) auf das Gewinde der Konsolenbefestigung aufschieben.

Abb. 5: Treppenkonsole aufstecken

Abb. 6: Laufstegkonsole aufstecken

Konsole mit Scheibe (Abb. 7/8) und Sechskantmutter (Abb. 7/9) befestigen (Anzugsmoment ca. 20 Nm).

Abb. 7: Treppenkonsolenträger verschrauben

Abb. 8: Laufstegkonsolenträger verschrauben

03/16

Containertreppen

Seite 18 von 48 MAUDERER

6.1.3 Konsolen für Lager- und See-Container aufbauen

Um die Türen von Lager- bzw. See-Containern öffnen zu können, sind, wie in der (Abb. 9) zu sehen, andere Konsolen (Typ 2, Art.Nr. 2-760 337) einzusetzen.

Abb. 9: Konsole für Lager- und See-Container

  1. Konsole(Abb. 10/7) auf das Gewinde der Konsolenbefestigung aufschieben.
  2. (Abb. 11/9) befestigen (Anzugsmoment ca. 20 Nm).

Abb. 10: Konsole aufstecken

Abb. 11: Konsolenträger verschrauben

  1. Stützen gem. (Abb. 12) anschrauben und die Konsolen mit der Wasserwaage nivellieren.

Abb. 12: Konsole mit Stütze

03/16

Containertreppen

Seite 19 von 48 MAUDERER

6.2 Laufsteg auf Dreiecks-Konsole montieren

  1. Laufsteghalter: Schraube, Laufflächenhalter, Scheibe und Mutter sollten bereits soweit wie in (Abb. 13) montiert sein.
  2. Die Schraube (Abb. 13/4) sollte noch nicht angezogen sein.

Abb. 13: Laufsteghalter vorbereiten

  1. Laufsteg (Abb. 14/1) auf die vorbereiteten (s.o.) Konsolenträger legen.

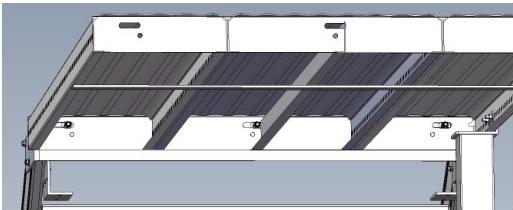

Abb. 14: Laufsteg montieren

  1. Laufsteghalter (Abb. 15/3) der 4 Laufstegbefestigungen auf die untere Abkantung des Laufstegs (Abb. 15/1) legen.
  2. Sechskantmutter (Abb. 15/4) anziehen (Anzugsmoment 10 Nm).

Abb. 15: Laufsteg befestigen

03/16

Containertreppen

Seite 20 von 48 MAUDERER

6.2.1 Laufsteg auf Konsole Typ 2 für Lagercontainer montieren

⚠️

WARNING! Verletzungsgefahr

Vor der Montage des Laufstegs müssen die Stützen (Abb. 16 u. Abb. 18/3) an den Konsolen montiert sein.

Abb. 16: Lagercontainer Konsole mit Stützen

  1. Laufsteghalter: Schraube, Laufflächenhalter, Scheibe und Mutter sollten bereits soweit wie in (Abb. 17) montiert sein.
  2. Die Schraube (Abb. 17/2) sollte noch nicht angezogen sein.

Abb. 17: Laufsteghalter vorbereiten

03/16

Containertreppen

Seite 21 von 48 MAUDERER

  1. Laufsteg (Abb. 18/1) auf die vorbereiteten (s.o.) Konsolenträger legen.

Abb. 18: Laufsteg montieren

  1. Laufsteghalter (Abb. 19/3) der 4 Laufstegbefestigungen auf die untere Abkantung des Laufstegs (Abb. 19/1) legen.
  2. Sechskantmutter (Abb. 19/4) anziehen (Anzugsmoment 10 Nm).

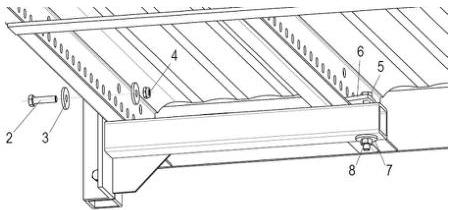

Abb. 19: Laufsteg befestigen

03/16 Containertreppen Seite 22 von 48 MAUDERER

6.3 Containertreppe montieren

Bei der Treppenmontage gibt es je nach verwendeten Bauteilen 3 Varianten:

  1. Treppe in Verbindung mit Dreieckskonsole (Art. Nr. 2-760971)
  2. Treppe in Verbindung mit Treppenauflagewinkel (Art. Nr. 2-760606)
  3. Treppe in Verbindung mit Stützen

6.3.1 Containertreppen auf Treppenkonsolen montieren

Containertreppe (Abb. 20/3) in Richtung Laufsteg (Abb. 20/1) schieben und auf dem Treppenkonsolenträger (Abb. 20/2) auflegen.

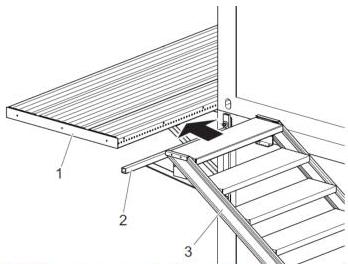

Abb. 20: Containertreppe am Laufsteg ansetzen

Treppe mit Laufsteg verbinden (3 mal über Schraube Abb. 21/4,5,6. Verschrauben)

Haltewinkel Abb. 21/2 an Treppenholm schrauben

Gegenplatte (nur einmal vorhanden) um den Konsolensteg legen und an Haltewinkel verschrauben (Abb. 21/11), wobei es keine Festlegung gibt an welcher Stelle diese Befestigung gesetzt werden muß.

03/16

Containertreppen

Seite 23 von 48 MAUDERER

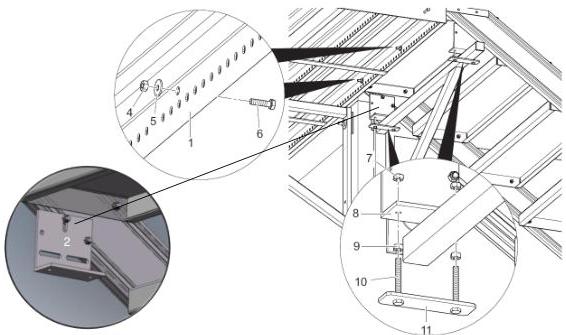

Abb. 21: Containertreppe mit der Konsole verbinden und befestigen

6.3.2 Containertreppenfuß mit dem Fundament verschrauben

Der Auflagefuß der Containertreppe ist mit dem Fundament zu Verdübeln (M10 mit Auszugsmonent ca. 55Nm; Schrauben und Dübel sind nicht im Lieferumfang enthalten). Bei einem Betonfundament ist eine elektrisch isolierende Schicht zwischen dem Alumuminium-Fuß und dem Beton vorzusehen (korrosionsgefahr!)

Abb. 22: Containertreppenfuß

03/16

Containertreppen

Seite 24 von 48 MAUDERER

6.3.3 Containertreppe mit Treppenauflagewinkel montieren

Wird verwendet, wenn keine Treppenkonsole verwendet werden kann. Der Treppenauflagewinkel (Abb. 23) wird zuerst mit der Treppe verschraubt entsprechend (Abb. 24)

Abb. 23: Treppenauflagewinkel

Abb. 24: Anbau des Treppenauflagewinkels

Abb. 25: Anbau des Treppenauflagewinkels an den Laufsteg

Anschließend wird die Treppe mit dem Aufgebauten Laufsteg gemäß (Abb. 25) mit 3 Schrauben und den entsprechenden Muttern verbunden.

03/16 Containertreppen Seite 25 von 48 MAUDERER

6.3.4 Containertreppe mit Stütze montieren

Wenn die Treppe auf Stützen gelagert sind, ist weder ein Treppenauflagewinkel noch eine Konsole vorgesehen Bevor die Treppe an den Laufsteg montiert wird, müssen die Stützen montiert sein.

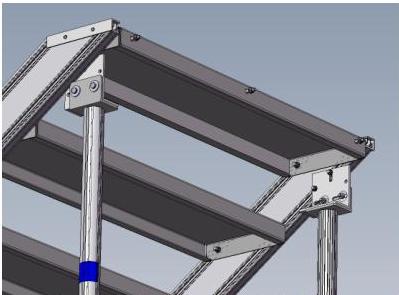

Abb. 26: Anbau der Stützen am Haltewinkel der Treppe

Nachdem die Stützen an der Treppe montiert sind, muss die Treppenoberkante mit Hilfe der Höhenverstellung an den Stützen auf das Niveau des Laufstegs eingestellt werden und anschließend mit diesem verschraubt werden (3 Schrauben mit Muttern und Unterlegscheiben M8)

Abb. 27: Anbau der Treppe (mit Stützen!) an den Laufsteg

Containertreppen

Seite 26 von 48 MAUDERER

6.3.5 Zusatzstufe an der Containertreppe montieren

i

Ab einer Containerhöhe von mehr als 2,6m ist eine Zusatzstufe bzw. ab 2,9m eine Zusatzdoppelstufe nötig.

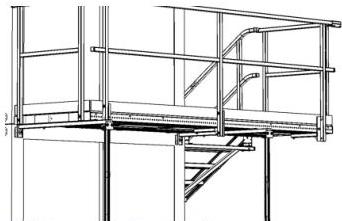

Abb. 28: Containertreppe ohne Zusatzstufe

Abb. 29: Containertreppe mit Zusatzstufe

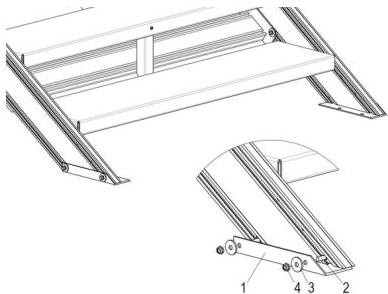

1. Containertreppe vorbereiten:

  • Sechskantmuttern (Abb. 30/4) abschrauben.
  • Abdeckungen (Abb. 30/1), Hammerkopfschrauben (Abb. 30/2) und Scheibe (Abb. 30/3) abnehmen.

Abb. 30: Containertreppe vorbereiten

03/16

Containertreppen

Seite 27 von 48 MAUDERER

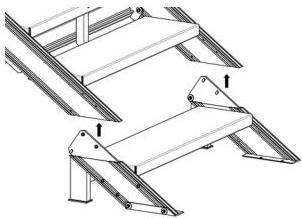

2. Zusatzstufe(n):

Zusatzstufe (Abb. 31/4) von unten in die Containertreppe (Hohlprofil) schieben.

Abb. 31: Zusatzstufe einsetzen

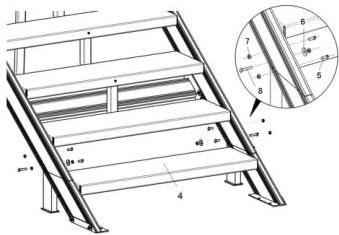

Zusatzstufe (Abb. 32/4) mit Hammerschrauben (Abb. 32/5, 8), Scheiben (Abb. 32/6) und Sechskantmuttern (Abb. 32/7) festschrauben.

Abb. 32: Zusatzstufe verschrauben

ℹ️ Analog zur Montage einer Stufe, erfolgt die Montage einer Doppel-Zusatzstufe

03/16 Containertreppen Seite 28 von 48 MAUDERER

6.4 Geländer montieren

6.4.1 Treppengeländer montieren

i

Bis Containerhöhen 2,6m werden die Treppengeländer ohne Zusatzstufe(n) verwendet. Die Containertreppe wird am Stück geliefert. Ab der ersten Zusatzstufe ist eine Treppengeländer-Verlängerung vorgeschrieben.

Die Position der Treppe ist im unteren Bereich am ersten Tritt der Containertreppe zu befestigen und im oberen Bereich lotrecht zur oberen Treppenkante.

Abb. 34: Treppengeländer Position unten

Abb. 33: Treppengeländer Position oben

Hammerschrauben (Abb. 35/2) in den Schraubkanal (Abb. 35/1) einfädeln.

Treppengeländer (Abb. 35/3) auf die Hammerschrauben schieben. Mit Scheiben (Abb. 35/4) / (Abb. 35/5) und Sechskantmuttern (Abb. 35/6) festschrauben (8Nm).

Abb. 35: Treppengeländer verschrauben

Abb. 36: Treppengeländer verschraubt

03/16

Containertreppen

Seite 29 von 48 MAUDERER

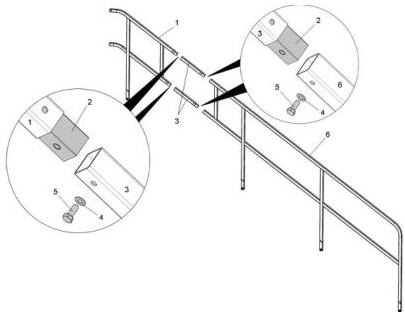

6.4.2 Treppengeländer-Verlängerung montieren

Für Container über 2,6m Höhe müssen Zusatzstufen montiert werden. Dadurch muss das Treppengeländer verlängert werden.

  1. Zwischenstück (Abb. 37/2) in unteren Geländerabschnitt (Abb. 37/6) einsetzen und mit Sechskantschrauben M8x20 (Abb. 37/5) und Scheibe (Abb. 37/4) im Zwischenstück (Abb. 37/2) verschrauben.
  2. Zwischenstück (Abb. 37/2) in die Verlängerung (Abb. 37/3) einsetzen. Oberen Geländerabschnitt (Abb. 37/1) auf die Verlängerung schieben und mit Sechskantschraube (Abb. 37/5) und Scheibe (Abb. 37/4) festschrauben.
  3. Montage des gesamten Geländers am Treppenholm (s. Kapitel 6.4.1 Geländer montieren)

Abb. 37: Treppengeländer-Verlängerung einsetzen

Containertreppen

Seite 30 von 48 MAUDERER

6.4.3 Laufsteggeländer montieren

Das Laufsteggeländer wird mit angeschraubtem Winkel Abb. 38/1 geliefert.

Abb. 38: Laufsteggeländer-Winkel

Das Laufsteggeländer (Abb. 39/1) wird am Laufsteg mit der Sechskantschraube M8x40 (Abb. 39/2), Scheibe (Abb. 39/3) und Mutter (Abb. 39/3) angeschraubt, und anschließend mit dem Halter (Abb. 39/6) am Laufstegholm fixiert.

Abb. 39: Laufsteggeländer befestigen

03/16

Containertreppen

Seite 31 von 48 MAUDERER

6.4.4 Stirnseitige Geländer montieren


WARNING! → Das stirnseitige Geländer muß mit den beiden Verbindern (Frontgeländer Abb. 40/1 und Containergeländerbefestigung Abb. 40/2 verbunden werden. Ansonsten droht Absturtzgefahr

Abb. 40: Stirnseitiges Geländer mit Verbindern

Vor der Montage muss der Containeranbindungswinkel (Abb. 41) auf das dem Container zugewante obere Rohr gesteckt werden entsprechend (Abb. 40/2) und (Abb. 41)

Art. Nr. 2-761007

Abb. 41: Winkel zur Anbindung des stirnseitigen Geländers

03/16

Containertreppen

Seite 32 von 48 MAUDERER

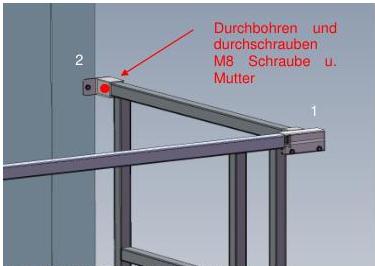

  1. Nun kann das stirnseitige Geländer gemäß Abb. 42 montiert werden.

Abb. 42: Geländer für Stirnseite anschrauben

  1. Mit frontseitigem Geländer über am Stirnseitengeländer angebrachten Verbinder zusammenführen und Verbinder verschrauben.
  2. Zur Containerseite muß das stirnseitige Geländer mit dem Container bauseits über den Winkel (s. Abb. 40/2 Art.Nr. 2-761007), verbunden werden. Dazu ist eine Bohrung in den Container mit 6mm und Gewinde schneiden M8 nötig.

Nachdem der Containeranbindungswinkel mit dem Container verbunden ist und das Stirnseitengeländer fertig aufgebaut ist, muß der Containeranbindungswinkel durch den Handlauf des Stirnseitengeländers verschraubt werden gemäß Abb. 40 (Schrauben nicht im Lieferumfang)

03/16 Containertreppen Seite 33 von 48 MAUDERER

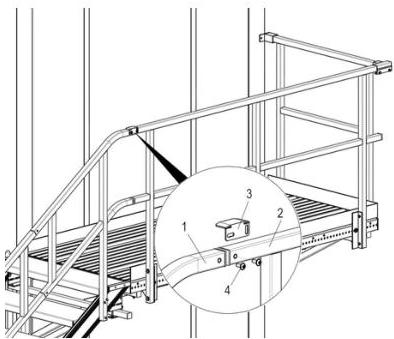

6.4.5 Laufsteg- und Treppengeländer verbinden

  1. Geländer-Verbinder (Abb. 43/3) von unten über das Laufsteggeländer (Abb. 43/2) und das Treppengeländer (Abb. 43/1) schieben.
  2. Linsenschrauben M8 × 20 (Abb. 43/4) durch den Geländer-Verbinder (Abb. 43/3) und im jeweiligen Geländer verschraubt.

Abb. 43: Verbinder für Laufsteg- und Treppengeländer anschrauben

03/16 Containertreppen Seite 34 von 48 MAUDERER

6.5 Aufbau der Stützen

Es gibt verschiedene Einsatzoptionen für Stützen wobei die Stütze Typ B (s. Abb. 45) nur für fortlaufende Laufstege bei Anbaumodulen zum Einsatz kommt:

  • Stütze Typ A Standard
  • Stütze Typ A in Verbindung mit Konsole Typ 2 (Lager-/Seecontainer)
  • Stütze Typ A in Verbindung mit breitem Laufsteg (1,38m)
  • Stütze Typ B die nur in Verbindung mit fortlaufenden Anbaumodulen zum Einsatz kommt. Sie ist als Zwischenstütze zwischen zwei typgleichen Laufstegen einzusetzen.

Abb. 44: Stütze Typ A

Abb. 45: Stütze Typ B

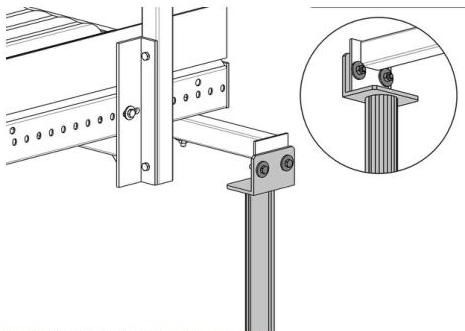

6.5.1 Aufbau Stützen Typ A

! WARNUNG! Verletzungsgefahr

Die Stütze (Abb. 46/1) muss vor dem begehen des Laufstegs angebracht und nivelliert werden.

Zur Verschraubung dienen wie in (Abb. 46) zu sehen, die Löcher im unteren Blech am Laufsteg

Abb. 46: Aufbau der Stütze Typ A

03/16

Containertreppen

Seite 35 von 48 MAUDERER

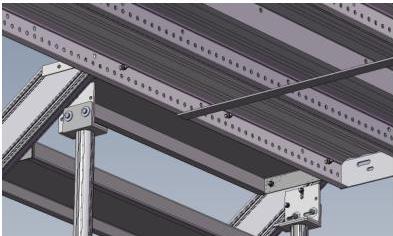

Abb. 47: Verschiedene Ansichten der Stütze Typ A

03/16 Containertreppen Seite 36 von 48 MAUDERER

6.5.2 Aufbau Stütze Typ B

Die Stütze Typ B (Art. Nr. 2-760374 für 2,6m und 2,8m Containeraussenhöhen bzw. Art. Nr 2-760466 für Containeraussenhöhen 2,95m) sind als Zwischenstützen für Verlängerung von mehreren aufeinanderfolgenden Laufstegen vorgesehen. Der Anbau erfolgt entsprechend der (Abb. 48).

Abb. 48: Aufbau der Stütze Typ B

03/16 Containertreppen Seite 37 von 48 MAUDERER

6.6 Containertreppe abbauen

i

Die Containertreppe in umgekehrter Reihenfolge abbauen. Nach jedem Abbau alle Teile der Containertreppe auf eventuelle Schäden bzw. Verschleiß untersuchen. Beschädigte oder verschlissene Teile auswechseln.

03/16 Containertreppen Seite 38 von 48 MAUDERER

7 Wartung

7.1 Überprüfung der Konsolenbefestigung

WARNUNG! Verletzungsgefahr

Der Konsolenträger kann sich bei unsachgemäßer Befestigung vom Container lösen.

Die Platte muß so festgeschraubt sein, dass sich der Schriftzug TOP (Abb.: 4/5) oben befindet!

Es ist unbedingt darauf zu achten, dass sich der Schlitz (Abb. 4/6) in horizontaler Lage befindet!

Nach der ersten Nutzungswoche ist der feste Sitz der Konsolenbefestigung zu Überprüfen!

Im weiteren Nutzungsverlauf ist der feste Sitz der Konsolenbefestigung anfangs monatlich und später halbjährlich zu Überprüfen!

7.2 Service, Lagerung

  • Die meisten teile der Containertreppe sind wartungsfrei ausgelegt.
  • Die Containertreppen sind regelmäßig, jedoch mind. alle 2 Monate auf einwandfreien Zustand hin zu prüfen, insbesondere auf Beschädigungen an tragenden oder sicherheitsrelevanten Teilen (z.B. Konsolenbefestigung, Konsolen, Geländer, Laufflächenhalter usw.) ist zu achten.
  • Alle beweglichen Teile sind spätestens jährlich, im Bedarfsfall jedoch früher, zu schmieren.
  • Die Bauteile der Containertreppe dürfen nicht in aggressiver Umgebung (Streusalz, Zement usw.) gelagert werden.
  • Sämtliche Prüfungen und Reparaturen an der Containertreppe werden im Rahmen des Produktservices vom Hersteller übernommen.
  • Servicenummer: +49 8381 9204-0
  • E-Mail: service@mauderer.de

03/16

Containertreppen

Seite 39 von 48 MAUDERER

8 Entsorgung

8.1 Allgemeines

Die Komponenten der Containertreppe müssen fachgerecht entsorgt werden, wenn sie nicht mehr benötigt werden.

Bei der Entsorgung des Produkts ist der Rückgewinnung der Rohstoffe Vorrang einzuräumen (gemäß Richtlinie 75 / 439 / EWG, geändert durch 87 / 101 / EWG).

8.2 Entsorgung

Die Containertreppe besteht zu einem großen Teil aus wiederverwertbaren Materialien.

Bei der Entsorgung sind die länderspezifischen Entsorgungsvorschriften zu beachten.

  • Containertreppe reinigen.
  • Alle lösbaren Komponenten von der Containertreppe entfernen.
  • Komponenten aus verschiedenen Materialtypen in Einzelteile zerlegen.
  • Zerlegte Elemente nach Materialtypen sortieren.
  • Materialtypen gemäß den örtlichen Vorschriften fachgerecht entsorgen.

9 Anhang

9.1 Fundamentpläne

03/16

Containertreppen

Seite 40 von 48


1 2 3 4 5 6 7 8 9 10 11 12


Nur zur Info

alte Version Nr. V 4.1.3

Container - Treppensystem nach Eurocode

| Commission Reference | Sekretartlage sein | Custodianum C04 | Custod. an 10.01.19 | Sekretariat /

Integrierten | | --- | --- | --- | --- | --- | | Mauslauer Alubertrag GmbH Grafikhaus Straße 44 D-69181 Lindenberg | Das Zertifikat der Commission C7-1-211-110-F Name: Schadensdaten S. 38/38-16 Konto Nr. 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 | Konto Nr. 100000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 | | | | | | | Sekretariat / Integrierten | |

1 2 3 4 5 6 7 8 9 10 11 12


Nur zur Info

alte Version Nr. V 4.1.5

Container - Treppensystem nach Eurocode

Transmitters-FeatureVerviendungs- undGewicht- undSCHWE-ENTECH-TRDIN/ISO-QAFachstudie
KOM10.01.10
MMaudener Musterbrot-GmbH
Größholzer Straße 44
D-60161 UnterbergThe Combinator of
FundamentplanGebr. und geprüfte
CT-1-411-110-F
Bau- und Bausatz-
VBau-Bilanz-
V
CT-1-411-110Bau-Bilanz-
VBau-Bilanz-
V
GeschäftsnameGeschäftsverwalter: R. BärGeschäfts-
amtSatzGeschäfts-
amt

Nur zur Info

alte Version Nr. V 4.1.2

Container - Treppensystem nach Eurocode

Technische NukleareGewichtsgestechteDreischl.-Loch.-GlasDreischl.-Loch.-GlasDreischl.-Loch.-Glas
Waschwer Alustechnik GmbH
Großholzer Straße 44
D-68161 LeerenbergDer Leersteiner Opi
Fundamentplan
CT-1-111-221Geschäftsführer
C1-1-111-221-F
Aus-
Geschäftsführer
XDreischl.-Loch.-Glas
B-28-10Dreischl.-Loch.-Glas
B-28-10
GeschäftsführerGeschäftsführer, X-1840

1 2 3 4 5 6 7 8 9 10 11 12

Fundamentplan

alte Version Nr. V 4.1.4

Container - Treppensystem nach Eurocode

| Commissioner/Rechnungs- | Gewinnstypen | Gewinnstypen CDN | Preisstempel TELKI 10 | Verhütung

Finanzkosten | | --- | --- | --- | --- | --- | | Gewinner | Rekorderer Akutzeitstab Geräte Geständiger Drucker AG D-691911 Linzenberg | Das Handelsregister DE Fundamentplan CT-1-211-221-F | Gewinner Bundesamt B-06 00 | | | | | | | Bundesamt B-06 00 | | | | | | Bundesamt B-06 00 |


Nur zur Info

alte Version Nr. V 4.1.6

Container - Treppensystem nach Eurocode

Technische ReferenzSendefung vonCheck wennCheck einSendeform
PDFPDF10.81.1610.81.16
Vollständiges ProduktVollständiges Produkt
------
C1-1411-221-FC1-1411-221-F
FunktionsstärkeFunktionsstärke
DruckerDrucker
.
Mauderer Alutechnik GmbH
Goßholzer Straße 44
88161 Lindenberg/Allgäu
Telefon: +49(0)8381/9204-0
E-Mail: info@mauderer.de
www.mauderer.de

Did this answer your question?
