CT-4-111-221~0.PDF


Container - Treppensystem nach Eurocode

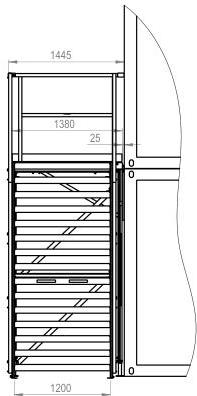

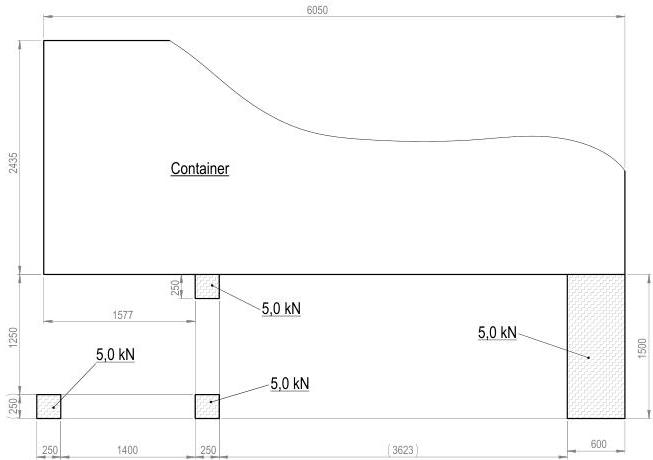

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

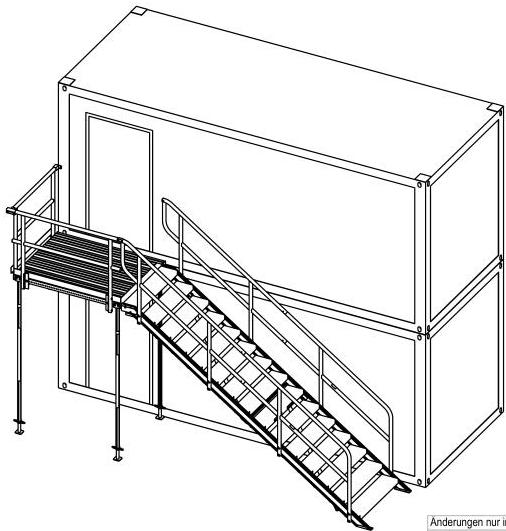

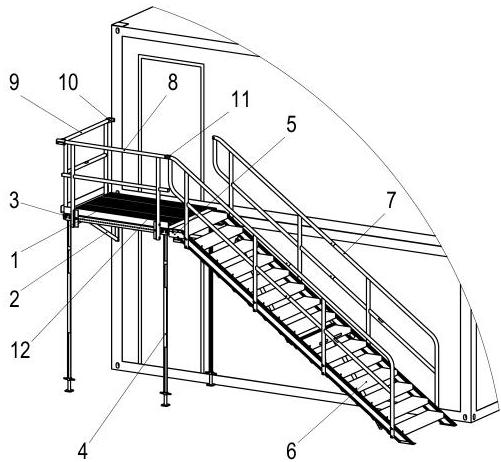

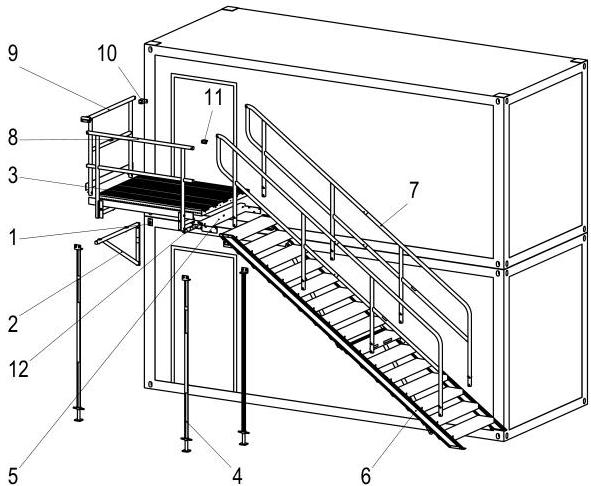

POSStckArtikel-Nr.BenennungGewicht
112-760230Konsolenbefestigung
Bürocontainer0,632 kg
212-760972Konsole Laufsteg; BL 1,38m4,569 kg
312-760947Laufsteg, 1,78x1,38m26,983 kg
432-760318Stütze 2A**5,681 kg
513-760664Treppenauflagewinkel 1,2m9,105 kg

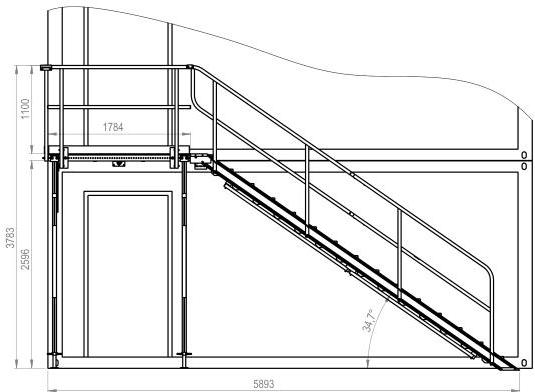

612-760916Treppe geschraubt; 15-stufig, BT 1,2m 34,7°87,074 kg
722-760929Treppengeländer14,205 kg
812-760936Geländer 1,78m7,304 kg
912-760983Geländer Stirnseite 1,38m7,348 kg
1012-761007Geländerbefestigung für
Stirnseitengeländer0,078 kg
1113-760614Geländerverbinder kompl.0,074 kg
1212-760290Containeranbindung, Containerrahmen1,121 kg

Änderungen nur im CAD vornehmen

IndexÄnderungDatumName
1:35Erstellt
FreigegebenDatumNameBenennung
05.02.15SDEAufgangsmodul
MAUDERER
Mauderer Alutechnik GmbH
Goßholzer Straße 44 O-66161 LindenbergZeichnungsnr.: CT-4-111-221Index
0Blatt / Blätter
1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuverbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 188.449 kg
Rohmaterial:
Werkstoff:
WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:35Erstellt
FreigegebenDatum
05.02.15
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CT-4-111-221Index
0Blatt / Blätter
2/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 188.449 kg
A3Format: A3Sprache: de
Einheit: mm
Rohmaterial:
Werkstoff:
WS-Norm:
IndexÄnderungDatumName
1:35Erstellt
FreigegebenDatumNameBenennung:
Aufgangsmodul
05.02.15SDE
MAUDERER
Mauderer Alutechnik GmbH
Goßholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CT-4-111-221Index
0Blatt / Blätter
3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 188.449 kg
Rohmaterial:
Werkstoff:
WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:30Erstellt
Freigegeben05.02.15
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CT-4-111-221Index
0Blatt / Blätter
4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

Nur zur Info

Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 188.449 kgFormat: A3Sprache: de Einheit: mm
Rohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName
1:30ErstelltDatum 05.02.15SDEBenennung: Aufgangsmodul
Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CT-4-111-221Index 0Blatt / Blätter 5/5
