Container - Treppensystem nach Eurocode

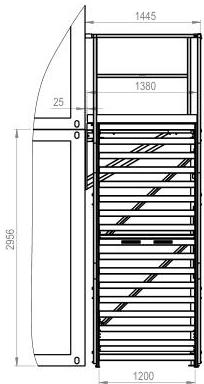

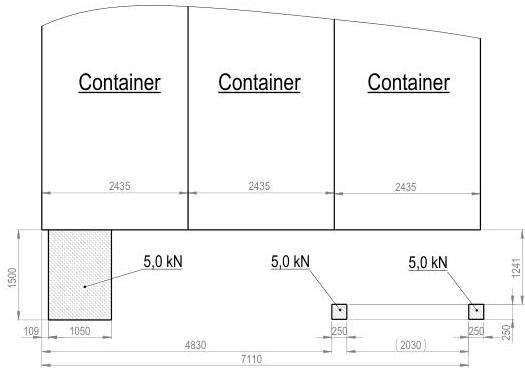

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

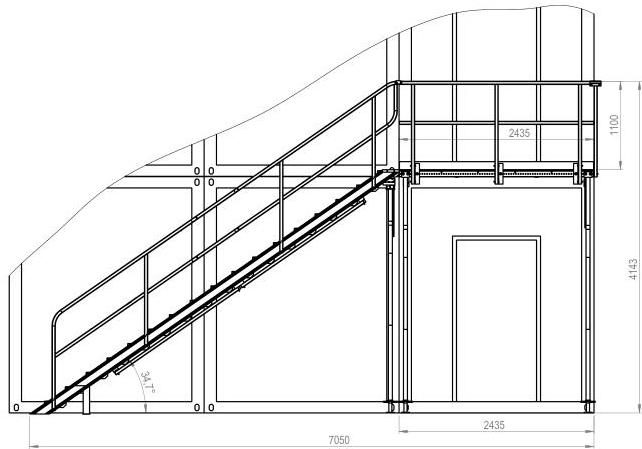

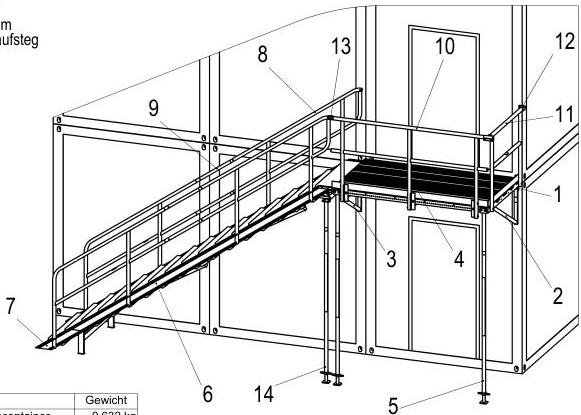

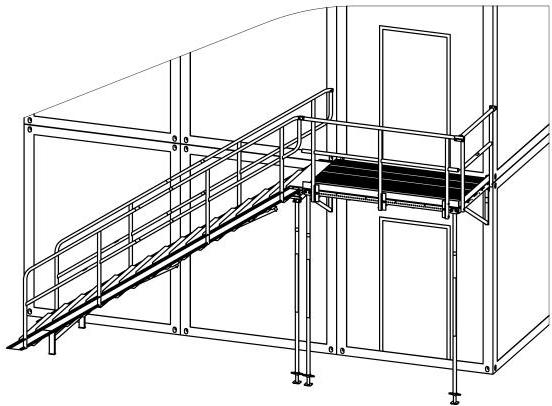

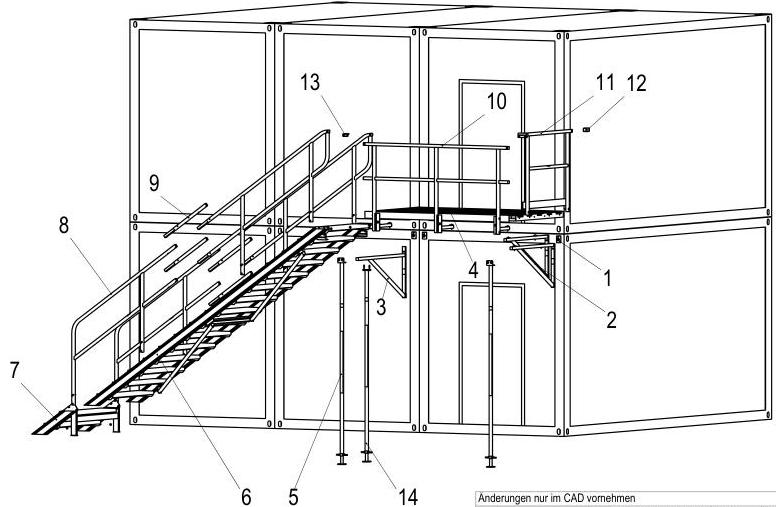

POS	Stck	Artikel-Nr.	Benennung	Gewicht
1	3	2-760230	Konsolenbefestigung Bürocontainer	0,632 kg
2	2	2-760972	Konsole Laufsteg; BL 1,38m	4,569 kg
3	1	2-760973	Konsole Treppe; BT 1,2m; 34,7°	5,113 kg
4	1	2-760955	Laufsteg; 2,43x1,38m	35,100 kg
5	2	2-760464	Stütze 3 Typ A; 2,75-3,15m	7,787 kg
6	1	2-760916	Treppe, 15-stufig, 1,2m 34,7°	80,628 kg
7	1	2-760985	Zusatztritt 2-stufig, 1,20m, HC 2,96m	13,985 kg
8	2	2-760929	Treppengeländer	14,534 kg
9	2	2-760929-05	Treppengeländerverlängerung; HC 2,96m	1,598 kg
10	1	2-760613	Geländer 2,43m 1,10m hoch	9,346 kg
11	1	2-760983	Geländer Stirnseite 1,38m	7,348 kg
12	1	2-761007	Geländerbefestigung für Stirnseitengeländer	0,078 kg
13	1	3-760614	Geländerverbinder kompl.	0,074 kg
14	1	2-761022	Stütze Treppenkonsole 2 CTST	7,483 kg
