Stapelung LC-BM 10.10.2012

Montageanleitung - Stapelung von

Bürocontainern auf Lagercontainern

Das LC-Spannkeilset dient zur Stapelung von CONTAINEX-Bürocontainer (BM) auf CONTAINEX-Lagercontainer (LC). Die Montageanleitung gilt ausschließlich für BM-Standardcontainer. Die Standard-Nutzlasten sind in der technischen Beschreibung angeführt. Das LC-Spannkeilset kann für neue als auch gebrauchte Container jederzeit verwendet werden.

LC-Spannkeilset Artikelnummer:

0801233

Geeignet für alle LC-Container mit den Artikelnummern: LC__HO02_ LC__ST02_

LC-Spannkeilset - Lieferumfang:

Stand: Nov. 2012 Seite 1 von 7

Montage - Reihenfolge:

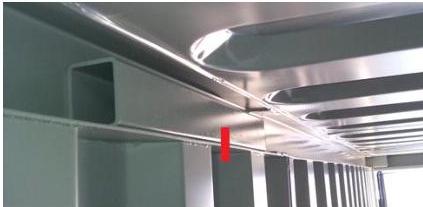

1. Die Formrohre sind an beiden Seiten der Dachlängsträger mittig zu platzieren. Die Formrohre am unteren Schenkel der Dachlängsträger mittels beiliegender Schraube befestigen (roter Strich). Die Löcher dazu müssen selbst gebohrt werden. (Abb.4)

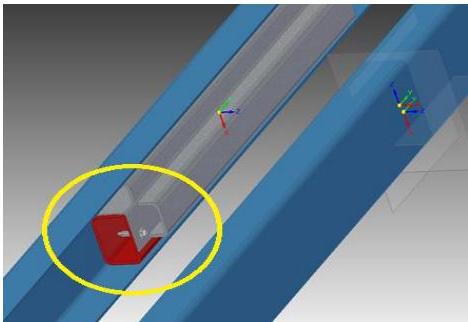

2. Je nach Ausführung des Daches (tiefgezogen bzw. verschweißt), die Adapterprofile richtig einsetzten. (Abb.2)

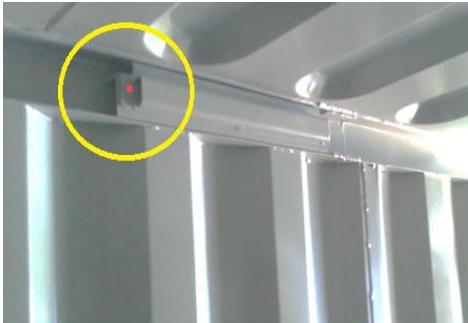

Stand: Nov. 2012 Seite 2 von 7 3. Die Adapterprofile mit den Form-Rohren mittels beiliegender Schraube verschrauben (roter Punkt).(Abb.4)

Stand: Nov. 2012 Seite 3 von 7 4. Von außen werden die LC-Spannkeile beidseitig auf den Lagercontainer mittig aufgeklebt (Klebefolie im Set). Die LC-Spannkeile in einer Flucht mit dem davor eingesetzten Stützprofilen und der Container Außenkante aufsetzten, damit die Verstärkung seine vorgesehene Wirkung erzielt. Vor dem aufkleben die Schutzfolie vom Klebeband abziehen. Die LC-Spannkeile auf dem am Container aufgeklebten Klebeband anbringen.(Abb. 3)

5. Vor der Stapelung die vorgeschriebenen Fundamentpunkte definieren. Eine Stapelung ohne Fundamentpunkte ist nicht möglich.

Stand: Nov. 2012 Seite 4 von 7 6. Zwischen den LC im Erdgeschoss muss ein Spalt von 12 mm eingehalten werden. Dadurch ist eine korrekte Stapelung der BM gewährleistet!

7. Stacking Cones an den oberen LC-Containerecken einsetzen. Ggf. die Stacking Cones anpassen (abschleifen). Anschließend die BM aufsetzen. Zwischen den BM im Obergeschoss muss ein Spalt von 15 mm eingehalten werden.

Alle LC und BM mittels Spannschrauben miteinander verschrauben.

Die Stapelung von BM auf LC kann in mehreren Varianten ausgeführt werden. Die erlaubten Matrix-Anordnungen (siehe technische Beschreibung Bürocontainer) müssen unbedingt berücksichtigt werden. Die Anlage kann beliebig erweitert werden. Es dürfen maximal 2 BM auf einem LC gestapelt werden. Außentreppen sind nur lt. den Beschriebenen Grafiken auf Seite 7 möglich möglich. Türpositionen bzw. Treppenpositionen dürfen nicht verändert werden (siehe letzte Abbildung). Auf den LC-Ecksäulen dürfen keine Treppenkonsolen fixiert werden. Die Treppen bzw. Treppenpodeste müssen mit der korrekten Anzahl von Zusatzstützen bestellt werden.

Stand: Nov. 2012

Seite 5 von 7

Öffnungswinkel der Türen:

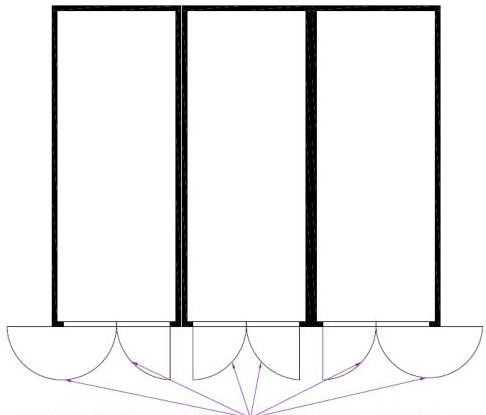

Der Öffnungswinkel der Lagercontainer-Türen muss beachtet werden.

MAXIMALER ÖFFNUNGSWINKEL MAX CA. 90° bzw. MAX. CA. 180°
