BEDIENUNG UND INSTALLATION OPERATION AND INSTALLATION UTILISATION ET INSTALLATION BEDIENING EN INSTALLATIE OBSŁUGA I INSTALACJA OBSLUHA A INŠTALÁCIA COMANDĂ ȘI INSTALARE ЭКСПЛУАТАЦИЯ И УСТАНОВКА

Hydraulisch gesteuerter Mini-Durchlauferhitzer | Hydraulically controlled mini instantaneous water heaters | Mini chauffe-eau instantané à gestion hydraulique | Hydraulisch gestuurde mini-doorstromer | Hydraulicznie sterowany mini przepływowy ogrzewacz | Hydraulicky riadený mini prietokový ohrievač | Mini-incălzitor instant controlat hidraulic | Малогабаритный проточный нагреватель с гидравлическим управлением

» DHM 3 » DHM 4 » DHM 6 » DHM 7

STIEBEL ELTRON INHALT

BESONDERE HINWEISE

BEDIENUNG

Allgemeine Hinweise 4
Sicherheit 6
Gerätebeschreibung 7
Einstellungen 7
Reinigung, Pflege und Wartung 8
Problembehebung 8
Produktregistrierung 9

INSTALLATION

Sicherheit 9
Gerätebeschreibung 10
Vorbereitungen 11
Montage 11
Inbetriebnahme 15
Außerbetriebnahme 15
Störungsbehebung 16
Wartung 16
Technische Daten 18

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

PRODUKT REGISTRIEREN

Schnelle Hilfe im Servicefall
Einfach den QR-Code scannen oder www.stiebel-eltron.com/registration

DHM

www.stiebel-eltron.com BESONDERE HINWEISE

BESONDERE HINWEISE

Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Die Armatur kann eine Temperatur von über 50 °C annehmen. Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.
Das Gerät ist für die Versorgung einer Dusche (Duschbetrieb) nicht geeignet.
Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
Die angegebene Spannung muss mit der Netzspannung übereinstimmen.
Das Gerät muss dauerhaft an eine feste Verdrahtung angeschlossen werden, Ausnahme DHM 3.
Das Netzanschlusskabel darf bei Beschädigung oder Austausch nur durch einen vom Hersteller berechtigten Fachhandwerker mit dem originalen Ersatzteil ersetzt werden.
Befestigen Sie das Gerät wie in Kapitel „Installation / Montage“ beschrieben.
Beachten Sie den maximalen zulässigen Druck (siehe Kapitel „Technische Daten / Datentabelle“).

www.stiebel-eltron.com 4 | DHM www.stiebel-eltron.com

BEDIENUNG

Allgemeine Hinweise

Der spezifische Wasserwiderstand des Wasserversorgungsnetzes darf nicht unterschritten werden (siehe Kapitel „Installation / Technische Daten / Datentabelle“).
Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.

BEDIENUNG

1. Allgemeine Hinweise

Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

> Hinweis > Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf. > Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

> SIGNALWORT Art der Gefahr > Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises. > ▶ Hier stehen Maßnahmen zur Abwehr der Gefahr. BEDIENUNG Allgemeine Hinweise

1.1.2 Symbole, Art der Gefahr

Symbol	Art der Gefahr
	Verletzung
	Stromschlag
	Verbrennung
(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT	Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

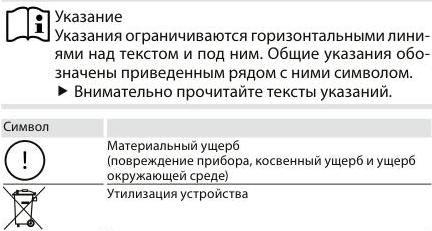

1.2 Andere Markierungen in dieser Dokumentation


Symbol
---

▶ Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

www.stiebel-eltron.com DHM | 5 BEDIENUNG

Sicherheit

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Das Gerät dient zur Erwärmung von Trinkwasser. Das Gerät ist für ein Handwaschbecken bestimmt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

GEFAHR Verbrennung Die Armatur kann während des Betriebs eine Temperatur von über 50 °C annehmen. Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

WARNING Verletzung Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR Stromschlag Eine beschädigte elektrische Anschlussleitung muss durch einen Fachhandwerker ausgetauscht werden. Eine mögliche Gefährdung wird dadurch ausgeschlossen.

Sachschaden Schützen Sie das Gerät und die Armatur vor Frost.

Sachschaden Verwenden Sie nur den mitgelieferten Spezial-Strahlregler. Beugen Sie Verkalkungen an den Armaturenausläufen vor (siehe Kapitel „Reinigung, Pflege und Wartung“).

2.3 Prüfzeichen

Siehe Typenschild am Gerät.

6 | DHM

www.stiebel-eltron.com BEDIENUNG

Gerätebeschreibung

Landesspezifische Zulassungen und Zeugnisse: Deutschland

Für die Geräte ist aufgrund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt.

3. Gerätebeschreibung

Der hydraulisch gesteuerte Mini-Durchlauferhitzer erwärmt das Wasser direkt an der Entnahmestelle. Beim Öffnen der Armatur schaltet die Heizleistung automatisch ein. Durch kurze Leitungswege entstehen geringe Energie- und Wasserverluste.

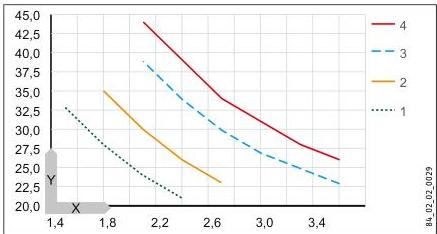

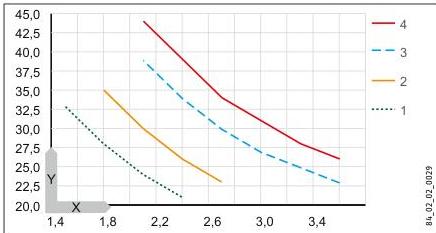

Die Warmwasserleistung hängt von der Kaltwassertemperatur, der Heizleistung und der Durchflussmenge ab.

Das Blankdraht-Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet. Das Heizsystem ist gegen Verkalkung weitgehend unempfindlich. Das Heizsystem sorgt für eine schnelle und effiziente Bereitstellung von Warmwasser am Handwaschbecken.

Mit dem Einbau des beigefügten Spezial-Strahlreglers erhalten Sie einen optimalen Wasserstrahl.

4. Einstellungen

Sobald Sie das Warmwasserventil an der Armatur öffnen oder den Sensor einer Sensor-Armatur betätigen, schaltet automatisch das Heizsystem des Gerätes ein. Das Wasser wird erwärmt. Die Temperatur des Wassers können Sie mit der Armatur verändern:

Einschaltmenge siehe Kapitel „Technische Daten / Datentabelle / Ein“.

Temperatur erhöhen

▶ Drosseln Sie die Durchflussmenge an der Armatur.

Temperatur verringern

▶ Öffnen Sie die Armatur weiter. Mischen Sie mehr Kaltwasser bei.

Nach Unterbrechung der Wasserversorgung

Siehe Kapitel „Inbetriebnahme / Wiederinbetriebnahme“.

www.stiebel-eltron.com

DHM BEDIENUNG

Reinigung, Pflege und Wartung

5. Reinigung, Pflege und Wartung

Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.
Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.
Lassen Sie die elektrische Sicherheit am Gerät regelmäßig von einem Fachhandwerker prüfen.
Entkalken oder erneuern Sie regelmäßig den Spezial-Strahlregler in der Armatur (siehe Kapitel „Gerätebeschreibung / Zubehör“).

6. Problembehebung

Problem	Ursache	Behebung
Das Gerät schaltet trotz voll geöffnetem Warm-wasserventil nicht ein.	Am Gerät liegt keine Spannung an.	Prüfen Sie die Sicherung in der Hausinstallation.
	Der Strahlregler in der Armatur ist verkalkt oder verschmutzt.	Reinigen und / oder entkalken Sie den Strahlregler oder erneuern Sie den Spezial-Strahlregler.
	Die Wasserversorgung ist unterbrochen.	Entlüften Sie das Gerät und die Kaltwasser-Zulaufleitung (siehe Kapitel „Einstellungen“).

Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000).

DHM . . . Nr.: 000000-0000-000000

8 | DHM

www.stiebel-eltron.com INSTALLATION

Produktregistrierung

7. Produktregistrierung

Registrieren Sie Ihr Produkt und profitieren Sie.

SCHNELLE HILFE

> Ihre vollständigen Daten ermöglichen uns eine schnelle Hilfe im Garantiefall. Unser Kundendienst kümmert sich um Ihre Anlage und sorgt für eine reibungslose Abwicklung.

www.stiebel-eltron.com/registration

INSTALLATION

8. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

8.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

> ! Sachschaden > Beachten Sie die max. zulässige Zulauftemperatur. Bei höheren Temperaturen kann das Gerät beschädigt werden. Mit einer Zentral-Thermostatarmatur (siehe Kapitel „Gerätebeschreibung / Zubehör“) können Sie die Zulauftemperatur begrenzen.

www.stiebel-eltron.com

DHM | 9 10 | DHM www.stiebel-eltron.com

INSTALLATION

Gerätebeschreibung

8.2 Vorschriften, Normen und Bestimmungen

Hinweis Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben. Bei einem Wasser-Verbundnetz müssen Sie den niedrigsten elektrischen Widerstand des Wassers berücksichtigen (siehe Kapitel „Technischen Daten / Datentabelle“). Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei Ihrem Wasserversorgungs-Unternehmen.

8.3 Maßeinheiten

Hinweis Wenn nicht anders angegeben, ist die verwendete Maßeinheit Millimeter.

9. Gerätebeschreibung

9.1 Lieferumfang

Mit dem Gerät werden geliefert:

Sieb im Kaltwasserzulauf
Spezial-Strahlregler
Anschlussschlauch 3/8, 500 mm lang, mit Dichtungen*
T-Stück 3/8*

für den Anschluss als druckfestes Gerät

9.2 Zubehör

Spezial-Strahlregler

für DHM 3 und DHM 4
für DHM 6 und DHM 7

Hinweis Mit dem Einbau des Spezial-Strahlreglers in der Armatur erhalten Sie einen optimalen Wasserstrahl.

Druckfeste Armatur

WSH 10 | WSH 20 Sensor-Armatur für den Waschtisch www.stiebel-eltron.com DHM | 11

INSTALLATION

Vorbereitungen

Drucklose Armaturen

WSN 10 | WSN 20 Sensor-Armatur für den Waschtisch
MAZ Zweigriff-Waschtischarmatur
MAE Eingriff-Waschtischarmatur

ZTA 3/4 - Zentral-Thermostatarmatur

Thermostatarmatur für zentrale Vormischung, zum Beispiel zum Betrieb eines Durchlauferhitzers mit einer Solaranlage.

10. Vorbereitungen

▶ Spülen Sie die Wasserleitung gut durch.

Wasserinstallation

Ein Sicherheitsventil ist nicht notwendig.

Armaturen

▶ Verwenden Sie geeignete Armaturen (siehe Kapitel „Gerätebeschreibung / Zubehör“).

11. Montage

11.1 Montageort

Montieren Sie das Gerät in einem frostfreien Raum in der Nähe der Entnahmearmatur.

Achten Sie auf die Zugänglichkeit der seitlichen Kappenbefestigungsschrauben.

Das Gerät ist nur für die Untertischmontage (Wasseranschlüsse oben) geeignet.

! GEFAHR Stromschlag Die Schutzart IP25 ist nur bei montierter Geräterückwand gegeben.

▶ Montieren Sie immer die Geräterückwand. INSTALLATION

Montage

11.2 Montage-Alternativen

Untertischmontage, druckfest, mit druckfester Armatur

26_02_05_0093

Untertischmontage, drucklos, mit druckloser Armatur

26_02_05_0080

11.2.1 Montage des Gerätes

▶ Montieren Sie das Gerät an die Wand.

Hinweis Die Wand muss ausreichend tragfähig sein.

12 | DHM

www.stiebel-eltron.com INSTALLATION

Montage

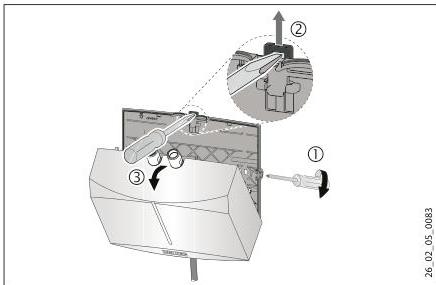

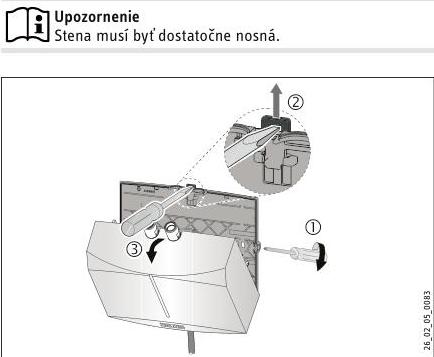

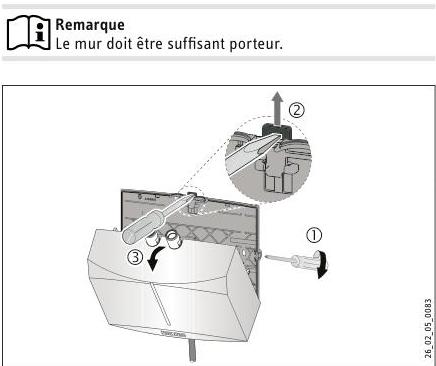

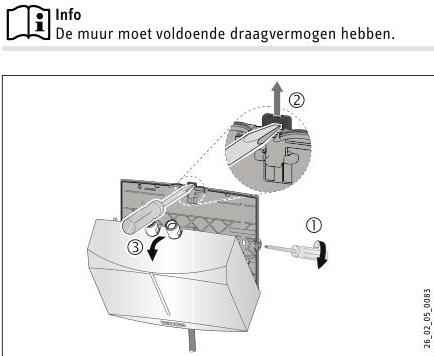

Lösen Sie die Kappenbefestigungsschrauben mit zwei Umdrehungen.
Entriegeln Sie den Schnappverschluss mit einem Schraubendreher.
Nehmen Sie die Gerätekappe mit dem Heizsystem nach vorn ab.
Brechen Sie die Durchführungsöffnung für die elektrische Anschlussleitung in der Gerätekappe mit einer Zange heraus. Korrigieren Sie die Kontur ggf. mit einer Feile.

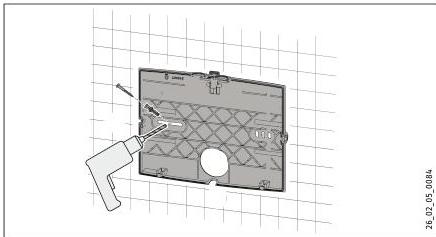

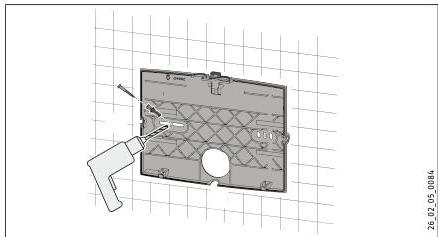

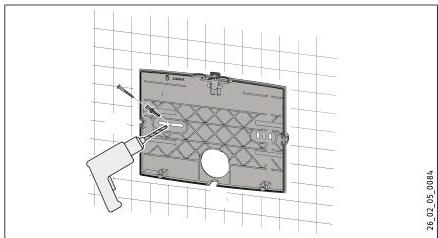

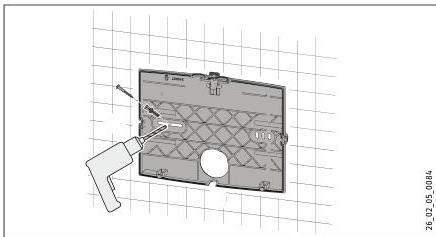

Benutzen Sie die Geräterückwand als Bohrschablone.
Befestigen Sie die Geräterückwand mit geeigneten Dübeln und Schrauben an der Wand.

Legen Sie die elektrische Anschlussleitung in die Durchführungsöffnung der Rückwand.

www.stiebel-eltron.com

DHM | 13 14 | DHM www.stiebel-eltron.com

INSTALLATION

Montage

Haken Sie Gerätekappe mit dem Heizsystem unten ein.
Rasten Sie das Heizsystem im Schnappverschluss ein.
Befestigen Sie die Gerätekappe mit den Kappenbefestigungsschrauben.

11.2.2 Montage der Armatur

! Sachschaden Beim Montieren aller Anschlüsse müssen Sie am Gerät mit einem Schlüssel SW 14 gegenhalten.

Druckfester Anschluss

Montieren Sie den mitgelieferten Anschlussschlauch 3/8 und das T-Stück 3/8.
Montieren Sie die Armatur. Beachten Sie dabei auch die Bedienungs- und Installationsanleitung der Armatur.

Druckloser Anschluss

Montieren Sie die Armatur. Beachten Sie dabei auch die Bedienungs- und Installationsanleitung der Armatur.

11.3 Elektroanschluss herstellen

! GEFAHR Stromschlag Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

! GEFAHR Stromschlag Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

! GEFAHR Stromschlag Die Geräte sind im Anlieferungszustand mit einer elektrischen Anschlussleitung ausgestattet (DHM 3 mit Stecker). Ein Anschluss an eine festverlegte elektrische Leitung ist möglich, wenn diese mindestens den Querschnitt der serienmäßigen Geräteanschlussleitung aufweist. Maximal ist ein Leitungsquerschnitt von $3 \times 6 \mathrm{~mm}^{2}$ möglich.

! Sachschaden Achten Sie beim Anschluss an eine Schutzkontakt-Steckdose (bei einer elektrischen Anschlussleitung mit Stecker) darauf, dass die Schutzkontakt-Steckdose nach der Installation des Gerätes frei zugänglich ist.

! Sachschaden Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

Schließen Sie die elektrische Anschlussleitung gemäß Elektroschaltplan an (siehe Kapitel „Technische Daten / Elektroschaltplan“). INSTALLATION Inbetriebnahme

12. Inbetriebnahme

12.1 Erstinbetriebnahme

28_02_05_0087

Befüllen Sie das Gerät durch mehrmalige Zapfungen an der Armatur, bis das Leitungsnetz und das Gerät luftfrei sind.
Führen Sie eine Dichtheitskontrolle durch.
Stecken Sie den Stecker der elektrischen Anschlussleitung, wenn vorhanden, in die Schutzkontakt-Steckdose oder schalten Sie die Sicherung ein.
Prüfen Sie die Arbeitsweise des Gerätes.

12.2 Übergabe des Gerätes

Erklären Sie dem Benutzer die Funktion des Gerätes und machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrennungsgefahr.
Übergeben Sie diese Anleitung.

12.3 Wiederinbetriebnahme

! Sachschaden ! Nach Unterbrechung der Wasserversorgung müssen Sie das Gerät mit folgenden Schritten wieder in Betrieb nehmen, damit das Blankdraht-Heizsystem nicht zerstört wird.

Schalten Sie das Gerät spannungsfrei. Ziehen Sie dazu den Stecker der elektrischen Anschlussleitung, wenn vorhanden, oder schalten Sie die Sicherung aus.
Siehe Kapitel „Erstinbetriebnahme“.

13. Außerbetriebnahme

Trennen Sie das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung oder ziehen Sie den Stecker der elektrischen Anschlussleitung.
Entleeren Sie das Gerät (siehe Kapitel „Wartung“).

www.stiebel-eltron.com

DHM | 15 INSTALLATION

Störungsbehebung

14. Störungsbehebung

Problem	Ursache	Behebung
Das Gerät schaltet trotz voll geöffnetem Warm-wasserventil nicht ein.	Der Strahlregler in der Armatur ist verkalkt oder verschmutzt.	Reinigen und / oder entkalken Sie den Strahlregler oder erneuern Sie den Spezial-Strahlregler.
	Das Sieb in der Kaltwasserleitung ist verstopft.	Reinigen Sie das Sieb nach Absperren der Kaltwasser-Zulaufleitung.
	Das Heizsystem ist defekt.	Messen Sie den Widerstand des Heizsystems, ggf. tauschen Sie das Gerät aus.
	Der Sicherheitsdruckbegrenzer hat ausgelöst.	Beheben Sie die Fehlerursache. Machen Sie das Gerät spannungsfrei und entlasten Sie die Wasserleitung. Aktivieren Sie den Sicherheitsdruckbegrenzer.

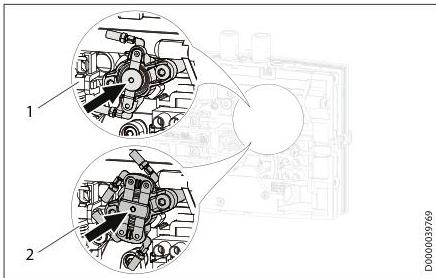

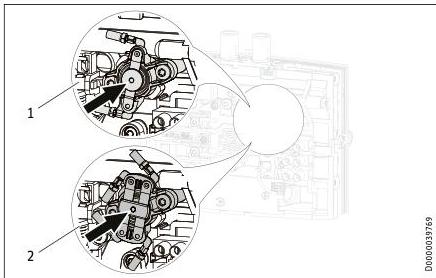

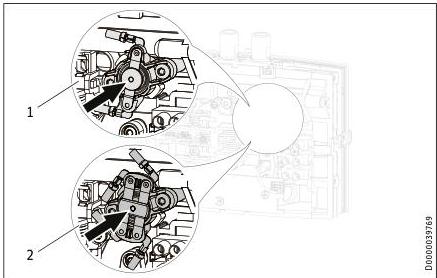

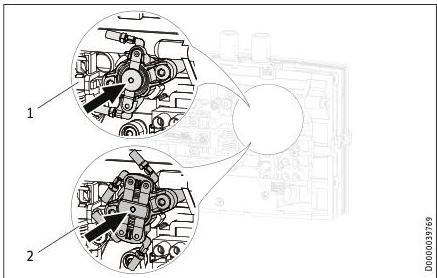

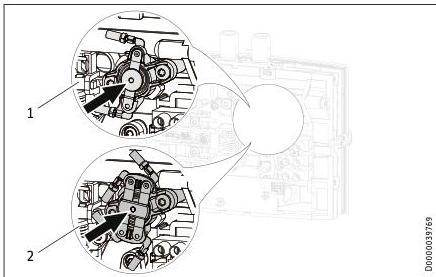

Sicherheitsdruckbegrenzer aktivieren

1 1-poliger Sicherheitsdruckbegrenzer DHM 4 / DHM 6 2 2-poliger Sicherheitsdruckbegrenzer DHM 3 / DHM 7

15. Wartung

GEFAHR Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

DHM

www.stiebel-eltron.com INSTALLATION

Wartung

15.1 Gerät entleeren

GEFAHR Verbrennung Beim Entleeren kann heißes Wasser austreten.

Wenn Sie das Gerät für Wartungsarbeiten oder bei Frostgefahr zum Schutz der gesamten Installation entleeren müssen, gehen Sie folgendermaßen vor:

Schließen Sie das Absperrventil in der Kaltwasser-Zuleitung.
Öffnen Sie das Entnahmeventil.
Lösen Sie die Wasseranschlüsse vom Gerät.

15.2 Sieb reinigen

Das eingebaute Sieb können Sie nach der Demontage der Kaltwasseranschlussleitung reinigen.

15.3 Prüfungen nach VDE 0701/0702

Schutzleiterprüfung

Prüfen Sie den Schutzleiter (in Deutschland z. B. DGUV A3) am Schutzleiterkontakt der elektrischen Anschlussleitung und am Anschlussstutzen des Gerätes.

Isolationswiderstand

Sollte ein Gerät mit einer Nennheizleistung von > 3,5 kW den Isolationswiderstand von 300 kΩ nicht erreichen, empfehlen wir, die Isolationseigenschaften dieses Gerätes mittels der Differenzstrom-Messung des Schutzleiterstroms / Ableitstroms gemäß VDE 0701/0702 (Bild C.3b) durchzuführen.

15.4 Lagerung des Gerätes

Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwasser im Gerät befindet, das gefrieren und Schäden verursachen kann.

15.5 Elektrische Anschlussleitung beim DHM 6 austauschen

Beim DHM 6 müssen Sie im Austauschfall eine 4 mm² elektrische Anschlussleitung verwenden.

www.stiebel-eltron.com

DHM | 17 INSTALLATION

Technische Daten

16. Technische Daten

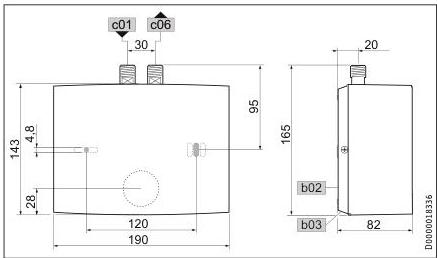

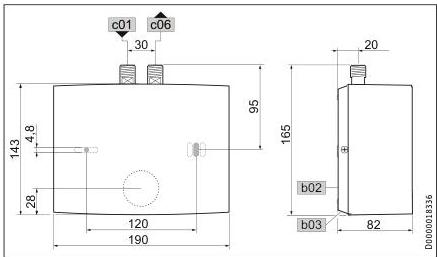

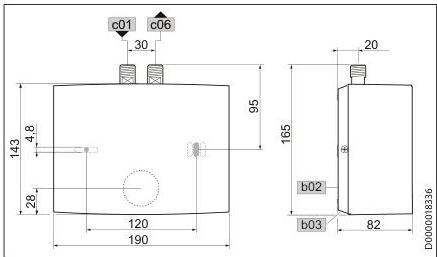

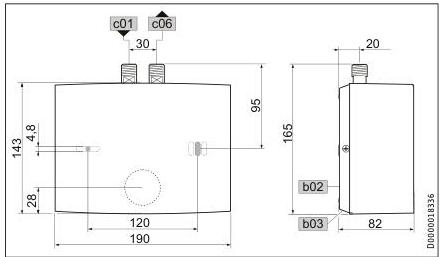

16.1 Maße und Anschlüsse

			DHM
b02	Durchführung elektr. Leitungen I
b03	Durchführung elektr. Leitungen II
c01	Kaltwasser Zulauf	Außengewinde	G 3/8 A
c06	Warmwasser Auslauf	Außengewinde	G 3/8 A

16.2 Elektroschaltplan

16.2.1 DHM 3

1/N/PE ~ 200-240 V

1 Sicherheitsdruckbegrenzer 2 Druckdifferenzschalter

DHM

www.stiebel-eltron.com INSTALLATION

Technische Daten

16.2.2 DHM 4 | DHM 6 1/N/PE ~ 200-240 V

1 Sicherheitsdruckbegrenzer 2 Druckdifferenzschalter

! Sachschaden ▶ Beim Festanschluss schließen Sie die elektrische Anschlussleitung gemäß der Klemmenbezeichnung der Buchsenklemme an.

16.2.3 DHM 7 2/PE ~ 380-415 V

1 Sicherheitsdruckbegrenzer 2 Druckdifferenzschalter

www.stiebel-eltron.com DHM | 19 INSTALLATION

Technische Daten

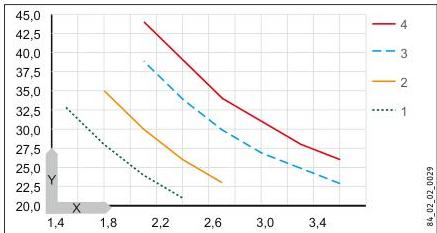

16.3 Temperaturerhöhung

Folgende Temperaturerhöhungen des Wassers ergeben sich bei einer Spannung von 230 V / 400 V:

X Volumenstrom in l/min Y Temperaturerhöhung in K

1 3,5 kW - 230 V 2 4,4 kW - 230 V 3 5,7 kW - 230 V 4 6,5 kW - 400 V

Beispiel DHM 3 mit 3,5 kW

Volumenstrom	l/min	2,0
Temperaturerhöhung	K	25
Kaltwasser-Zulauftemperatur	°C	12
Maximale mögliche Auslauftemperatur	°C	37

16.4 Einsatzbereiche

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit, siehe „Datentabelle“.

Normangabe bei 15 °C			20 °C			25 °C
Spez. Wider-stand ρ ≥	Spez. Leitfähig-keit σ ≤		Spez. Wider-stand ρ ≥	Spez. Leitfähig-keit σ ≤		Spez. Wider-stand ρ ≥	Spez. Leitfähig-keit σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

DHM

www.stiebel-eltron.com INSTALLATION Technische Daten

16.5 Angaben zum Energieverbrauch

Produktdatenblatt: Konventionelle Warmwasserbereiter nach Verordnung (EU) Nr. 812/2013 | 814/2013

	DHM 3	DHM 4	DHM 6	DHM 7
	220813	220814	185473	232789
Hersteller	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Lastprofil	XXS	XXS	XXS	XS
Energieeffizienzklasse	A	A	A	A
Energetischer Wirkungsgrad	% 39	38	38	40
Jährlicher Stromverbrauch	kWh 477	478	478	465
Schalleistungspegel	dB(A) 15	15	15	15
Besondere Hinweise zur Effizienzmessung	keine	keine	keine	keine
Täglicher Stromverbrauch	kWh 2,200	2,200	2,200	2,130

www.stiebel-eltron.com DHM | 21 INSTALLATION Technische Daten

16.6 Datentabelle

		DHM 3				DHM 4				DHM 6				DHM 7
		220813				220814				185473				232789
Elektrische Daten
Nennspannung	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Nennleistung	kW	2,7	3,2	3,53	3,8	3,3	4,0	4,4	4,8	4,3	5,2	5,7	6,2	5,9	6,5
Nennstrom	A	13,3	14,5	15,2	15,8	16,7	18,2	19,1	20	21,6	23,6	24,7	25,8	15,5	16,3
Absicherung	A				16				20	25	25	25	32	16	20
Frequenz	Hz			50/60				50/60				50/60	50/60	50/60	50
Phasen				1/N/PE				1/N/PE				1/N/PE			2/PE
Spezifischer Widerstand ρ15 ≥	Ω cm			1100				1100				1100			1100
Spezifische Leitfähigkeit σ15 ≤	μS/cm			909				909				909			909
Max. Netzimpedanz bei 50Hz	Ω								0,434	0,394	0,377	0,361
Anschlüsse
Wasseranschluss				G 3/8 A				G 3/8 A				G 3/8 A			G 3/8 A
Einsatzgrenzen
Max. zulässiger Druck	MPa			1				1				1			1
Werte
Max. zulässige Zulauftemperatur	°C			35				35				35			35
Ein	l/min			>1,6				>2,0				>2,6			>2,6
Druckverlust bei Volumenstrom	MPa			0,05				0,06				0,08			0,08
Volumenstrom für Druckverlust	l/min			1,6				2,0				2,6			2,6
Volumenstrom-Begrenzung bei	l/min			2,2				2,8				4,3			4,3
Warmwasserdarbietung	l/min			2,0				2,5				3,2			3,7
Δθ bei Darbietung	K			25				25				25			25
Hydraulische Daten
Nenninhalt	l			0,1				0,1				0,1			0,1

22 | DHM

www.stiebel-eltron.com DEUTSCH

INSTALLATION

Technische Daten

	DHM 3	DHM 4	DHM 6	DHM 7
Ausführungen
Montageart Untertisch	X	X	X	X
Bauart offen	X	X	X	X
Bauart geschlossen	X	X	X	X
Schutzklasse	1	1	1	1
Isolierblock	Kunststoff	Kunststoff	Kunststoff	Kunststoff
Heizsystem Wärmeerzeuger	Blankdraht	Blankdraht	Blankdraht	Blankdraht
Kappe und Rückwand	Kunststoff	Kunststoff	Kunststoff	Kunststoff
Farbe	weiß	weiß	weiß	weiß
Schutzart (IP)	IP25	IP25	IP25	IP25
Dimensionen
Höhe	mm	143	143	143
Breite	mm	190	190	190
Tiefe	mm	82	82	82
Länge Anschlusskabel	mm	700	700	700
Gewichte
Gewicht	kg	1,4	1,4	1,4

Hinweis

Das Gerät stimmt mit IEC 61000-3-12 überein.

www.stiebel-eltron.com

DHM | 23 KUNDENDIENST UND GARANTIE

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an: 05531 702-111

oder schreiben Sie uns: Stiebel Eltron GmbH & Co. KG

Kundendienst - Fürstenberger Straße 77, 37603 Holzminden E-Mail: kundendienst@stiebel-eltron.de Fax: 05531 702-95890

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

24 | DHM

www.stiebel-eltron.com www.stiebel-eltron.com DHM | 25

KUNDENDIENST UND GARANTIE

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs. UMWELT UND RECYCLING

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

DHM

www.stiebel-eltron.com Contents | SPECIAL INFORMATION

SPECIAL INFORMATION

OPERATION

General information 29
Safety 30
Appliance description 31
Settings 31
Cleaning, care and maintenance 32
Troubleshooting 32

INSTALLATION

Safety 33
Appliance description 34
Preparations 34
Installation 35
Commissioning 38
Shutting down 39
Troubleshooting 39
Maintenance 40
Specification 41

GUARANTEE

ENVIRONMENT AND RECYCLING

SPECIAL INFORMATION

The appliance may be used by children aged 3 and up and persons with reduced physical, sensory or mental capabilities or a lack of experience and know-how, provided that they are supervised or they have been instructed on how to use the appliance safely and have understood the resulting risks. Children must never play with the appliance. Children must never clean the appliance or perform user maintenance unless they are supervised.
During operation, the tap can reach temperatures in excess of $50^{\circ}\mathrm{C}$. There is a risk of scalding at outlet temperatures in excess of $43^{\circ}\mathrm{C}$.
The appliance is not suitable for supplying a shower (shower operation).

www.stiebel-eltron.com

DHM | 27

SPECIAL INFORMATION

Ensure the appliance can be separated from the power supply by an isolator that disconnects all poles with at least 3 mm contact separation.
The specified voltage must match the mains voltage.
Connect the appliance permanently to fixed wiring, exception DHM 3.
In the case of damage, the power cable must only be replaced by a qualified contractor authorised by the manufacturer using the original spare part.
Secure the appliance as described in chapter „Installation / Installation“.
Observe the maximum permissible pressure (see chapter „Specification / Data table“).
The specific water resistivity of the mains water supply must not be undershot (see chapter "Installation / Specification / Data table").
Drain the appliance as described in chapter „Installation / Maintenance / Draining the appliance“.

28 | DHM

www.stiebel-eltron.com OPERATION

General information

OPERATION

1. General information

The chapter „Operation“ is intended for appliance users and qualified contractors.

The chapter „Installation“ is intended for qualified contractors.

> Note > Read these instructions carefully before using the appliance and retain them for future reference. > Pass on the instructions to a new user if required.

1.1 Safety instructions

1.1.1 Structure of safety instructions

KEYWORD Type of risk Here, possible consequences are listed that may result from failure to observe the safety instructions. > Steps to prevent the risk are listed.

1.1.2 Symbols, type of risk

Symbol	Type of risk
	Injury
	Electrocution
	Burns
(burns, scalding)

1.1.3 Keywords

KEYWORD	Meaning
DANGER	Failure to observe this information will result in serious injury or death.
WARNING	Failure to observe this information may result in serious injury or death.
CAUTION	Failure to observe this information may result in non-serious or minor injury.

www.stiebel-eltron.com

DHM | 29 OPERATION

Safety

1.2 Other symbols in this documentation

Note Notes are bordered by horizontal lines above and below the text. General information is identified by the symbol shown on the left. ▶ Read these texts carefully.

Symbol
!	Material losses
(appliance damage, consequential losses and environmental pollution)
🎓	Appliance disposal

▶ This symbol indicates that you have to do something. The action you need to take is described step by step.

1.3 Units of measurement

Note Unless specified otherwise, all dimensions are given in mm.

2. Safety

2.1 Intended use

This appliance is intended for domestic use. It can be used safely by untrained persons. The appliance can also be used in a non-domestic environment, e.g. in a small business, as long as it is used in the same way.

This appliance is designed to heat DHW. The appliance is designed for one hand washbasin.

Any other use beyond that described shall be deemed inappropriate. Observation of these instructions and of instructions for any accessories used is also part of the correct use of this appliance.

2.2 General safety instructions

DANGER Scalding During operation, the tap can reach temperatures in excess of 50 °C. There is a risk of scalding at outlet temperatures in excess of 43 °C.

DHM

www.stiebel-eltron.com OPERATION

Appliance description

WARNING Injury The appliance may be used by children aged 3 and up and persons with reduced physical, sensory or mental capabilities or a lack of experience and know-how, provided that they are supervised or they have been instructed on how to use the appliance safely and have understood the resulting risks. Children must never play with the appliance. Children must never clean the appliance or perform user maintenance unless they are supervised.

DANGER Electrocution Any damaged power cables must be replaced by a qualified electrician. This prevents potential hazards from arising.

Material losses Protect the appliance and tap against frost.

Material losses Only use the special aerator provided. Prevent scale build-up at the tap outlets (see chapter "Cleaning, care and maintenance").

2.3 Test symbols

See type plate on the appliance.

3. Appliance description

The hydraulically controlled mini instantaneous water heater heats the water directly at the draw-off point. The heating system starts automatically when the tap is opened. The short pipe runs ensure that energy and water losses are minimal.

The DHW output depends on the cold water temperature, the heating output and the flow rate.

The bare wire heating system is suitable for hard and soft water areas. This heating system has a low susceptibility to scale build-up. The heating system ensures quick and efficient DHW provision at the hand washbasin.

Fitting the special aerator supplied provides an optimum water jet.

4. Settings

The appliance heating system switches on automatically as soon as you open the DHW valve at the tap or activate the sensor of a sensor tap. The water is heated. The water temperature can be adjusted at the tap:

For the start volume, see chapter „Specification / Data table / On“.

www.stiebel-eltron.com

DHM | 31 Guarantee | Environment and recycling

Increasing the temperature

Reduce the flow rate at the tap.

Reducing the temperature

Open the tap further or add more cold water.

Following an interruption of the water supply

See chapter „Commissioning / Recommissioning“.

5. Cleaning, care and maintenance

Never use abrasive or corrosive cleaning agents. A damp cloth is sufficient for cleaning the appliance.
Check the taps/valves regularly. Limescale deposits at the spouts can be removed using commercially available descaling agents.
Have the electrical safety of the appliance regularly checked by an electrician.
Regularly descale or replace the special aerator (see chapter „Appliance description / Accessories“).

6. Troubleshooting

Problem	Cause	Remedy
The appliance will not start despite the DHW valve being fully open.	No power to the appliance.	Check the fuses/MCBs in your fuse box.
	The aerator in the tap is scaled up or dirty.	Clean and/or descale the aerator or replace the special aerator.
	The water supply has been interrupted.	Vent the appliance and the cold water inlet line (see chapter "Settings").

If you cannot remedy the fault, notify your qualified contractor. To facilitate and speed up your request, provide the serial number from the type plate (000000-0000-000000).

DHM . . Nr.: 000000-0000-000000

32 | DHM

www.stiebel-eltron.com INSTALLATION Safety

INSTALLATION

7. Safety

Only a qualified contractor should carry out installation, commissioning, maintenance and repair of the appliance.

7.1 General safety instructions

We guarantee trouble-free function and operational reliability only if original accessories and spare parts intended for the appliance are used.

> ! Material losses > Observe the max. permissible inlet temperature. Higher temperatures may damage the appliance. You can limit the inlet temperature by means of a central thermostatic valve (see chapter "Appliance description / Accessories").

7.2 Instructions, standards and regulations

> Note > Observe all applicable national and regional regulations and instructions.

The specific electrical resistance of the water must not fall below that stated on the type plate. In a linked water network, factor in the lowest electrical resistance of the water (see chapter „Specification / Data table"). Your water supply utility will advise you of the specific electrical water resistance or conductivity.

7.3 Units of measurement

> Note > Unless specified otherwise, all dimensions are given in mm.

www.stiebel-eltron.com DHM | 33 34 | DHM www.stiebel-eltron.com

INSTALLATION

Appliance description

8. Appliance description

8.1 Standard delivery

The following are delivered with the appliance:

Sieve inside the cold water inlet
Special aerator
Connection hose 3/8, 500 mm long, with gaskets*
Tee 3/8*

*for the connection as pressure-tested appliance

8.2 Accessories

Special aerator

for DHM 3 and DHM 4
for DHM 6 and DHM 7

> Note > Fitting the special aerator supplied provides an optimum water jet.

Pressure-tested tap

WSH 10 | WSH 20 Sensor tap for washbasins

Non-pressurised taps

WSN 10 | WSN 20 Sensor tap for washbasins
MAZ Twin lever basin tap
MAE Mono lever basin tap

ZTA 3/4 - central thermostatic valve

Thermostatic valve for central premixing, for example for operating an instantaneous water heater with a solar thermal system.

9. Preparations

▶ Flush the water line thoroughly.

Water installation

A safety valve is not required.

Taps

▶ Use suitable taps (see chapter „Appliance description / Accessories“). INSTALLATION

Installation

10. Installation

10.1 Installation site

Install the appliance in a room free from the risk of frost and near the draw-off tap.

Ensure that the lateral fixing screws for the cover are always accessible.

The appliance is only suitable for undersink installation (water connections at the top).

DANGER Electrocution

Protection rating IP25 is only ensured if the appliance back panel is fitted.

Always fit the appliance back panel.

10.2 Installation options

Undersink installation, pressure-tested, with pressure-tested tap

ENGLISH

www.stiebel-eltron.com

DHM | 35 36 | DHM www.stiebel-eltron.com

INSTALLATION

Installation

Undersink installation, non-pressurised, with non-pressurised tap

10.2.1 Appliance installation

Mount the appliance on the wall.

> Note > The wall must have a sufficient load-bearing capacity.

Undo the cover fixing screws by two turns.
Undo the snap fastener using a screwdriver.
Remove the appliance cover with the heater towards the front. www.stiebel-eltron.com DHM | 37

INSTALLATION

Installation

▶ Using pliers, break out the knock-out for the power cable in the appliance cover. Correct the contours with a file if necessary.

▶ Use the appliance back panel as a drilling template. ▶ Secure the appliance back panel to the wall with suitable rawl plugs and screws.

▶ Route the power cable through the cable entry in the back panel. ▶ Hook in the appliance cover with the heater at the bottom. ▶ Click the heater into place using the snap fastener. ▶ Secure the appliance cover with the cover fixing screws.

10.2.2 Tap installation

Material losses When making the connections, counter the torque on the appliance using a size 14 spanner.

Pressurised connection

▶ Fit the 3/8 connection hose provided and the 3/8 tee. ▶ Install the tap. For this, also observe the tap operating and installation instructions. 38 | DHM www.stiebel-eltron.com

INSTALLATION

Commissioning

Non-pressurised connection

▶ Install the tap. For this, also observe the tap operating and installation instructions.

10.3 Connecting the power supply

⚠️ DANGER Electrocution Carry out all electrical connection and installation work in accordance with regulations.

⚠️ DANGER Electrocution Ensure that the appliance is earthed. Ensure the appliance can be separated from the power supply by an isolator that disconnects all poles with at least 3 mm contact separation.

⚠️ DANGER Electrocution The appliances are delivered with a power cable (DHM 3 with plug). Connection to a permanent power supply is possible, provided the fixed cable has a cross-section that is at least equal to that of the standard power cable of the appliance. A maximum cross-section of 3 x 6 mm² may be used.

Material losses

When making the connection to a standard safety socket (in the case of a power cable with plug), ensure that the socket is freely accessible after the appliance has been installed.

Material losses

Take note of the type plate. The specified voltage must match the mains voltage.

▶ Connect the power cable as shown in the wiring diagram (see chapter „Specification / Wiring diagram“).

11. Commissioning

11.1 Initial start-up

▶ Fill the appliance by running the tap several times until the pipework and appliance are free of air. ▶ Carry out a tightness check. www.stiebel-eltron.com DHM | 39

INSTALLATION

Shutting down

Insert the power cable plug, if present, into the standard safety socket or set the fuse/MCB.
Check the function of the appliance.

11.2 Appliance handover

Explain the appliance function to users and familiarise them with its operation.
Make users aware of potential dangers, especially the risk of scalding.
Hand over these instructions.

11.3 Recommissioning

Material losses

Following an interruption of the water supply, recommission the appliance by carrying out the following steps, in order to prevent irreparable damage to the bare wire heating system.

Isolate the appliance from the power supply. Pull the power cable plug, if present, from the socket, or remove the fuse/reset the MCB.
See chapter „Initial start-up“.

12. Shutting down

Isolate the appliance from the power supply by means of the fuse/MCB in your fuse box or by pulling the power cable plug from the socket.
Drain the appliance (see chapter „Maintenance“).

13. Troubleshooting

Problem	Cause	Remedy
The appliance will not start despite the DHW valve being fully open.	The aerator in the tap is scaled up or dirty.	Clean and/or descale the aerator or replace the special aerator.
	The sieve in the cold water line is blocked.	Clean the sieve after shutting off the cold water inlet line.
	The heater is faulty.	Check the resistance of the heating system and replace the appliance if required.
	The safety pressure limiter has responded.	Remedy the cause of the fault. Isolate the appliance from the power supply and depressurise the water line. Activate the safety pressure limiter.
INSTALLATION

Maintenance

Activating the safety pressure limiter

1 1-pole safety pressure limiter DHM 4 / DHM 6 2 2-pole safety pressure limiter DHM 3 / DHM 7

14. Maintenance

DANGER Electrocution

Before any work on the appliance, disconnect all poles from the power supply.

14.1 Draining the appliance

If the appliance needs to be drained for maintenance or to protect the whole installation when there is a risk of frost, proceed as follows:

Close the shut-off valve in the cold water inlet line.
Open the draw-off valve.
Undo the water connections on the appliance.

14.2 Cleaning the strainer

You can clean the fitted strainer after removing the cold water supply pipe.

40 | DHM

www.stiebel-eltron.com INSTALLATION

Specification

14.3 Checking the earth conductor

Check the earth conductor (in Germany e.g. DGUV A3) on the earth conductor contact of the power cable and on the appliance connector.

14.4 Tests in accordance with VDE 0701/0702

Earth conductor check

Check the earth conductor (in Germany e.g. BGV A3) on the earth conductor contact of the power cable and on the appliance connector.

Insulation resistance

If an appliance with a rated heating output of > 3.5 kW does not achieve an insulation resistance of 300 kΩ, we recommend that the insulating properties of the appliance are checked by conducting a differential current test of the earth conductor current / leakage current to VDE 0701/0702 (Fig. C.3b).

14.5 Replacing the power cable for the DHM 6

If replacing the cable for the DHM 6, use a power cable with 4 mm² cross-section

15. Specification

15.1 Dimensions and connections

			DHM
b02	Entry electrical cables I
b03	Entry electrical cables II
c01	Cold water inlet	Male thread	G 3/8 A
c06	DHW outlet	Male thread	G 3/8 A

www.stiebel-eltron.com

DHM | 41 INSTALLATION

Specification

15.2 Wiring diagram

15.2.1 DHM 3

1/N/PE ~ 200-240 V

1 Safety pressure limiter 2 Pressure differential switch

15.2.2 DHM 4 | DHM 6

1/N/PE ~ 200-240 V

1 Safety pressure limiter 2 Pressure differential switch

Material losses ▶ In the case of a permanent power supply, connect the power cable according to the designations on the socket terminals.

42 | DHM

www.stiebel-eltron.com INSTALLATION

Specification

15.2.3 DHM 7

2/PE ~ 380-415 V

1 Safety pressure limiter 2 Pressure differential switch

15.3 Increasing the temperature

At 230 V / 400 V, the following water temperature increases occur:

X Flow rate in l/min

Y Temperature increase in K

1 3.5 kW - 230 V 2 4.4 kW - 230 V 3 5.7 kW - 230 V 4 6.5 kW - 400 V

Example DHM 3 with 3.5 kW

Flow rate	l/min	2.0
Increasing the temperature	K	25
Cold water supply temperature	°C	12
Maximum possible outlet temperature	°C	37

www.stiebel-eltron.com

DHM INSTALLATION

Specification

15.4 Application areas

For the specific electrical resistance and specific electrical conductivity, see "Data table".

Standard specification at 15 °C			20 °C			25 °C
Spec. re-sistance ρ ≥	Spec. conductivity σ ≤		Spec. re-sistance ρ ≥	Spec. conductivity σ ≤		Spec. re-sistance ρ ≥	Spec. conductivity σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

44 | DHM

www.stiebel-eltron.com INSTALLATION

Specification

15.5 Energy consumption data

Product datasheet: Conventional water heaters to regulation (EU) no. 812/2013 and 814/2013

		DHM 3	DHM 4	DHM 6	DHM 7
		220813	220814	185473	232789
Manufacturer		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Load profile		XXS	XXS	XXS	XS
Energy efficiency class		A	A	A	A
Energy conversion efficiency	%	39	38	38	40
Annual power consumption	kWh	477	478	478	465
Sound power level	dB(A)	15	15	15	15
Special information on measuring efficiency		None	None	None	None
Daily power consumption	kWh	2,200	2,200	2,200	2,130

15.6 Data table

		DHM 3				DHM 4				DHM 6				DHM 7
		220813				220814				185473				232789
Electrical details
Rated voltage	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Rated output	kW	2.7	3.2	3.53	3.8	3.3	4.0	4.4	4.8	4.3	5.2	5.7	6.2	5.9	6.5
Rated current	A	13.3	14.5	15.2	15.8	16.7	18.2	19.1	20	21.6	23.6	24.7	25.8	15.5	16.3
Fuse	A			16				20	25	25	25	32	16	20	20
Frequency	Hz			50/60				50/60				50/60	50/60	50/60	50
Phases				1/N/PE				1/N/PE				1/N/PE			2/PE
Specific resistance ρ15 ≥	Ω cm			1100				1100				1100			1100
Specific conductivity σ15 ≤	μS/cm			909				909				909			909
Max. mains impedance at 50 Hz	Ω								0.434	0.394	0.377	0.361

www.stiebel-eltron.com

DHM | 45

INSTALLATION Specification

	DHM 3	DHM 4	DHM 6	DHM 7
Connections
Water connection	G 3/8 A	G 3/8 A	G 3/8 A	G 3/8 A
Application limits
Max. permissible pressure	MPa	1	1	1
Values
Max. permissible inlet temperature	°C	35	35	35
ON	l/min	> 1.6	> 2.0	> 2.6
Pressure drop at flow rate	MPa	0.05	0.06	0.08
Flow rate for pressure drop	l/min	1.6	2.0	2.6
Flow rate limit at	l/min	2.2	2.8	4.3
DHW delivery	l/min	2.0	2.5	3.2
Δθ at DHW delivery	K	25	25	25
Hydraulic data
Rated capacity	l	0.1	0.1	0.1
Versions
Undersink installation		X	X	X
Open vented type		X	X	X
Sealed unvented type		X	X	X
Protection class		1	1	1
Insulation block		Plastic	Plastic	Plastic
Heating system heat generator		Bare wire	Bare wire	Bare wire
Cap and back panel		Plastic	Plastic	Plastic
Colour		white	white	white
IP-Rating		IP25	IP25	IP25
Dimensions
Height	mm	143	143	143
Width	mm	190	190	190
Depth	mm	82	82	82
Length of connecting cable	mm	700	700	700

46 | DHM

www.stiebel-eltron.com www.stiebel-eltron.com DHM | 47

Guarantee | Environment and recycling

Weights	DHM 3	DHM 4	DHM 6	DHM 7
Weight	kg	1.4	1.4	1.4

Note The appliance conforms to IEC 61000-3-12.

Guarantee

The guarantee conditions of our German companies do not apply to appliances acquired outside of Germany. In countries where our subsidiaries sell our products a guarantee can only be issued by those subsidiaries. Such guarantee is only granted if the subsidiary has issued its own terms of guarantee. No other guarantee will be granted.

We shall not provide any guarantee for appliances acquired in countries where we have no subsidiary to sell our products. This will not affect warranties issued by any importers.

Environment and recycling

We would ask you to help protect the environment. After use, dispose of the various materials in accordance with national regulations. Table des matières | REMARQUES PARTICULIÈRES

REMARQUES PARTICULIÈRES

UTILISATION

Remarques générales 50
Sécurité 51
Description de l'appareil 52
Réglages 52
Nettoyage, entretien et maintenance 53
Aide au dépannage 53

INSTALLATION

Sécurité 54
Description de l'appareil 55
Travaux préparatoires 55
Installation 56
Mise en service 60
Mise hors service 60
Aide au dépannage 61
Maintenance 62
Données techniques 63

GARANTIE

ENVIRONNEMENT ET RECYCLAGE

REMARQUES PARTICULIÈRES

L'appareil peut être utilisé par des enfants de 3 ans et plus ainsi que par des personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience lorsqu'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation en toute sécurité de l'appareil et qu'ils ont compris les dangers encourus. Ne laissez pas des enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne doivent être effectués par des enfants sans surveillance.
La température de la robinetterie peut dépasser 50 °C en service. Il y a risque de brûlure lorsque la température d'écoulement de l'eau est supérieure à 43 °C.
Cet appareil ne convient pas pour alimenter une douche (en mode douche).

48 | DHM

www.stiebel-eltron.com REMARQUES PARTICULIÈRES

L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3 mm.
La tension indiquée doit correspondre à la tension du secteur.
L'appareil doit être raccordé en permanence à un câblage fixe, exception DHM 3.
En cas d'endommagement ou de remplacement, le câble de raccordement électrique ne doit être remplacé que par un installateur habilité par le fabricant et par une pièce de rechange d'origine.
Fixez l'appareil comme décrit au chapitre « Installation / Montage ».
Veuillez respecter la pression maximale autorisée (voir le chapitre « Données techniques / Tableau de données »).
La résistance hydraulique spécifique du réseau de distribution d'eau doit être atteinte (voir le chapitre « Installation / Données techniques / Tableau de données »).
Vidangez l'appareil comme indiqué au chapitre « Installation / Maintenance / Vidange de l'appareil ».

www.stiebel-eltron.com DHM | 49 50 | DHM www.stiebel-eltron.com

UTILISATION

Remarques générales

UTILISATION

1. Remarques générales

Le chapitre « Utilisation » s'adresse aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Veuillez lire attentivement cette notice avant utilisation et conservez-la soigneusement.

Remettez cette notice au nouvel utilisateur le cas échéant.

1.1 Consignes de sécurité

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques éventuellement encourus en cas de non-respect de la consigne de sécurité. ▶ Sont indiquées ici les mesures permettant de pallier le danger.

1.1.2 Symboles, nature du danger

Symbole	Nature du danger
	Blessure
	Électrocution
	Brûlure
(brûlure, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSEMENT	Signification
DANGER	Caractérise des remarques dont le non-respect entraîne de graves lésions, voire la mort.
AVERTISSEMENT	Caractérise des remarques dont le non-respect peut entraîner de graves lésions, voire la mort.
ATTENTION	Caractérise des remarques dont le non-respect peut entraîner des lésions légères ou moyennement graves.
UTILISATION

Sécurité

1.2 Autres repérages utilisés dans cette documentation

Remarque Les remarques sont délimitées par des lignes horizontales au-dessus et en dessous du texte. Le symbole ci-contre caractérise des remarques générales. ▶ Lisez attentivement les remarques.

| Symbole | Dommages matériels

(dommages causés à l'appareil, dommages indirects et pollution de l'environnement) | | --- | --- | | | Recyclage de l'appareil |

▶ Ce symbole signale une action à entreprendre. Les actions nécessaires sont décrites pas à pas.

1.3 Unités de mesure

Remarque Sauf indication contraire, l'unité de mesure utilisée est le millimètre.

2. Sécurité

2.1 Utilisation conforme

L'appareil est destiné à une utilisation domestique. Il peut être utilisé sans risques par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, p. ex. dans de petites entreprises, à condition que son utilisation soit identique.

Cet appareil sert à chauffer de l'eau sanitaire ou à élever la température d'une eau préchauffée. Il est destiné à un lave-main.

Tout autre emploi est considéré comme non-conforme. Une utilisation conforme de l'appareil implique le respect de cette notice et de celles relatives aux accessoires utilisés.

2.2 Consignes de sécurité générales

DANGER Brûlure La température de la robinetterie peut dépasser 50 °C en service. Il y a risque de brûlure lorsque la température d'écoulement de l'eau est supérieure à 43 °C.

www.stiebel-eltron.com

DHM | 51 52 | DHM www.stiebel-eltron.com

UTILISATION

Description de l'appareil

AVERTISSEMENT Blessure L'appareil peut être utilisé par des enfants de 3 ans et plus ainsi que par des personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience lorsqu'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation en toute sécurité de l'appareil et qu'ils ont compris les dangers encourus. Ne laissez pas des enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne doivent être effectués par des enfants sans surveillance.

DANGER Risque d'électrocution Faites remplacer immédiatement tout câble de raccordement électrique endommagé ou défectueux par un installateur. Cette précaution écarte tout risque potentiel.

Dommages matériels Protégez l'appareil et la robinetterie du gel.

Dommages matériels Utilisez uniquement le régulateur de jet spécial fourni. Prévenez la formation du tartre sur les becs de robinetteries (voir le chapitre « Nettoyage, entretien et maintenance »).

2.3 Label de conformité

Voir la plaque signalétique sur l'appareil.

3. Description de l'appareil

Le mini chauffe-eau instantané à gestion hydraulique chauffe l'eau directement au niveau du point de soutirage. Lors de l'ouverture de la robinetterie, la puissance de chauffe s'active automatiquement. Grâce aux conduites courtes, les pertes d'énergie et d'eau sont réduites.

La capacité en eau chaude sanitaire dépend de la température d'eau froide, de la puissance chauffage et du débit.

Le système de chauffe à fil nu convient à l'eau calcaire et non calcaire. Le système de chauffe est très résistant à l'entartrage. Le système de chauffe assure la fourniture rapide et efficace en eau au niveau du lave-main.

Installez le régulateur de jet spécial fourni pour obtenir un jet d'eau optimal.

4. Réglages

Dès que vous ouvrez le robinet d'eau chaude de la robinetterie ou que le capteur actionne une robinetterie à capteur, le système de chauffe de l'appareil est automatiquement activé. L'eau est chauffée. Vous pouvez modifier la température de l'eau avec la robinetterie : www.stiebel-eltron.com DHM | 53

UTILISATION

Nettoyage, entretien et maintenance

Pour le débit d'enclenchement, voir le chapitre « Données techniques / Tableau de données / Marche ».

Augmentation de la température

▶ Réduisez le débit de passage au niveau de la robinetterie.

Diminution de la température

▶ Ouvrez plus la robinetterie ou ajoutez plus d'eau froide.

Après coupure d'eau

Voir chapitre « Mise en service / Remise en marche ».

5. Nettoyage, entretien et maintenance

▶ N'utilisez ni produit de nettoyage abrasif ni solvant. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil.

▶ Contrôlez régulièrement les robinetteries. Vous pouvez éliminer le tartre à la sortie des robinetteries avec les produits de détartrage du commerce.

▶ Faites contrôler régulièrement la sécurité électrique de l'appareil par un installateur.

▶ Détartrez ou remplacez régulièrement le régulateur de jet spécial de la robinetterie (voir chapitre « Description de l'appareil / Accessoires »).

6. Aide au dépannage

Problème	Cause	Solution
L'appareil ne démarre pas bien que le robinet d'eau chaude soit entièrement ouvert.	L'appareil n'est pas sous tension.	Contrôlez le disjoncteur du tableau de répartition de la maison.
	Le régulateur de jet de la robinetterie est entartré ou encrassé.	Procédez au nettoyage et/ou au détartrage du régulateur de jet ou remplacez le régulateur de jet spécial.
	L'eau est coupée.	Purgez l'appareil et la conduite d'arrivée d'eau froide (voir le chapitre « Réglages »).

Appelez un installateur si vous ne réussissez pas à éliminer la cause du problème. Communiquez-lui le numéro indiqué sur la plaque signalétique pour qu'il puisse vous aider plus rapidement et plus efficacement (000000-0000-000000).

DHM . . Nr.: 000000-0000-000000 54 | DHM www.stiebel-eltron.com

INSTALLATION

Sécurité

INSTALLATION

7. Sécurité

L'installation, la mise en service, la maintenance et les réparations de cet équipement ne doivent être effectuées que par un installateur qualifié.

7.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si les accessoires et pièces de rechange d'origine sont utilisés.

> Dommages matériels > Tenez compte de la température d'arrivée d'eau maximale admissible. L'appareil peut subir des détériorations par température trop élevée. Vous pouvez limiter la température d'arrivée d'eau maximale en installant une robinetterie thermostatique centrale (voir chapitre « Description de l'appareil / Accessoires »).

7.2 Prescriptions, normes et directives

> Remarque > Respectez la législation et les prescriptions nationales et locales en vigueur.

La résistance électrique spécifique de l'eau ne doit pas être inférieure à celle indiquée sur la plaque signalétique. En présence d'un réseau d'eau interconnecté, vous devez tenir compte de la résistance électrique la plus faible de l'eau (voir chapitre « Données techniques / Tableau de données »). Votre société distributrice est en mesure de délivrer les informations relatives à la résistance électrique spécifique ou à la conductivité électrique de l'eau.

7.3 Unités de mesure

> Remarque > Sauf indication contraire, l'unité de mesure utilisée est le millimètre. INSTALLATION

Description de l'appareil

8. Description de l'appareil

8.1 Fournitures

Sont fournis avec l'appareil :

Filtre dans l'arrivée d'eau froide
Régulateur de jet spécial
Flexible de raccordement 3/8, 500 mm de long, avec joints d'étanchéité*
Pièce en T 3/8*

*pour le raccordement comme appareil sous pression

8.2 Accessoires

Régulateur de jet spécial

pour DHM 3 et DHM 4
pour DHM 6 et DHM 7

Remarque Installez le régulateur de jet spécial sur la robinetterie pour obtenir un jet d'eau optimal.

Robinetterie sous pression

WSH 10 | WSH 20 Robinetterie à capteur pour lavabo

Robinetteries à écoulement libre

WSN 10 | WSN 20 Robinetterie à capteur pour lavabo
MAZ Robinetterie à deux poignées pour lavabo
MAE Robinetterie monocommande pour lavabo

ZTA 3/4 - Robinetterie thermostatique centralisée

Robinetterie thermostatique utilisée comme mitigeur centralisé, par exemple utilisable entre un chauffe-eau instantané et une installation solaire.

9. Travaux préparatoires

▶ Rincez soigneusement la conduite d'eau.

Installation hydraulique

Une soupape de sécurité est superflue.

Robinetterie

▶ Utilisez des robinetteries appropriées (voir le chapitre « Description de l'appareil / Accessoires »).

www.stiebel-eltron.com

DHM | 55 INSTALLATION

Installation

10. Installation

10.1 Lieu d'implantation

Montez l'appareil dans un local à l'abri du gel à proximité du point de soutirage.

Veillez à l'accessibilité des vis latérales qui maintiennent le capot.

L'appareil est uniquement destiné à un montage sous évier (rac-cords hydrauliques en haut).

⚠️ DANGER Risque d'électrocution L'indice de protection IP25 s'applique uniquement lorsque la paroi arrière est montée.

▶ Montez toujours la paroi arrière.

10.2 Variantes de montage

Montage sous évier, sous pression, avec robinetterie sous pression

26_02_05_0093

56 | DHM

www.stiebel-eltron.com INSTALLATION

Installation

Montage sous évier, à écoulement libre, avec robinetterie à écoulement libre

10.2.1 Montage de l'appareil

▶ Montez l'appareil au mur.

▶ Desserrez les vis de fixation du capot sur deux tours. ▶ Déverrouillez le bouchon à déclic à l'aide d'un tournevis. ▶ Retirez le capot avec le système de chauffe par un mouvement vers l'avant.

www.stiebel-eltron.com

DHM | 57 58 | DHM www.stiebel-eltron.com

INSTALLATION

Installation

▶ À l'aide d'une pince, rompez l'ouverture de passage pour le câble de raccordement électrique dans le capot. Le cas échéant, rectifiez le contour à l'aide d'une lime.

▶ Utilisez la paroi arrière comme gabarit de perçage. ▶ Fixez la paroi arrière au mur à l'aide de chevilles et de vis appropriées.

26_02_05_0085

▶ Placez le câble de raccordement électrique dans l'ouverture de passage de la paroi arrière. ▶ Accrochez le capot au système de chauffe par le bas. ▶ Enclenchez le système de chauffe dans le bouchon à déclic. ▶ Fixez le capot aux vis de fixation du capot. INSTALLATION Installation

10.2.2 Montage de la robinetterie

⚠️ Dommages matériels Lors du montage de tous les raccords, utilisez une clé d'ouverture 14 pour exercer une force de maintien sur l'appareil.

Raccordement sous pression

Montez le flexible de raccordement fourni 3/8 et la pièce en T 3/8.
Montez la robinetterie. Observez les instructions d'utilisation et d'installation de la robinetterie.

Raccordement à écoulement libre

Montez la robinetterie. Observez les instructions d'utilisation et d'installation de la robinetterie.

10.3 Réalisation du branchement électrique

⚠️ DANGER Risque d'électrocution Exécutez tous les travaux de raccordement et d'installation électriques conformément aux prescriptions.

⚠️ DANGER Risque d'électrocution Veillez à ce que l'appareil soit raccordé au conducteur de mise à la terre. L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3 mm.

⚠️ DANGER Risque d'électrocution Les appareils sont équipés d'origine d'un câble de raccordement (DHM 3 avec fiche). Il est possible de réaliser un raccordement à un câble électrique fixe si ce dernier présente au minimum une section équivalente au raccordement en série. La section de câble maximale possible est 3 x 6 mm².

⚠️ Dommages matériels En cas de raccordement à une prise électrique à contact protégé (pour un câble de raccordement électrique avec fiche), veillez à ce que cette prise électrique soit facilement accessible, une fois l'appareil installé.

www.stiebel-eltron.com DHM | 59 INSTALLATION

Mise en service

! Dommages matériels Respectez les indications de la plaque signalétique. La tension indiquée doit correspondre à la tension du secteur.

▶ Raccordez le câble de raccordement électrique conformément au schéma électrique (voir chapitre « Données techniques / Schéma électrique »).

11. Mise en service

11.1 Première mise en service

26.02.05.0087

▶ Remplissez l'appareil par plusieurs soutirages sur la robinetterie jusqu'à ce que la tuyauterie et l'appareil ne contiennent plus d'air. ▶ Effectuez un contrôle d'étanchéité. ▶ Enfichez la fiche du câble de raccordement électrique dans la prise électrique à contact protégé (si présente) ou enclenchez le disjoncteur. ▶ Contrôlez le fonctionnement de l'appareil.

11.2 Remise de l'appareil au client

▶ Expliquez les différentes fonctions à l'utilisateur puis familiarisez-le avec l'emploi de l'appareil. ▶ Indiquez à l'utilisateur les risques encourus, notamment les risques de brûlure. ▶ Remettez-lui cette notice.

11.3 Remise en marche

! Dommages matériels Après une coupure d'eau, vous devez remettre l'appareil en marche en procédant comme suit pour ne pas détruire le système de chauffe à fil nu.

▶ Mettez l'appareil hors tension. Pour ce faire, retirez la fiche du câble de raccordement électrique (si présent) ou coupez le disjoncteur. ▶ Voir le chapitre « Première mise en service ».

12. Mise hors service

▶ Déconnectez l'appareil de la tension secteur au niveau du disjoncteur de l'installation domestique, ou débranchez la fiche du câble de raccordement électrique. ▶ Vidangez l'appareil (voir le chapitre « Maintenance »).

DHM

www.stiebel-eltron.com INSTALLATION

Aide au dépannage

13. Aide au dépannage

Problème	Cause	Solution
L'appareil ne démarre pas bien que le robinet d'eau chaude soit entièrement ouvert.	Le régulateur de jet de la robinetterie est entartré ou encrassé.	Procédez au nettoyage et/ou au détartrage du régulateur de jet ou remplacez le régulateur de jet spécial.
	Le filtre de la conduite d'eau froide est bouché.	Nettoyez le filtre après avoir coupé la conduite d'arrivée d'eau froide.
	Le système de chauffe est défectueux.	Mesurez la résistance du système de chauffe. Le cas échéant, remplacez l'appareil.
	Le pressostat de sécurité s'est déclenché.	Supprimez l'origine de l'erreur. Mettez l'appareil hors tension, et purgez la conduite d'eau. Activez le pressostat de sécurité.

Activation du pressostat de sécurité

1 Pressostat de sécurité à 1 broche DHM 4 / DHM 6 2 Pressostat de sécurité à 2 broches DHM 3 / DHM 7

www.stiebel-eltron.com

DHM | 61 INSTALLATION

Maintenance

14. Maintenance

⚠️ DANGER Risque d'électrocution Déconnectez tous les pôles d'alimentation secteur de l'appareil avant toute intervention.

14.1 Vidange de l'appareil

⚠️ DANGER Brûlure L'eau sortant lors de la vidange peut être très chaude.

Si vous devez vider l'appareil pour les travaux de maintenance ou en vue de protéger l'ensemble de l'installation en cas de risque de gel, procédez comme suit :

Fermez la vanne d'arrêt de la conduite d'amenée d'eau froide.
Ouvrez le robinet de soutirage.
Déconnectez les raccordements hydrauliques de l'appareil.

14.2 Nettoyage du filtre

Vous pouvez nettoyer le filtre intégré une fois que la conduite de raccordement d'eau froide aura été démontée.

26_02_05_0065_

14.3 Contrôles selon VDE 0701/0702

Contrôle de la mise à la terre

▶ Contrôlez le conducteur de terre (en Allemagne p. ex. DGUV A3) au contact du conducteur de terre sur la ligne électrique et au manchon de raccordement de l'appareil.

Résistance d'isolement

▶ Si un appareil d'une puissance de chauffe nominale > 3,5 kW ne peut pas atteindre la résistance d'isolement de 300 kΩ, nous recommandons de vérifier les propriétés d'isolement de cet appareil par une mesure du différentiel courant de terre / courant de fuite selon VDE 0701/0702 (fig. C.3b).

DHM

www.stiebel-eltron.com INSTALLATION

Données techniques

14.4 Remplacement du câble de raccordement électrique de DHM 6

► Sur le DHM 6, vous devez utiliser un câble de raccordement électrique de 4 mm² pour effectuer un remplacement.

15. Données techniques

15.1 Cotes et raccordements

		DHM
b02	Passage des câbles électriques I
b03	Passage des câbles électriques II
c01	Eau froide arrivée	Filetage mâle G 3/8 A
c06	ECS sortie	Filetage mâle G 3/8 A

15.2 Schéma électrique

15.2.1 DHM 3

1/N/PE ~ 200-240 V

1 Pressostat de sécurité 2 Pressostat différentiel dégivrage

www.stiebel-eltron.com

DHM | 63 INSTALLATION

Données techniques

15.2.2 DHM 4 | DHM 6

1/N/PE ~ 200-240 V

1 Pressostat de sécurité 2 Pressostat différentiel dégivrage

! Dommages matériels ▶ Pour un raccordement fixe, raccordez le câble de raccordement électrique selon la désignation des bornes.

15.2.3 DHM 7

2/PE ~ 380-415 V

1 Pressostat de sécurité 2 Pressostat différentiel dégivrage

64 | DHM

www.stiebel-eltron.com INSTALLATION

Données techniques

15.3 Augmentation de la température

Avec une tension de 230 V/400 V, on obtient les augmentations de température suivantes de l'eau :

X Débit volumétrique en l/min Y Augmentation de temp. en K

1 3,5 kW - 230 V 2 4,4 kW - 230 V 3 5,7 kW - 230 V 4 6,5 kW - 400 V

Exemple DHM 3 avec 3,5 kW

Débit volumique	l/min	2,0
Augmentation de la température	K	25
Température d'amenée d'eau froide	°C	12
Température maximale de sortie	°C	37

15.4 Plages d'utilisation

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit, siehe «Datentabelle».

Indication normée à 15 °C			20 °C			25 °C
Résistance Consistance ductivité σ ≤ spéc.	Résistance Consistance ductivité σ ≤ spéc.		Résistance Consistance ductivité σ ≤ spéc.		Résistance Consistance ductivité σ ≤ spéc.		Résistance Consistance ductivité σ ≤ spéc.
ρ ≥			ρ ≥			ρ ≥
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

www.stiebel-eltron.com

DHM INSTALLATION

Données techniques

15.5 Indications relatives à la consommation énergétique

Fiche produit : Chauffe-eau conventionnels selon règlement (UE) n° 812/2013 | 814/2013

	DHM 3	DHM 4	DHM 6	DHM 7
	220813	220814	185473	232789
Fabricant	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Profil de soutirage	XXS	XXS	XXS	XS
Classe d'efficacité énergétique	A	A	A	A
Efficacité énergétique pour le chauffage de l'eau par conditions climatiques moyennes	% 39	38	38	40
Consommation annuelle d'électricité	kWh 477	478	478	465
Niveau de puissance acoustique	dB(A) 15	15	15	15
Indication spécifique pour la mesure de l'efficacité	aucun	aucun	aucun	aucun
Consommation journalière d'électricité	kWh 2,200	2,200	2,200	2,130

15.6 Tableau des données

		DHM 3				DHM 4				DHM 6				DHM 7
		220813				220814				185473				232789
Données électriques
Tension nominale	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Puissance nominale	kW	2,7	3,2	3,53	3,8	3,3	4,0	4,4	4,8	4,3	5,2	5,7	6,2	5,9	6,5
Courant nominal	A	13,3	14,5	15,2	15,8	16,7	18,2	19,1	20	21,6	23,6	24,7	25,8	15,5	16,3
Protection électrique	A				16				20	25	25	25	32	16	20
Fréquence	Hz			50/60				50/60				50/60	50/60	50/60	50
Phases				1/N/PE				1/N/PE				1/N/PE			2/PE
Résistance spécifique ρ15 ≥	Ω cm			1100				1100				1100			1100
Conductivité spécifique σ15 ≤	μS/cm			909				909				909			909

DHM

www.stiebel-eltron.com

INSTALLATION

Données techniques

	DHM 3	DHM 4	DHM 6	DHM 7
Impédance réseau maxi. sous 50 Hz	Ω	0,434	0,394	0,377
Raccordements
Raccord hydraulique	G 3/8 A	G 3/8 A	G 3/8 A	G 3/8 A
Limites d'utilisation
Pression maxi. admissible	MPa	1	1	1
Valeurs
Température d'arrivée max. admissible	°C	35	35	35
Marche	l/min	> 1,6	> 2,0	> 2,6
Pertes de charge avec débit volumique	MPa	0,05	0,06	0,08
Débit volumique pour pertes de charge	l/min	1,6	2,0	2,6
Limitation du débit à	l/min	2,2	2,8	4,3
Production d'eau chaude	l/min	2,0	2,5	3,2
Δθ pour production d'eau chaude	K	25	25	25
Données hydrauliques
Capacité nominale	l	0,1	0,1	0,1
Versions
Type de montage sous évier		X	X	X
Construction à écoulement libre		X	X	X
Construction sous pression		X	X	X
Classe de protection		1	1	1
Bloc isolant		plastique	plastique	plastique
Générateur de chaleur système de chauffage		fil nu	fil nu	fil nu
Cache et panneau arrière		plastique	plastique	plastique
Couleur		blanc	blanc	blanc
Indice de protection (IP)		IP25	IP25	IP25
Dimensions
Hauteur	mm	143	143	143
Largeur	mm	190	190	190
Profondeur	mm	82	82	82

www.stiebel-eltron.com

DHM | 67 68 | DHM www.stiebel-eltron.com

INSTALLATION | GARANTIE | ENVIRONNEMENT ET RECYCLAGE

Données techniques

		DHM 3	DHM 4	DHM 6	DHM 7
Longueur du câble de raccordement	mm	700	700	700	700
Poids
Poids	kg	1,4	1,4	1,4	1,4

Remarque L'appareil est conforme à la norme IEC 61000-3-12.

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux appareils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourra cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par ailleurs.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'éventuelles garanties accordées par l'importateur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la réglementation nationale. Table des matières | BIJZONDERE INFO

BIJZONDERE INFO

BEDIENING

Algemene aanwijzingen 71
Veiligheid 72
Toestelbeschrijving 73
Instellingen 74
Reiniging, verzorging en onderhoud 74
Problemen verhelpen 74

INSTALLATIE

Veiligheid 75
Toestelbeschrijving 76
Voorbereidingen 76
Montage 77
Ingebruikname 81
Buitendienststelling 81
Storingen verhelpen 82
Onderhoud 82
Technische gegevens 84

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

Het toestel kan door kinderen vanaf 3 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.
De temperatuur van de kraan kan bij gebruik hoger worden dan 50 °C. Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.
Het toestel is niet geschikt voor de voorziening van een douche (douchewerking).

www.stiebel-eltron.com

DHM | 69

BIJZONDERE INFO

Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.
De aangegeven spanning moet overeenkomen met de netspanning.
Het toestel moet permanent op een vaste bedrading aangesloten worden, uitzondering DHM 3.
De elektriciteitskabel mag bij beschadiging of vervanging alleen worden vervangen door het originele onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is.
Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage".
Neem de maximaal toegelaten druk in acht (zie het hoofdstuk „Technische gegevens/gegevenstabel).
De specifieke waterweerstand van het watervoorzieningsnetwerk mag niet onderschreden worden (zie hoofdstuk „Installatie/Technische gegevens/Gegevenstabel“).
Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".

70 | DHM

www.stiebel-eltron.com BEDIENING

Algemene aanwijzingen

BEDIENING

1. Algemene aanwijzingen

Het hoofdstuk "Bediening" is bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

> Info > Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats. > Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

> TREFWOORD Soort gevaar > Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzing wordt genegeerd. > ▶ Hier staan maatregelen om het gevaar af te wenden.

1.1.2 Symbolen, soort gevaar

Symbool	Soort gevaar
	Letsel
	Elektrische schok
	Verbranding
(Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD	Betekenis
GEVAAR	Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
WAARSCHUWING	Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
VOORZICHTIG	Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.

www.stiebel-eltron.com

DHM | 71 BEDIENING

Veiligheid

1.2 Andere aandachtspunten in deze documentatie

Info Aanwijzingen worden door horizontale lijnen boven en onder de tekst begrensd. Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat. ▶ Lees de aanwijzingsteksten grondig door.

Symbool
!	Materiële schade
(toestel-, gevolg-, milieuschade)
	Het toestel afdanken

▶ Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info Tenzij anders wordt vermeld, wordt de maateenheid in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Het toestel is bestemd voor het opwarmen van drinkwater. Het toestel is bedoeld voor een handwastafel.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

2.2 Algemene veiligheidsaanwijzingen

GEVAAR voor verschroeiing De temperatuur van de kraan kan bij gebruik hoger worden dan 50 °C. Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

DHM

www.stiebel-eltron.com BEDIENING

Toestelbeschrijving

! WAARSCHUWING letsel ! Het toestel kan door kinderen vanaf 3 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

! GEVAAR Elektrische schok ! Een beschadigde elektrische aansluitkabel moet door een vakman worden vervangen. Daardoor worden mogelijke risico's uitgesloten.

! Materiële schade ! Bescherm het toestel en de kraan tegen vorst.

! Materiële schade ! Gebruik alleen de meegeleverde speciale straalregelaar. Voorkom kalkaanslag aan de kraanuitlopen (zie het hoofdstuk "Reiniging, verzorging en onderhoud").

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

De hydraulisch gestuurde mini-doorstromer verwarmt het water direct bij het tappunt. Bij het openen van de kraan wordt het verwarmingsvermogen automatisch ingeschakeld. Door het korte leidingtraject ontstaan slechts geringe energie- en waterverliezen.

Het warmwatervermogen is afhankelijk van de koudwaterinlooptemperatuur, het verwarmingsvermogen en het doorstroomvolume.

Het blankdraadelement is geschikt voor kalkarm en kalkhoudend water. Het verwarmingssysteem is in grote mate ongevoelig voor verkalking. Het verwarmingssysteem zorgt voor een snelle en efficiënte warmwateraanbieding aan de handwastafel.

De inbouw van de meegeleverde speciale straalregelaar resulteert in een optimale waterstraal.

www.stiebel-eltron.com

DHM | 73 BEDIENING

Instellingen

4. Instellingen

Zodra u de warmwaterkraan opendraait of de sensor van een sensorkraan activeert, wordt automatisch het verwarmingssysteem van het toestel ingeschakeld. Het water wordt verwarmd. U kunt de temperatuur van het water met de kraan instellen:

Zie voor de tapdrempel het hoofdstuk "Technische gegevens/gegevenstabel".

Temperatuur verhogen

▶ Smoor het doorstroomvolume bij de kraan.

Temperatuur verlagen

▶ Draai de kraan verder open of meng meer koud water bij.

Na onderbreking van de watertoevoer

Zie het hoofdstuk "Ingebruikname/opnieuw in gebruik nemen".

5. Reiniging, verzorging en onderhoud

▶ Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

▶ Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.

▶ Laat de elektrische veiligheid van het toestel periodiek controleren door een installateur.

▶ Ontkalk of vervang de speciale straalregelaar van de kraan regelmatig (zie het hoofdstuk "Toestelbeschrijving/accessoires").

6. Problemen verhelpen

Probleem	Oorzaak	Oplossing
Het toestel schakelt niet in hoewel de warmwaterkraan volledig open staat.	Het toestel heeft geen spanning.	Controleer de zekering van de huisinstallatie.
	De straalregelaar in de kraan is vuil of verkalkt.	Reinig en/of ontkalk de straalregelaar of vervang de speciale straalregelaar.
	De watervoorziening is onderbroken.	Ontlucht het toestel en de koudwatertoevoerleiding (zie het hoofdstuk "Instellingen").

Waarschuw de installateur als u de oorzaak zelf niet kunt verhelpen. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-000000).

DHM . . Nr.: 000000-0000-000000

DHM

www.stiebel-eltron.com INSTALLATIE

Veiligheid

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

> ! Materiële schade > Houd rekening met de max. toegelaten aanvoertemperatuur. Bij hogere temperaturen kan het toestel beschadigd raken. Met een centrale thermostaatkraan (zie het hoofdstuk "Toestelbeschrijving/accessoires") kunt u de aanvoertemperatuur begrenzen.

7.2 Voorschriften, normen en bepalingen

> ! Info > Neem alle nationale en regionale voorschriften en bepalingen in acht.

De specifieke elektrische weerstand van het water mag niet lager zijn dan de waarde die aangegeven is op het typeplaatje. Bij een water-koppelnet moet rekening worden gehouden met de laagste elektrische weerstand van het water (zie het hoofdstuk „Technische gegevens/gegevenstabel“). De specifieke elektrische weerstand of het elektrisch geleidend vermogen van het water kunt u opvragen bij uw watermaatschappij.

7.3 Maateenheden

> ! Info > Tenzij anders wordt vermeld, wordt de maateenheid in millimeter aangegeven.

www.stiebel-eltron.com

DHM | 75 76 | DHM www.stiebel-eltron.com

INSTALLATIE

Toestelbeschrijving

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel wordt het volgende geleverd:

Zeef in de koudwatertoevoer
Speciale straalregelaar
Aansluitslang 3/8, 500 mm lang, met dichtingen*
T-stuk 3/8*

voor de aansluiting als drukvast toestel

8.2 Toebehoren

Speciale straalregelaar

voor DHM 3 en DHM 4
voor DHM 6 en DHM 7

> Info > De inbouw van de meegeleverde speciale straalregelaar in de kraan resulteert in een optimale waterstraal.

Drukvaste kraan

WSH 10 | WSH 20 Sensorarmatuur voor de wastafel

Drukloze kranen

WSN 10 | WSN 20 Sensorarmatuur voor de wastafel
MAZ Tweegreeps wastafelkraan
MAE Eengreeps wastafelkraan

ZTA 3/4 - centrale thermostaatkraan

Thermostaatkraan voor centrale voormenging, bijvoorbeeld bij toepassing van een doorstromer met een zonne-installatie.

9. Voorbereidingen

▶ Spoel de waterleiding grondig door.

Waterinstallatie

Een veiligheidsventiel is niet noodzakelijk.

Kranen

▶ Gebruik geschikte kranen (zie hoofdstuk „Toestelbeschrijving/toebehoren“). INSTALLATIE

Montage

10. Montage

10.1 Montageplaats

Monteer het toestel in een vorstvrije ruimte in de nabijheid van het aftappunt.

Zorg ervoor dat de bevestigingsschroeven aan de zijkant van de kappen bereikbaar blijven.

Het toestel is alleen geschikt voor onderbouwmontage (wateraansluitingen aan de bovenkant).

> GEVAAR Elektrische schok > De beschermingsgraad IP25 is enkel gewaarborgd als de achterwand van het toestel is gemonteerd.

▶ Monteer altijd de achterwand van het toestel.

10.2 Montagealternatieven

Ondermontage, drukvast, met drukvaste kraan

www.stiebel-eltron.com

DHM | 77 INSTALLATIE

Montage

Ondermontage, drukloos, met drukloze kraan

10.2.1 Montage van het toestel ▶ Monteer het toestel aan de muur. Info De muur moet voldoende draagvermogen hebben.

Draai de bevestigingsschroeven van de kappen twee slagen los.
Ontgrendel de knipsluiting met een schroevendraaier.
Verwijder de toestelkap met het verwarmingssysteem naar voren.

DHM

www.stiebel-eltron.com INSTALLATIE

Montage

Breek de doorvoeropening in de toestelkap voor de elektrische aansluitkabel uit met een tang. Werk de rand zo nodig bij met een vijl.

Gebruik de achterwand van het toestel als boorsjabloon.
Monteer de achterwand met geschikte pluggen en schroeven op de muur.

Leid de elektrische aansluitkabel door de doorvoeropening in de achterwand.
Haak de toestelkap met het verwarmingssysteem onder in.
Klik het verwarmingssysteem in de knipsluiting.
Zet de toestelkap vast met de bevestigingsschroeven.

www.stiebel-eltron.com

DHM | 79 80 | DHM www.stiebel-eltron.com

INSTALLATIE

Montage

10.2.2 Montage van de kraan

! Materiële schade Bij het vastzetten van de aansluitingen dient u deze bij het toestel tegen te houden met een sleutel SW 14.

Drukvaste aansluiting

Monteer de meegeleverde aansluitslang 3/8 en het T-stuk 3/8.
Monteer de kraan. Neem de instructies in de Bedienings- en installatiehandleiding van de kraan in acht.

Drukloze aansluiting

Monteer de kraan. Neem de instructies in de Bedienings- en installatiehandleiding van de kraan in acht.

10.3 Elektriciteit aansluiten

! GEVAAR Elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

! GEVAAR Elektrische schok Zorg ervoor dat het toestel is aangesloten op de aardleiding. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.

! GEVAAR Elektrische schok De toestellen zijn bij levering uitgerust met een elektrische aansluitkabel (DHM 3 met stekker). Een aansluiting op een vaste elektrische leiding is mogelijk, als die minstens dezelfde diameter heeft als de standaardaansluitkabel. De maximale kabeldoorsnede bedraagt 3 x 6 mm².

! Materiële schade Zorg er bij aansluiting op een geaard stopcontact (bij toepassing van een elektrische aansluitkabel met stekker) voor dat het geaarde stopcontact na installatie van het toestel vrij toegankelijk is. www.stiebel-eltron.com DHM | 81

INSTALLATIE Ingebruikname

! Materiële schade Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning.

Sluit de elektrische aansluitkabel conform het elektriciteitschakelschema aan (zie het hoofdstuk „Technische gegevens / elektriciteitsschakelschema").

11. Ingebruikname

11.1 Eerste ingebruikname

26_02_05_0087

Vul het toestel en tap meerdere keren water af via de kraan tot het leidingnet en het toestel luchtvrij zijn.
Voer een dichtheidscontrole uit.
Steek de stekker van de elektrische aansluitkabel, als die is toegepast, in het geaarde stopcontact of schakel de zekering in.
Controleer de werkmodus van het toestel.

11.2 Overdracht van het toestel

Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan.
Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden.
Overhandig deze handleiding.

11.3 Opnieuw in gebruik nemen

! Materiële schade Neem het toestel met de volgende stappen weer in gebruik als de watervoorziening onderbroken is geweest, zodat het blankdraadelement niet kapot gaat.

Schakel het toestel spanningsvrij. Trek de stekker van de elektrische aansluitkabel, als die is toegepast, uit het geaarde stopcontact of schakel de zekering uit.
Zie hoofdstuk „Eerste ingebruikname".

12. Buitendienststelling

Koppel het toestel met de zekering los van de huisinstallatie of trek de stekker van de elektrische aansluitkabel uit het stopcontact.
Tap het toestel af (zie het hoofdstuk „Onderhoud"). INSTALLATIE

Storingen verhelpen

13. Storingen verhelpen

Probleem	Oorzaak	Oplossing
Het toestel schakelt niet in hoewel de warmwaterkraan volledig open staat.	De straalregelaar in de kraan is vuil of verkalkt.	Reinig en/of ontkalk de straalregelaar of vervang de speciale straalregelaar.
	De zeef in de koudwaterleiding is verstopt.	Reinig de zeef nadat u de koudwateraanvoerleiding hebt afgesloten.
	Het verwarmingssysteem is defect.	Meet de weerstand van het verwarmingssysteem en vervang zo nodig het toestel.
	De veiligheidstemperatuurbegrenzer is geactiveerd.	Los de oorzaak van de storing op. Maak het toestel spanningsvrij en ontlast de waterleiding. Activeer de veiligheidsdrukbegrenzer.

De veiligheidsdrukbegrenzer activeren

1 1-polige veiligheidsdrukbegrenzer DHM 4 / DHM 6 2 2-polige veiligheidsdrukbegrenzer DHM 3 / DHM 7

14. Onderhoud

GEVAAR Elektrische schok Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

DHM

www.stiebel-eltron.com INSTALLATIE

Onderhoud

14.1 Het toestel aftappen

GEVAAR voor verschroeiing Tijdens het aftappen kan er heet water uit het toestel lopen.

Ga als volgt te werk als het toestel voor onderhoudswerkzaamheden of als bescherming tegen vorst van de volledige installatie afgetapt moet worden:

Sluit de afsluitklep in de koudwateraanvoerleiding.
Open het aftapventiel.
Maak de wateraansluitingen van het toestel los.

14.2 Zeef reinigen

U kunt de ingebouwde zeef reinigen nadat de koudwateraansluiting is losgekoppeld.

14.3 Controles volgens VDE 0701/0702

Controle van de aardleiding

Controleer de aardleiding (in Duitsland bijv. DGUV A3) op het aardleidingscontact van de elektrische aansluitkabel en bij de aansluitstomp van het toestel.

Isolatieweerstand

Als een toestel met een nominaal verwarmingsvermogen van > 3,5 kW de isolatieweerstand van 300 kΩ niet bereikt, adviseren we de isolatie-eigenschappen van dit toestel door middel van een verschilstroommeting van de aardleidings-troom / lekstroom volgens VDE 0701/0702 (afbeelding C.3b) uit te voeren.

14.4 Opslag van het toestel

Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat bevriezen kan en daardoor schade veroorzaken kan.

14.5 De elektrische aansluitkabel bij de DHM 6 vervangen

Bij de DHM 6 moet bij vervanging een elektrische aansluitkabel met een diameter van 4 mm² worden gebruikt.

www.stiebel-eltron.com

DHM | 83 INSTALLATIE

Technische gegevens

15. Technische gegevens

15.1 Afmetingen en aansluitingen

			DHM
b02	Doorvoer elektr.kabels I
b03	Doorvoer elektr.kabels II
c01	Koudwatertoevoer	Buitendraad	G 3/8 A
c06	Warmwateruitloop	Buitendraad	G 3/8 A

15.2 Elektriciteitsschema

15.2.1 DHM 3

1/N/PE ~ 200-240 V

1 Veiligheidsdrukbegrenzer 2 Drukschakelaar

DHM

www.stiebel-eltron.com INSTALLATIE

Technische gegevens

15.2.2 DHM 4 en DHM 6 1/N/PE ~ 200-240 V

1 Veiligheidsdrukbegrenzer 2 Drukschakelaar

! 1 Veiligheidsdrukbegrenzer 2 Drukschakelaar

15.2.3 DHM 7 2/PE ~ 380-415 V

1 Veiligheidsdrukbegrenzer 2 Drukschakelaar

Materiële schade ▶ Bij een vaste aansluiting sluit u de elektrische aansluitkabel aan conform de beschrijving bij de klemmen.

www.stiebel-eltron.com DHM | 85 INSTALLATIE

Technische gegevens

15.3 Temperatuurverhoging

De volgende temperatuurverhogingen zijn beschikbaar bij een spanning van 230 V / 400 V:

X Debiet in l/min Y Temperatuurverhoging in K 1 3,5 kW - 230 V 2 4,4 kW - 230 V 3 5,7 kW - 230 V 4 6,5 kW - 400 V

Voorbeeld DHM 3 met 3,5 kW

Debiet	l/min	2,0
Temperatuurverhoging	K	25
Koudwater-toevoertemperatuur	°C	12
Maximaal mogelijke uitlooptemperatuur	°C	37

15.4 Toepassingsmogelijkheden

Zie de “Gegevenstabel” voor de specifieke elektrische weerstand en specifieke elektrische geleidbaarheid.

Genormeerde waarde bij 15 °C			20 °C			25 °C
Spec. weerstand ρ ≥	Spec. geleidbaarheid σ ≤		Spec. weerstand ρ ≥	Spec. geleidbaarheid σ ≤		Spec. weerstand ρ ≥	Spec. geleidbaarheid σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

DHM

www.stiebel-eltron.com INSTALLATIE

Technische gegevens

15.5 Gegevens over het energieverbruik

Productgegevensblad: Conventionele warmwaterbereider volgens verordening (EU) nr. 812/2013 | 814/2013

		DHM 3	DHM 4	DHM 6	DHM 7
		220813	220814	185473	232789
Fabrikant		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Tapprofiel		XXS	XXS	XXS	XS
Energieklasse		A	A	A	A
Energetisch rendement	%	39	38	38	40
Jaarlijks stroomverbruik	kWh	477	478	478	465
Geluidsniveau	dB(A)	15	15	15	15
Bijzondere aanwijzingen voor efficiëntiemeting		Geen	Geen	Geen	Geen
Dagelijks stroomverbruik	kWh	2,200	2,200	2,200	2,130

www.stiebel-eltron.com

DHM | 87 INSTALLATIE

Technische gegevens

15.6 Gegevenstabel

		DHM 3				DHM 4				DHM 6				DHM 7
		220813				220814				185473				232789
Elektrische gegevens
Nominale spanning	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Nominaal vermogen	kW	2,7	3,2	3,53	3,8	3,3	4,0	4,4	4,8	4,3	5,2	5,7	6,2	5,9	6,5
Nominale stroom	A	13,3	14,5	15,2	15,8	16,7	18,2	19,1	20	21,6	23,6	24,7	25,8	15,5	16,3
Beveiliging	A				16				20	25	25	25	32	16	20
Frequentie	Hz			50/60				50/60				50/60	50/60	50/60	50
Fasen				1/N/PE				1/N/PE				1/N/PE			2/PE
Specifieke weerstand p15 ≥	Ω cm			1100				1100				1100			1100
Specifieke geleiding σ15 ≤	μS/cm			909				909				909			909
Max. netimpedantie bij 50Hz	Ω								0,434	0,394	0,377	0,361
Aansluitingen
Wateraansluiting				G 3/8 A				G 3/8 A				G 3/8 A			G 3/8 A
Werkingsgebied
Max. toegelaten druk	MPa			1				1				1			1
Waarden
Max. toegelaten toevoertemperatuur	°C			35				35				35			35
Aan	l/min			>1,6				>2,0				>2,6			>2,6
Drukverlies bij volumestroom	MPa			0,05				0,06				0,08			0,08
Debiet voor drukverlies	l/min			1,6				2,0				2,6			2,6
Debietbegrenzing bij	l/min			2,2				2,8				4,3			4,3
Warmwateraanbieding	l/min			2,0				2,5				3,2			3,7
Δθ bij aanbieding	K			25				25				25			25
Hydraulische gegevens
Nominale inhoud	l			0,1				0,1				0,1			0,1

DHM

www.stiebel-eltron.com

INSTALLATIE

Technische gegevens

	DHM 3	DHM 4	DHM 6	DHM 7
Uitvoeringen
Type montage onder het aftappunt	X	X	X	X
Uitvoering open	X	X	X	X
Uitvoering gesloten	X	X	X	X
Beschermingsklasse	1	1	1	1
Isolatieblok	Kunststof	Kunststof	Kunststof	Kunststof
Verwarmingssysteem warmtegenerator	Blanke draad	Blanke draad	Blanke draad	Blanke draad
Kap en achterwand	Kunststof	Kunststof	Kunststof	Kunststof
Kleur	wit	wit	wit	wit
Beschermingsgraad (IP)	IP25	IP25	IP25	IP25
Afmetingen
Hoogte	mm	143	143	143
Breedte	mm	190	190	190
Diepte	mm	82	82	82
Lengte aansluitkabel	mm	700	700	700
Gewichten
Gewicht	kg	1,4	1,4	1,4

Info

Het toestel voldoet aan IEC 61000-3-12.

NEDERLANDS

www.stiebel-eltron.com

DHM | 89 GARANTIE | MILIEU EN RECYCLING

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

90 | DHM

www.stiebel-eltron.com Spis treści | WSKAZÓWKI SPECJALNE

WSKAZÓWKI SPECJALNE

OBSŁUGA

Wskazówki ogólne 93
Bezpieczeństwo 94
Opis urządzenia 95
Nastawy 96
Czyszczenie, pielęgnacja i konserwacja 96
Usuwanie problemów 96

INSTALACJA

Bezpieczeństwo 97
Opis urządzenia 98
Przygotowanie 98
Montaż 99
Uruchomienie 103
Wyłączenie z eksploatacji 104
Usuwanie usterek 104
Konserwacja 105
Dane techniczne 107

GWARANCJA

OCHRONA ŚRODOWISKA I RECYCLING

WSKAZÓWKI SPECJALNE

Urządzenie może być obsługiwane przez dzieci od 3 lat, a także osoby z ograniczonymi zdolnościami ruchowymi, sensorycznymi lub z ograniczoną poczytalnością albo przez osoby bez doświadczenia i wiedzy, jeśli obsługa odbywać się będzie pod nadzorem lub jeśli użytkownicy zostali pouczeni odnośnie bezpiecznego korzystania z urządzenia i zapozna-li się z ewentualnymi groźącymi niebezpieczeństwami. Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenia oraz konserwacji ze strony użytkownika nie wolno powierzać dzieciom bez nadzoru.
Podczas pracy temperatura armatury może osiągnąć wartość powyżej 50 °C. W przypadku temperatur na wylocie wyższych niż 43 °C istnieje ryzyko poparzenia.

www.stiebel-eltron.com

DHM | 91 WSKAZÓWKI SPECJALNE

Urządzenie nie jest przeznaczone do zasilania w wodę prysznicą (tryb prysznicą).
Urządzenie musi być oddzielone od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.
Podane napięcie musi być zgodne z napięciem sieciowym.
Urządzenie musi być trwale podłączone do stałego okablowania, wyjątek DHM 3.
Czynności związane z koniecznością wymiany uszkodzonego elektrycznego przewodu przyłączeniowego mogą być wykonywane wyłącznie przez specjalistę posiadającego uprawnienia wydane przez producenta, przy użyciu oryginalnej części zamiennej.
Zamocować urządzenie w sposób opisany w rozdziale „Instalacja / Montaż”.
Należy przestrzegać maksymalnego dopuszczalnego ciśnienia (patrz rozdział „Dane techniczne / Tabela danych”).
Oporność nie może zejść poniżej oporności właściwej wody z sieci wodociągowej (patrz rozdział „Instalacja / Dane techniczne / Tabela danych”).
Opróżnić urządzenie w sposób opisany w rozdziale „Instalacja/Konserwacja/Opróżnianie urządzenia”.

92 | DHM

www.stiebel-eltron.com OBSŁUGA

Wskazówki ogólne

OBSŁUGA

1. Wskazówki ogólne

Rozdział „Obsługa” przeznaczony jest dla użytkownika urządzenia i specjalisty.

Rozdział „Instalacja” przeznaczony jest dla specjalisty.

i Wskazówka

Przed przystąpieniem do obsługi urządzenia należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania.

W przypadku przekazania produktu osobom trzecim niniejszą instrukcję należy również dołączyć.

1.1 Wskazówki dotyczące bezpieczeństwa

1.1.1 Struktura wskazówek dotyczących bezpieczeństwa

HASŁO OSTRZEGAWCZE – rodzaj zagrożenia W tym miejscu są określone potencjalne skutki nieprzestrzegania wskazówki dotyczącej bezpieczeństwa. ► W tym miejscu są określone środki zapobiegające zagrożeniu.

1.1.2 Symbole i rodzaje zagrożenia

Symbol	Rodzaj zagrożenia
!	Obrażenia ciała
!	Porażenie prądem elektrycznym
!	Poparzenie
(Poparzenie)

www.stiebel-eltron.com

DHM | 93 94 | DHM www.stiebel-eltron.com

OBSŁUGA

Bezpieczeństwo

1.1.3 Hasła ostrzegawcze

HASŁO OSTRZEGAWCZE	Znaczenie
ZAGROŻENIE	Wskazówki, których nieprzestrzeganie prowadzi do ciężkich obrażeń ciała lub śmierci.
OSTRZEŻENIE	Wskazówki, których nieprzestrzeganie może prowadzić do ciężkich obrażeń ciała lub śmierci.
OSTROŻNIE	Wskazówki, których nieprzestrzeganie może prowadzić do średnich lub lekkich obrażeń ciała.

1.2 Inne oznaczenia stosowane w niniejszej dokumentacji

Wskazówka Wskazówki są ograniczone poziomymi liniami powyżej i poniżej tekstu. Ogólne wskazówki są oznaczone symbolem umieszczonym obok. ▶ Należy dokładnie zapoznać się z treścią wskazówek.

Symbol
!	Szkody materialne
(uszkodzenie urządzenia, szkody następcze, zanieczyszczenie środowiska)
	Utylizacja urządzenia

▶ Ten symbol informuje o konieczności wykonania jakiejś czynności. Wymagane czynności opisane są krok po kroku.

1.3 Jednostki miar

Wskazówka Jeśli nie określono innych jednostek, wymiary podane są w milimetrach.

2. Bezpieczeństwo

2.1 Użytkowanie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do użytku domowego. Nieprzeszkolone osoby mogą bezpiecznie z niego korzystać. Urządzenie można stosować również poza domem, np. w małych przedsiębiorstwach, pod warunkiem takiego samego użytkowania.

Urządzenie jest przeznaczone do podgrzewania wody użytkowej lub wstępnie podgrzanej. Urządzenie jest przeznaczone wyłącznie umywalka do rąk.

Inne lub wykraczające poza obowiązujące ustalenia zastosowanie traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji obsługi oraz instrukcji obsługi użytego wyposażenia dodatkowego. OBSŁUGA Opis urządzenia

2.2 Ogólne wskazówki dotyczące bezpieczeństwa

⚠️ ZAGROŻENIE poparzeniem Podczas pracy temperatura armatury może osiągnąć wartość powyżej 50 °C. W przypadku temperatur na wylocie wyższych niż 43 °C istnieje ryzyko poparzenia.

⚠️ OSTRZEŻENIE obrażenia ciała Urządzenie może być obsługiwane przez dzieci od 3 lat, a także osoby z ograniczonymi zdolnościami ruchowymi, sensorycznymi lub z ograniczoną poczytalnością albo przez osoby bez doświadczenia i wiedzy, jeśli obsługa odbywać się będzie pod nadzorem lub jeśli użytkownicy zostali pouczeni odnośnie bezpiecznego korzystania z urządzenia i zapoznali się z ewentualnymi groźącymi niebezpieczeństwami. Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenia oraz konserwacji ze strony użytkownika nie wolno powierzać dzieciom bez nadzoru.

⚠️ ZAGROŻENIE porażenia prądem elektrycznym Uszkodzony elektryczny przewód przyłączeniowy może zostać wymieniony tylko przez specjalistę. Dzięki temu można uniknąć ewentualnych zagrożeń.

❗ Szkody materialne Chronić urządzenie i armaturę przed mrozem.

❗ Szkody materialne Stosować wyłącznie dołączony specjalny regulator strumienia. Zapobiegać osadzaniu się kamienia na wylotach armatury (patrz rozdział „Czyszczenie, pielęgnacja i konserwacja”).

2.3 Znak kontroli

Patrz tabliczka znamionowa na urządzeniu.

3. Opis urządzenia

Hydraulicznie sterowany mini przepływowy ogrzewacz podgrzewa wodę bezpośrednio w punkcie poboru. Otwarcie armatury powoduje automatyczne załączenie mocy grzewczej. Dzięki krótkim przewodom powstają niewielkie straty energii i wody.

Wydajność ciepłej wody urządzenia zależy od temperatury zimnej wody, mocy grzewczej oraz ilości przepływu.

System grzewczy z odkrytą grzałką jest przeznaczony do wody o niskiej i wysokiej zawartości kamienia. System grzewczy jest w dużym stopniu odporny na powstawanie osadów wapiennych. System grzewczy zapewnia szybkie i wydajne przygotowanie ciepłej wody przy umywalce.

Dzięki zamontowaniu dołączonego, specjalnego regulatora strumienia można uzyskać optymalny strumień wody.

www.stiebel-eltron.com DHM | 95 OBSŁUGA Nastawy

4. Nastawy

Po otwarciu zaworu ciepłej wody na armaturze lub uruchomieniu czujnika armatury czujnikowej system grzewczy urządzenia załącza się automatycznie. Woda jest podgrzewana. Temperaturę wody można zmieniać za pomocą armatury.

Ilość wymagana do włączenia patrz rozdział „Dane techniczne / Tabela danych / Wł.".

Podwyższenie temperatury

Zdławić przepływ wody za pomocą baterii.

Obniżenie temperatury

Odkręcić mocniej baterię lub domieszać więcej zimnej wody.

W przypadku przerwania dopływu wody:

Patrz rozdział „Uruchomienie / Ponowne uruchomienie".

5. Czyszczenie, pielęgnacja i konserwacja

Nie wolno używać środków czyszczących o właściwościach ściernych lub zawierających rozpuszczalnik. Do konserwacji i czyszczenia urządzenia wystarczy wilgotna szmatka.
Regularnie należy sprawdzać stan armatury. Kamień z wylotu armatury należy usuwać przy użyciu standardowych środków do usuwania osadów wapiennych.
W regularnych odstępach czasu zlecać specjalistce kontrolę bezpieczeństwa elektrycznego urządzenia.
Należy regularnie odwapniać lub wymieniać specjalny regulator strumienia w baterii (patrz rozdział „Opis urządzenia/ wyposażenie dodatkowe").

6. Usuwanie problemów

Problem	Przyczyna	Rozwiązanie
Urządzenie nie włącza się mimo całkowicie otwartego zaworu ciepłej wody.	Do urządzenia nie jest doprowadzane napięcie.	Sprawdzić bezpiecznik w instalacji domowej.
	Regulator strumienia w armaturze jest pokryty kamieniem lub zabrudzony.	Oczyścić i/lub odwapnić regulator strumienia lub specjalny regulator strumienia.
	Zasilanie w wodę jest przerwane.	Odpowietrzyć urządzenie i dopływ zimnej wody (patrz rozdział „Ustawienia").

Jeśli nie można usunąć przyczyny usterki, należy wezwać specjalistę. W celu usprawnienia i przyspieszenia pomocy należy podać numer urządzenia z tabliczki znamionowej (000000-0000-000000).

DHM . . Nr.: 000000-0000-000000

96 | DHM www.stiebel-eltron.com INSTALACJA Bezpieczeństwo

INSTALACJA

7. Bezpieczeństwo

Instalacja, uruchomienie, jak również konserwacja i naprawa urządzenia mogą być wykonane wyłącznie przez specjalistę.

7.1 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo eksploatacji tylko w przypadku stosowania oryginalnego wyposażenia dodatkowego przeznaczonego do tego urządzenia oraz oryginalnych części zamiennych.

> ! Szkody materialne > Przestrzegać maks. dopuszczalnej temperatury na wlocie. Przy wyższych temperaturach może nastąpić uszkodzenie urządzenia. Centralna armatura termostatyczna (patrz rozdział „Opis urządzenia / Wyposażenie dodatkowe”) pozwala ograniczyć temperaturę na wlocie.

7.2 Przepisy, normy i regulacje prawne

> ! Wskazówka > Należy przestrzegać wszystkich krajowych i miejscowych przepisów oraz regulacji prawnych.

Właściwa oporność elektryczna wody nie może być mniejsza niż podana na tabliczce znamionowej. W przypadku sieci wodociągowej należy uwzględnić najniższą oporność elektryczną wody (patrz rozdział „Dane techniczne / Tabela danych”). Informacje o właściwej oporności elektrycznej lub elektrycznej przewodności wody można uzyskać w miejscowym zakładzie wodociągów.

7.3 Jednostki miar

> ! Wskazówka > Jeśli nie określono innych jednostek, wymiary podane są w milimetrach.

www.stiebel-eltron.com DHM | 97 INSTALACJA

Opis urządzenia

8. Opis urządzenia

8.1 Zakres dostawy

Do urządzenia dołączone są następujące elementy:

Sito w dopływie zimnej wody
Specjalny regulator strumienia
wąż przyłączeniowy 3/8, dł. 500 mm, z uszczelkami*
Trójnik 3/8*

do podłączenia jako urządzenie ciśnieniowe

8.2 Wyposażenie dodatkowe

specjalny regulator strumienia

do DHM 3 i DHM 4
do DHM 6 i DHM 7

> Wskazówka > Dzięki zamontowaniu specjalnego regulatora strumienia w armaturze można uzyskać optymalny strumień wody.

Armatura ciśnieniowa

WSH 10 | WSH 20 Armatura czujnikowa do umywalki

Armatury bezciśnieniowe

WSH 10 | WSH 20 Armatura czujnikowa do umywalki
MAZ Armatura umywalki dwuuchwytowa
MAE Armatura umywalki jednouchwytowa

Centralna armatura termostatyczna ZTA 3/4

Armatura termostatu do centralnego mieszania wstępnego, na przykład do eksploatacji przepływowego ogrzewacza wody z instalacją solarną.

9. Przygotowanie

▶ Przepłukać dokładnie instalację wodną.

Instalacja wodna

Zawór bezpieczeństwa nie jest potrzebny.

Armatury

▶ Stosować odpowiednie armatury (patrz rozdział „Opis urządzenia / Wyposażenie dodatkowe”).

98 | DHM

www.stiebel-eltron.com INSTALACJA

Montaż

10. Montaż

10.1 Miejsce montażu

Urządzenie należy zamontować w pomieszczeniu zabezpieczonym przed mrozem w pobliżu armatury czerpalnej.

Zwrócić uwagę na dostępność bocznych śrub mocujących osłonę.

Urządzenie przeznaczone jest wyłącznie do montażu poniżej punktu poboru wody (przyłącza wody na górze).

⚠️ ZAGROŻENIE porażenia prądem elektrycznym Stopień ochrony IP25 jest zapewniony tylko przy zamontowanej ściance tylnej urządzenia.

▶ Zawsze montować ściankę tylną urządzenia.

10.2 Inne sposoby montażu

Montaż poniżej punktu poboru wody, ciśnieniowy, z armaturą ciśnieniową

www.stiebel-eltron.com

DHM | 99 100 | DHM www.stiebel-eltron.com

INSTALACJA

Montaż

Montaż poniżej punktu poboru wody, bezciśnieniowy, z armaturą bezciśnieniową

10.2.1 Montaż urządzenia

▶ Zamontować urządzenie na ścianie.

Wskazówka

Ściana musi posiadać odpowiednią nośność.

▶ Śruby mocujące osłonę odkręcić o dwa obroty. ▶ Odblokować zamknięcie zapadkowe za pomocą śrubokręta. ▶ Zdjąć pokrywę urządzenia z systemem grzewczym do przodu. INSTALACJA

Montaż

$\triangleright$ Wyłamać otwór przepustowy na elektryczny przewód przyłączeniowy w pokrywie urządzenia przy użyciu obcęgów. Ewentualne nierówności usunąć pilnikiem.

$\triangleright$ Tylną ścianę urządzenia użyć jako szablonu do nawiercania otworów. $\triangleright$ Zamocować ściankę tylną urządzenia odpowiednimi kołkami i wkrętami na ścianie.

$\triangleright$ Przełożyć elektryczny przewód przyłączeniowy przez otwór przepustowy tylnej ściany. $\triangleright$ Zaczepić pokrywę urządzenia z systemem grzewczym na dole. $\triangleright$ Zablokować system grzewczy w zamknięciu zapadkowym. $\triangleright$ Zamocować pokrywę urządzenia śrubami mocującymi pokrywę.

www.stiebel-eltron.com

DHM | 101 INSTALACJA

Montaż

10.2.2 Montaż armatury

! Szkody materialne Podczas montażu wszystkich przyłączy należy kontrować króćce przyłączeniowe urządzenia za pomocą klucza o rozmiarze 14.

Przyłącze ciśnieniowe

Zamontować dołączony wąż przyłączeniowy 3/8 oraz trójnik 3/8.
Zamontować armaturę. Należy przestrzegać przy tym instrukcji obsługi i instalacji armatury.

Przyłącze bezciśnieniowe

Zamontować armaturę. Należy przestrzegać przy tym instrukcji obsługi i instalacji armatury.

10.3 Wykonanie przyłącza elektrycznego

! ZAGROŻENIE porażenia prądem elektrycznym Wszystkie elektryczne prace przyłączeniowe i instalacyjne należy wykonywać zgodnie z przepisami.

! ZAGROŻENIE porażenia prądem elektrycznym Urządzenie należy koniecznie podłączyć do przewodu ochronnego. Urządzenie musi być oddzielone od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.

! ZAGROŻENIE porażenia prądem elektrycznym Urządzenia w momencie dostawy są wyposażone w elektryczny przewód przyłączeniowy (DHM 3 z wtyczką). Urządzenie można podłączyć do poprowadzonego na stale przewodu elektrycznego, jeśli jego pole przekroju poprzecznego jest przynajmniej równe polu przekroju poprzecznego seryjnego przewodu przyłączeniowego urządzenia. Maksymalne pole przekroju poprzecznego przewodu może wynosić 3 x 6 mm².

102 | DHM

www.stiebel-eltron.com INSTALACJA Uruchomienie

! Szkody materialne Przy podłączaniu do gniazda wtykowego z zestykiem ochronnym (dotyczy elektrycznego przewodu przyłączeniowego z wtyczką) należy zwrócić uwagę, aby po instalacji urządzenia do gniazda wtykowego był swobodny dostęp.

! Szkody materialne Zwrócić uwagę na treść tabliczki znamionowej. Podane napięcie musi być zgodne z napięciem sieciowym.

► Podłączyć elektryczny przewód przyłączeniowy według schematu połączeń elektrycznych (patrz rozdział „Dane techniczne / Schemat połączeń elektrycznych”).

Uruchomienie

11.1 Pierwsze uruchomienie

26.02.05.0087

Napełnić urządzenie, pobierając kilkakrotnie wodę z armatury, aby usunąć powietrze z przewodów i urządzenia.
Przeprowadzić kontrolę szczelności.
Podłączyć wtyczkę elektrycznego przewodu przyłączeniowego (jeśli jest) do gniazda wtykowego z zestykiem ochronnym lub załączyć bezpiecznik.
Sprawdzić sposób pracy urządzenia.

11.2 Przekazanie urządzenia

► Objasnić użytkownikowi sposób działania urządzenia i zapoznać go ze sposobem użytkowania. ► Poinformować użytkownika o potencjalnych zagrożeniach, zwłaszcza o ryzyku poparzenia. ► Przekazać niniejszą instrukcję.

www.stiebel-eltron.com DHM | 103 INSTALACJA

Wyłączenie z eksploatacji

11.3 Ponowne uruchomienie

! Szkody materialne Po przerwie w zasilaniu wodą należy ponownie uruchomić urządzenie, wykonując poniższe czynności, aby nie uszkodzić systemu grzewczego z odkrytą grzałką.

Odłączyć urządzenie od zasilania. W tym celu odłączyć wtyczkę elektrycznego przewodu przyłączeniowego (jeśli jest) lub wyłączyć bezpiecznik.
Patrz rozdział „Pierwsze uruchomienie”.

12. Wyłączenie z eksploatacji

Urządzenie odciąć od napięcia sieciowego za pomocą bezpiecznika w sieci instalacji domowej lub wyciągnąć wtyczkę elektrycznego przewodu przyłączeniowego.
Opróżnić urządzenie (patrz rozdział „Konserwacja”).

13. Usuwanie usterek

Problem	Przyczyna	Rozwiązanie
Urządzenie nie włącza się mimo całkowicie otwartego zaworu ciepłej wody.	Regulator strumienia w armaturze jest pokryty kamieniem lub zabrudzony.	Oczyścić i/lub odwapnić regulator strumienia lub specjalny regulator strumienia.
	Sitko w przewodzie zimnej wody jest zatkane.	Wyczyścić sitko po zamknięciu zaworu odcinającego.
	System grzejny jest uszkodzony.	Zmierzyć rezystancję systemu grzewczego, ew. wymienić urządzenie.
	Ochronny ogranicznik ciśnienia spowodował wyłączenie.	Usunąć przyczynę usterki. Odłączyć urządzenie do sieci elektrycznej i odciążyć przewód wody. Aktywować ogranicznik ciśnienia bezpieczeństwa.

104 | DHM

www.stiebel-eltron.com INSTALACJA Konserwacja

Aktywacja ochronnego ogranicznika ciśnienia

1 1-stykowy ogranicznik ciśnienia bezpieczeństwa DHM 4 / DHM 6 2 2-stykowy ogranicznik ciśnienia bezpieczeństwa DHM 3 / DHM 7

14. Konserwacja

⚠️ ZAGROŻENIE porażenia prądem elektrycznym Przed przystąpieniem do wszelkich prac należy odłączyć wszystkie żyły zasilania urządzenia od przyłącza sieciowego.

14.1 Opróżnianie urządzenia

⚠️ ZAGROŻENIE poparzeniem Podczas opróżniania urządzenia może wypłynąć gorąca woda.

Jeśli konieczne jest opróżnienie urządzenia przed przystąpieniem do prac konserwacyjnych lub w razie wystąpienia ryzyka zamarznięcia całej instalacji, należy postępować w następujący sposób:

Zamknąć zawór odcinający w przewodzie doprowadzającym zimnej wody.
Otworzyć zawór poboru.
Odkręcić wszystkie przyłącza wody z urządzenia.

www.stiebel-eltron.com DHM | 105 INSTALACJA

Konserwacja

14.2 Czyszczenie sitka

Zamontowane sitko można oczyścić po demontażu przewodu przyłączeniowego zimnej wody.

28.02.05.0065

14.3 Kontrole wg VDE 0701/0702

Kontrola przewodu ochronnego

Skontrolować przewód ochronny (w Niemczech np. zgodnie z DGUV A3) na styku przewodu ochronnego elektrycznego przewodu przyłączeniowego oraz na króćcu przyłączeniowym urządzenia.

Opór izolacji

Jeśli urządzenie o znamionowej mocy grzewczej > 3,5 kW nie osiąga oporu izolacji 300 kΩ, zalecamy przeprowadzenie kontroli właściwości izolacyjnych tego urządzenia za pomocą pomiaru prądu różnicowego przewodu ochronnego / prądu upływowego wg VDE 0701/0702 (rys C.3b).

14.4 Przechowywanie urządzenia

Zdemontowane urządzenie przechowywać w miejscu zabezpieczonym przed mrozem, ponieważ resztki wody pozostałe w urządzeniu mogą doprowadzić do jego zamarznięcia i uszkodzenia.

14.5 Wymiana elektrycznego przewodu przyłączeniowego przy urządzeniu DHM 6

W razie wymiany w urządzeniu DHM 6 należy zastosować elektryczny przewód przyłączeniowy o przekroju 4 mm².

106 | DHM

www.stiebel-eltron.com INSTALACJA

Dane techniczne

15. Dane techniczne

15.1 Wymiary i przyłącza

15.2 Schemat połączeń elektrycznych

15.2.1 DHM 3

1/N/PE ~ 200-240 V

1 Ogranicznik ciśnienia bezpieczeństwa 2 Różnicowy przełącznik ciśnieniowy

www.stiebel-eltron.com

DHM | 107 INSTALACJA

Dane techniczne

15.2.2 DHM 4 | DHM 6 1/N/PE ~ 200-240 V

1 Ogranicznik ciśnienia bezpieczeństwa 2 Różnicowy przełącznik ciśnieniowy

! Szkody materialne ▶ W przypadku podłączenia na stałe elektryczny przewód przyłączeniowy należy podłączyć do zacisku tulejkowego zgodnie z oznaczeniem zacisków.

15.2.3 DHM 7 2/PE ~ 380-415 V

1 Ogranicznik ciśnienia bezpieczeństwa 2 Różnicowy przełącznik ciśnieniowy

108 | DHM

www.stiebel-eltron.com INSTALACJA

Dane techniczne

15.3 Podwyższenie temperatury

Przy napięciu 230 V / 400 V uzyskuje się następujące podwyższenia temperatury wody:

X Strumień przepływu w l/min Y Podwyższenie temperatury w K 1 3,5 kW - 230 V 2 4,4 kW - 230 V 3 5,7 kW - 230 V 4 6,5 kW - 400 V

Przykład urządzenia DHM 3 o mocy 3,5 kW

15.4 Zakresy pracy

Opór elektryczny właściwy i przewodność elektryczna właściwa, patrz „Tabela danych”.

Wartość znamionowa przy 15°C			20 °C			25 °C
Opór właśc. ρ ≥	Opór Przewodność σ ≤	Opór właśc. ρ ≥	Opór Przewodność σ ≤	Opór właśc. ρ ≥	Opór Przewodność σ ≤	Opór właśc. ρ ≥	Opór Przewodność σ ≤	Opór Przewodność σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

www.stiebel-eltron.com

DHM | 109 INSTALACJA

Dane techniczne

15.5 Dane dotyczące zużycia energii

Karta danych produktu: Konwencjonalny podgrzewacz ciepłej wody użytkowej zgodnie z rozporządzeniem (UE) nr 812/2013 | 814/2013

	DHM 3	DHM 4	DHM 6	DHM 7
	220813	220814	185473	232789
Producent	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Profil obciążeń	XXS	XXS	XXS	XS
Klasa efektywności energetycznej	A	A	A	A
Sprawność energetyczna	%	39	38	40
Roczne zużycie prądu	kWh	477	478	465
Poziom mocy akustycznej	dB(A)	15	15	15
Szczególne uwagi dotyczące pomiaru efektywności	Brak	Brak	Brak	Brak
Dzienne zużycie prądu	kWh	2,200	2,200	2,130

110 | DHM

www.stiebel-eltron.com POSTALACJA Dane techniczne

15.6 Tabela danych

		DHM 3				DHM 4				DHM 6				DHM 7
		220813				220814				185473				232789
Dane elektryczne
napięcie znamionowe	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Moc znamionowa	kW	2,7	3,2	3,53	3,8	3,3	4,0	4,4	4,8	4,3	5,2	5,7	6,2	5,9	6,5
prąd znamionowy	A	13,3	14,5	15,2	15,8	16,7	18,2	19,1	20	21,6	23,6	24,7	25,8	15,5	16,3
zabezpieczenie	A				16				20	25	25	25	32	16	20
Częstotliwość	Hz			50/60				50/60				50/60	50/60	50/60	50
Fazy				1/N/PE				1/N/PE				1/N/PE			2/PE
Oporność właściwa ρ₁₅ ≥	Ω cm			1100				1100				1100			1100
Przewodność właściwa σ₁₅ ≤	μS/cm			909				909				909			909
Maks. impedancja sieci przy 50 Hz	Ω								0,434	0,394	0,377	0,361
Przyłącza
podłączenie wody				G 3/8 A				G 3/8 A				G 3/8 A			G 3/8 A
Temperatury, granice stosowania
Maks. dopuszczalne ciśnienie	MPa			1				1				1			1
Wartości
Maks. dopuszczalna temperatura dopływu	°C			35				35				35			35
wł.	l/min			> 1,6				> 2,0				> 2,6			> 2,6
Strata ciśnienia przy strumieniu przepływu	MPa			0,05				0,06				0,08			0,08
Strumień przepływu dla straty ciśnienia	l/min			1,6				2,0				2,6			2,6
Ograniczenie strumienia przepływu przy	l/min			2,2				2,8				4,3			4,3
Dystrybucja ciepłej wody	l/min			2,0				2,5				3,2			3,7
Δθ przy dystrybucji	K			25				25				25			25
Dane hydrauliczne
pojemność nominalna	l			0,1				0,1				0,1			0,1

www.stiebel-eltron.com DHM | 111

INSTALACJA

Dane techniczne

	DHM 3	DHM 4	DHM 6	DHM 7
Wykonanie
Montaż poniżej punktu poboru	X	X	X	X
Konstrukcja otwarta	X	X	X	X
Konstrukcja zamknięta	X	X	X	X
klasa ochrony	1	1	1	1
Blok izolacyjny	Tworzywo sztuczne	Tworzywo sztuczne	Tworzywo sztuczne	Tworzywo sztuczne
Wytwornica ciepła systemu grzewczego	drut nieizolowany	drut nieizolowany	drut nieizolowany	drut nieizolowany
Pokrywa i ściana tylna	Tworzywo sztuczne	Tworzywo sztuczne	Tworzywo sztuczne	Tworzywo sztuczne
kolor	Biały	Biały	Biały	Biały
Rodzaj ochrony (IP)	IP25	IP25	IP25	IP25
Wymiary
Wysokość	mm	143	143	143
Szerokość	mm	190	190	190
Głębokość	mm	82	82	82
Długość kabla przyłączeniowego	mm	700	700	700
Masy
Ciężar	kg	1,4	1,4	1,4

112 | DHM

www.stiebel-eltron.com GWARANCJA | OCHRONA ŚRODOWISKA I RECYCLING

Gwarancja

Urządzeń zakupionych poza granicami Niemiec nie obejmują warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek córek jest dystrybutorem naszych produktów, gwarancji może udzielić wyłącznie ta spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spółka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana.

Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność.

Ochrona środowiska i recycling

Pomóż chronić środowisko naturalne. Materiały po wykorzystaniu należy utylizować zgodnie z krajowymi przepisami.

www.stiebel-eltron.com DHM | 113 Obsah | ŠPECIÁLNE POKYNY

ŠPECIÁLNE POKYNY

OBSLUHA

Všeobecné pokyny 116
Bezpečnosť 117
Popis zariadenia 118
Nastavenia 119
Čistenie, ošetrovanie a údržba 119
Odstraňovanie problémov 119

INŠTALÁCIA

Bezpečnosť 120
Popis zariadenia 121
Prípravy 121
Montáž 122
Uvedenie do prevádzky 125
Vyradenie z prevádzky 126
Odstraňovanie porúch 126
Údržba 127
Technické údaje 129

ZÁRUKA

ŽIVOTNÉ PROSTREDIE A RECYKLÁCIA

ŠPECIÁLNE POKYNY

Deti od 3 rokov, ako aj osoby so zníženými fyzickými, senzorickými či mentálnymi schopnosťami alebo osoby s nedostatočnými skúsenosťami a vedomosťami môžu zariadenie používať pod dozorom, prípadne ak boli o bezpečnom používaní zariadenia poučené a porozumeli z toho vyplývajúcim nebezpečenstvám. Deti sa so zariadením nesmú hrať. Čistenie a používateľskú údržbu nesmú vykonávať deti bez dozoru.
Armatúra môže počas prevádzky nadobudnúť teplotu viac ako 50 °C. Pri výtokových teplotách vyšších než 43 °C vzniká nebezpečenstvo obarenia.
Prístroj nie je vhodný na zásobovanie sprchy (sprchový režim).

114 | DHM

www.stiebel-eltron.com www.stiebel-eltron.com DHM | 115

ŠPECIÁLNE POKYNY

Zariadenie sa musí dať odpojiť od siete všetkými pólmi s minimálnou odpojovacou vzdialenosťou 3 mm.
Uvedené napätie sa musí zhodovať so sieťovým napätím.
Prístroj musí byť trvalo pripojený na pevnú kabeláž, s výnimkou DHM 3.
Pri poškodení alebo výmene môže sieťový pripojovací kábel nahradiť originálnym náhradným dielom iba odborný remeselník oprávnený výrobcom.
Upevnite prístroj tak, ako je popísané v kapitole Inštalácia / Montáž.
Dodržiavajte maximálny prípustný tlak (pozri kapitolu „Technické údaje / Tabuľka s údajmi“).
Nesmie dôjsť k poklesu hodnoty pod špecifický vodný odpor vodovodnej zásobovacej siete (pozri kapitolu Inštalácia / Technické údaje / Tabuľka s údajmi).
Vypustite zariadenie tak, ako je popísané v kapitole Inštalácia / Údržba / Vypustenie zariadenia. OBSLUHA Všeobecné pokyny

OBSLUHA

1. Všeobecné pokyny

Kapitola Obsluha je určená používatelovi prístroja a odbornému remeselníkovi.

Kapitola Inštalácia je určená odbornému montážnikovi/inštalatérovi.

Upozornenie Pred použitím si dôkladne prečítajte tento návod a uschovajte ho. Tento návod prípadne odovzdajte nasledujúcemu používateľovi.

1.1 Bezpečnostné pokyny

1.1.1 Štruktúra bezpečnostných pokynov

> SIGNÁLNE SLOVO Druh nebezpečenstva > Tu sú uvedené možné následky pri nerešpektovaní bezpečnostných pokynov. > ▶ Tu sú uvedené opatrenia na odvrätenie nebezpečenstva.

1.1.2 Symboly, druh nebezpečenstva

116 | DHM www.stiebel-eltron.com OBSLUHA Bezpečnosť

1.1.3 Signálne slová

SIGNÁLNE SLOVO	Význam
NEBEZPEČENST-VO	Pokyny, ktorých nedodržiavanie má za následok ťažké poranenia alebo smrť.
VÝSTRAHA	Pokyny, ktorých nerešpektovanie môže mať za následok ťažké poranenia alebo smrť.
POZOR	Pokyny, ktorých nedodržiavanie môže viesť k stredne ťažkým alebo ťahkým poraneniam.

1.2 Iné označenia v tejto dokumentácii

Upozornenie Upozornenia sú ohraničené horizontálnymi čiarami nad a pod textom. Všeobecné pokyny sú označené vedľa uvedeným symbolom. ► Pozorne si prečítajte texty upozornení.

► Tento symbol vám signalizuje, že musíte niečo urobiť. Potrebné postupy sú popísané krok za krokom.

1.3 Rozmerové jednotky

Upozornenie Ak nie je uvedené inak, použitá jednotka miery je milimeter.

2. Bezpečnosť

2.1 Použitie v súlade s určením

Zariadenie je určené na používanie v domácom prostredí. Bezpečne ho môžu používať aj osoby, ktoré neboli o používaní poučené. Zariadenie sa môže používať aj v inom ako domácom prostredí, napr. v malých prevádzkach, ak sa používa rovnakým spôsobom.

Prístroj slúži na ohrev pitnej vody. Prístroj je určený pre umývadlo na ruky.

Iné použitie alebo použitie nad určený rámec sa pokladá za použitie v rozpore s určením. K použitiu v súlade s určením patrí aj dodržiavanie tohto návodu, ako aj návodov pre použité príslušenstvo.

www.stiebel-eltron.com DHM | 117 OBSLUHA Popis zariadenia

2.2 Všeobecné bezpečnostné pokyny

⚠️ NEBEZPEČENSTVO Popálenie Armatúra môže počas prevádzky nadobudnúť teplotu viac ako 50 °C. Pri výtokových teplotách vyšších než 43 °C vzniká nebezpečenstvo obarenia.

❗ VÝSTRAHA Poranenie Deti od 3 rokov, ako aj osoby so zníženými fyzickými, senzorickými či mentálnymi schopnosťami alebo osoby s nedostatočnými skúsenosťami a vedomosťami môžu zariadenie používať pod dozorom, prípadne ak boli o bezpečnom používaní zariadenia poučené a porozumeli z toho vyplývajúcim nebezpečenstvám. Deti sa so zariadením nesmú hrať. Čistenie a používateľskú údržbu nesmú vykonávať deti bez dozoru.

⚠️ NEBEZPEČENSTVO Zásah elektrickým prúdom Poškodené elektrické napájacie káble musí vymeniť odborný remeselník. Vďaka tomu sa vylúči možné ohrozenie.

❗ Materiálne škody Prístroj a armatúru chráňte pred mrazom.

❗ Materiálne škody Používajte iba dodaný špeciálny prúdový regulátor. Pre-dchádzajte zavápneniu výtokov armatúry (pozri kapitolu „Čistenie, ošetrovanie a údržba“).

2.3 Kontrolné značky

Pozri typový štítok na zariadení.

3. Popis zariadenia

Hydraulicky riadený mini prietokový ohrievač ohrieva vodu priamo na odbernom mieste. Pri otvorení armatúry sa automaticky zapne ohrievač výkon. Vďaka krátkym rozvodom dochádza k minimálnym energetickým a tepelným stratám.

Teplovodný výkon závisí od teploty studenej vody, ohrievacieho výkonu a prietokového množstva.

Ohrievač systém neizolovaným vodičom je určený pre vodu s vysokým aj nízkym obsahom vápnika. Ohrevný systém je do veľkej miery odolný voči zavápneniu. Ohrevný systém zabezpečuje rýchlu a efektívnu prípravu teplej vody pre umývadlo na ruky.

Namontovaním priloženého špeciálneho prúdového regulátora dosiahnete optimálny prúd vody.

118 | DHM www.stiebel-eltron.com OBSLUHA Nastavenia

4. Nastavenia

Hned’ako otvoríte teplovodný ventil na armatúre alebo aktivujete snímač senzorovej armatúry, automaticky sa zapne ohrevný systém prístroja. Voda sa ohreje. Teplotu vody môžete meniť pomocou armatúry:

Zapínacie množstvo pozri v kapitole „Technické údaje / Tabuľka s údajmi / Zapnutie“.

Zvýšenie teploty

▶ Pomocou armatúry znížte prietokové množstvo.

Zníženie teploty

▶ Armatúru otvorte viac. Primiešajte viac studenej vody.

Po prerušení zásobovania vodou

Pozri kapitolu „Uvedenie do prevádzky / Opätovné uvedenie do prevádzky“.

5. Čistenie, ošetrovanie a údržba

▶ Nepoužívajte čistiace prostriedky s obsahom abrazívnych látok alebo rozpúšťadiel. Na ošetrovanie a čistenie zariadenia vám postačí vlhká utierka.

▶ Pravidelne kontrolujte armatúry. Vápnik na výtoku armatúr môžete odstrániť pomocou bežných odvápňovacích prostriedkov.

▶ Nechajte odbornému remeselníkovi pravidelne skontrolovať elektrickú bezpečnosť na zariadení.

▶ Špeciálny prúdový regulátor v armatúre pravidelne odvápňujte alebo ho vymieňajte za nový (pozri kapitolu „Popis prístroja / Príslušenstvo“).

6. Odstraňovanie problémov

Problém	Pričina	Odstránenie
Zariadenie sa aj napriek úplne otvorenému teplovodnému ventilu nezapína.	Na zariadení nie je prítomné žiadne napätie.	Skontrolujte poistku domovej inštalácie.
	Prúdový regulátor v armatúre je zavápnený alebo zanesený.	Vyčistite a/alebo odvápnite prúdový regulátor alebo ho vymeňte za nový.
	Zásobovanie vodou je prerušené.	Odvzdušnite prístroj a prívod studenej vody (pozri kapitolu Nastavenia).

Ak neviete príčinu odstrániť, zavolajte odborného montážnika/inštalatéra. Kvôli lepšej a rýchlejšej pomoci mu uveďte číslo z typového štítku (000000-0000-000000).

DHM . . Nr.: 000000-0000-000000

www.stiebel-eltron.com DHM | 119 120 | DHM www.stiebel-eltron.com

INŠTALÁCIA

Bezpečnost

INŠTALÁCIA

7. Bezpečnost

Inštaláciu, uvedenie do prevádzky, ako aj údržbu a opravu zariadenia smie vykonávať iba odborný montážnik/inštalatér.

7.1 Všeobecné bezpečnostné pokyny

Bezchybnú funkciu a prevádzkovú bezpečnosť zaručujeme len vtedy, ak sa používa originálne príslušenstvo a originálne náhradné diely, ktoré sú pre zariadenie určené.

Materiálne škody

Dodržiavajte maximálnu prípustnú prívodnú teplotu. Pri vyšších teplotách sa zariadenie môže poškodiť. Pomocou centrálnej termostatickéj armáture (pozri kapitolu „Popis prístroja / Príslušenstvo“) môžete obmedziť prívodnú teplotu.

7.2 Predpisy, normy a ustanovenia

Upozornenie Dbajte na všetky vnútroštátne a regionálne predpisy a ustanovenia.

Špecifický elektrický odpor vody nesmie byť nižší ako jeho hodnota uvedená na typovom štítku. Pri prepojenej vodovodnej sieti musíte zohľadňovať najnižší elektrický odpor vody (pozri kapitolu „Technické údaje / Tabuľka s údajmi“). Špecifický elektrický odpor alebo elektrickú vodivosť vody sa dozviete od svojho dodávateľa vody.

7.3 Rozmerové jednotky

Upozornenie Ak nie je uvedené inak, použitá jednotka miery je milimeter. INŠTALÁCIA

Popis zariadenia

8. Popis zariadenia

8.1 Rozsah dodávky

So zariadením sa dodáva:

Sito v prívode studenej vody
Špeciálny prúdový regulátor
Pripojovacia hadica, dĺžka 3/8, 500 mm, s tesneniami*
T-kus 3/8*

pri pripojení tlakového prístroja

8.2 Príslušenstvo

Špeciálny prúdový regulátor

pre DHM 3 a DHM 4
pre DHM 6 a DHM 7

> Upozornenie > Namontovaním špeciálneho prúdového regulátora do armatúry dosiahnete optimálny prúd vody.

Tlaková armatúra

WSH 10 | WSH 20 Senzorová armatúra pre umývadlo

Beztlakové armatúry

WSN 10 | WSN 20 Senzorová armatúra pre umývadlo
MAZ Umývadlová armatúra s dvomi kohútikmi
MAE Umývadlová armatúra s jedným kohútikom

Centrálna termostatická armatúra ZTA 3/4

Termostatická armatúra na centrálne predmiešavanie, napríklad na prevádzku prietokového ohrievača so solárnym zariadením.

9. Prípravy

► Dobre prepláchnite vodovodné potrubie.

Vodovodná inštalácia

Poistný ventil sa nevyžaduje.

Armatúry

► Použite vhodné armatúry (pozri kapitolu „Popis prístroja / Príslušenstvo“).

www.stiebel-eltron.com

DHM | 121 INŠTALÁCIA

Montáž

10. Montáž

10.1 Miesto montáže

Přístroj montujte vždy v nezamřžajúciej miestnosti v blízkosti odberného miesta.

Dbajte na dobrý přístup k bočným upevňovacím skrutkám krytu.

Přístroj je vhodný iba na montáž pod umývadlo (vodovodné přípojky hore).

> NEBEZPEČENSTVO Zásah elektrickým průdom > Druh krytia IP25 je přítomný iba při namontované zadní stěně přístroje.

Vždy namontujte zadní stěnu přístroje.

10.2 Možnosti montáže

Montáž pod umývadlo, tlaková, s tlakovou armatúrou

122 | DHM

www.stiebel-eltron.com INŠTALÁCIA

Montáž

Montáž pod umývadlo, beztlaková, s beztlakovou armatúrou

10.2.1 Montáž zariadenia

► Namontujte zariadenie na stenu.

SLOVENSKY

► Uvolnite upevňovacie skrutky krytu o dve otáčky. ► Odblokujte zaskakovací uzáver pomocou skrutkovača. ► Kryt prístroja vyberte spolu s ohrevným systémom smerom dopredu.

www.stiebel-eltron.com

DHM | 123 124 | DHM www.stiebel-eltron.com

INŠTALÁCIA

Montáž

Pomocou klieští vylomte v kryte přístroje priechodkový otvor pre elektrické napájacie káble. Otvor případně upravte pilníkem.

26_02_05_0085

Ako vrtaciu šablónu použite zadnú stenu přístroja.
Zadnú stenu přístroja upevnite na stenu pomocou vhodných hmoždiniek a skrutiek.
Elektrické napájacie káble vložte do priechodkového otvoru zadnej steny.
Kryt přístroja spolu s ohrevným systémom dolu zaháknite.
Ohrevný systém zaklapnite v zaskakovacom uzávere.
Kryt přístroja upevnite pomocou upevňovacích skrutiek krytu.

10.2.2 Montáž armatúry

! Materiálne škody

Počas montáže všetkých prípojok musíte pomocou klúča SW 14 vytvárať protipohyb.

Tlaková prípojka

Namontujte dodanú pripojovaciu hadicu 3/8 a T-kus 3/8.
Namontujte armatúru. Dodržiavajte pritom návod na obsluhu a inštaláciu armatúry. INŠTALÁCIA

Uvedenie do prevádzky

Beztlaková prípojka

► Namontujte armatúru. Dodržiavajte pritom návod na obsluhu a inštaláciu armatúry.

10.3 Vytvorenie elektrickej prípojky

NEBEZPEČENSTVO Zásah elektrickým prúdom Všetky práce na elektrickom pripojení a elektrické inštaláčne práce vykonávajte podľa predpisov.

NEBEZPEČENSTVO Zásah elektrickým prúdom Dbajte na to, aby zariadenie bolo pripojené na ochranný vodič. Zariadenie sa musí dať odpojiť od siete všetkými pólmi s minimálnou odpojovacou vzdialenosťou 3 mm.

NEBEZPEČENSTVO Zásah elektrickým prúdom Pristroje sú v stave pri dodaní vybavené elektrickým napájacím káblom (DHM 3 so zástrčkou). Pripojenie na pevné elektrické vedenie je možné, ak káble majú prierez minimálne ako sériové napájacie káble prístroja. Maximálny možný prierez káblov je 3 x 6 mm².

Materiálne škody

Pri pripojení do zásuvky s ochranným kontaktom (v prípade elektrických napájacích káblov so zástrčkou) dbajte na to, aby bola zásuvka s ochranným kontaktom po inštalácii prístroja voľne prístupná.

Materiálne škody

Dbajte na typový štítok. Uvedené napätie sa musí zhodo-vať so sieťovým napätím.

► Elektrický napájací kábel pripojte podľa elektrickej schémy zapojenia (pozri kapitolu !Technické údaje / Elektrická schéma zapojenia").

11. Uvedenie do prevádzky

11.1 Prvé uvedenie do prevádzky

26.02.05.0087

Viacnásobným otvorením armatúry plňte prístroj, až kým sa potrubná sieť a prístroj neodvzdušnia.

www.stiebel-eltron.com

DHM | 125 126 | DHM www.stiebel-eltron.com

INŠTALÁCIA

Vyradenie z prevádzky

Vykonajte kontrolu tesnosti.
Zasuňte zástrčku elektrických napájacích káblov, ak je k dispozícii, do zásuvky s ochranným kontaktom alebo zapnite poistku.
Skontrolujte činnosť zariadenia.

11.2 Odovzdanie zariadenia

Vysvetlite funkciu zariadenia používateľovi a oboznámte ho s jeho používaním.
Poučte používateľa o možných nebezpečenstvách, osobitne o nebezpečenstve popálenia.
Odovzdajte tento návod.

11.3 Opätovné uvedenie do prevádzky

Materiálne škody

Po prerušení zásobovania vodou musí byť prístroj pomocou nasledujúcich krokov opäť uvedený do prevádzky, aby sa nezničil ohrevný systém holým drótom.

Vypnite prístroj do beznapäťového stavu. Na tento účel vytiahnite zástrčku elektrického napájacieho kábla, ak je k dispozícii, alebo vypnite poistku.
Pozri kapitolu Prvé uvedenie do prevádzky.

12. Vyradenie z prevádzky

Pomocou poistky v domovej inštalácii odpojte prístroj od sieťového napájania alebo vytiahnite zástrčku elektrických napájacích káblov.
Vyprázdnite prístroj (pozri kapitolu „Údržba“).

13. Odstraňovanie porúch

Problém	Pričina	Odstránenie
Zariadenie sa aj napriek úplne otvorenému teplovodnému ventilu nezapína.	Prúdový regulátor v armatúre je zavápnený alebo zanesený.	Vyčistite a/alebo odvápnite prúdový regulátor alebo ho vymeňte za nový.
	Sito v prívode studenej vody je upchaté.	Vyčistite sito po zatvorení prívodného potrubia studenej vody.
	Vykurovací systém je chybný.	Odmerajte odpor ohrevného systému, príp. vymeňte prístroj.
	Bezpečnostný tlakový spínač zareagoval.	Odstráňte príčinu chyby. Odpojte prístroj od napájania a odpustením vody znížte tlak v potrubí. Aktivujte bezpečnostný tlakový spínač.
INŠTALÁCIA

Údržba

Aktivácia bezpečnostného tlakového spínača

1 1-pólový bezpečnostný tlakový spínač DHM 4 / DHM 6 2 2-pólový bezpečnostný tlakový spínač DHM 3 / DHM 7

14. Údržba

NEBEZPEČENSTVO Zásah elektrickým prúdom Pri všetkých prácach odpojte všetky póly zariadenia od sieťového pripojenia.

14.1 Vypustenie zariadenia

NEBEZPEČENSTVO Popálenie Pri vypúšťaní môže vytekať horúca voda.

ALK TREBA PRÍSTROJ VYPRÁZDNIŤ KVÖLI ÚDRŽBOWYM PRÁCAMI ALEBO KVÖLI NEBEZPEČENSTVU MRAZU S CIEŤOM OCHRANY CELEJ INŠTALÁCIE, POSTUPUJTE NASLEDOVNE:

Zatvorte uzatvárací ventil v prívode studenej vody.
Otvorte odberový ventil.
Odpojte vodovodné prípojky od prístroja.

www.stiebel-eltron.com

DHM | 127 INŠTALÁCIA

Údržba

14.2 Vyčistite sito.

Zabudované sito môžete vyčistiť po demontáži prípojného vedenia studenej vody.

26.02.05.0065

14.3 Kontroly podľa VDE 0701/0702

Kontrola ochranného vodiča

Skontrolujte ochranný vodič (v Nemecku napr. DGUV A3) na kontakte ochranného vodiča elektrických napájacích káblov a na prípojnom hrdle prístroja.

Izolačný odpor

V prípade, že by prístroj s menovitým ohrevným výkonom > 3,5 kW nedosiahol izolačný odpor 300 kΩ, odporúčame nastaviť izolačné vlastnosti tohto prístroja zmeraním rozdielového prúdu pre prúd ochranného vodiča/žvodový prúd podľa VDE 0701/0702 (obrázok C.3b).

14.4 Skladovanie prístroja

Demontované zariadenie neskladujte v mraze, pretože sa v ňom nachádza zvyšková voda, ktorá môže zamrznúť a spôsobiť škody.

14.5 Výmena elektrického napájacieho kábla pri DHM 6

V prípade výmeny sa v DHM 6 musí použiť elektrický napájací kábel s prierezom 4 mm².

DHM

www.stiebel-eltron.com INŠTALÁCIA

Technické údaje

15. Technické údaje

15.1 Rozmery a prípojky

15.2 Elektrická schéma zapojenia

15.2.1 DHM 3

1/N/PE ~ 200 - 240 V

1 Bezpečnostný tlakový spínač 2 Spínač tlakového rozdielu

www.stiebel-eltron.com

DHM | 129 INŠTALÁCIA

Technické údaje

15.2.2 DHM 4 | DHM 6 1/N/PE ~ 200 - 240 V

1 Bezpečnostný tlakový spínač 2 Spínač tlakového rozdielu

! Materiálne škody ► Pri pevnom pripojení pripojte elektrické napájacie káble podľa označenia svoriek zdierkovej svorky.

15.2.3 DHM 7 2/PE ~ 380 - 415 V

1 Bezpečnostný tlakový spínač 2 Spínač tlakového rozdielu

130 | DHM

www.stiebel-eltron.com INŠTALÁCIA

Technické údaje

15.3 Zvýšenie teploty

Nasledujúce zvýšenia teploty sa dosahujú pri napäti 230 V / 400 V:

X Objemový prietok v l/min. Y Zvýšenie teploty v K 1 3,5 kW - 230 V 2 4,4 kW - 230 V 3 5,7 kW - 230 V 4 6,5 kW - 400 V

15.4 Oblasti použitia

Špecifický elektrický odpor a špecifická elektrická vodivost, pozri Tabul'ka s údajmi.

Normalizovaný údaj pri 15 °C			20 °C			25 °C
Špec. odpor ρ ≥	Špec. Vodivost σ ≤	Špec. odpor ρ ≥	Špec. Vodivost σ ≤	Špec. odpor ρ ≥	Špec. Vodivost σ ≤	Špec. odpor ρ ≥	Špec. Vodivost σ ≤	Špec. Vodivost σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

www.stiebel-eltron.com

DHM | 131 INŠTALÁCIA

Technické údaje

15.5 Údaje k spotrebe energie

Informačný list výrobku: Konvenčný ohrievač vody podľa nariadenia (EÚ) č. 812/2013 | 814/2013

	DHM 3	DHM 4	DHM 6	DHM 7
	220813	220814	185473	232789
Výrobca	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Záťažový profil	XXS	XXS	XXS	XS
Trieda energetickej účinnosti	A	A	A	A
Energetická účinnosť	39	38	38	40
Ročná spotreba el. energie	477	478	478	465
Hladina akustického výkonu	15	15	15	15
Špeciálne poznámky k meraniu účinnosti	žiadne	žiadne	žiadne	žiadne
Denná spotreba el. energie	2,200	2,200	2,200	2,130

15.6 Tabuľka s údajmi

	DHM 3					DHM 4				DHM 6				DHM 7
	220813					220814				185473				232789
Elektrické údaje
Menovité napätie	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Príkon	kW	2,7	3,2	3,53	3,8	3,3	4,0	4,4	4,8	4,3	5,2	5,7	6,2	5,9	6,5
Menovitý prúd	A	13,3	14,5	15,2	15,8	16,7	18,2	19,1	20	21,6	23,6	24,7	25,8	15,5	16,3
Istenie	A			16				20	25	25	25	32	16	20	20
Frekvencia	Hz			50/60				50/60				50/60	50/60	50/60	50
Fázy				1/N/PE				1/N/PE				1/N/PE			2/PE
Špecifický odpor ρ15 ≥	Ω cm			1100				1100				1100			1100
Špecifická vodivosť σ15 ≤	μS/cm			909				909				909			909
Max. impedancia siete pri 50 Hz	Ω								0,434	0,394	0,377	0,361

132 | DHM

www.stiebel-eltron.com

INŠTALÁCIA

Technické údaje

	DHM 3	DHM 4	DHM 6	DHM 7
Pripojky
Vodovodné pripojenie	G 3/8 A	G 3/8 A	G 3/8 A	G 3/8 A
Obmedzenie použitia
Max. dovolený tlak	MPa	1	1	1
Hodnoty
Max. dovolená prívodná teplota	°C	35	35	35
Zap.	l/min	> 1,6	> 2,0	> 2,6
Tlaková strata pri objemovom prietoku	MPa	0,05	0,06	0,08
Prietok pre tlakovú stratu	l/min	1,6	2,0	2,6
Obmedzenie prietoku pri	l/min	2,2	2,8	4,3
Zobrazenie teplej vody	l/min	2,0	2,5	3,2
ΔØ pri zobrazení	K	25	25	25
Hydraulické údaje
Menovitý objem nádrže	l	0,1	0,1	0,1
Vyhotovenia
Druh montáže pod umývadlo	X	X	X	X
Typ konštrukcie otvorený	X	X	X	X
Typ konštrukcie zatvorený	X	X	X	X
Trieda ochrany	1	1	1	1
Izolačný blok	Plast	Plast	Plast	Plast
Vykurovací systém zdroja tepla	Neizolovaný vodič	Neizolovaný vodič	Neizolovaný vodič	Neizolovaný vodič
Kryt a zadná stena	Plast	Plast	Plast	Plast
Farba	biela	biela	biela	biela
Druh krytia (IP)	IP25	IP25	IP25	IP25
Rozmery
Výška	mm	143	143	143
Šírka	mm	190	190	190
Hĺbka	mm	82	82	82
Dĺžka pripojovacieho kábla	mm	700	700	700

www.stiebel-eltron.com 134 | DHM www.stiebel-eltron.com

INŠTALÁCIA | ZÁRUKA | ŽIVOTNÉ PROSTREDIE A RECYKLÁCIA

Technické údaje

Upozornenie

Prístroj zodpovedá IEC 61000-3-12.

Záruka

Pre zariadenia nadobudnuté mimo Nemecka neplatia záručné podmienky našich nemeckých spoločností. V krajinách, v ktorých existuje jedna z našich dcérskych spoločností predávajúcich naše výrobky, sa skôr poskytuje záruka iba od tejto dcérskej spoločnosti. Takáto záruka je poskytnutá iba vtedy, keď dcérska spoločnosť vydala vlastné záručné podmienky. Nad rámec uvedeného sa záruka neposkytuje.

Na zariadenia, ktoré boli nadobudnuté v krajinách, v ktorých naše výrobky nepredáva žiadna z našich dcérskych spoločností, záruku neposkytujeme. Prípadné záruky príslúbené dovozcom zostávajú týmto nedotknuté.

Životné prostredie a recyklácia

Pomôžte chrániť naše životné prostredie. Balenie prístroja je nutné zlikvidovať v súlade s vnútroštátnymi predpismi a ustanoveniami o likvidácii odpadov. CONTINUT | INDICAȚII SPECIALE

INDICAȚII SPECIALE

OPERARE

Instrucțiuni generale 137
Siguranța în funcționare 138
Descriere aparat 139
Reglajele 139
Curățare, îngrijire și întreținere 140
Remedierea problemelor 140

INSTALARE

Siguranța în funcționare 141
Descriere aparat 142
Pregătiri 142
Montaj 143
Punere în funcțiune 146
Scoaterea din funcțiune 147
Remedierea defecțiunilor 147
Întreținerea 148
Date tehnice 149

GARANȚIE

MEDIU ȘI RECICLARE

INDICAȚII SPECIALE

Aparatul poate fi utilizat atât de copii peste 3 ani, cât și de persoane cu capacități corporale, senzoriale sau mentale reduse sau cu deficiențe privind experiența și cunoștințele dacă sunt supravegheate sau au fost instruite referitor la utilizarea sigură a aparatului și la pericolele care rezultă astfel. Copiii nu au voie să se joace cu aparatul. Curățarea și întreținerea realizate de utilizator nu au voie să fie realizate de copii fără supraveghere.
Armătura poate atinge în timpul utilizării o temperatură de peste 50 °C. În cazul temperaturilor de ieșire mai mari de 43 °C există pericolul de opărire.
Aparatul nu este adecvat pentru alimentarea unui duș (funcționare ca duș).

www.stiebel-eltron.com

DHM | 135 INDICAȚII SPECIALE

Aparatul trebuie separat de la rețeaua de curent de la toți polii cu o distanță minimă de 3 mm.
Tensiunea indicată trebuie să corespundă cu tensiunea de rețea.
Aparatul trebuie conectat permanent la un cablaj fix, excepție DHM 3.
Înlocuirea cablului electric de racordare la rețea în caz de deteriorare este permis să fie efectuată numai de către un electrician autorizat de către producător numai cu o piesă de schimb originală.
Fixați aparatul ca la descrierea din capitolul „Instalarea / Montajul”.
Respectați presiunea maximă admisă (vezi capitolul „Date tehnice / tabel de date”).
Rezistența specifică a apei din rețeaua de alimentare cu apă nu este permis să fie depășită (vezi capitolul „Instalare / Date tehnice / Tabel de date”).
Goliti aparatul conform descrierii din capitolul „Instalarea / Întreținerea / Golirea aparatului”.

136 | DHM

www.stiebel-eltron.com OPERARE Instrucțiuni generale

OPERARE

1. Instrucțiuni generale

Capitolul „Operare” se adresează utilizatorului aparatului și tehnicianului de specialitate.

Capitolul „Instalare” se adresează tehnicianului de specialitate.

Indicație Citiți cu atenție aceste instrucțiuni înaintea utilizării și păstrați-le bine. Predați instrucțiunile de utilizare următorului utilizator, dacă este cazul.

1.1 Instrucțiuni de siguranță

1.1.1 Structura instrucțiunilor de siguranță

CUVÂNT DE SEMNALIZARE Tipul pericolului Aici sunt înscrise posibilele urmări ale nerespectării indicațiilor semnalelor. ▶ Aici sunt înscrise măsurile de protejare contra pericolului.

1.1.2 Simboluri, tipul pericolului

1.1.3 Cuvinte semnal

CUVÂNT DE SEMNALIZARE	Semnificație
PERICOL	Indicații, a căror nerespectare cauzează răniri grave sau deces.
AVERTIZARE	Indicații, a căror nerespectare poate cauza răniri grave sau deces.
ATENȚIE	Indicații, a căror nerespectare poate cauza răniri de gravitate medie sau ușoară.

www.stiebel-eltron.com DHM | 137 OPERARE Siguranța în funcționare

1.2 Alte marcaje în această documentație

Indicație Indicațiile sunt încadrate de linii orizontale deasupra și dedesubtul textului. Indicațiile generale sunt marcate cu simbolul alăturat. ▶ Citiți cu atenție textele acestor indicații.

▶ Acest simbol vă arată că trebuie să acționați. Manevrele necesare vor fi descrise pas cu pas.

1.3 Unități de măsură

Indicație Dacă a fost altfel precizat, unitățile de măsură utilizate sunt milimetri.

2. Siguranța în funcționare

2.1 Utilizare conformă cu destinația

Aparatul este prevăzut pentru instalarea în mediul casnic. Poate fi utilizat în siguranță de persoane neinstruite. Aparatul poate fi utilizat și în spații nedestinate locuirii, de exemplu în mici ateliere, în măsura în care exploatarea se realizează în același mod.

Aparatul este conceput pentru încălzirea apei potabile. Aparatul este destinat utilizării pentru un lavoar.

O altfel de utilizare nu este conformă. Pentru o utilizare conformă cu destinația trebuie respectate aceste instrucțiuni precum și instrucțiunile accesoriilor utilizate.

2.2 Indicații generale de siguranță

PERICOL de arsură Armătura poate atinge în timpul utilizării o temperatură de peste 50 °C. În cazul temperaturilor de ieșire mai mari de 43 °C există pericolul de opărire.

138 | DHM www.stiebel-eltron.com www.stiebel-eltron.com DHM | 139

OPERARE

Descriere aparat

! AVERTIZARE Rănire Aparatul poate fi utilizat atât de copii peste 3 ani, cât și de persoane cu capacități corporale, senzoriale sau mentale reduse sau cu deficiențe privind experiența și cunoștințele dacă sunt supravegheate sau au fost instruite referitor la utilizarea sigură a aparatului și la pericolele care rezultă astfel. Copiii nu au voie să se joace cu aparatul. Curățarea și întreținerea realizate de utilizator nu au voie să fie realizate de copii fără supraveghere.

! PERICOL de electrocutare Cablul electric de racordare deteriorat trebuie înlocuit de un tehnician de specialitate. Se exclude astfel o posibilă periclitare.

! Pagube materiale Protejați aparatul și armătura contra înghețului.

! Pagube materiale Utilizați numai regulatorul de jet special livrat în pachet. Preveniți depunerile de calcar la garniturile de evacuare (vezi capitolul „Curățarea / îngrijirea și întreținerea”).

2.3 Marcaj de omologare

Vezi placa de identificare la aparat.

3. Descriere aparat

Mini-încălzitorul instant controlat hidraulic încălzește apa direct la locul de ieșire. La deschiderea armăturii se cuplează automat încălzirea. Prin intermediul conductelor scurte se reduc pierderile de energie și apă.

Capacitatea apei calde depinde de temperatura apei reci, de capacitatea de încălzire și de debit.

Sistemul de încălzire cu conductor neizolat este adecvat atât pentru apă săracă în calcar, cât și pentru apă cu conținut de calcar. Sistemul de încălzire nu este sensibil la depunerea de calcar. Sistemul de încălzire asigură o alimentare rapidă și eficientă a apei calde la chiuvetă.

La montarea regulatorului de jet special anexat obțineți un jet optim de apă.

4. Reglajele

În momentul în care deschideți robinetul de apă caldă la armătură sau se acționează senzorul la armătura cu senzor, sistemul de încălzire al aparatului se cuplează automat. Apa se încălzește. Puteți modifica temperatura apei prin intermediul armăturii:

Pentru cantitățile de pornire vezi capitolul „Date tehnice / Tabel date / Pornire”. OPERARE Curățare, îngrijire și întreținere

Creșterea temperaturii

▶ Reglați debitul prin intermediul armăturii.

Reducerea temperaturii

▶ Deschideți mai mult armătura. Amestecați cu mai multă apă rece.

După întreruperea alimentării cu apă

Vezi capitolul „Punerea în funcțiune / Repunerea în funcțiune”.

5. Curățare, îngrijire și întreținere

▶ Nu utilizați detergenți abrazivi sau solvenți. Pentru îngrijirea carcasei este suficientă o lavetă umedă. ▶ Controlați armăturile în mod regulat. Calcarul depus la căile de evacuare ale armăturii se poate îndepărta cu soluții de decalcifiere din comerț. ▶ Lăsați la verificat în mod regulat siguranța electrică a aparatului de către un specialist. ▶ Decalcificați sau înlocuiți în mod regulat regulatorul de jet special din armătură (vezi capitolul „Descrierea aparatului / Accesorii”).

6. Remedierea problemelor

Problemă	Cauză	Remediere
Sistemul de încălzire nu se conectează, cu toate că armătura a fost complet deschisă.	Nu există tensiune de alimentare la aparat.	Verificați siguranța din tabloul electric.
	La regulatorul de jet din armătură sunt depuneri de calcar sau este murdar.	Curățați și / sau decalcificați regulatorul de jet sau înlocuiți regulatorul de jet special.
	Alimentarea cu apă este întreruptă.	Aerisiți aparatul și conducta de alimentare cu apă rece (vezi capitolul „Instalări”).

Dacă nu puteți remedia cauza, contactați tehnicianul de specialitate. Pentru un ajutor mai bun și mai rapid, comunicați acestuia numărul de pe placă de identificare tipuri cu (000000-0000-000000).

DHM . . Nr.: 000000-0000-000000

140 | DHM www.stiebel-eltron.com www.stiebel-eltron.com DHM | 141

INSTALARE

Siguranța în funcționare

INSTALARE

7. Siguranța în funcționare

Instalarea, punerea în funcțiune, precum și întreținerea și repararea aparatului nu sunt permise decât tehnicianului de specialitate.

7.1 Indicații generale de siguranță

Buna funcționare și siguranța aparatului sunt garantate numai dacă sunt utilizate accesoriile și piesele de schimb originale prevăzute pentru aparat.

> ! Pagube materiale > Respectați temperatura maximă de alimentare admisă. La temperaturi mai înalte este posibilă deteriorarea aparatului. Cu ajutorul unei armături centrale cu termostat (vezi capitolul „Descrierea aparatului / Accesorii”) puteți limita temperatura de alimentare.

7.2 Prevederi, norme și reglementări

> ! Indicație > Respectați toate prevederile și reglementările naționale și locale.

Rezistența electrică specifică a apei nu trebuie să fie mai mică decât cea indicată pe eticheta cu tipul produsului. În cazul unei rețele colective de apă respectați rezistența electrică cea mai redusă a apei (vezi capitolul „Date tehnice / Tabel date”). Rezistența electrică specifică, sau conductibilitatea electrică a apei, o veți afla de la întreprinderea locală de alimentare a apei.

7.3 Unități de măsură

> ! Indicație > Dacă a fost altfel precizat, unitățile de măsură utilizate sunt milimetri. 142 | DHM www.stiebel-eltron.com

INSTALARE

Descriere aparat

8. Descriere aparat

8.1 Conținutul livrării

Împreună cu aparatul sunt livrate:

Sită la alimentarea cu apă rece
Regulator de jet special
Furtun de racord 3/8, 500 mm lungime, cu garnituri de etanșare*
Piesă în T 3/8*

pentru racordarea ca aparat sub presiune

8.2 Accesorii

Regulator de jet special

pentru DHM 3 și DHM 4
pentru DHM 6 și DHM 7

> Indicație > La montarea unui regulator de jet special în armătură obțineți un jet optim de apă.

Armătură sub presiune

WSH 10 | WSH 20 Armătură cu senzor pentru lavoar

Armături fără presiune

WSN 10 | WSN 20 Armătură cu senzor pentru lavoar
MAZ Armătură lavoar cu două robinete
MAE Armătură lavoar cu un robinet

ZTA 3/4 - armătură centrală cu termostat

Armătură cu termostat pentru premixare centrală, de exemplu pentru utilizarea unui încălzitor instant cu o instalație solară.

9. Pregătiri

▶ Purjați temeinic conducta de apă.

Instalația apă

Nu este necesar un ventil de siguranță.

Armături

▶ Utilizați armături adecvate (vezi capitolul „Descriere aparate / Accesorii”). INSTALARE

Montaj

10. Montaj

10.1 Loc montaj

Montați aparatul într-o încăpere ferită de îngheț în apropierea unei armături de extragere.

Acordați atenție accesului lateral facil la șuruburile de fixare a capacelor.

Aparatul este adecvat numai montajului sub chiuvetă (racorduri de apă în sus).

> PERICOL de electrocutare > Tipul de protecție IP25 este prevăzut numai dacă panoul din spate al aparatului este montat.

▶ Montăți întotdeauna panoul din spate al aparatului.

10.2 Alternative de montaj

Montaj sub chiuvetă, sub presiune, cu armătură sub presiune

www.stiebel-eltron.com

DHM | 143 144 | DHM www.stiebel-eltron.com

INSTALARE

Montaj

Montarea sub chiuvetă, fără presiune, cu armătură fără presiune

10.2.1 Montarea aparatului

▶ Montați aparatul la perete.

Indicație Peretele trebuie să aibă capacitate portantă suficientă.

▶ Desfaceți șuruburile de fixare ale capacului cu două rotații. ▶ Deblocați închiderea cu resort cu o șurubelniță. ▶ Scoateți capacul aparatului cu sistem de încălzire în față. ▶ Realizați trecerile pentru cablul electric în capacul aparatului cu ajutorul unui clește. Corectați conturul cu o pilă, dacă este cazul. INSTALARE

Montaj

Utilizați panoul din spatele aparatului drept șablon de găurire.
Fixați panoul din spatele aparatului cu dibluri și șuruburi adecvate pe perete.

Introduceți cablul electric prin orificiul de trecere al panoului din spate.
Atârnați capacul aparatului împreună cu sistemul de încălzire la partea inferioară.
Blocați sistemul de încălzire în închizătoarea cu resort.
Fixați capacul aparatului cu șuruburile de fixare ale capacului.

10.2.2 Montarea armăturii

! Pagube materiale

La montarea tuturor racordurilor trebuie să țineți contra la aparat cu o cheie SW 14.

Racord rezistent la presiune

Montați furtunul de racordare 3/8 și piesa în T 3/8, livrate împreună cu aparatul.
Montați armătura. Acordați atenție la efectuarea acestei operațiuni și instrucțiunilor de instalare și utilizare ale armăturii.

Racord fără presiune

Montați armătura. Acordați atenție la efectuarea acestei operațiuni și instrucțiunilor de instalare și utilizare ale armăturii.

www.stiebel-eltron.com

DHM | 145 146 | DHM www.stiebel-eltron.com

INSTALARE

Punere în funcțiune

10.3 Realizarea conexiunilor electrice

⚠️ PERICOL de electrocutare Efectuați toate lucrările de conexiune și instalare conform prevederilor.

⚠️ PERICOL de electrocutare Acordați atenție faptului ca aparatul să fie conectat la conductorul de protecție. Aparatul trebuie separat de la rețeaua de curent de la toți polii cu o distanță minimă de 3 mm.

⚠️ PERICOL de electrocutare În starea de livrare, aparatele sunt echipate cu un cablu electric de racordare (DHM 3 cu fișă de conectare). O conectare la un cablu electric pozat fix este posibilă dacă aceasta are o secțiune minimă corespunzătoare cablului electric de serie al aparatului. Este posibilă o secțiune maximă a cablului de 3 x 6 mm².

ℹ️ Pagube materiale Acordați atenție faptului ca la racordarea unei prize cu contact de protecție (în cazul unui cablu electric cu ștecăr) ca priza cu contact de protecție să fie liber accesibilă după instalarea aparatului.

ℹ️ Pagube materiale Respectați placa de identificare a aparatului. Tensiunea indicată trebuie să corespundă cu tensiunea de rețea.

▶ Conectați cablul electric în conformitate cu planul electric (vezi capitolul „Date tehnice / Schema de conexiuni electrice”).

11. Punere în funcțiune

11.1 Prima punere în funcțiune

26_02_05_0087

▶ Umpleți aparatul prin mai multe porniri succesive la armătura până când rețeaua de conducte și aparatul nu mai conțin aer. ▶ Executați un control al etanșeității. ▶ Introduceți ștecărul cu cablu electric, dacă este prevăzut, în priza cu contact de protecție sau cuplați siguranța. ▶ Verificați modul de funcționare al aparatului. INSTALARE

Scoaterea din funcțiune

11.2 Predarea aparatului

Explicați utilizatorului funcționarea aparatului și familiarizați-l cu utilizarea acestuia.
Avertizați utilizatorul asupra posibilelor pericole, în special asupra pericolului de opărire.
Predați aceste instrucțiuni.

11.3 Repunerea în funcțiune

! Pagube materiale

După întreruperea alimentării cu apă repuneți în funcțiune a aparatului urmând următorii pași, pentru a nu se distruge sistemul de încălzire cu conductori neizolați.

Decuplați aparatul de la tensiune. Scoateți pentru aceasta ștecărul cu cablu electric, dacă este prevăzut, sau decuplați siguranța.
Vezi capitolul „Prima punere în funcțiune”.

12. Scoaterea din funcțiune

Separați aparatul de la tensiunea de alimentare de la siguranță din tabloul electric sau scoateți ștecărul cu cablu electric din priză.
Goliti aparatul (vezi capitolul „Întreținerea”).

13. Remedierea defecțiunilor

Problemă	Cauză	Remediere
Sistemul de încălzire nu se conectează, cu toate că armătura a fost complet deschisă.	La regulatorul de jet din armătura sunt depuneri de calcar sau este murdar.	Curățați și / sau decalcificați regulatorul de jet sau înlocuiți regulatorul de jet special.
	Sita din conducta de apă rece este înfundată.	Curățați sita după blocarea alimentării cu apă rece.
	Sistemul de încălzire este defect.	Măsurați rezistența sistemului de încălzire și înlocuiți aparatul, dacă este cazul.
	Limitatorul de presiune de protecție s-a declanșat.	Remediați sursa defecțiunii. Eliberați aparatul de sub tensiune și depresurizați conducta de apă. Activăți limitatorul presiunii de protecție.

www.stiebel-eltron.com

DHM | 147 INSTALARE Întreținerea

Activăți limitatorul presiunii de protecție

Limitator presiune de protecție cu 1 poli DHM 4 / DHM 6
Limitator presiune de protecție cu 2 poli DHM 3 / DHM 7

14. Întreținerea

⚠️ PERICOL de electrocutare La efectuarea tuturor lucrărilor, separați toți polii aparatului de la rețea.

14.1 Golirea aparatului

⚠️ PERICOL de arsură La golire se poate scurge și apă încinsă.

Dacă trebuie să goliți aparatul în vederea lucrărilor de întreținere sau la pericol de îngheț pentru protecția întregii instalații procedați în felul următor:

Închideți vana de blocare din conducta de alimentare cu apă rece.
Deschideți ventilul de extragere.
Desfaceți racordurile de apă de la aparat.

14.2 Curățați filtrul

Puteți curăța sita integrată după demontarea conductei de apă rece.

148 | DHM www.stiebel-eltron.com INSTALARE

Date tehnice

14.3 Verificări conform VDE 0701/0702

Verificarea conductorului de împământare

▶ Verificați conductorul de împământare (în Germania de ex. DGUV A3) la contactul conductorului de împământare al cablului electric și la ștuțul de racordare al aparatului.

Rezistență izolație

▶ Dacă un aparat cu un randament caloric de > 3,5 kW nu atinge rezistența de izolație de 300 kΩ, atunci recomandăm să verificați proprietățile de izolație ale acestui aparat cu ajutorul măsurării curentului diferențial la curentul conductorului împământare / curentul de scurgere conform VDE 0701/0702 (figura C.3b).

14.4 Depozitarea aparatului

▶ Depozitați un aparat demontat ferit de îngheț, întrucât în aparat se mai află apă reziduală, care ar putea îngheța și provoca avarii.

14.5 Înlocuirea cablului de racordare electrică la DHM 6

▶ Pentru DHM 6 trebuie să folosiți în caz de înlocuire un cablu electric de 4 mm².

15. Date tehnice

15.1 Dimensiuni și racorduri

www.stiebel-eltron.com

DHM | 149 INSTALARE

Date tehnice

15.2 Schiță de conexiune electrică

15.2.1 DHM 3

1/N/PE ~ 200-240 V

Limitatorul presiunii de protecție
Comutator diferențial presiune

15.2.2 DHM 4 | DHM 6

1/N/PE ~ 200-240 V

Limitatorul presiunii de protecție
Comutator diferențial presiune

! Pagube materiale ▶ La racordare fixă conectați cablul electric conform marcajelor bornelor prizei.

150 | DHM

www.stiebel-eltron.com INSTALARE

Date tehnice

15.2.3 DHM 7

2/PE ~ 380-415 V

1 Limitatorul presiunii de protecție 2 Comutator diferențial presiune

15.3 Creșterea temperaturii

La o tensiune de 230 V / 400 V rezultă următoarele creșteri ale temperaturii apei:

X Debit în l/min

Y Creștere temperatură în K

1 3,5 kW - 230 V 2 4,4 kW - 230 V 3 5,7 kW - 230 V 4 6,5 kW - 400 V

Exemplu DHM 3 cu 3,5 kW

www.stiebel-eltron.com

DHM | 151 INSTALARE

Date tehnice

15.4 Domenii de utilizare

Pentru rezistența și conductibilitatea electrică specifică, vezi „Tabel cu date”.

Date normate la 15 °C			20 °C			25 °C
Rezistență spec. ρ ≥	Rezistență conductibilitate σ ≤		Rezistență spec. ρ ≥	Rezistență conductibilitate σ ≤		Rezistență spec. ρ ≥	Rezistență conductibilitate σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

152 | DHM

www.stiebel-eltron.com INSTALARE

Date tehnice

15.5 Informații privind consumul de energie

Fișă de date produs: Preparator de apă caldă convențional conform ordonanței (UE) nr. 812/2013 | 814/2013

		DHM 3	DHM 4	DHM 6	DHM 7
		220813	220814	185473	232789
Producător		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Profil de sarcină		XXS	XXS	XXS	XS
Clasa de eficiență energetică		A	A	A	A
Randamentul energetic	%	39	38	38	40
Consum anual energie electrică	kWh	477	478	478	465
Nivelul puterii acustice	dB(A)	15	15	15	15
Indicații speciale privind măsurarea eficienței		fără	fără	fără	fără
Consum zilnic de energie electrică	kWh	2,200	2,200	2,200	2,130

www.stiebel-eltron.com

DHM | 153 INSTALARE

Date tehnice

15.6 Tabel de date

		DHM 3				DHM 4				DHM 6				DHM 7
		220813				220814				185473				232789
Variabilă electrică
Tensiune nominală	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Putere nominală	kW	2,7	3,2	3,53	3,8	3,3	4,0	4,4	4,8	4,3	5,2	5,7	6,2	5,9	6,5
Curent nominal	A	13,3	14,5	15,2	15,8	16,7	18,2	19,1	20	21,6	23,6	24,7	25,8	15,5	16,3
Siguranță fuzibilă	A				16				20	25	25	25	32	16	20
Frecvență	Hz			50/60				50/60				50/60	50/60	50/60	50
Faze				1/N/PE				1/N/PE				1/N/PE			2/PE
Rezistență specifică ρ₁₅ ≥	Ω cm			1100				1100				1100			1100
Conductibilitate specifică σ₁₅ ≤	μS/cm			909				909				909			909
Impedanță max. rețea la 50Hz	Ω								0,434	0,394	0,377	0,361
Conexiune
Racordare hidraulică				G 3/8 A				G 3/8 A				G 3/8 A			G 3/8 A
Limite de utilizare
Presiune maximă admisă	MPa			1				1				1			1
Valori
Temperatură maximă admisă de intrare apă	°C			35				35				35			35
PORNIT	l/min			> 1,6				> 2,0				> 2,6			> 2,6
Pierdere de presiune la debit	MPa			0,05				0,06				0,08			0,08
Debit pentru pierderea de presiune	l/min			1,6				2,0				2,6			2,6
Limită debit la	l/min			2,2				2,8				4,3			4,3
Livrare ACM	l/min			2,0				2,5				3,2			3,7
ΔΘ dacă există	K			25				25				25			25
Date hidraulice
Capacitate nominală	l			0,1				0,1				0,1			0,1

154 | DHM

www.stiebel-eltron.com

INSTALARE

Date tehnice

	DHM 3	DHM 4	DHM 6	DHM 7
Versiune
Tip montaj sub masă	X	X	X	X
Tipul construcției Deschis	X	X	X	X
Tip construcție, închis	X	X	X	X
Clasa de protecție	1	1	1	1
Bloc izolație	Plastic	Plastic	Plastic	Plastic
Generator de căldură sistem de încălzire	Fir neizolat	Fir neizolat	Fir neizolat	Fir neizolat
Capac și panou dorsal	Plastic	Plastic	Plastic	Plastic
Culoare	alb	alb	alb	alb
Protecție (IP)	IP25	IP25	IP25	IP25
Dimensiuni
Înălțime	mm	143	143	143
Lățime	mm	190	190	190
Adâncime	mm	82	82	82
Lungime cablu racord rețea	mm	700	700	700
Greutăți
Masă	kg	1,4	1,4	1,4

Indicații

Aparatul corespunde cu IEC 61000-3-12.

www.stiebel-eltron.com

DHM | 155 GARANȚIE | MEDIU ȘI RECICLARE

Garanție

Pentru aparatele procurate din afara Germaniei nu sunt valabile condițiile de garanție ale societăților noastre din Germania. Mai mult, în țările în care produsele noastre sunt distribuite de una din filialele noastre, o garanție este acordată numai de către aceste filiale. O asemenea garanție se acordă numai atunci când filiala a editat propriile condiții de garanție. Nu se acordă nici un fel de garanție în afară de aceasta.

Pentru aparatele care au fost procurate din țări în care nici o filială de a noastră nu distribuie produsele noastre, nu acordăm nici un fel de garanție. Posibilele garanții acordate de către importator rămân de aceea neafectate.

Mediu și reciclare

Vă rugăm să ajutați la protecția mediului. Eliminați materialele după utilizare conform prescripțiilor naționale.

156 | DHM

www.stiebel-eltron.com СОДЕРЖАНИЕ | СПЕЦИАЛЬНЫЕ УКАЗАНИЯ

СПЕЦИАЛЬНЫЕ УКАЗАНИЯ

ЭКСПЛУАТАЦИЯ

Общие указания _________________________ 159
Техника безопасности _____________________ 160
Описание устройства _____________________ 162
Настройки _____________________________ 162
Чистка, уход и техническое обслуживание __ 162
Устранение неисправностей _________________ 163

МОНТАЖ

Техника безопасности _____________________ 163
Описание устройства _____________________ 164
Подготовительные мероприятия _________________ 165
Монтаж _____________________________ 165
Ввод в эксплуатацию _____________________ 169
Вывод из эксплуатации _____________________ 170
Устранение неисправностей _________________ 170
Техобслуживание _____________________ 171
Технические характеристики _________________ 173

ГАРАНТИЯ

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ

СПЕЦИАЛЬНЫЕ УКАЗАНИЯ

Детям старше 3 лет, а также лицам с ограниченными физическими, сенсорными и умственными способностями, не имеющим опыта и не владеющим информацией о приборе, разрешено использовать прибор только под присмотром других лиц или после соответствующего инструктажа о правилах безопасного пользования и потенциальной опасности в случае несоблюдения этих правил. Не допускать шалостей детей с прибором. Дети могут выполнять чистку прибора и те виды технического обслуживания, которые обычно производятся пользователем, только под присмотром взрослых.

www.stiebel-eltron.com DHM | 157 СПЕЦИАЛЬНЫЕ УКАЗАНИЯ

Во время работы арматура может нагреваться до температуры свыше 50 °C. При температуре воды на выходе выше 43 °C существует опасность обваривания.
Прибор не предназначен для подачи воды в душ (режим душа).
Прибор должен отсоединяться от электросети с раствором всех контактов не менее 3 мм на всех полюсах.
Напряжение сети должно совпадать с указанным на табличке.
Прибор должен быть подключен к стационарной электрической проводке, Исключение DHM 3.
При повреждении кабеля электропитания или необходимости его замены выполнять эти работы должен только специалист, уполномоченный производителем, и только с использованием оригинального кабеля.
Закрепить прибор, как описано в главе «Установка / Монтаж».
Убедиться, что давление соответствует максимально допустимому (см. главу «Технические характеристики / Таблица параметров»).
Удельное электрическое сопротивление воды не должно быть ниже указанного на заводской табличке (см. главу «Установка / Технические характеристики / Таблица параметров»).
При опорожнении прибора следовать указаниям главы «Монтаж / Техническое обслуживание / Опорожнение прибора».

158 | DHM

www.stiebel-eltron.com ЭКСПЛУАТАЦИЯ ОБЩИЕ УКАЗАНИЯ

ЭКСПЛУАТАЦИЯ

1. Общие указания

Глава «Эксплуатация» предназначена для пользователя и специалиста.

Глава «Монтаж» предназначена для специалиста.

> Указание > Перед началом эксплуатации следует внимательно прочитать данное руководство и сохранить его. При необходимости передать настоящее руководство следующему пользователю.

1.1 Указания по технике безопасности

1.1.1 Структура указаний по технике безопасности

> СИГНАЛЬНОЕ СЛОВО Вид опасности > Здесь приведены возможные последствия несоблюдения указания по технике безопасности. > ▶ Здесь приведены мероприятия по предотвращению опасности.

1.1.2 Символы, вид опасности

1.1.3 Сигнальные слова

СИГНАЛЬНОЕ СЛОВО	Значение
ОПАСНОСТЬ	Указания, несоблюдение которых приводит к серьезным травмам или к смертельному исходу.
ПРЕДУПРЕЖДЕНИЕ	Указания, несоблюдение которых может привести к серьезным травмам или к смертельному исходу.
ОСТОРОЖНО	Указания, несоблюдение которых может привести к травмам средней тяжести или к легким травмам.

www.stiebel-eltron.com DHM | 159 ЭКСПЛУАТАЦИЯ

ТЕХНИКА БЕЗОПАСНОСТИ

1.2 Другие обозначения в данной документации

Этот символ указывает на необходимость выполнения определенных действий. Описание необходимых действий приведено шаг за шагом.

1.3 Единицы измерения

Указание При отсутствии иных указаний все размеры приведены в миллиметрах.

2. Техника безопасности

2.1 Использование по назначению

Прибор предназначен для бытового использования. Для его безопасного обслуживания пользователю не требуется проходить инструктаж. Возможно использование прибора не только в быту, но и, например, на предприятиях малого бизнеса при условии соблюдения тех же условий эксплуатации.

Прибор предназначен для нагрева водопроводной воды. Прибор предназначен для умывальника.

Любое иное или не указанное в настоящем руководстве использование данного устройства считается использованием не по назначению.

Использование по назначению подразумевает соблюдение требований настоящего руководства, а также руководств к используемым принадлежностям.

160 | DHM

www.stiebel-eltron.com ЭКСПЛУАТАЦИЯ

ТЕХНИКА БЕЗОПАСНОСТИ

2.2 Общие указания по технике безопасности

⚠️ ОПАСНОСТЬ ошпаривание Во время работы арматура может нагреваться до температуры свыше 50 °C. При температуре воды на выходе выше 43 °C существует опасность обваривания.

❗ ПРЕДУПРЕЖДЕНИЕ травма Детям старше 3 лет, а также лицам с ограниченными физическими, сенсорными и умственными способностями, не имеющим опыта и не владеющим информацией о приборе, разрешено использовать прибор только под присмотром других лиц или после соответствующего инструктажа о правилах безопасного пользования и потенциальной опасности в случае несоблюдения этих правил. Не допускать шалостей детей с прибором. Дети могут выполнять чистку прибора и те виды технического обслуживания, которые обычно производятся пользователем, только под присмотром взрослых.

⚠️ ОПАСНОСТЬ поражение электрическим током Замену поврежденного кабеля электропитания разрешается производить только специалисту. Это позволит исключить потенциальную опасность.

! Материальный ущерб Прибор и арматуру необходимо защитить от мороза.

! Материальный ущерб Использовать только входящий в комплект поставки регулятор струи. Не допускать образования отложений накипи в изливах арматуры (см. главу «Очистка, уход и техническое обслуживание»).

2.3 Знак технического контроля

EAC Евразийское соответствие Данный прибор соответствует требованиям безопасности технического регламента Таможенного союза и прошел соответствующие процедуры подтверждения соответствия.

См. заводскую таблицу на приборе.

www.stiebel-eltron.com

DHM | 161 ЭКСПЛУАТАЦИЯ

ОПИСАНИЕ УСТРОЙСТВА

3. Описание устройства

Компактный проточный нагреватель с гидравлическим управлением нагревает воду непосредственно около точки отбора. При открывании арматуры автоматически включается нагрев. Малая длина трубопровода до точки отбора обеспечивает низкий уровень потерь энергии и воды.

Производительность подготовки горячей воды зависит от температуры холодной воды, мощности нагрева и расхода.

Нагревательная система с открытым нагревательным элементом пригодна для мягкой и жесткой воды. Такая система в достаточной степени невосприимчива к образованию накипи. Она быстро и эффективно обеспечивает умывальник горячей водой.

Оптимальную струю воды можно получить, установив прилагаемый специальный регулятор струи.

4. Настройки

Как только будет открыт кран горячей воды на арматуре или сработает датчик арматуры, в приборе автоматически включится система нагрева. Начнется нагрев воды. Изменять температуру воды можно с помощью арматуры.

Расход, необходимый для включения, указан в главе «Технические характеристики / Таблица параметров / Включение».

Повысить температуру

Снизить расход воды, прикрыв запорный клапан.

Снизить температуру

Приоткрыть кран или добавить холодную воду.

После отключения подачи воды

См. главу «Ввод в эксплуатацию / Повторный ввод в эксплуатацию».

5. Чистка, уход и техническое обслуживание

Не использовать абразивные или едкие чистящие средства. Для ухода за прибором и очистки корпуса достаточно влажной тканевой салфетки.
Необходимо периодически проверять арматуру. Известковые отложения на сливной арматуре можно удалить с помощью имеющихся в продаже средств для удаления накипи.
Безопасность электрической части должен регулярно проверять специалист.
Необходимо регулярно удалять накипь или производить замену специального регулятора струи на арматуре (см. главу «Описание прибора / Принадлежности»).

162 | DHM

www.stiebel-eltron.com МОНТАЖ

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

6. Устранение неисправностей

Проблема	Причина	Способ устранения
Прибор, несмотря на полностью открытый кран горячей воды, не включается.	На приборе отсутствует напряжение.	Проверить предохранители электрической сети в здании.
	Регулятор струи в арматуре заизвесткован или загрязнен.	Очистить регулятор струи и / или удалить из него накипь либо заменить специальный регулятор струи.
	Водоснабжение отключено.	Удалить воздух из прибора и трубопровода подачи холодной воды (см. главу «Настройки»).

Если невозможно устранить эту неисправность самостоятельно, следует пригласить специалиста. Чтобы специалист смог оперативно помочь, следует сообщить ему номер прибора с заводской таблички (000000-0000-000000).

DHM . . Nr.: 000000-0000-000000

МОНТАЖ

7. Техника безопасности

Монтаж, запуск, а также техобслуживание и ремонт устройства должны производиться только квалифицированным специалистом.

7.1 Общие указания по технике безопасности

Безупречная работа прибора и безопасность эксплуатации гарантируются только при использовании соответствующих оригинальных принадлежностей и оригинальных запчастей.

! Материальный ущерб Необходимо соблюдать максимально допустимую температуру поступающей холодной воды. При более высоких температурах подачи возможно повреждение прибора. С помощью термостатирующей арматуры (см. главу «Описание прибора / Принадлежности») можно ограничивать температуру подачи.

www.stiebel-eltron.com

DHM | 163 МОНТАЖ

ОПИСАНИЕ УСТРОЙСТВА

7.2 Предписания, стандарты и положения

Указание Необходимо соблюдать все общегосударственные и региональные предписания и положения.

Удельное электрическое сопротивление воды не должно быть ниже указанного на заводской табличке! Если речь идет об объединенной системе водоснабжения, необходимо учитывать наименьшее электрическое сопротивление воды (см. главу «Технические характеристики / Таблица параметров»). Узнать удельное электрическое сопротивление или электропроводность воды следует на предприятии водоснабжения.

7.3 Единицы измерения

Указание При отсутствии иных указаний все размеры приведены в миллиметрах.

8. Описание устройства

8.1 Комплект поставки

В комплект поставки прибора входят:

сетчатый фильтр для линии подачи холодной воды,
специальный регулятор струи,
соединительный шланг 3/8 длиной 500 мм, с уплотнениями,*
тройник 3/8,*

Для подключения в качестве напорного прибора

8.2 Принадлежности

Специальный регулятор струи

для DHM 3 и DHM 4
для DHM 6 и DHM 7

Указание Оптимальную струю воды можно получить, установив прилагаемый специальный регулятор струи.

Напорная арматура

WSH 10 | WSH 20 Арматура с датчиком для мойки

164 | DHM

www.stiebel-eltron.com МОНТАЖ

ПОДГОТОВИТЕЛЬНЫЕ МЕРОПРИЯТИЯ

Безнапорные арматуры

WSN 10 | WSN 20 Арматура с датчиком для мойки
MAZ Арматура с двумя ручками для умывальника
MAE Арматура с одной ручкой для умывальника

ZTA 3/4 — центральная термостатирующая арматура

Термостатирующая арматура предназначена для центрального предварительного смешивания, например, при эксплуатации проточного водонагревателя вместе с солнечной системой отопления.

9. Подготовительные мероприятия

► Тщательно промыть водопроводную систему.

Водопроводные работы

Предохранительный клапан не требуется.

Арматура

► Использовать подходящую арматуру (см. главу «Описание прибора / Принадлежности»).

10. Монтаж

10.1 Место монтажа

Устанавливать прибор только в незамерзающем помещении рядом с водоразборной арматурой.

Необходимо обеспечить возможность доступа к боковым винтам крепления крышки.

Прибор подходит исключительно для монтажа под раковиной (соединения для воды снизу).

> ОПАСНОСТЬ поражение электрическим током Степень защиты IP25 обеспечивается только при установленной задней стенке прибора.

► Монтаж задней стенки прибора является обязательным.

www.stiebel-eltron.com

DHM | 165 МОНТАЖ

МОНТАЖ

10.2 Альтернативные варианты монтажа

Монтаж под раковиной, напорный, с напорной арматурой

26.02.05.0093

Монтаж под раковиной, безнапорный, с безнапорной арматурой

26.02.05.0080

10.2.1 Монтаж прибора

► Смонтировать прибор на стене.

Указание Стена должна обладать достаточной несущей способностью.

166 | DHM

www.stiebel-eltron.com МОНТАЖ

МОНТАЖ

Вывернуть винты крепления крышки на два оборота.
Разблокировать запор с защелкой при помощи отвертки.
Снять по направлению вперед крышку прибора вместе с системой нагрева.
С помощью клещей выломать в крышке прибора отверстие для ввода кабеля электропитания. При необходимости обточить контур напильником.

В качестве шаблона для сверления следует использовать заднюю стенку прибора.
Закрепить заднюю стенку прибора на стене с помощью подходящих дюбелей и винтов.

www.stiebel-eltron.com

DHM | 167 168 | DHM www.stiebel-eltron.com

МОНТАЖ

Пропустить кабель электропитания через кабельный ввод в задней стенке.
Навесить нижнюю часть крышки прибора вместе с системой нагрева.
Зафиксировать систему нагрева с помощью запора с защелкой.
Закрепить крышку прибора с помощью соответствующих винтов.

10.2.2 Монтаж арматуры

! Материальный ущерб При монтаже всех соединений необходимо придерживать прибор гаечным ключом размером 14.

Герметичное соединение

Смонтировать соединительный шланг 3/8, входящий в комплект поставки, и тройник 3/8.
Установить арматуру. При этом следует также соблюдать положения инструкции по эксплуатации и установке арматуры.

Безнапорное соединение

Установить арматуру. При этом следует также соблюдать положения инструкции по эксплуатации и установке арматуры.

10.3 Подключение к сети питания

! ОПАСНОСТЬ поражение электрическим током Все работы по электрическому подключению и монтажу необходимо производить в соответствии с инструкцией.

! ОПАСНОСТЬ поражение электрическим током Проверить подключение прибора к защитному проводу. Прибор должен отсоединяться от электросети с раствором всех контактов не менее 3 мм на всех полюсах.

! ОПАСНОСТЬ поражение электрическим током В состоянии на момент поставки приборы оснащены кабелем электропитания (DHM 3 с вилкой). Неразъемное подключение допускается, если поперечное сечение сетевого провода не меньше, чем у кабеля электропитания прибора, входящего в серийную комплектацию. Максимально допустимое поперечное сечение провода составляет 3 x 6 мм². МОНТАЖ

ВВОД В ЭКСПЛУАТАЦИЮ

! Материальный ущерб При подключении к розетке с защитным контактом (если прибор подключается с помощью кабеля с вилкой) после установки прибора доступ к розетке должен оставаться свободным.

! Материальный ущерб Следует соблюдать данные на заводской табличке. Напряжение сети должно совпадать с указанным на табличке.

► Подключить кабель электропитания в соответствии с электрической схемой (см. главу «Технические характеристики / Электрическая схема»).

11. Ввод в эксплуатацию

11.1 Первый ввод в эксплуатацию

26.02.05.0087

► Заполнить прибор, многократно открывая и закрывая арматуру, пока из водопроводной сети и контура прибора не будет удален весь воздух. ► Выполнить проверку герметичности. ► Вставить вилку кабеля электропитания, если она имеется, в розетку с защитным контактом или включить автоматический выключатель. ► Проверить работу прибора.

11.2 Передача прибора

► Объяснить пользователю принцип работы прибора и ознакомить его с правилами использования прибора. ► Указать пользователю на возможные опасности, особенно на опасность обваривания. ► Передать данное руководство.

www.stiebel-eltron.com

DHM | 169 МОНТАЖ

ВЫВОД ИЗ ЭКСПЛУАТАЦИИ

11.3 Повторный ввод в эксплуатацию

! Материальный ущерб После нарушения водоснабжения необходимо снова включить прибор, выполняя описанные далее действия; это поможет избежать повреждения нагревательной системы с открытым нагревательным элементом.

Отключить прибор от сети. Для этого нужно извлечь вилку кабеля электропитания, если она имеется, из розетки с защитным контактом или выключить автоматический выключатель.
См. главу «Первый ввод в эксплуатацию».

12. Вывод из эксплуатации

Обесточить прибор с помощью предохранителя в электрической сети здания или извлечения вилки кабеля электропитания из розетки.
Опорожнить прибор, см. главу «Техобслуживание».

13. Устранение неисправностей

Проблема	Причина	Способ устранения
Прибор, несмотря на полностью открытый кран горячей воды, не включается.	Регулятор струи в арматуре заизвесткован или загрязнен.	Очистить регулятор струи и / или удалить из него накипь либо заменить специальный регулятор струи.
	Загрязнено сито на линии подачи холодной воды.	Прочистить фильтр, предварительно перекрыв подачу холодной воды.
	Неисправна нагревательная система.	Измерить сопротивление в системе нагрева; при необходимости заменить прибор.
	Сработал предохранительный ограничитель давления.	Устранить причину неисправности. Обесточить прибор и сбросить давление в водопроводе. Активировать предохранительный ограничитель давления.

170 | DHM

www.stiebel-eltron.com МОНТАЖ

ТЕХОБСЛУЖИВАНИЕ

Привести в действие предохранительный ограничитель давления

1 Однополюсный предохранительный ограничитель давления DHM 4 / DHM 6 2 Двухполюсный предохранительный ограничитель давления DHM 3 / DHM 7

14. Техобслуживание

⚠️ ОПАСНОСТЬ поражение электрическим током При любых работах необходимо полное отключение прибора от сети.

14.1 Опорожнение прибора

⚠️ ОПАСНОСТЬ ошпаривание При опорожнении прибора из него может вытекать горячая вода.

При необходимости слить воду из прибора для технического обслуживания или защиты всей установки от замерзания следует действовать, как описано ниже.

Закрыть запорный клапан в трубопроводе подачи холодной воды.
Открыть раздаточный вентиль.
Отсоединить трубопроводы подачи воды от прибора.

www.stiebel-eltron.com

DHM | 171 МОНТАЖ

ТЕХОБСЛУЖИВАНИЕ

14.2 Очистка сетчатого фильтра

Встроенный сетчатый фильтр можно прочистить после демонтажа трубопровода холодной воды.

26.02.05.0065

14.3 Проверки согласно VDE 0701/0702

Проверка провода заземления

▶ Проверить заземление (в Германии, например, согласно DGUV A3) на контакте защитного провода кабеля электропитания и на соединительном патрубке прибора.

Сопротивление изоляции

▶ Если прибор номинальной мощности > 3,5 кВт не достигает сопротивления изоляции 300 кОм, рекомендуем проверить характеристики изоляции этого прибора, методом разностного тока измерив ток защитного провода / ток поверхностной утечки согласно VDE 0701/0702 (рис. С.3б).

14.4 Хранение прибора

▶ Хранить демонтированный прибор в отапливаемом помещении, поскольку в приборе всегда находятся остатки воды, которые могут замерзнуть и повредить его.

14.5 Замена кабеля электропитания в DHM 6

▶ Для замены кабеля электропитания в DHM 6 следует использовать кабель с сечением провода 4 мм².

DHM

www.stiebel-eltron.com МОНТАЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

15. Технические характеристики

15.1 Размеры и соединения

			DHM
b02	Кабельный ввод I
b03	Кабельный ввод II
c01	Подвод холодной воды	Наружная резьба	G 3/8 A
c06	Выпуск. труба горячей воды	Наружная резьба	G 3/8 A

15.2 Электрическая схема

15.2.1 DHM 3

1/N/PE ~ 200–240 В

1 Предохранительный ограничитель давления 2 Датчик разности давлений

www.stiebel-eltron.com

DHM | 173 МОНТАЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

15.2.2 DHM 4 | DHM 6 1/N/PE ~ 200–240 В

1 Предохранительный ограничитель давления 2 Датчик разности давлений

15.2.3 DHM 7 2/PE ~ 380–415 В

1 Предохранительный ограничитель давления 2 Датчик разности давлений

! Материальный ущерб ► При неразъемном подключении кабеля электропитания провода подключаются в соответствии с обозначениями клемм колодки.

174 | DHM

www.stiebel-eltron.com МОНТАЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

15.3 Повышение температуры

При напряжении 230 / 400 В действуют следующие значения повышения температуры воды:

X Объемный расход в л/мин Y Повышение температуры в К 1 3,5 кВт – 230 В 2 4,4 кВт – 230 В 3 5,7 кВт – 230 В 4 6,5 кВт – 400 В

Пример: DHM 3, мощность 3,5 кВт
Объемный расход	л/мин	2,0
Повышение температуры	К	25
Температура холодной воды на входе	°C	12
Максимально возможная температура воды на выходе	°C	37

15.4 Рабочие диапазоны

Удельное электрическое сопротивление и удельная электропроводность воды указаны в таблице параметров.

| Стандартные данные

при 15 °C			20 °C			25 °C
Удел.
сопротив-
ление
ρ ≥	Удел. Электро-
проводность
σ ≤	Удел.
сопротив-
ление
ρ ≥	Удел. Электро-
проводность
σ ≤	Удел.
сопротив-
ление
ρ ≥	Удел.
проводность
σ ≤	Удел.
электро-
проводность
σ ≤	Удел.
проводность
σ ≤	Удел.
электро-
проводность
σ ≤
Ом·см	mS/m	μS/cm	Ом·см	mS/m	μS/cm	Ом·см	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

www.stiebel-eltron.com

DHM | 175 МОНТАЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

15.5 Характеристики энергопотребления

Технические характеристики изделия: Стандартный водонагреватель (в соответствии с регламентом ЕС № 812/2013 | 814/2013)

| | DHM 3 220813 | DHM 4 220814 | DHM 6 185473 | DHM 7

232789 | | --- | --- | --- | --- | --- | | Производитель | STIEBEL ELTRON | STIEBEL ELTRON | STIEBEL ELTRON | STIEBEL ELTRON | | Профиль нагрузки | XXS | XXS | XXS | XS | | Класс энергоэффективности | A | A | A | A | | Энергетический КПД | % 39 | % 38 | % 38 | % 40 | | Годовое потребление электроэнергии | кВтч 477 | кВтч 478 | кВт 478 | кВт 465 | | Уровень звуковой мощности | дБ(A) 15 | дБ(A) 15 | дБ(A) 15 | дБ(A) 15 | | Особые указания по измерению эффективности | Нет | Нет | Нет | Нет | | Суточное потребление электроэнергии | кВтч 2,200 | кВтч 2,200 | кВт 2,200 | кВт 2,130 |

176 | DHM

www.stiebel-eltron.com МОНТАЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

15.6 Таблица параметров

		DHM 3				DHM 4				DHM 6				DHM 7
		220813				220814				185473				232789
Электрические параметры
Номинальное напряжение	В	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Номинальная мощность	кВт	2,7	3,2	3,53	3,8	3,3	4,0	4,4	4,8	4,3	5,2	5,7	6,2	5,9	6,5
Номинальный ток	А	13,3	14,5	15,2	15,8	16,7	18,2	19,1	20	21,6	23,6	24,7	25,8	15,5	16,3
Предохранитель	А			16				20	25	25	25	32	16	20	20
Частота	Гц			50/60				50/60				50/60	50/60	50/60	50
Фазы				1/N/PE				1/N/PE				1/N/PE			2/PE
Удельное сопротивление ρ15 ≥	Ω см			1100				1100				1100			1100
Удельная электропроводность σ15 ≤	μS/см			909				909				909			909
Макс. полное сопротивление сети при 50 Гц	Ω								0,434	0,394	0,377	0,361
Подключения
Подвод воды				G 3/8 A				G 3/8 A				G 3/8 A			G 3/8 A
Пределы рабочего диапазона
Максимальное допустимое давление	МПа			1				1				1			1
Значения
Макс. допустимая температура подачи	°C			35				35				35			35
Вкл.	л/мин			> 1,6				> 2,0				> 2,6			> 2,6
Потеря давления при объемном расходе	МПа			0,05				0,06				0,08			0,08
Объемный расход при перепаде давления	л/мин			1,6				2,0				2,6			2,6
Ограничение объемного расхода при	л/мин			2,2				2,8				4,3			4,3
Мощность по горячей воде	л/мин			2,0				2,5				3,2			3,7
Δθ при подаче	К			25				25				25			25
Гидравлические данные
Номинальная вместимость	л			0,1				0,1				0,1			0,1

www.stiebel-eltron.com 178 | DHM www.stiebel-eltron.com

МОНТАЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	DHM 3	DHM 4	DHM 6	DHM 7
Исполнения
Монтаж под раковиной	X	X	X	X
Конструкция открытого типа	X	X	X	X
Конструкция закрытого типа	X	X	X	X
Класс защиты	1	1	1	1
Изолирующий блок	Полимерный материал	Полимерный материал	Полимерный материал	Полимерный материал
Нагревательная система с генератором тепла	Неизолированный провод, электрод	Неизолированный провод, электрод	Неизолированный провод, электрод	Неизолированный провод, электрод
Крышка и задняя панель	Полимерный материал	Полимерный материал	Полимерный материал	Полимерный материал
Цвет	белый	белый	белый	белый
Степень защиты (IP)	IP25	IP25	IP25	IP25
Размеры
Высота	мм	143	143	143
Ширина	мм	190	190	190
Глубина	мм	82	82	82
Длина соединительного кабеля	мм	700	700	700
Показатели веса
Вес	кг	1,4	1,4	1,4

Указание Прибор соответствует требованиям стандарта IEC 61000-3-12. ГАРАНТИЯ | ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ

Гарантия

Приборы, приобретенные за пределами Германии, не подпадают под условия гарантии немецких компаний. К тому же в странах, где продажу нашей продукции осуществляет одна из наших дочерних компаний, гарантия предоставляется исключительно этой дочерней компанией. Такая гарантия предоставляется только в случае, если дочерней компанией изданы собственные условия гарантии. За пределами этих условий никакая гарантия не предоставляется.

На приборы, приобретенные в странах, где ни одна из наших дочерних компаний не осуществляет продажу нашей продукции, никакие гарантии не распространяются. Это не затрагивает гарантий, которые могут предоставляться импортером.

Защита окружающей среды и утилизация

Внесите свой вклад в охрану окружающей среды. Утилизацию использованных материалов следует производить в соответствии с национальными нормами.

www.stiebel-eltron.com DHM | 179 Deutschland STIEBEL ELTRON GmbH & Co. KG Dr.-Stiebel-Straße 33 | 37603 Holzminden Tel. 05531 702-0 | Fax 05531 702-480 info@stiebel-eltron.de www.stiebel-eltron.de

Verkauf Kundendienst Ersatzteilverkauf

Tel. 05531 702-110 | Fax 05531 702-95108 | info-center@stiebel-eltron.de Tel. 05531 702-111 | Fax 05531 702-95890 | kundendienst@stiebel-eltron.de Tel. 05531 702-120 | Fax 05531 702-95335 | ersatzteile@stiebel-eltron.de

Australia STIEBEL ELTRON Australia Pty. Ltd. 6 Prohasky Street | Port Melbourne VIC 3207 Tel. 03 9645-1833 | Fax 03 9645-4366 info@stiebel.com.au www.stiebel.com.au

Austria STIEBEL ELTRON Ges.m.b.H. Gewerbegebiet Neubau-Nord Margaritenstraße 4 A | 4063 Hörsching Tel. 07221 74600-0 | Fax 07221 74600-42 info@stiebel-eltron.at www.stiebel-eltron.at

Belgium STIEBEL ELTRON bvba/sprl 't Hofveld 6 - D1 | 1702 Groot-Bijgaarden Tel. 02 42322-22 | Fax 02 42322-12 info@stiebel-eltron.be www.stiebel-eltron.be

China STIEBEL ELTRON (Tianjin) Electric Appliance Co., Ltd. Plant C3, XEDA International Industry City Xiqing Economic Development Area 300085 Tianjin Tel. 022 8396 2077 | Fax 022 8396 2075 info@stiebeeltron.cn www.stiebeeltron.cn

Czech Republic STIEBEL ELTRON spol. s r.o. K Hájům 946 | 155 00 Praha 5 - Stodůlky Tel. 251116-111 | Fax 235512-122 info@stiebel-eltron.cz www.stiebel-eltron.cz

Finland STIEBEL ELTRON OY Kapinakuja 1 | 04600 Mäntsälä Tel. 020 720-9988 info@stiebel-eltron.fi www.stiebel-eltron.fi

France STIEBEL ELTRON SAS 7-9, rue des Selliers B.P. 85107 | 57073 Metz-Cédex 3 Tel. 0387 7438-88 | Fax 0387 7468-26 info@stiebel-eltron.fr www.stiebel-eltron.fr

Hungary STIEBEL ELTRON Kft. Gyár u. 2 | 2040 Budaörs Tel. 01 250-6055 | Fax 01 368-8097 info@stiebel-eltron.hu www.stiebel-eltron.hu

Japan NIHON STIEBEL Co. Ltd. Kowa Kawasaki Nishiguchi Building 8F 66-2 Horikawa-Cho Saiwai-Ku | 212-0013 Kawasaki Tel. 044 540-3200 | Fax 044 540-3210 info@nihonstiebel.co.jp www.nihonstiebel.co.jp

Netherlands STIEBEL ELTRON Nederland B.V. Daviottenweg 36 | 5222 BH 's-Hertogenbosch Tel. 073 623-0000 | Fax 073 623-1141 info@stiebel-eltron.nl www.stiebel-eltron.nl

Poland STIEBEL ELTRON Polska Sp. z O.O. ul. Działkowa 2 | 02-234 Warszawa Tel. 022 60920-30 | Fax 022 60920-29 biuro@stiebel-eltron.pl www.stiebel-eltron.pl

Russia STIEBEL ELTRON LLC RUSSIA Urzhumskaya street 4, building 2 | 129343 Moscow Tel. 0495 7753889 | Fax 0495 7753887 info@stiebel-eltron.ru www.stiebel-eltron.ru

Slovakia TATRAMAT - ohrievače vody s.r.o. Hlavná 1 | 058 01 Poprad Tel. 052 7127-125 | Fax 052 7127-148 info@stiebel-eltron.sk www.stiebel-eltron.sk

Switzerland STIEBEL ELTRON AG Industrie West Gass 8 | 5242 Lupfig Tel. 056 4640-500 | Fax 056 4640-501 info@stiebel-eltron.ch www.stiebel-eltron.ch

Thailand STIEBEL ELTRON Asia Ltd. 469 Moo 2 Tambol Klong-Jik Amphur Bangpa-In | 13160 Ayutthaya Tel. 035 220088 | Fax 035 221188 info@stiebeeltronasia.com www.stiebeeltronasia.com

United Kingdom and Ireland STIEBEL ELTRON UK Ltd. Unit 12 Stadium Court Stadium Road | CH62 3RP Bromborough Tel. 0151 346-2300 | Fax 0151 334-2913 info@stiebel-eltron.co.uk www.stiebel-eltron.co.uk

United States of America STIEBEL ELTRON, Inc. 17 West Street | 01088 West Hatfield MA Tel. 0413 247-3380 | Fax 0413 247-3369 info@stiebel-eltron-usa.com www.stiebel-eltron-usa.com

STIEBEL ELTRON

4017213332770

Irrtum und technische Änderungen vorbehalten! | Subject to errors and technical changes! | Sous réserve d'erreurs et de modifications techniques! | Onder voorbehoud van vergissingen en technische wijzigingen! | Salvo error o modificacioni tecnica! | Excepto erro o alterazione tecnica! | Zastrzeżone zmiany techniczne i ewentualne błędy! | Omylya technicke změny jsou vyhrazeny! | A muszaki változtatások és tévedések jogát fenntartjuk! | Отсутствие ошибок не гарантируется. Возможны технические изменения. | Chyby a technické zmeny sú vyhradené! Stand 9375

Gebrauchsanleitung DHM 3.pdf

___

Did this answer your question?

		DHM
b02	Przepust na przewody elektr. I
b03	Przepust na przewody elektr. II
c01	Dopływ zimnej wody	Gwint zewnętrzny G 3/8 A
c06	Wylot ciepłej wody	Gwint zewnętrzny G 3/8 A
