CFK 5 STIEBEL ELTRON
Polska
Miniaturowy ogrzewacz przeciwmrozowy
Instrukcja użytkowania i montażu
Česky
Protizámrazová ochrana
Návod k obsluze a monáži
Magyar
Fagyvédelmi fűtőkészülék
Kezelési és szerelési útmutató
Русский
Малый прибор для защиты от заморозков
Инструкция по эксплуатации и монтажу
Polska
Česky
Magyar
Русский
Montaż (wykonanie instalacji elektrycznej) oraz pierwsze uruchomienie i konserwacja ogrzewacza mogą być wykonywane wyłącznie przez autoryzowanego specjalistę zgodnie ze wskazówkami zawartymi w niniejszej instrukcji.
Montaż (elektrickou instalaci), první uvedení do provozu a údržbu tohoto přístroje smí provádět pouze odborník, který se při tom bude řídit tímto návodem.
A készülék (elektromos) szerelését valamint első beüzemelését és karbantartását kizárólag szakember végezheti e kezelési és szerelési útmutató alapján.
Данный прибор может обслуживаться только квалифицированным специалистом в соответствии с данной инструкцией. Magyar
Русский
Dane techniczne
- táblázat
Kezelési útmutató
(az üzemeltető és a szakemberek számára)
A CFK 5 fagyvédelmi fűtőkészülék kisebb dolgozószobák, WC-k és hasonló helyiségek fűtésére alkalmas.
Kivitel és működési elv
Elektromos hálózatra való csatlakoztatásával a készülék üzemkész állapotba kerül.
A CFK 5 konvektor, azaz a készülékben található levegő a felmelegítést követően egyenletesen és huzatmentesen konvekciós úton távozik a készülék felső levegőnyílásain keresztül. A beépített hőfokszabályzó felügyeli a helyiség levegőjének felfűtését és a helyiség-hőmérséklet állandó szinten tartását.

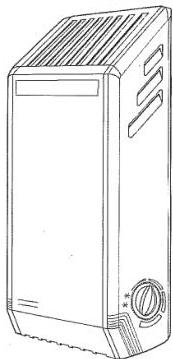

Kezelés (1. ábra)
A fűtés bekapcsolása
A készülék bekapcsolása és a hőmérséklet beállítása a készülék jobb oldalán található szabályzógomb óramutatóval megegyező irányú elfordításával történik. A kívánt hőmérséklet +6 °C és ca. 45 °C között fokozatmentesen beállítható. A hőfokszabályzó a készüléket a beállított
Технические характеристики
табл.1
Инструкция по эксплуатации
(для пользователя и специалиста)
Малый прибор для защиты от заморозков предназначен для отапливания малых комнат, туалетов и подобных помещений.
Установка и способ работы
После подключения к сети прибор готов к эксплуатации.
CFK является конвектором. Это означает, что после нагрева в приборе воздух выходит из верхних отверстий прибора за счет конвекции равномерно и без сквозняков. Вмонтированный регулятор температуры контролирует нагрев воздуха помещения и поддерживает постоянную комнатную температуру.
Обслуживание (рис.1)
Включить отопление
За счет поворачивания по часовой стрелке ручки установки температуры, расположенной на правой стенке, включается отопление и устанавливается температура.
Желаемая комнатная температура может STIEBEL ELTRON
Magyar
hőmérséklet elérése után kikapcsolja, amelyet ezután kihagyásos fűtéssel állandó szinten tart.
Fagyvédelem
A fagyvédelem akkor működik, amikor a szabályzó gomb a két csillag között jelölt tartományba mutat. A hőfokszabályzó automatikusan bekapcsolja a készüléket, ha a helyiséghőmérséklet megközelíti a kevésbé a fagyhatár feletti értéket.
Teljes kikapcsoláshoz a hálózati csatlakozódugót ki kell húzni!
Русский
плавно устанавливаться между +6°C и » 45°C. Регулятор температуры выключает отопление, как только достигается установленная температура, которая затем поддерживается периодическим отоплением.
Защита от заморозков
Защита от обледенения функционирует тогда, когда ручка установки температуры поставлена в позицию между двумя звездочками.
Регулятор температуры включает отопление автоматически, если комнатная температура понижается до уровня, расположенного немного выше границы промерзания.
Для окончательного отключения вытащить штепсель!

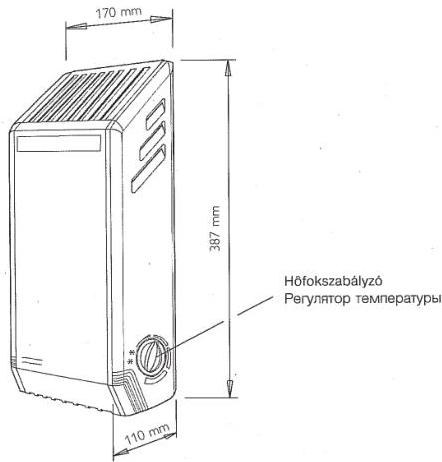

- ábra / рис.1 Magyar
Русский
Biztonsági útmutató
Üzem közben a készülék előlapjánál illetve a kilépő levegő nyílásánál 85 °C feletti hőmérséklet is előfordulhat.
⚠️ A készülék letokárása túlhevülést okozhat.
A készülékre, illetve a készülék és a fal közé semmit sem szabad elhelyezni, vagy a készülékhez hozzá támasztani. A levegő szabad áramlását ne akadályozzák a készülék előtt függő ruhadarabok, függöny vagy egyéb hasonló tárgyak. A kiáramló meleg levegő útjában nem tartózkodhat semmiféle fából, papírból, stb. készült éghető, illetve gyúlékony vagy tűzveszélyes anyag (pl. viasz, benzin, aeroszolos szóródoboz, stb.).
⚠️ Az olyan munkálatokat, amelyek közben gyúlékony gőzök ill. gázok szabadulhatnak fel, – mint pl. parketta vagy PVC-padló lerakása ill. lakkozása, aeroszolos padlóviasz vagy benzin alkalmazása – kizárólag üzemben kívül helyezett készülék mellett szabad végezni.
A felszálló meleg levegő – mint az ilyen típusú készülékeknél általában – a készülék felett a fal elszíneződését okozhatja.
⚠️ A készüléket kizárólag szakember nyithatja ki áramtalanított állapotban.
A csatlakozó vezeték látható sérülése esetén a vezetéket szakemberrel gyári alkatrészre kell kicserélni!
Ápolás
A készülék tisztítása kikapcsolt állapotban egy nedves ruhával – adott esetben kíméletes tisztítószer igénybevételével – történik. Tisztítás után töröljék szárazra a készüléket. Ne alkalmazzanak súroló vagy maró hatású tisztítószert.
Указания по безопасности
На передней стенке или на отверстиях конвектора для выпуска горячего воздуха во время эксплуатации температура может достигать свыше 85 °C.
⚠️ Опасайтесь ожога! Соблюдайте минимальные безопасные расстояния!
Не следует класть предметы на прибор, прислоить предметы к прибору или ставить вещи между прибором и стеной. Свободному выходу воздуха нельзя препятствовать: отверстия для выпуска горячего воздуха ни в коем случае не закрывать занавесками, бельем и подобными предметами. В потоке горячего воздуха в близи от отопительного прибора не должны находиться легко воспламеняющиеся предметы из дерева, бумаги, текстиля, а также горючие вещества и вещи, которые могут создать опасность пожара - такие, как воск, бензин, баллончики из под спрейев.
⚠️ При всех работах, связанных с использованием горючих веществ, прибор необходимо отключать от сети. Не распыляйте спреи в потоке теплого воздуха!
За счет поднимающегося теплого воздуха на стенах могут образоваться пятна (это действительно для всех отопительных приборов подобного типа).
⚠️ Соблюдайте минимальные безопасные расстояния!
При заметных дефектах проводки квалифицированный специалист должен устранить повреждения.
Уход
Для чистки необходимо протереть выключенный прибор влажной тряпкой с помощью чистящего средства, потереть и полировать сухим. Чистящие средства, которые царапают поверхность или оказывают разъедающее действие, применять нельзя. STIEBEL ELTRON
Magyar
Русский
Szerelési útmutató
(szakemberek számára)
A szerelési útmutató a készülék tartozéka, amelyet az üzembentartónak gondosan meg kell őriznie. A készülék eladása esetén az útmutatót is ki kell szolgáltatni a készülék későbbi tulajdonosának.
Rögzítés (2. ábra)
⚠️ Ha a készüléket fürdőkád vagy zuhanyozó közelében szerelik fel, feltétlenül tartsák be az előírt, és a készülék adattábláján feltüntetett adatoknak megfelelő biztonsági távolságokat.
A rögzítőkeretet álló „T" alakban kell a falra szerelni (2 tipli és megfelelő csavarok mellékelve). Hajtsák ki a biztosító-rögzítőcsavart és tolják rá a készüléket ütközésig a rögzítőkereten felül található nyílásra. Ezt követően a készülék hátoldalán található nyílásait illesszék a rögzítőkeret megfelelő tartókampóihoz és húzzák meg
Инструкция по монтажу
(для специалиста)
Инструкция по монтажу относится к прибору и должна сохраняться пользователем. Если прибор переходит к другому владельцу, инструкцию необходимо передать вместе с прибором.
Монтаж (рис.2)
⚠️ Все работы по монтажу должны осуществляться квалифицированным специалистом в соответствии с данной инструкцией!
Монтажный хомут необходимо укрепить на стене вертикально в форме буквы "Т" (два винта и подходящих дюбеля входят в объём поставки).
Затем вставьте предохранительный затвор в отверстие, расположенное вверху монтажного хомута. На задней стенке прибора находятся отверстия, в которые

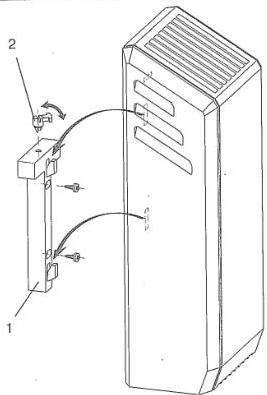

- Rögzítőkeret
- Biztonsági rögzítőcsavar
1 Монтажная планка 2 Фиксирующий винт
- ábra / рис.2 12
Magyar
erőteljesen a készüléket lefelé.
Ezután egy csavarhúzóval a rögzítőcsavart fordítsák el ütközésig az óramutató járásával megegyező irányban.
A készüléket függőleges, legalább 90 °C hőmérsékletnek ellenálló falra úgy szereljék fel, hogy azt a fürdőkádat ill. zuhanyozót használó személy meg ne érinthesse.
A minimális távolságokat (2. tábl.) mindeneképpen be kell tartani, nehogy éghető anyagok meggyulladásra kerüljenek.
Elektromos csatlakozás
⚠️ A készülék 230 V váltóáramú üzemre alkalmas.
Valamennyi villanyszerelési munka során be kell tartani az érvényes szabványokat és előírásokat
Ügyeljenek az adattáblára! A feltüntetett feszültségnek meg kell egyeznie a hálózati feszültséggel. Alkalmazzanak megfelelő keresztmetszetű vezetékeket. Telepítsenek a készüléktől legalább 10 cm -re oldalt egy védőföldeléssel ellátott csatlakozóaljzatot vagy egy csatlakozódobozt.
A készüléket közvetlen a fali csatlakozóaljzat alá telepíteni tilos!
Biztonsági berendezések
A készüléket biztonsági hőkapcsolóval is felszereltük, amely túlhevülés esetén a fűtést kikapcsolja. Ilyen esetekben a hiba elhárításával bizzanak meg egy szakembert.
⚠️ Átadás
Magyarázza el az üzembentartónak a készülék működését. Hangsúlyozza, hogy a be- és kilépő levegőnyílásokat soha sem szabad elfedni. Végül adja át ezt a kezelési útmutatót gondos megőrzésre.
Θόñηξέ
должны войти крепежные винты монтажного хомута. Затем сильно надавить вниз. Крепление должно осуществляться на вертикальной стене, обладающей температуростойкостью минимум 90 °C. Прибор должен устанавливаться так, чтобы человек, пользующийся ванной или душем, не касался прибора. Минимальные расстояния (см.табл.2) ни в коем случае нельзя сокращать, чтобы, например, легко воспламеняющиеся предметы на загорелись.
Электрическое подключение
⚠️ Электрическое подключение должно производиться только квалифицированным специалистом!
Все работы по электромонтажу, в особенности защитные мероприятия, должны проводиться в соответствии с принятыми постановлениями и предписаниями компетентного энергоснабжающего предприятия.
Учитывать фирменную таблицу с паспортными данными! Данное напряжение должно совпадать с напряжением электросети. Выбрать достаточное поперечное сечение провода. Розетку для подключения следует установить на расстоянии минимум 10 см. от отопительного прибора.
Прибор нельзя устанавливать непосредственно под розеткой!
Предохранительные устройства
Конвектор имеет предохранительный температурный выключатель (STR), который при превышении температуры отключает отопление. В этом случае необходимо обратиться на станцию технического обслуживания, чтобы установить причину неполадки.
⚠️ Не пытайтесь самостоятельно устранить неисправность! В случае самостоятельного вскрытия прибора претензии по гарантийным обязательствам не принимаются! STIEBEL ELTRON
Magyar
- táblázat
Dónnécé
табл.2

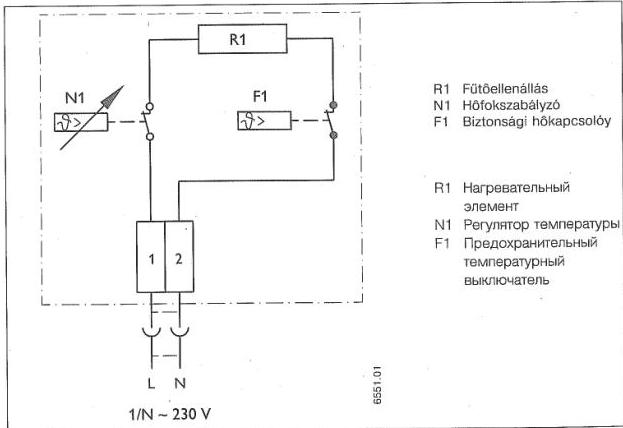

- ábra / рис.3 Notizen STIEBEL ELTRON
