CTST-3-211-110~0.PDF

Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zusammenfassung verpflichtet zu Schadenumsatz. Alle Rechte für den Fall der Patentanleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.


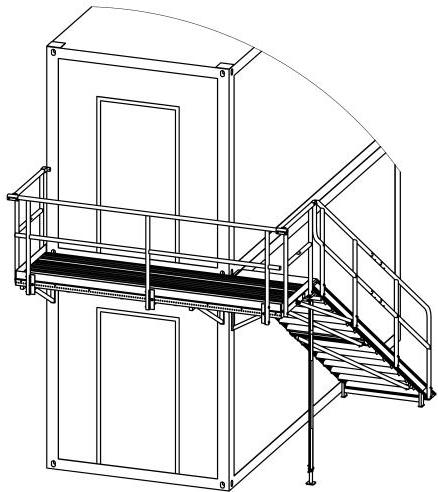

Container - Treppensystem nach Eurocode

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

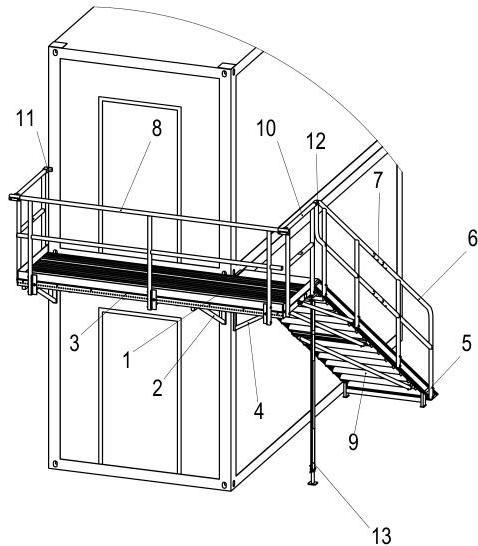

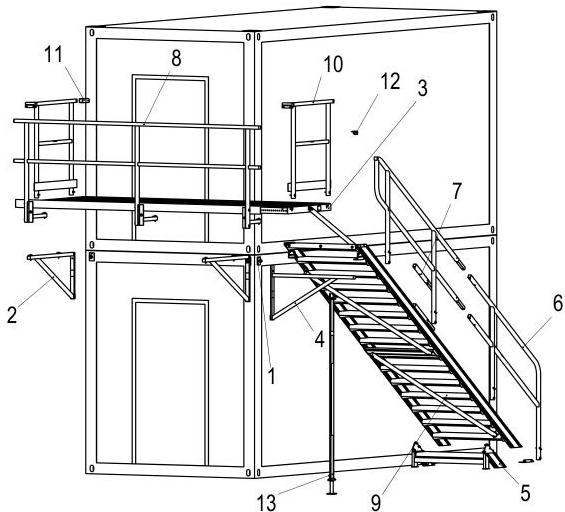

POSStckArtikel-Nr.BenennungGewicht
132-760230Konsolenbefestigung Bürocontainer0,632 kg
222-760970Konsole Laufsteg; BL1,08m4,121 kg
312-760909Laufsteg; 3,55x1,08m mit Strebe48,325 kg
412-760971Konsole Treppe; BT 1m; 34,7°4,567 kg
512-760912Zusatzritt 1-stufig; BT 1m; HC 2,8m7,869 kg
612-760929Treppengeländer14,534 kg
712-760929-03Treppengeländerverlängerung, HC 2,8m1,158 kg
812-760907Geländer Laufsteg; LL 3,55m, 1,1m hoch12,706 kg
912-760904Treppe, 15-stufig, 1,0 m 34,7°73,038 kg
1022-760981Geländer Stirnseite 1,08m6,568 kg
1112-761007Geländerbefestigung für Stirnseitengeländer0,078 kg
1213-760614Geländerverbinder kompl.0,074 kg
1312-761019Stütze Treppenkonsole 1 CTST5,392 kg

Änderungen nur im CAD vornehmen

Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 195,739 kgFormat: A3Sprache: de Einheit: mm
Rohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName
1:30Erstellt25.01.16FORBenennung: Aufgangsmodul
Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Golsholzer Straße 44 D-66161 LindenbergZeichnungsnr.: CTST-3-211-110Index 0Blatt / Blätter 1/5

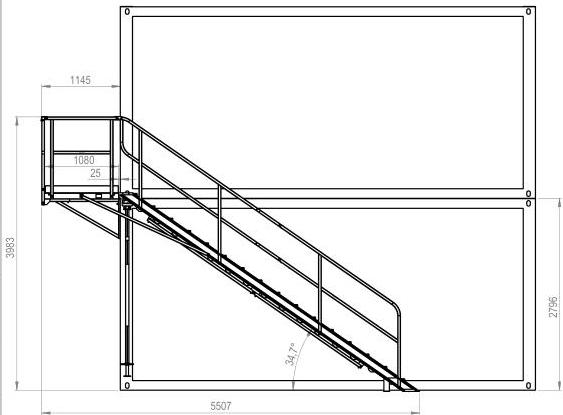

Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 195.739 kg
Rohmaterial:
Werkstoff:
WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:30ErstelltDatum
25.01.16
FreigegebenZeichnungsnr.: CTST-3-211-110
Index 0
Blatt / Blätter 2/5
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 Lindenberg

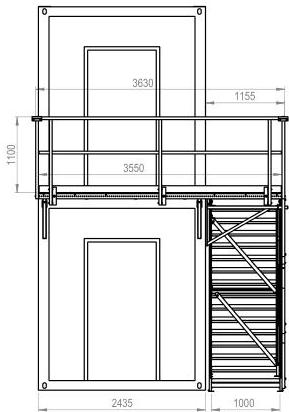

Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 195.739 kg
Rohmaterial:
Werkstoff:
WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:30Erstellt
FreigegebenDatum
25.01.16
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 LindenbergZeichnungsnr.: CTST-3-211-110Index
0Blatt / Blätter
3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 195.739 kg
Rohmaterial:
Werkstoff:
WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:35ErstelltFreigegebenDatumName
25.01.16FDR
MAUDERER
Mauderer Alutechnik GmbH
Golsholzer Straße 44 D-66161 LindenbergZeichnungsnr.:CTST-3-211-110Index 0Blatt / Blätter 4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Nur zur Info

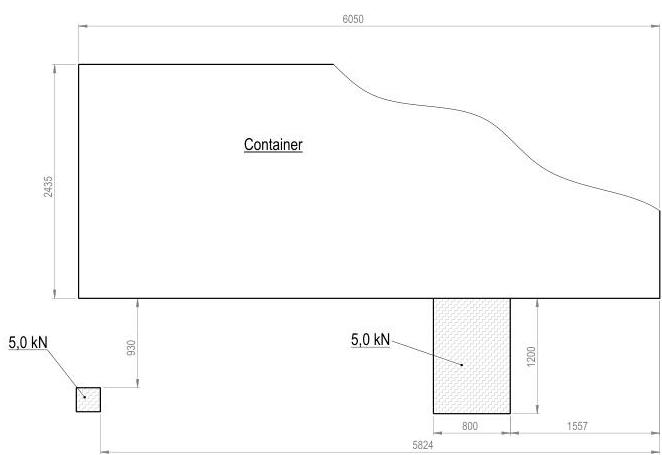

Fundamentplan

Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 195.739 kg
Rohmaterial:
Werkstoff:
WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1.25ErstelltDatum
25.01.16
FreigegebenZeichnungsnr.: CTST-3-211-110
Index 0
Blatt / Blätter 5/5
MAUDERER
Mauderer Alutechnik GmbH
Goßholzer Straße 44 · D-66161 Lindenberg
