MAUDERER

Aufbau- und Nutzungsanweisung von Containertreppen

CT-5-xxx-xxx

Containerhöhe: 2,6m; 2,8m Containerbreite: 2,43m Treppenbreite: 1,0m, 1,2m Laufstegbreite: 1,08m, 1,38m Laufsteglänge: 1,78m Treppenneigung: 34,7°

Stand: 17.03.2016 MAUDERER

1 Inhalt

2 Verwendung ... 4 2.1 Informationen zu dieser Anleitung ... 4 2.1.1 Aufbau von Gefahren- und Warnhinweisen ... 4 2.1.2 Symbole und Schreibweisen ... 4 2.2 Gebrauch dieser Anleitung ... 5 2.3 Bestimmungsgemäße Verwendung ... 5

3 Allgemeine Sicherheitshinweise ... 6 3.1 Persönliche Schutzausrüstung ... 6

4 Voraussetzungen vor dem Aufbau der Containertreppen ... 7

5 Benötigtes Material ... 8 5.1 Benötigtes Werkzeug ... 8 5.2 Aufbaumaterial ... 8 5.2.1 Modul 5 - CT-5-111-113 ... 9 5.2.2 Modul 5 - CT-5-111-223 ... 10 5.2.3 Modul 5 - CT-5-211-113 ... 11 5.2.4 Modul 5 - CT-5-211-223 ... 12

6 Containertreppen auf- und abbauen ... 13 6.1 Containertreppen aufbauen ... 13 6.1.1 Aufbau reihenfolge (Kurzanleitung) ... Fehler! Textmarke nicht definiert. 6.1.2 Rahmenstützen-Portal für Laufsteg und Treppe aufbauen ... 14 6.1.3 Aufbau des Rahmenstützen-Portals ... 15 6.1.4 Aufbau des Laufsteges ... 16 6.1.5 Montage der Laufsteganbindung am Container ... 17 6.1.6 Montage der Tropftasse ... 18 6.1.7 Konsolenbefestigung für die Containeranbindung, ISO-Ecke aufbauen und mit Rahmenstütze verbinden ... 19

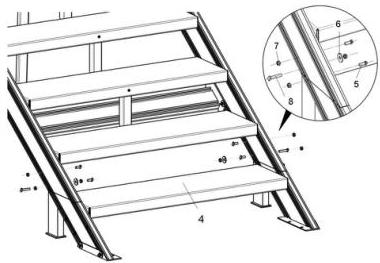

6.2 Containertreppe montieren ... 21 6.2.1 Containertreppe mit Treppenauflagewinkel montieren ... 21 6.2.2 Containertreppenfuß mit dem Fundament verschrauben ... 22 6.2.3 Zusatzstufe an der Containertreppe montieren ... 23

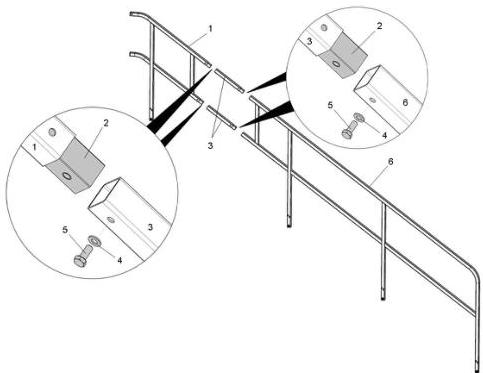

6.3 Geländer montieren ... 25 6.3.1 Treppengeländer montieren ... 25 6.3.2 Treppengeländer-Verlängerung montieren ... 26

7 Wartung, Service, Lagerung ... 27 7.1 Überprüfung der Konsolenbefestigung ... 27 7.2 Service, Lagerung ... 27

03/16 Containertreppen Seite 2 von 33 MAUDERER

8 Entsorgung ... 28 8.1 Allgemeines ... 28 8.2 Entsorgung ... 28 9 Anhang ... 28 9.1 Fundamentpläne ... 28

03/16 Containertreppen Seite 3 von 33 MAUDERER

2 Verwendung

2.1 Informationen zu dieser Anleitung

2.1.1 Aufbau von Gefahren- und Warnhinweisen

Die folgenden Hinweise machen auf die verschiedenen Gefahrenstufen aufmerksam

  • GEFAHR! → Bei hohem Risiko, insbesondere, wenn die Gefahr einer schweren Körperverletzung oder Tod drohen.
  • WARNUNG! → Bei mittlerem Risiko, wenn die Nichtbeachtung der Hinweise zu einer Körperverletzung führen kann
  • VORSICHT! → Bei geringem Risiko. Das Nichtbefolgen dieser Hinweis kann zu einer leichten Körperverletzung oder zu umfangreichen Sachschäden führen.
  • HINWEIS! → Bei geringem Risiko. Das Nichtbefolgen dieser Hinweise kann zu Sachschäden führen

2.1.2 Symbole und Schreibweisen

Symbole/ SchreibweiseBedeutung
Einfache Handlungsanweisung oder Handlungsanweisung aus mehreren Schritten, deren Reihenfolge keine Rolle spielt.
1.Handlungsanweisung, die aus mehreren Schritten in einer bestimmten Reihenfolge besteht.
2.
Aufzählungspunkte

Tabelle 1: Symbole und Schreibweisen

i Dieses Symbol steht für technische Erfordernisse, die besonders beachtet werden müssen.

03/16

Containertreppen

Seite 4 von 33 MAUDERER

2.2 Gebrauch dieser Anleitung

Diese Aufbauanleitung enthält alle erforderlichen Informationen für die bestimmungsgemäße Verwendung und den Aufbau der Containertreppen. Die Aufbauanleitung gilt als Bestandteil des Produkts. Sie muss jederzeit zugänglich sein und muss in der Nähe der Containertreppen aufbewahrt werden.

2.3 Bestimmungsgemäße Verwendung

Die MAUDERER-Containertreppen sind nach EN ISO 14122:2001 (Teil 1 – 3), sowie dem Eurocode 9 (DIN EN 1999:2007 - Bemessung und Konstruktion von Aluminiumbauten) ausgelegt und gefertigt.

Die MAUDERER-Containertreppen-Anlagen dienen als vorübergehend errichtete Treppen/Zugänge, die zum Erreichen von Arbeitsplätzen bei Bauarbeiten genutzt werden.

In Deutschland gelten Mauderer-Containertreppen als vorübergehend errichtete Bautreppen im Sinne der DGUV Regel 101-002 (bisher BGR 113 Stand Januar 1996).

In Europa findet die EN ISO 14122:2001 Anwendung. Gemäß dieser Norm dürfen die Containertreppen auch für Zugänge angewendet werden, die außerhalb des Anwendungsbereiches dieser Norm liegen. In solchen Fällen muss die Einhaltung relevanter nationaler oder anderer Vorschriften durch den Errichter bzw. Nutzer sichergestellt werden. Eine allgemeine diesbezügliche Gewähr wird nicht übernommen.

Sonstige Verwendung:

  • Bei einer nicht bestimmungsgemäßen Verwendung der Containertreppen (s.o.) muss der Nutzer bzw. der Errichter vor dem Aufbau abklären, ob das in Übereinstimmung mit den lokalen Vorschriften möglich ist.
  • Außerhalb von Europa muss die Einhaltung relevanter nationaler oder anderer Vorschriften am Einsatzort durch den Errichter vor Errichtung abgeklärt werden. Eine Haftung von Mauderer für die sonstige Verwendung ist ausgeschlossen.
  • Eine Haftung für zugesicherte Eigenschaften der Containertreppen ist hiervon nicht betroffen.
  • Die Funktion der Treppe darf nicht durch unsachgemäße Handhabung oder Verschmutzung eingeschränkt werden.
  • Die Treppenanlage muß im Winter bei Schneefall vor Benutzung geräumt werden.

Warnung! Verletzungsgefahr

Der Durchgang und der Aufenthalt unter der Containertreppe ist nicht gestattet. Es besteht eine erhöhtes Verletzungsrisiko vor allem im Kopfbereich. Es ist auf der Baustelle ein entsprechender Hinweis anzubringen oder eine entsprechende Absperrung vorzusehen.

03/16

Containertreppen

Seite 5 von 33 MAUDERER

3 Allgemeine Sicherheitshinweise

Nur unbeschädigte Originalbauteile verwenden.

Am Produkt dürfen keinerlei Veränderung vorgenommen werden, welche die Funktion oder die Sicherheit beeinträchtigen.

  • Bei allen Arbeiten, die geltenden Regeln der Technik, die Betriebssicherheitsverordnung (BetrSichV) sowie Informationen, Regeln und Vorschriften der Berufsgenossenschaften beachten.
  • Darauf achten, dass für die Montage der Containertreppen das Personal durch PSA (Persönliche Schutzausrüstung) gesichert ist (s. Kapitel 3.1).
  • Bauteile der Containertreppen nicht in oder auf aggressiven Medien lagern.
  • Vor dem Aufbau ist darauf zu achten, dass alle benötigten Teile und Werkzeuge vorhanden sind.
  • Laufstege und Treppen müssen mit Geländer gesichert sein.
  • Auf-, Um-, und Abbau darf nur durch Fachpersonal und mit Originalteilen erfolgen.
  • Fluchtwege dürfen nicht versperrt sein.
  • Vor der ersten Benutzung der Treppenanlage sind alle Schraubverbindungen zu überprüfen.

3.1 Persönliche Schutzausrüstung

Beim Aufbau der Containertreppen muss folgende Schutzeinrichtung getragen werden.

  • Schutzhelm
  • Sicherheitsschuhe
  • Sicherheitshandschuhe

03/16

Containertreppen

Seite 6 von 33 MAUDERER

4 Voraussetzungen vor dem Aufbau der Containertreppen

  • Containeranlage muss auf entsprechend vorbereiteten Fundamenten stehen und nivelliert sein.

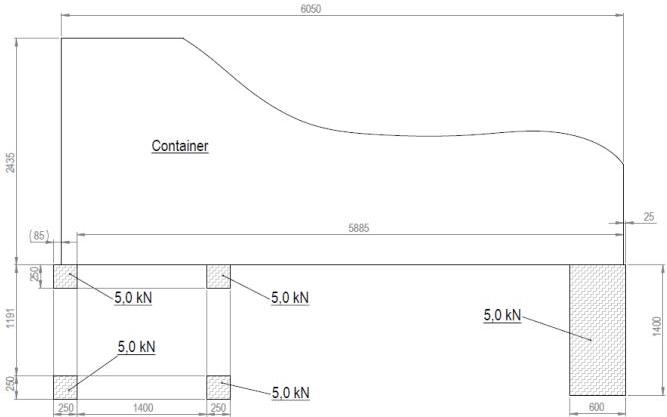

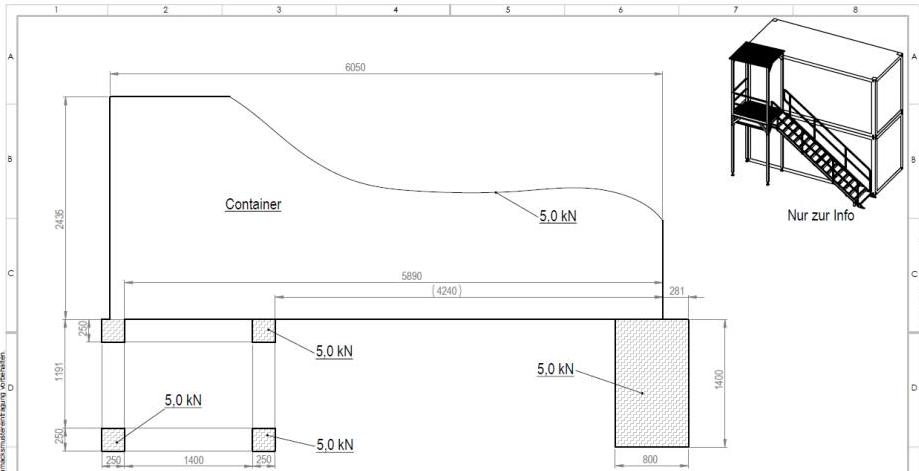

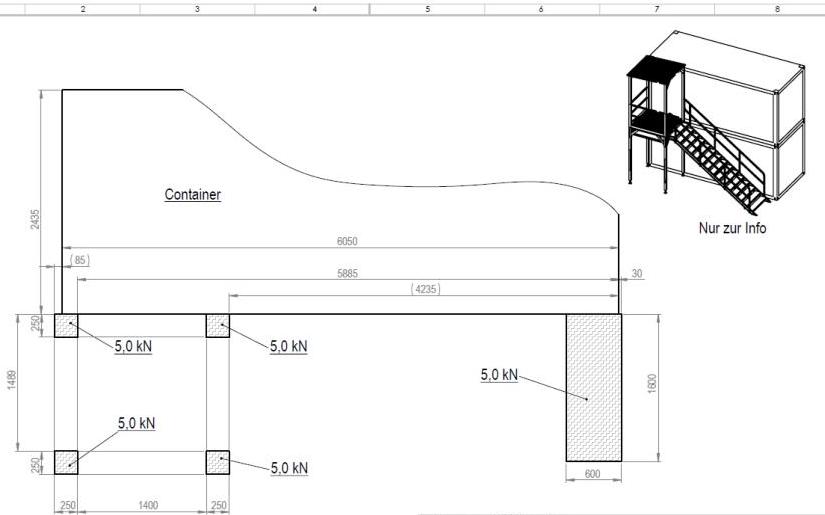

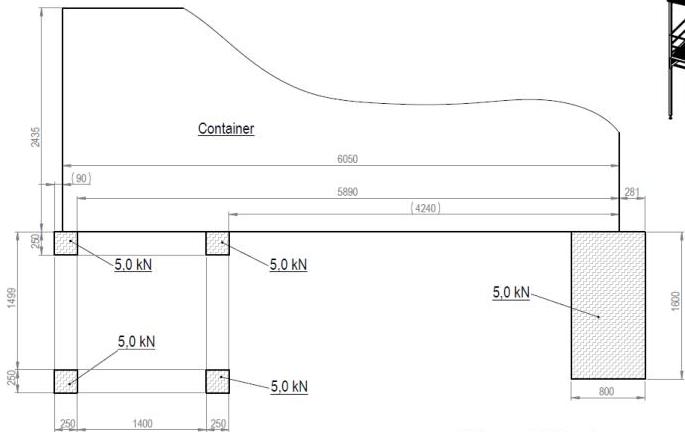

  • Containertreppen- und Stützenfundamente müssen den Fundament-Plänen für die vorgesehene Ausführung entsprechen.
  • Die Fundamente für die Containertreppen müssen das exakt gleiche Niveau haben wie die Unterkante des Containers für die das Aufgangsmodul bestimmt ist.

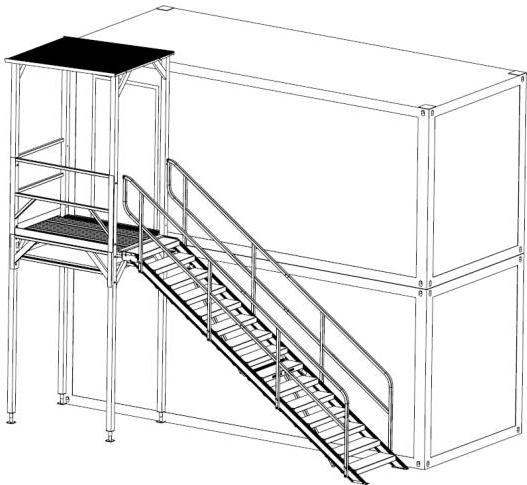

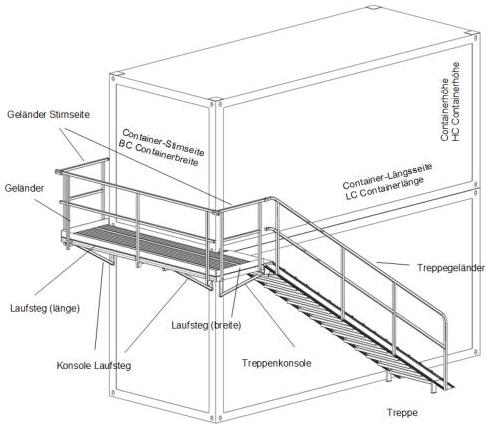

Abb. 1: verwendete Begriffe

03/16

Containertreppen

Seite 7 von 33 MAUDERER

5 Benötigtes Material

5.1 Benötigtes Werkzeug

Um einen Reibungslosen Aufbau der Containertreppenmontage zu gewährleisten, ist folgendes Werkzeug nötig:

  • Schraubenschlüssel Ring/Gabelschlüssen Größen: 19mm, 17mm, 13mm (2x davon evtl. 1x Ratsche)
  • Messhilfmittel (Zollstab)
  • Hammer/Messer
  • Wasserwaage
  • Drehmomentschlüssel
  • Aufstiegshilfen:
  • 2 Stehleitern ca. 3m
  • 1 Anlegeleiter ca. 4m
  • (z.B. Leiter Typ Mauderer 985)
  • Stapler oder Hebezeug bis ca. 6m / bis 500 kg
  • Spanngurte
  • Rundschlingen bzw. Hebeband

Für die Anbindung an den Container:

  • Bohrmaschine mit Bohrer Ø 5mm und Ø 8mm
  • Gewindeschneider oder Spezialschraube (selbstschneidend) M8

5.2 Aufbaumaterial

Auswahl der zugehörigen Zeichnung und der Teileliste anhand des entsprechenden Containertyps im EG.

Ausgangspunkt: HC Containerhöhe BC Containerbreite Typ Containertyp (Büro od. Lager)

Zugehörige Modul-Variante: BT Treppenbreite BL Laufstegbreite Stütze Stützentyp

LL Laufsteglänge (passend zur Containerbreite BC und Treppenbreite BT; die Laufsteglänge ist je nach Variante seitlich oder stirnseitig)

Containerbreite entspricht Laufsteglänge

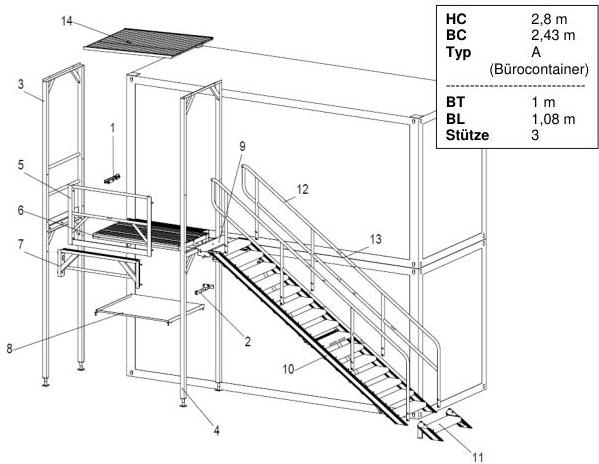

Beispiel: entspricht Kapitel 5.2.1 (CT-5-111-113)

HC2,6 m
BC2,43 m
Typ1
BT1 m
BL1,08 m
Stütze3

03/16

Containertreppen

Seite 8 von 33 MAUDERER

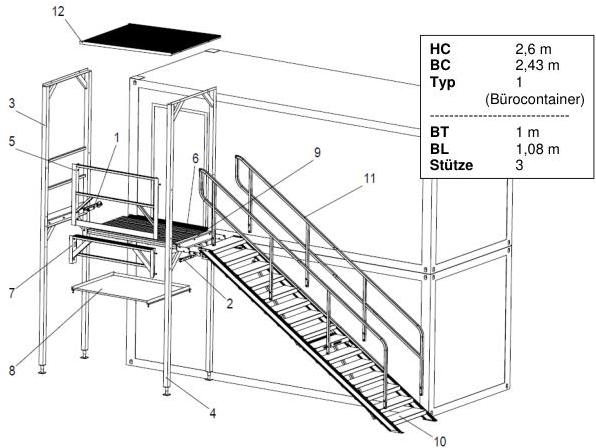

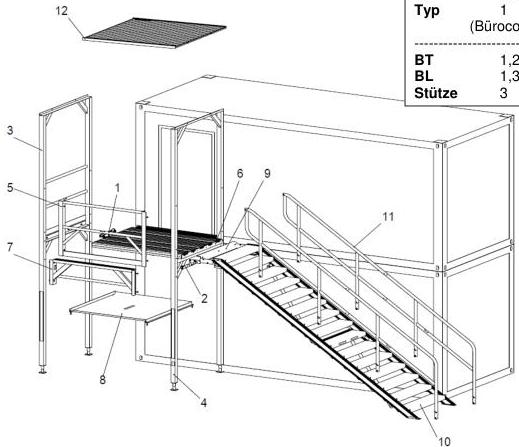

5.2.1 Modul 5 - CT-5-111-113

POSStckArtikel-Nr.BenennungEinzel Gewicht
112-760355Containeranbindung, ISO-Ecke1,5 kg
212-760290Containeranbindung, Containerrahmen1,2 kg
312-760352Rahmenstütze m. Geländer; BT 1m, HC 2,6m, CT-543,9 kg
412-760353Portalstütze; BT 1m, HC 2,6m, CT-541,1 kg
512-760933Geländer zwischen Rahmenstützen6,9 kg
612-760935Laufsteg; 1,78x1,08m21,1 kg
722-760356Rahmenstütze Aussteifung; CT-58,6 kg
812-760357Tropftrasse; BT 1m, CT-513,2 kg
913-760606Treppenauflagewinkel; BT 1m7,8 kg
1012-760904Treppe geschraubt; 15-stufig, BT 1m, 34,7°78,4 kg
1122-760929Treppengeländer; 34,7° HC 2,6m15,4 kg
1212-760358Laufstegüberdachung; BL 1,08m, CT-527,0 kg

03/16

Containertreppen

Seite 9 von 33 MAUDERER

5.2.2 Modul 5 - CT-5-111-223

POSStckArtikel-Nr.BenennungEinzel Gewicht
112-760355Containeranbindung, ISO-Ecke1,5 kg
212-760290Containeranbindung, Containerrahmen1,2 kg
312-760456Rahmenstütze m. Geländer; BT 1,2m, HC 2,6m, CT-546,3 kg
412-760457Portalstütze; BT 1,2m, HC 2,6m, CT-542,7 kg
512-760933Geländer zwischen Rahmenstützen6,9 kg
612-760947Laufsteg; 1,78x1,38m27,0 kg
722-760356Rahmenstütze Aussteifung; CT-58,6 kg
812-760451Tropftrasse; BT 1,2m, CT-513,2 kg
913-760664Treppenauflagewinkel; BT 1,2m9,0 kg
1012-760916Treppe geschraubt; 15-stufig, BT 1,2m, 34,7°87,5 kg
1122-760929Treppengeländer; 34,7° HC 2,6m15,4 kg
1212-760452Laufstegüberdachung; BL 1,38m, CT-528,7 kg

03/16

Containertreppen

Seite 10 von 33 MAUDERER

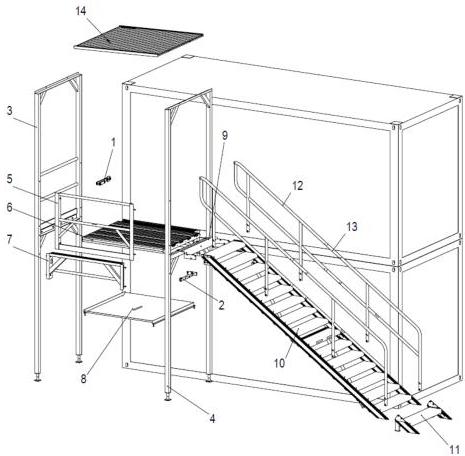

5.2.3 Modul 5 - CT-5-211-113

POSStckArtikel-Nr.BenennungEinzel Gewicht
112-760355Containeranbindung, ISO-Ecke1,5 kg
212-760290Containeranbindung, Containerrahmen1,2 kg
312-760934Rahmenstütze m. Geländer; BT 1m, HC 2,8m, CT-546,2 kg
412-760938Portalstütze; BT 1m, HC 2,8m43,4 kg
512-760933Geländer zwischen Rahmenstützen6,9 kg
612-760935Laufsteg; 1,78x1,08m21,1 kg
722-760356Rahmenstütze Aussteifung; CT-58,6 kg
812-760357Tropftrasse; BT 1m, CT-513,2 kg
913-760606Treppenauflagewinkel; BT 1m7,8 kg
1012-760904Treppe geschraubt; 15-stufig, BT 1m, 34,7°78,4 kg
1112-760912Zusatztritt 1-stufig; BT 1m, HC 2,8m8,3 kg
1222-760929Treppengeländer; 34,7° HC 2,6m14,5 kg
1322-760929-03Treppengeländerverlängerung; HC 2,8m0,7 kg
1412-760358Laufstegüberdachung; BL 1,08m, CT-527,0 kg

03/16

Containertreppen

Seite 11 von 33 MAUDERER

5.2.4 Modul 5 - CT-5-211-223

POSStckArtikel-Nr.BenennungEinzel Gewicht
112-760355Containeranbindung, ISO-Ecke1,5 kg
212-760290Containeranbindung, Containerrahmen1,2 kg
312-760946Rahmenstütze m. Geländer; BT 1,2m, HC 2,8m48,6 kg
412-760945Portalstütze; BT 1,2m, HC 2,8m45,0 kg
512-760933Geländer zwischen Rahmenstützen6,9 kg
612-760947Laufsteg; 1,78x1,38m27,0 kg
722-760356Rahmenstütze Aussteifung; CT-58,6 kg
812-760451Tropftrasse; BT 1,2m, CT-516,4 kg
913-760664Treppenauflagewinkel; BT 1,2m9,0 kg
1012-760916Treppe geschraubt; 15-stufig, BT 1,2m, 34,7°87,5 kg
1112-760918Zusatztritt 1-stufig; BT 1,20m, HC 2,8m9,2 kg
1222-760929Treppengeländer; 34,7° HC 2,6m14,5 kg
1322-760929-03Treppengeländerverlängerung; HC 2,8m0,7 kg
1412-760452Laufstegüberdachung; BL 1,38m, CT-528,7 kg

03/16

Containertreppen

Seite 12 von 33 MAUDERER

6 Containertreppen auf- und abbauen

6.1 Containertreppen aufbauen

i

Vor jedem Aufbau alle Teile der Containertreppe auf eventuelle Schäden bzw. Verschleiß untersuchen.

Beschädigte oder verschlissene Teile auswechseln

Alle M8-Schrauben müssen mit 20Nm angezogen werden!

03/16

Containertreppen

Seite 13 von 33 MAUDERER

6.1.1 Rahmenstützen-Portal für Laufsteg und Treppe aufbauen

Für die CT-5 Treppen-Variante sind 2 verschiedene Stützentypen und die entsprechende Versteifungselemente vorgesehen. Der Aufbau sollte am Boden liegend durchgeführt werden (siehe Abb. 3):

  1. Rahmenstütze mit Geländer
  2. Portalstütze
  3. Geländer zwischen Rahmenstützen
  4. Rahmenstütze Aussteifung (4.1 bei Vormontage noch nicht festanziehen)
  5. Laufstegüberdachung

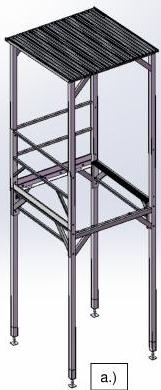

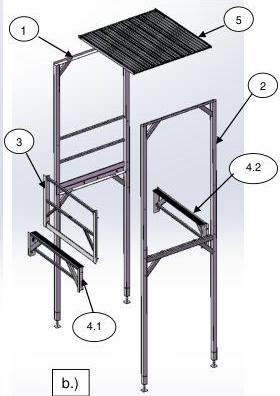

Abb. 2: Rahmenstützen-Portal: a.) Komplett b.) Explosionsansicht


03/16

Containertreppen

Seite 14 von 33 MAUDERER

6.1.2 Aufbau des Rahmenstützen-Portals

Beim Aufbau der Stützen ist zu beachten, dass diese komplett am Boden Verschraubt werden müssen. Nach Abschluss der Vormontage muss das Portal mittels einer Hebevorrichtung (z.B. Kran od. ähnlichem) aufgestellt werden.

Die Rahmenstützen müssen zuerst an die Containeraußenhöhe (HC = 2,6m, od. 2,8m) angepasst werden. Dazu muss der entsprechende Abstand (L) zwischen Podest und Fundament durch die Muttern der Fußspindeln eingestellt werden:

$$ \mathrm{HC} = 2,6\mathrm{m} \Rightarrow \mathrm{L} = 2638\mathrm{mm} \pm 20 $$

$$ \mathrm{HC} = 2,8\mathrm{m} \Rightarrow \mathrm{L} = 2838\mathrm{mm} \pm 20 $$

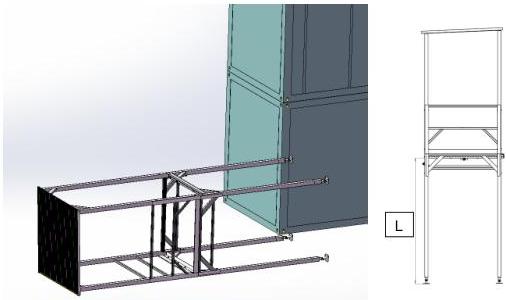

Abb. 3: Aufbau der Stütze für Zwischengeschoss


Der Knebel muss an der Fußspindel (s. Abb. 4) z.B. mittels Kabelbinder über die Lasche am Stützenrohr gegen lockern gesichert werden. Danach kann das Portal aufgestellt werden. Die Stützen/ Füße müssen abschließend mit dem Fundament versschraubt werden.

Abb. 4: Sichern der Knebelmutter

03/16

Containertreppen

Seite 15 von 33 MAUDERER

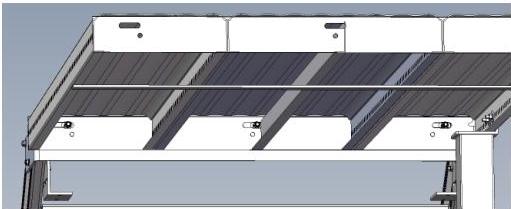

6.1.3 Aufbau des Laufsteges

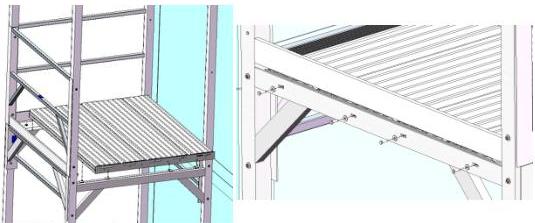

Abb. 5: Laufsteg auflegen

Laufsteg auf die vorbereiteten (s.o.) Stützenträger legen und danach mit dem Schraubenset am Winkel verschrauben.

Abb. 6: Laufsteg befestigen

Alle Laufsteghalter (Abb. 6/3) auf die untere Abkantung des Laufstegs (Abb. 6/1) legen.

Sechskantmutter (Abb. 6/4) anziehen (Anzugsmoment 10Nm).

03/16

Containertreppen

Seite 16 von 33 MAUDERER

6.1.4 Montage der Laufsteganbindung am Container

Abb. 7: Laufsteganbindung befestigen

Zuerst wird die Laufsteganbindung am Laufsteg befestigt. Dazu muss ein M8-Gewinde in die Stirnseite des Containers geschnitten werden (Auszugkraft 1,5kN). Anschließend wird das Innenrohr unterhalb des Laufstegs mit dem Containerrahmen verschraubt (6kt. Schraube M8x55, Scheiben D440 R9 und D985 M8 Muter).

Die Anbindung zum Laufsteg erfolgt anschließend. Dazu wird das Außenrohr über das Innenrohr geschoben und mittels Laufsteghalter wie in Abb. 6 dargestellt gesichert.

03/16

Containertreppen

Seite 17 von 33 MAUDERER

6.1.5 Montage der Tropftasse

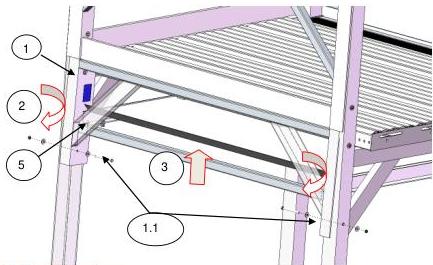

Abb. 8: Montage Tropftasse

  1. Schrauben der Aussteifung lösen; dabei die unten liegenden Schrauben komplett entfernen (Pos. 1.1)
  2. Aussteifung (Pos. 1) nach oben schwenken
  3. Tropftasse von unten einführen
  4. Aussteifung zurückschenken und die beiden gelösten Schrauben (Pos. 1.1) wieder fest anziehen
  5. Tropftasse verschrauben

03/16

Containertreppen

Seite 18 von 33 MAUDERER

6.1.6 Konsolenbefestigung für die Containeranbindung, ISO-Ecke aufbauen und mit Rahmenstütze verbinden

Für die Konsolenbefestigung ist zu beachten, dass es unterschiedlich breite Öffnungen an der ISO-Ecke beim Lager-Container gibt; je nachdem, ob die Konsole auf der Stirnseite oder der Längsseite sitzt. Größe Öffnung nur beim Lager See-Container an der Stirnseite.

Für große Öffnungen (ca. 63,5mm) ist die Art. Nr. 2-760337 vorgesehen, für die schmälere (ca. 51mm) die Art. Nr. 2-760230.

Konsolenbefestigung (Art. Nr. 2-760xxx) montieren

Anker (Abb. 10/1) mit aufrechtstehendem Kopfblech in das Containerauge (Iso-Ecke, Kranloch) einfädeln,

Abb.9: Lage der Konsolenbefestigung


Befestigungsschraube mit Kopfblech um 90° drehen und nach unten ziehen

Abb. 10: Explosionszeichnung Konsolenbefestigung

03/16

Containertreppen

Seite 19 von 33 MAUDERER

Abb. 11: Lage der Konsolenbefestigung

A

WARNUNG! Verletzungsgefahr

Der Konsolenträger kann sich bei unsachgemäßer Befestigung vom Container lösen.

Platte so festschrauben, dass sich der Schriftzug TOP (Abb.: 4/5) oben befindet.

Es ist unbedingt darauf zu achten, dass sich der Schlitz (Abb. 11/6) in horizontaler Lage befindet!

Nach der ersten Nutzungswoche ist der feste Sitz der Konsolenbefestigung zu Überprüfen!

Im weiteren Nutzungsverlauf ist der feste Sitz der Konsolenbefestigung anfangs monatlich und später halbjährlich zu Überprüfen!

Platte (Abb. 10/2) über den Anker setzen. Mit Scheibe (Abb. 10/3) und Sechskantmutter (Abb. 10/4) festschrauben. (Anzugsmoment ca. 80 Nm).

03/16

Containertreppen

Seite 20 von 33 MAUDERER

Abb. 12: Containeranbindung, ISO-Ecke -Montage

Die Anbindung (Abb. 12/1) mit Konsolenbefestigung (Abb. 12/2) verschrauben (Anzugsmoment 80Nm). Danach mit den beileigenden Schrauben mit dem Rahmen verbinden (Abb. 12/3).

6.2 Containertreppe montieren

6.2.1 Containertreppe mit Treppenauflagewinkel montieren

Der Treppenauflagewinkel (Abb. 13) wird verwendet wenn keine Treppenkonsole bzw. Stützen verwendet werden. Der Treppenauflagewinkel wird zuerst mit der Treppe verschraubt entsprechend (Abb. 14)

Abb. 13: Treppenauflagewinkel

Abb. 14: Anbau des Treppenauflagewinkels

03/16

Containertreppen

Seite 21 von 33 MAUDERER

Abb. 15: Anbau des Treppenauflagewinkels an den Laufsteg

Anschließend wird die Treppe mit dem aufgebauten Laufsteg gemäß (Abb. 15) mit 3 Schrauben und den entsprechenden Muttern verbunden.

6.2.2 Containertreppenfuß mit dem Fundament verschrauben

Der Auflagefuß der Containertreppe ist mit dem Fundament zu Verdübeln (M10 mit Auszugsmonent ca. 55Nm; Schrauben und Dübel sind nicht im Lieferumfang enthalten).

Bei einem Betonfundament ist eine elektrisch isolierende Schicht zwischen dem Alumuminium-Fuß und dem Beton vorzusehen (korrosionsgefahr!)

Abb. 16: Containertreppenfuß

03/16

Containertreppen

Seite 22 von 33 MAUDERER

6.2.3 Zusatzstufe an der Containertreppe montieren

i

Ab einer Containerhöhe von mehr als 2,6m ist eine Zusatzstufe bzw. ab 2,9m eine Zusatzdoppelstufe nötig.

Abb. 17: Containertreppe ohne Zusatzstufe

Abb. 18: Containertreppe mit Zusatzstufe

1. Containertreppe vorbereiten

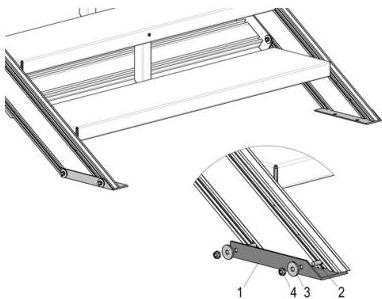

Sechskantmuttern (Abb. 19/4) abschrauben. Abdeckungen (Abb. 19/1), Scheibe (Abb. 19/3) und Hammerkopfschrauben (Abb. 19/2) abnehmen.

Abb. 19: Containertreppe vorbereiten

03/16

Containertreppen

Seite 23 von 33 MAUDERER

2. Zusatzstufe(n)

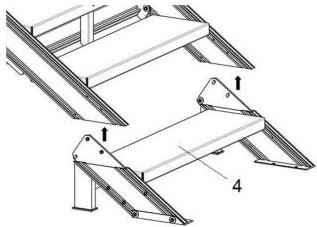

Zusatzstufe (Abb. 20/4) von unten in die Containertreppe (Hohlprofil) schieben.

Abb. 20: Zusatzstufe einsetzen

Zusatzstufe (Abb. 21/4) mit Hammerschrauben (Abb. 21 / 5, 8), Scheiben (Abb. 21/6) und Sechskantmuttern (Abb. 21/7) festschrauben.

Abb. 21: Zusatzstufe verschrauben

ℹ️ Analog zur Montage einer Stufe, erfolgt die Montage einer Doppel-Zusatzstufe.

03/16 Containertreppen Seite 24 von 33 MAUDERER

6.3 Geländer montieren

6.3.1 Treppengeländer montieren

i

Bis Containeraussenhöhen 2,6m werden die Treppengeländer ohne Zusatzstufe(n) montiert. Die Containertreppe wird am Stück geliefert. Ab der ersten Zusatzstufe ist eine Treppengeländer-Verlängerung vorgeschrieben, die entsprechend Kapitel 6.3.2 montiert werden muß.

Die Position der Treppe ist im unteren Bereich am ersten Tritt der Containertreppe zu befestigen und im oberen Bereich lotrecht zur oberen Treppenkante.

Abb. 22: Treppengeländer Position unten

Hammerschrauben (Abb. 23/2) in den Schraubkanal (Abb. 23/1) einfädeln. Treppengeländer (Abb. 23/3) auf die Hammerschrauben schieben. Mit Scheiben (Abb. 23/4) und Sechskantmuttern (Abb. 23/5) festschrauben (8Nm).

Abb. 23: Treppengeländer verschrauben


03/16

Containertreppen

Seite 25 von 33 MAUDERER

6.3.2 Treppengeländer-Verlängerung montieren

Für Container über 2,6m Höhe müssen Zusatzstufen montiert werden. Dadurch muss das Treppengeländer verlängert werden.

  1. Zwischenstück (Abb. 24/2) in unteren Geländerabschnitt (Abb. 24/6) einsetzen und mit Sechskantschrauben M8x20 (Abb. 24/5) und Scheibe (Abb. 24/4) im Zwischenstück (Abb. 24/2) verschrauben.
  2. Zwischenstück (Abb. 24/2) in die Verlängerung (Abb. 24/3) einsetzen. Oberen Geländerabschnitt (Abb. 24/1) auf die Verlängerung schieben und mit Sechskantschraube (Abb. 24/5) und Scheibe (Abb. 24/4) festschrauben.
  3. Montage des gesamten Geländers am Treppenholm (s. Kapitel 6.3.1 Geländer montieren)

Abb. 24: Treppengeländer-Verlängerung einsetzen

03/16 Containertreppen Seite 26 von 33 MAUDERER

7 Wartung, Service, Lagerung

7.1 Überprüfung der Konsolenbefestigung

WARNUNG! Verletzungsgefahr

Der Konsolenträger kann sich bei unsachgemäßer Befestigung vom Container lösen.

Die Platte muß so festgeschraubt sein, dass sich der Schriftzug TOP (Abb.: 4/5) oben befindet!

Es ist unbedingt darauf zu achten, dass sich der Schlitz (Abb. 11/6) in horizontaler Lage befindet!

Nach der ersten Nutzungswoche ist der feste Sitz der Konsolenbefestigung zu Überprüfen!

Im weiteren Nutzungsverlauf ist der feste Sitz der Konsolenbefestigung anfangs monatlich und später halbjährlich zu Überprüfen!

7.2 Service, Lagerung

  • Die meisten teile der Containertreppe sind wartungsfrei ausgelegt.
  • Die Containertreppen sind regelmäßig, jedoch mind. alle 2 Monate auf einwandfreien Zustand hin zu prüfen, insbesondere auf Beschädigungen an tragenden oder sicherheitsrelevanten Teilen (z.B. Konsolenbefestigung, Konsolen, Geländer Laufflächenhalter usw.) ist zu achten.
  • Alle beweglichen Teile sind spätestens jährlich, im Bedarfsfall jedoch früher, zu schmieren.
  • Die Bauteile der Containertreppe dürfen nicht in aggressiver Umgebung (Streusalz, Zement usw.) gelagert werden.
  • Sämtliche Prüfungen und Reparaturen an der Containertreppe werden im Rahmen des Produktservices vom Hersteller übernommen.
  • Servicenummer: +49 8381 9204-0
  • E-Mail: service@mauderer.de

03/16

Containertreppen

Seite 27 von 33 MAUDERER

8 Entsorgung

8.1 Allgemeines

Die Komponenten der Containertreppe müssen fachgerecht entsorgt werden, wenn sie nicht mehr benötigt werden.

Bei der Entsorgung des Produkts ist der Rückgewinnung der Rohstoffe Vorrang einzuräumen (gemäß Richtlinie 75 / 439 / EWG, geändert durch 87 / 101 / EWG).

8.2 Entsorgung

Die Containertreppe besteht zu einem großen Teil aus wiederverwertbaren Materialien.

Bei der Entsorgung sind die länderspezifischen Entsorgungsvorschriften zu beachten.

  • Containertreppe reinigen.
  • Alle lösbaren Komponenten von der Containertreppe entfernen.
  • Komponenten aus verschiedenen Materialtypen in Einzelteile zerlegen.
  • Zerlegte Elemente nach Materialtypen sortieren.
  • Materialtypen gemäß den örtlichen Vorschriften fachgerecht entsorgen.

9 Anhang

9.1 Fundamentpläne

03/16

Containertreppen

Seite 28 von 33 Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwaltung und Mitteilung seines Inhalts und vertiefen, sowie nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenversatz. Alle Rechte hier den Fall der Patentierteilung, Gebrauchsmuster- und Geschmacksmusterentragung vorbehalten.


Nur zur Info

Fundamentplan

Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben
allg. Tol.: ISO 2768-mKGewicht: 292.240 kgFormat: A2Sprache: de
Einheit: mm
Rohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName
1.20DatumNameBenennung
Erstellt12.12.14ICHAufgangsmodul
Freigegeben
MAUDERER
Mauderer Austerlink GmbH
Goßholzer Straße 44 D-88161 LindenbergZeichnungstr.: CT-5-111-113Index 0Blatt / Blätter 5/5
1 2 3 4 5 6 7 8

Fundamentplan

Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben:Gewicht: 317.481 kgFormat: A2Sprache: de Einheit: mm
allg. Tol.: ISO 2768-mKRohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName
1:20DatumNameBenennung
Erstellt07.02.15ICHAufgangsmodul
Freigegeben
I'MAUDERER®
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-88161 LindenbergZeichnungsnr.: CT-5-111-223Index 0Blatt / Blätter 5/5

Wiedergabe sowie Ververbreitigung, Verbreitung und/oder Bearbeitung dieses Dokumentes. Verwaltung und Mitteilung seines Anlaßes sind verboten, soweit nicht ausdrücklich gestaltet. Zweidehandlungen verpflichten zu Schadenersatz. Alle Rechte hier den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmußereintragung vorbehalten.

Fundamentplan

Änderungen nur im CAD vornehmen
Maße ohne ToleranzangabenGewicht: 306,926 kgFormat: A2Sprache: de Einheit: mm
allg. Tol.: ISO 2768-mKRohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName
1:20EndeltDatumNameBenennung: Aufgangsmodul
Erstellt12.12.14ICH
Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Goßholzer Straße 44 D-88161 LindenbergZeichnungsnr.: CT-5-211-113Index 0Blatt / Blätter 5/5
Weitergabe sowie Verweiterung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts und verboten, soweit nicht ausdrücklich gestattet. Zweiterhandlungen verpfichten zu Schadensersatz. Alle Rechte hier der Fall der Patentanleitung, Gebrauchsnummer- und Geschmacksnummerierung angemeldet.

Fundamentplan

Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben:Gesicht: 333,068 kgFormat: A2Spreche: de Einheit: mm
abg. Tot.: ISO 2768-mKRohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName
1.20DatumNameBenennung
Erstellt12.12.14ICHAufgangsmodul
Freigegeben
MAUDERER® Mauderer Aufschub GmbH Gutsholzer Straße 44 D-68161 LindenbergZeichnungstr.: CT-5-211-223Index: 0Blatt / Blätter 5/5
MAUDERER

Mauderer Alutechnik GmbH Goßholzer Straße 44 88161 Lindenberg/Allgäu Telefon: +49(0)8381/9204-0 E-Mail: info@mauderer.de www.mauderer.de

Did this answer your question?
